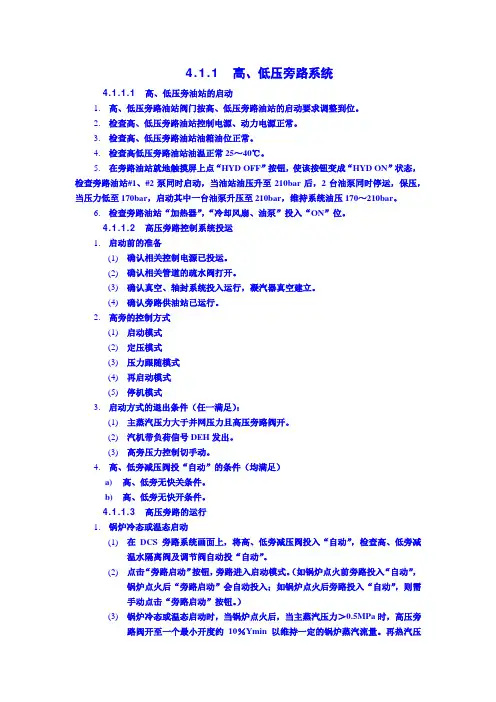

4.1.1 高、低压旁路系统
4.1.1.1高、低压旁油站的启动
1.高、低压旁路油站阀门按高、低压旁路油站的启动要求调整到位。
2.检查高、低压旁路油站控制电源、动力电源正常。
3.检查高、低压旁路油站油箱油位正常。
4.检查高低压旁路油站油温正常25～40℃。
5.在旁路油站就地触摸屏上点“HYD OFF”按钮，使该按钮变成“HYD ON”状态，检查旁路油站#1、#2泵同时启动，当油站油压升至210bar后，2台油泵同时停运，保压，当压力低至170bar，启动其中一台油泵升压至210bar，维持系统油压170～210bar。
6.检查旁路油站“加热器”，“冷却风扇、油泵”投入“ON”位。
4.1.1.2高压旁路控制系统投运
1.启动前的准备
(1)确认相关控制电源已投运。
(2)确认相关管道的疏水阀打开。
(3)确认真空、轴封系统投入运行，凝汽器真空建立。
(4)确认旁路供油站已运行。
2.高旁的控制方式
(1)启动模式
(2)定压模式
(3)压力跟随模式
(4)再启动模式
(5)停机模式
3.启动方式的退出条件（任一满足）：
(1)主蒸汽压力大于并网压力且高压旁路阀开。
(2)汽机带负荷信号DEH发出。
(3)高旁压力控制切手动。
4.高、低旁减压阀投“自动”的条件（均满足）
a)高、低旁无快关条件。
b)高、低旁无快开条件。
4.1.1.3高压旁路的运行
1.锅炉冷态或温态启动
(1)在DCS旁路系统画面上，将高、低旁减压阀投入“自动”，检查高、低旁减
温水隔离阀及调节阀自动投“自动”。
(2)点击“旁路启动”按钮，旁路进入启动模式。
（如锅炉点火前旁路投入“自动”，
锅炉点火后“旁路启动”会自动投入；如锅炉点火后旁路投入“自动”，则需
手动点击“旁路启动”按钮。
）
(3)锅炉冷态或温态启动时，当锅炉点火后，当主蒸汽压力＞0.5MPa时，高压旁
路阀开至一个最小开度约10％Ymin 以维持一定的锅炉蒸汽流量。
再热汽压
力＞0.2MPa时，低旁减压阀开至一个最小开度约10％Ymin 以维持一定的再
热蒸汽流量，避免再热器干烧。
(4)随着锅炉燃烧的加强，当主汽压力高于高旁最小压力设定值（1MPa）时，高
旁减压阀会自动维持1MPa压力，直至减压阀阀位开至约50%开度，高旁进
入启动升压控制方式。
(5)当高压旁路阀开大至大于预先设置的最大开度约50％时，锅炉压力设定值以
不高于预先设置的升压率逐渐上升。
(6)当锅炉主蒸汽压力上升至并网压力（8.5MPa），高压旁路由启动方式进入定压
控制方式，此时高压旁路将维持主汽压力为并网压力不变。
压力设定值保持
当前规定值。
在定压方式下，压力设定值可以由操作员手动设定。
(7)汽轮机冲转、并网、带负荷后，随汽轮机进汽量的不断增加，高压旁路阀开
度逐渐变小。
当高压旁路阀开度至小于2%时，高压旁路即进入压力跟随模式，压力设定值跟踪主蒸汽压力，但还会自动加上一个偏置DP（1.4MPa），使高
压旁路压力设定值大于主蒸汽压力，从而使高压旁路保持关闭状态。
2.锅炉热态或极热态启动，
(1)因主汽压力高于高旁最小压力设定值（1MPa），投入启动方式后高压旁路首
先进入再启动方式，此时高压旁路最小压力设定值会更新为当前主汽压力。
(2)锅炉升压后，当主汽压力高于投入高旁自动时主蒸汽压力时，高旁会进入最
小10%开度控制，并维持设定值。
(3)随锅炉燃料量的增加，高旁调节阀逐渐开大，当高旁调节阀开至大于50% ，
如蒸气压力小于并网压力，则高压旁路直接进入启动升压方式。
(4)蒸汽压力大于并网压力则高压旁路直接进入定压方式，此时高压旁路将维持
压力设定值不变，从而使高压旁路阀逐渐开大至预先设置的最大开度。
3.机组正常运行
(1)机组正常运行中蒸汽全部进入汽机，高压旁路阀全关，高旁处于压力跟随控
制方式。
压力设定值跟随实际压力值，变化速率根据实际压力值不同而变化。
将压力偏置DP（1.4MPa）加在设定值上，以确保旁路阀关闭。
(2)若主蒸汽压力上升过快，则高旁可能会打开，并转为定压控制方式，原先在
滑压控制方式加上的偏置DP会取消。
此时开大汽轮机调门或减少燃料量，高
旁会逐渐关闭，当高旁开度小于2%时，高旁重新转为压力跟随模式，还会再
自动加上一个偏置DP。
(3)机组正常运行中，若主蒸汽压力不大于高旁压力保护定值（主蒸汽压力＞高
旁压力设定值＋2.0MPa），并且高旁没有快关指令时，则以下任一种情况均
会使高旁快开：汽机跳闸、发电机解列、主蒸汽压力和高旁压力设定值的差
值大于保护定值、手动快开高旁。
(4)当高旁在手动，或阀位指令小于2%且锅炉吹扫未结束时，高旁控制方式也为
滑压方式，压力设定值跟踪主蒸汽压力。
4.停机
(5)机组减负荷至主蒸汽压力到规定时，可在CRT投入高旁停机方式
（SHUTDOWN）。
这时偏置DP将不存在，且高旁压力设定值会限制增加，
随汽机调门的关小主汽压力会上升，从而使高旁打开，高旁停机方式会维持
到汽机跳闸。
(6)汽机跳闸后高旁转入定压方式。
4.1.1.4低压旁路的运行
1.锅炉启动前低压旁路必须投自动，当高压旁路的开度大于2％，低压旁路立即从自动切换到压力控制方式。
低压旁路将调节热再蒸汽的压力。
2.再热汽压力＞0.2MPa时，低旁进入最小10%开度控制。
3.锅炉启动时，低旁压力设定值为预先设置的最小压力（1.2MPa），或者为手动压力设定值（该值必须大于最小压力才有效），在汽轮机冲转前，低旁压力设定值保持为该值不变。
随燃料量的增加，当热段再热蒸汽压力达到低旁压力设定值时，低旁自动开启。
为维持热再压力为低旁压力设定值，低旁不断开大。
这个过程维持到汽轮机冲转。
4.汽轮机冲转后，低旁压力设定值为汽机调节级后压力经过函数f（x）得出的值与上述低旁最小压力设定值的高选，再经过低旁最高压力（Pmax）的限制（再热汽压力＞低旁压力设定值＋1.0MPa）。
函数f（x）整定到使机组在正常运行时低旁保持关闭并留有一定的余量。
5.机组正常运行中，若热段再热蒸汽压力上升很快使压力大于保护定值，同时热再压力与低旁压力设定值的差值也大于某定值，并且不存在低旁快关条件，则低旁自动快开，也可以手动快开低旁。
6.机组停运时，汽机跳闸后，低旁压力设定值自动转为预设最小压力（Pmin）与手动最小压力设定值进行高选。
低旁将开启以保持热再压力为该定值。
7.9.4.15 高、低压旁路系统联锁保护
9.4.15.1 高压旁路的快开条件（与）：
1. 低旁无快关条件；
2. 高旁无快关条件；
3. BID（锅炉燃烧率）＜350且＞100；
4. 无MFT。
5. 下列条件任一满足：
(1) 主蒸汽压力与设定压力偏差大于2MPa（当压力恢复到额定值以下时，高旁阀自动关闭）。
(2) 汽轮机跳闸。
(3) 发电机解列。
(4) 手动快开（DCS）。
9.4.15.2 高压旁路的快关条件（或）：
1. 高压旁路阀出口温度＞420℃。
2. 手动快关（DCS）。
3. 凝汽器保护。
4. 低旁A/B均快关。
9.4.15.3 高压旁路减温阀的联锁
1. 当高压旁路开度＜3%，高压旁路减温水调节门强制跟踪至0%。
2. 当高压旁路开度＞3%，根据高压旁路出口温度设定值与实际值的偏差输出加
上高压旁路开度及主蒸汽压力，控制高压旁路减温水调门指令。
3. 高旁减温水隔离阀
(1) 自动开：高压旁路调节阀指令＞3%。
(2) 自动关：高压旁路调节阀指令＜1% 或高旁快关。
9.4.15.4 低压旁路的超驰快开功能：
低旁无快关条件，下列条件任一条件满足
1. 再热蒸汽与压力设定值偏差＞1MPa。
2. 手动快开按钮（DCS）。
3. 高压旁路阀快开。
9.4.15.5 低压旁路的快关功能（或）：
1. 凝汽器温度高，＞90℃，关闭对于的一个低旁。
2. 低旁出口温度高，＞200℃，关闭对应的一个低旁。
3. 凝汽器热井水位高，＞800mm，关闭两低旁。
4. 低旁减温水压力（凝结水杂用水压力）＜1.2MPa，关闭两低旁。
5. 手动快关，关闭两低旁。
6. 凝汽器保护动作，关闭两低旁。
9.4.15.6 低压旁路减温水
1. 低旁减温水隔离阀
(1) 自动开：对应侧低压旁路调节阀指令＞3%。
(2) 自动关：对应侧低压旁路调节阀指令＜1%。
