一级蜗轮蜗杆减速器设计说明书第一章绪论1。
1本课题的背景及意义计算机辅助设计及辅助制造（CAD/CAM）技术是当今设计以及制造领域广泛采用的先进技术.本次设计是蜗轮蜗杆减速器，通过本课题的设计，将进一步深入地对这一技术进行深入地了解和学习.1.1。
1 本设计的设计要求机械零件的设计是整个机器设计工作中的一项重要的具体内容，因此,必须从机器整体出发来考虑零件的设计.设计零件的步骤通常包括：选择零件的类型；确定零件上的载荷；零件失效分析；选择零件的材料；通过承载能力计算初步确定零件的主要尺寸;分析零部件的结构合理性;作出零件工作图和不见装配图。
对一些由专门工厂大批生产的标准件主要是根据机器工作要求和承载能力计算，由标准中合理选择。
根据工艺性及标准化等原则对零件进行结构设计，是分析零部件结构合理性的基础.有了准确的分析和计算，而如果零件的结构不合理,则不仅不能省工省料，甚至使相互组合的零件不能装配成合乎机器工作和维修要求的良好部件,或者根本装不起来。
1。
2。
（1)国内减速机产品发展状况国内的减速器多以齿轮传动，蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题.另外材料品质和工艺水平上还有许多弱点。
由于在传动的理论上，工艺水平和材料品质方面没有突破，因此没能从根本上解决传递功率大，传动比大，体积小，重量轻，机械效率高等这些基本要求.(2）国外减速机产品发展状况国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势,减速器工作可靠性好，使用寿命长.但其传动形式仍以定轴齿轮转动为主，体积和重量问题也未能解决好.当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展.1.3.本设计的要求本设计的设计要求机械零件的设计是整个机器设计工作中的一项重要的具体内容，因此,必须从机器整体出发来考虑零件的设计计算,而如果零件的结构不合理，则不仅不能省工省料，甚至使相互组合的零件不能装配成合乎机器工作和维修要求的良好部件,或者根本装不起来。
北京理工大学机械根底设计实践机械根底设计实践设计说明书设计题目：一级蜗轮蜗杆减速器姓名：王松指导老师：荣辉学号：20212061班号：092209012021/9/81.目录前言------------------------------------------------------------〔4〕1、机械设计课程设计任务书---------------------------------------〔4〕2、系统运动方案的设计-------------------------------------------〔5〕3电动机的选择及传动比----------------------------------------〔6〕、电动机类型的选择------------------------------------〔6〕、电动机功率选择--------------------------------------〔6〕、确定电动机转速--------------------------------------〔6〕、总传动比--------------------------------------------〔7〕4、运动学与动力学计算---------------------------------------〔8〕、蜗杆蜗轮的转速--------------------------------------〔8〕、功率------------------------------------------------〔8〕、转矩-----------------------------------------------〔8〕5、传动零件设计计算------------------------------------------〔9〕、选择蜗杆传动类型------------------------------------〔9〕、选择材料--------------------------------------------〔9〕、按齿面接触疲劳强度进行设计--------------------------〔9〕校验蜗轮弯曲强度、蜗杆与蜗轮的主要参数与几何尺寸----------------------〔9〕6、轴的设计计算及校核---------------------------------------〔10〕高速轴(蜗杆轴)的设计计算-----------------------------〔10〕联轴器的选择-----------------------------------〔10〕..输入轴的结构设计----------------------------------〔11〕由弯扭合成法校核轴的强度-----------------------------〔11〕输出轴的设计计算--------------------------------------〔13〕轴上的零件定位，固定和装配------------------------〔13〕确定轴的各段直径和长度---------------------------〔14〕按弯扭复合强度计算147、滚动轴承的选择及校核计算---------------------------------〔16〕、计算输入轴轴承------------------------------------〔16〕、计算输出轴轴承------------------------------------〔18〕8、联轴器及键等相关标准的选择-------------------------------〔19〕、连轴器与电机连接采用平键连接-----------------------〔19〕、输入轴与联轴器连接采用平键连接---------------------〔20〕、输出轴与蜗轮连接用平键连接-------------------------〔20〕9、减速器结构与润滑的概要说明-------------------------------〔20〕、箱体的结构形式和材料-------------------------------〔20〕、铸铁箱体主要结构尺寸和关系-------------------------〔21〕、齿轮的润滑-----------------------------------------〔22〕、滚动轴承的润滑-------------------------------------〔22〕、密封-----------------------------------------------〔22〕、考前须知-------------------------------------------〔22〕减速器附件简要说明-----------------------------------〔22〕10、设计小结------------------------------------------------〔22〕11、参考资料------------------------------------------------〔23〕.前言课程设计能培养学生综合运用所学的理论知识与实践技能，树立正确的设计思想，掌握设计的根本方法。
蜗轮蜗杆减速器设计说明书蜗轮蜗杆减速器设计说明书1. 引言本设计说明书旨在详细介绍蜗轮蜗杆减速器的设计过程和技术要求，为生产和使用蜗轮蜗杆减速器提供指导。
2. 设计要求2.1 减速比要求根据使用需求，确定蜗轮蜗杆减速器的减速比，确保输出转速满足要求。
2.2 功率传递要求根据输入功率和减速比，计算出减速器的输出功率，确保减速器能够稳定可靠地传递所需的功率。
2.3 结构材料要求选择适当的材料用于蜗轮蜗杆减速器的各个部件，考虑与其他部件的配合要求、强度要求和耐磨损要求等。
2.4 运行安全要求设计减速器时需考虑运行过程中的安全事项，例如温升、冷却要求、噪音控制等。
2.5 可维修性要求对于蜗轮蜗杆减速器的设计，应考虑到其维修和保养过程中的便捷性，方便进行零件更换和维修。
3. 设计参数3.1 输入转速和功率确定减速器的输入转速和功率，作为设计过程的基本参数。
3.2 输出转速和减速比根据输入转速和所需输出转速，计算蜗轮蜗杆减速器的减速比。
3.3 模块尺寸根据减速器的减速比、输入输出轴的直径，计算蜗轮蜗杆减速器的模块尺寸。
3.4 效率和传动比计算减速器的传动效率和传动比，以评估其性能。
4. 结构设计4.1 蜗轮和蜗杆的选择选择合适的蜗轮和蜗杆，确保配合公差满足要求，并且尽量减小间隙，以提高减速器的传动效率。
4.2 轴承选型选择适当的轴承，确保在减速器运行过程中承受的负载和力矩能得到有效的支撑和传递。
4.3 油封设计设计合适的油封结构，确保减速器不会发生润滑油泄漏问题，保持良好的工作环境。
4.4 外壳设计设计合理的外壳结构，使减速器的内部部件得到良好的保护，并方便进行维修和保养。
5. 附件本文档涉及附件，请参考附件表格。
6. 法律名词及注释6.1 著作权法著作权法是指保护作品权益的法律规定，包括著作权的取得、行使和保护等方面。
6.2 专利法专利法是指保护发明创造的法律规定，包括专利权的取得、行使和保护等方面。
6.3 商标法商标法是指保护商标权益的法律规定，包括商标的注册、使用和保护等方面。
机械设计课程设计蜗轮蜗杆减速器的设计一、选择电机1）选择电动机类型按工作要求和工作条件选用Y系列三相异步电动机。
2）选择电动机的容量工作机的有效功率为从电动机到工作机输送带间的总效率为=式中各按【1】第87页表9.1取η－联轴器传动效率：0.991η－每对轴承传动效率：0.982η－涡轮蜗杆的传动效率：0.803η－卷筒的传动效率：0.964所以电动机所需工作功率3）确定电机转速工作机卷筒的转速为所以电动机转速的可选范围是：符合这一范围的转速有：750、1000、1500三种。
综合考虑电动机和传动装置尺寸、质量、价格等因素，为使传动机构结构紧凑，决定选用同步转速为1000。
根据电动机的类型、容量、转速，电机产品目录选定电动机型号Y112M-6,其主要性能如下表1：/(9402 确定传动装置的总传动比和分配传动比：总传动比：3 计算传动装置各轴的运动和动力参数： 1）各轴转速：Ⅰ轴Ⅱ轴卷筒轴 2）各轴输入功率： Ⅰ轴 Ⅱ轴卷筒轴3） 各轴输入转矩：电机轴的输出转矩Ⅰ轴Ⅱ轴卷筒轴运动和动力参数结果如下表：940二、涡轮蜗杆的设计1、选择材料及热处理方式。
考虑到蜗杆传动传递的功率不大，速度也不高，蜗杆选用45号刚制造，调至处理，表面硬度220250HBW；涡轮轮缘选用铸锡磷青铜,金属模铸造。
2、选择蜗杆头数和涡轮齿数i=15.16 =2 =i=215.16303、按齿面接触疲劳强度确定模数m和蜗杆分度圆直径1）确定涡轮上的转矩，取，则2)确定载荷系数K=根据工作条件确定系数=1.15 =1.0 =1.1K==1.15 1.0 1.1=1.2653)确定许用接触应力由表查取基本许用接触应力=200MPa应力循环次数 N=故寿命系数4)确定材料弹性系数5）确定模数m和蜗杆分度圆直径查表取m=6.3mm，=80mm4、计算传动中心距a。
涡轮分度圆直径a=满足要求5、验算涡轮圆周速度、相对滑动速度及传动效率<3符合要求tan=0.16,得=8.95°由查表得当量摩擦角=1°47,所以=0.790.80与初值相符。
目录1、减速蜗轮箱体零件分析 (1)1.1零件的作用以及结构特点 (1)1.2零件的技术要求 (2)2、毛坯的确定 (4)2.1确定毛坯的的尺寸公差和机械加工余量 (4)2.2绘制毛坯简图 (5)3、箱体工艺规程设计 (6)3.1粗基准的选择 (6)3.2精基准的选择 (7)4、拟定机械加工工艺路线 (8)4.1确定工艺方案 (8)4.2零件工艺性评估 (9)4.3加工余量、工序尺寸和公差的确定 (10)4.4加工设备、刀具及的选择 (11)4.5工序工艺参数计算 (11)4.5.1工序切削用量计算 (11)4.5 .2时间定额的计算 (14)5 、机床专用夹具设计 (18)5.1夹具装夹优点 (18)5.2装夹方案 (19)6、设计总结 (21)7、参考文献 (22)1、减速蜗轮箱体零件分析1.1零件的作用以及结构特点零件图如下：图1小型蜗轮箱体的零件图减速器的箱体是传动零件的底座和基础，也是减速器重要扥组成部分，起固定箱体内零件的作用。
它将机器或部件中的轴套、涡轮等相关的零件组成一个整体，使他们之间保持正确的相互位置，并按照一定的传动关系传递运动或动力，并对内部零件起到清洁、润滑和保护的作用。
因此，箱体的加工质量将直接影响机器的或部件的精度、性能和寿命。
减速器的箱体必须具备足够的强度和刚度，以保证足够的支撑力。
此外由于涡轮蜗杆机构是一个发热大的传动机构，还应要求箱体具备较好的散热能力。
因此箱体铸造通常使用灰铸铁或铸钢。
整个箱体外表面的粗糙度和尺寸要求不高，但是对于箱体上两孔端面的粗糙度要求较高，大孔和小孔的尺寸大小和孔内粗糙度有明确的要求，并且对两孔的中心距也有较高的要求，箱体两端孔都有明确的同轴度要求。
1.2零件的技术要求孔的端面有较高的粗糙度要求，需要铣床加工达到技术要求，以打孔的端面作为粗基准，加工其他表面，大孔和小孔内表面都有较高的尺寸要求和粗糙度要求，应该用镗床加工，分粗镗和精镗并且可以用专用机夹具装夹以达到技术要求，箱体的两端孔都有较高的同轴度要求，可以用心轴定位，加工时要特别注意，大孔和小孔的中心线有较高的垂直度要求。
单级蜗杆减速器设计说明书设计题目：蜗杆减速器完成日期2011年7月12日目录（1）设计任务书（2）电动机的选择（3）带传动设计（4）蜗轮蜗杆设计选材（5）蜗轮蜗杆强度校核（6）轴的设计、强度校核（7）轴承的选择与校核（8）螺栓螺钉的选择（9）减速箱附件的选择（10）减速箱结构、润滑、密封方式一、设计任务书1、设计题目：蜗杆减速器2、已知数据：主动轴功率P=11KW；主动轴转速n=1200r/min;传动比i=30本减速器用于搅拌装置的传动中。
工作机单向转动，双班制工作，单向运转，有轻微振动。
3、设计内容：（1）减速器装配图一张;（2）从动齿轮、从动轴零件图各一张；（3）设计说明书一份。
设计计算及说明结果一、拟定传动方案1、电动机驱动，电动机与减速器间用带转动连接二、电动机选择1、根据电源及工作机工作条件，选用Y（IP44）系列三相交流异步电动机。
2、电动机功率的选择P w=11KW设电动机到减速器传动效率为ηη1为带传动效率，η2为联轴器传动效率查表得η1=0.96 η2=0.99则总的转动效率为设电动机输出功率为Pd则按表选定电动机功率为15KW3、方案号电动机型号额定功率同步转速满载转速总传动比极数1 Y160M2-215KW3000r/min2930r/min2.4422 Y160L-415KW1500r/min1460r/min1.224方案1电动机同步转速太高，且电动机价格较贵，所以选2方P w=11KWη=0.9504P d=11.6KW选用Y160L-4型电动机选SPZ窄V带案三、带传动件设计1、求计算功率P c载荷变动小，两班制工作，每天16小时，取K a=1.2，2、选择V带型号选用窄V带。
根据P c=13.4kW，n1=1460r/min,选用SPZ型窄V带。
3、求大、小带轮基准直径d1、d2d1应不小于63mm,现取d1=100mm暂取d2=120mm4、演算带速v带速在5~25m/s范围内，合适。
目录一、电动机的选择 (3)二、传动比分配 (4)三、计算传动装置的运动和动力参数 (4)四、传动零件的设计计算 (4)五、轴的设计计算 (6)六、蜗杆轴的设计计算 (17)七、键联接的选择及校核计算 (18)八、减速器箱体结构尺寸确定 (19)九、润滑油选择： (21)十、滚动轴承的选择及计算 (21)十一、联轴器的选择 (22)十二、设计小结 (22)减速器种类：蜗杆—链条减速器减速器在室内工作，单向运转工作时有轻微震动，两班制。
要求使用期限十年，大修期三年，速度误差允许5%，小批量生产。
设计计算及说明结果一 .电动机的选择1、电动机类型选择按工作要求和工作条件，选用一般用途的卧式封闭型Ｙ（112M-4）系列三相异步电动机。
2、电动机容量（1）工作机所需功率W P1000W FvP ==2x102=2.4kw （2）电动机的输出功率d Pηwd P P =传动装置的总效率7654321ηηηηηηηη⋅⋅⋅⋅⋅⋅= 式中，η1、η2…为从电动机至卷筒轴之间的各传动机构和轴承的效率。
由《机械设计课程设计》表2-4查得：单头蜗杆10.75η=；轴承20.98η=75（三对）；联轴器30.99η=；滚筒40.95η= 链传动965.05=η则6624.07654321=⋅⋅⋅⋅⋅⋅=ηηηηηηηη故wd P P η==2.4/0.6624=3.6233kw3、电动机的转速（1）工作机滚筒主轴转速601000w v n Dπ⨯==45.84/min rW P =2.4kwη≈0.6624d P =3.6233kwn w =45.84/min r型号 额定功率 同步转速 满载转速 质量 Y112M-44.015001440470有表中数据可知两个方案均可行，但方案1的总传动比较小，传动装置结构尺寸较小，并且节约能量。
因此选择方案1，选定电动机的型号为Y112M-4，二．传动比分配a i =mn n= =114.55 2(0.03~0.06)i i ==3~5取i 涡=30所以2i =3.82三．计算传动装置的运动和动力参数1）各轴传速960minD m rn n ==11212324960960min 196032min 303232min 18.38minD D n rn i n rn i n rn i r n n ===========2） 各轴输入功率4D P P kw ==d 1 3.96d P P kw η==3 1212 2.9106P P kw ηη== 32 2.824P P kw ηη==23a i =114.55i 涡=30 2i =3.82D n =960min r1n =960min r 2n =32min r 3n =32min rn 工=8.38r/minD P =4kw3 2.63P P kw ηη==4w 工 3）各轴输入转矩T （N •ｍ） T n =9550× p/ n iT 1=9550×3.96/960=39.393 N ·m T 2=9550×2.9106/32=868.63 N ·m T 3=9550×2.824/32=842.79 N ·m T 4=9550×2.63/8.38=2985.7995 N ·m将以上算得的运动及动力参数列表如下：轴号功率P/kw转矩T/(m N ⋅) 转速n/1min -⋅r电动机轴 4 2 960 Ⅰ轴 3.96 39.4 960 Ⅱ轴 2.824 868.63 32 Ⅲ轴 2.9106 842.79 32 工作轴2.6329854.79958.38四、传动零件的设计计算 ㈠ 蜗轮蜗杆1、选择蜗杆的传动类型根据GB/T10085-1988的推荐，采用渐开式蜗杆(ZI) 2、选择材料考虑到蜗杆传动功率不大，速度只是中等，故蜗杆采用45钢；因希望效率高些，耐磨性好些，故蜗杆螺旋齿面要求淬火，硬度为45~55HRC ，蜗轮用铸锡磷青铜ZC u S n 10P1，金属模铸造 3、按齿面接触疲劳强度进行设计1).在蜗轮上的转矩，即T 2 ，按Z=1，估取效率η=0.75，则T 2=868630 ⑴确定作用在蜗轮上的转矩，即T 2 ，按Z=1，估取效率η=0.75，1P =3.96kw 2P =2.9106kw 3P =2.824kw P =工 2.63kwT 1=39.393N ·m T 2=868.63 N ·m T 3=842.79 N ·m T 4=2985.7995 N ·m则T2=868630⑵确定载荷系数K因工作载荷较稳定，故取载荷分布不均系数KB=1，由书上(机械设计)表11-5，选取使用系数KA=1.15；由于转速不高，冲不大，可取载荷KV =1.05。

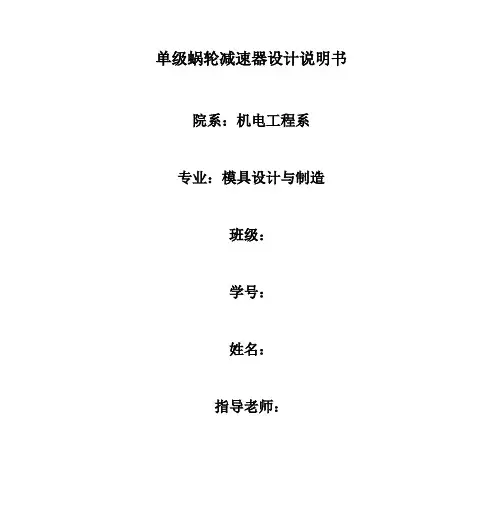

单级蜗轮减速器设计说明书院系：机电工程系专业：模具设计与制造班级：学号：姓名：指导老师：题目：设计带式运输机传动装置一．总体布置简图运动方向电动机联轴器减速器联轴器链轮二．工作情况每年工作300个工作日，每日单班制工作，通风情况不良。
三．有关参数牵引力/kN 2.75传送速度/m/s 0.7链轮齿数8链节/mm 125使用年限/年7 四．设计内容1.电动机的选择与运动参数计算；2.传动比的分配3.计算各轴的转速和转矩4.蜗杆蜗轮的设计5.轴的设计6.滚动轴承的选择7.键和联轴器的选择及计算8.润滑与密封9.减速器附件的选择10.装配图、零件图的绘制设计说明书电动机的选择及有关参数计算计算内容计算说明计算结果1.确定传动装置所需要的功率P w工作机的输出功率P w=F·V/1000=2.75*0.7kw=1.925kw P w=1.925kw2.确定传动装置的效率η总根据参考文献，η联=0.99 ，η轴=0.98-0.995，η链=0.95-0.98，η蜗= 0.7-0.75，η总=η联*η轴*η蜗*η链*η联*η轴=0.6573η总=0.65733.选择电动机根据参考文献，P d=P w/η总=2.93kw根据参考文献，v=Z1Pn/(60*1000)得n=42 r/min，根据参考文献，单级蜗杆减速器传动比i（7~40），所以电动机转速范围为n d=n*（7~40）=249~1680 r/min符合这一范围的电动机的同步转速有：250r/min,1000r/min,1500e/min,3000r/min综合考虑P d=2.93kwn=42r/minn d=960r/min选1000r/min的电动机查表可知它的满载转速为960r/min型号Y-132S-6，额定功率为3kw传动比的分配总传动比i=960/42=22.85,取23，由于蜗杆传动，传动比都集中在蜗杆上其他不分配传动比i=23计算各轴的转速和转矩1.各轴输入功率第一轴：P1=P d* n联* n轴=2.87kw第二轴：P2=P1*n轴* n蜗=2.05kwP1=2.87kwP2=2.05kw2.各轴的输入转矩第一轴：T1= 9550*10^6*p/n=29.8N*m第二轴：T2= 9550*10^6*p/n=652.6N*mT1=29.8N*mT2=652.6N*m蜗杆蜗轮的设计1.选择材料及制照精度（1）. 由题意可知：P d=2.93kw,蜗杆转速n d=960 r/min，蜗轮转速n=42 r/min，传动比i=23。

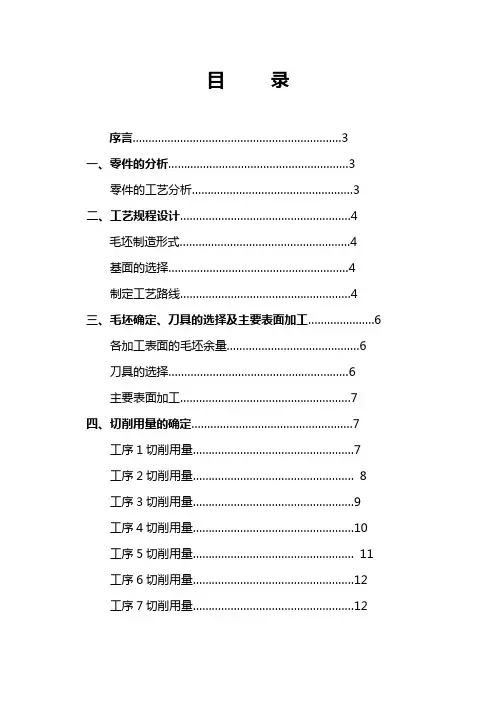

目录序言 (3)一、零件的分析 (3)零件的工艺分析 (3)二、工艺规程设计 (4)毛坯制造形式 (4)基面的选择 (4)制定工艺路线 (4)三、毛坯确定、刀具的选择及主要表面加工 (6)各加工表面的毛坯余量 (6)刀具的选择 (6)主要表面加工 (7)四、切削用量的确定 (7)工序1切削用量 (7)工序2切削用量 (8)工序3切削用量 (9)工序4切削用量 (10)工序5切削用量 (11)工序6切削用量 (12)工序7切削用量 (12)工序8切削用量 (13)工序9切削用量 (14)五、夹具的设计 (15)六、心得体会 (16)参考文献 (16)序言机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。
生产的发展和产品更新换代速度的加快，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺等提出了要求。
在实际生产中，由于零件的生产类型、形状、尺寸和技术要求等条件不同，针对某一零件，往往不是单独在一种机床上用某一种加工方法就能完成的，而是需要经过一定的工艺过程。
因此，我们不仅要根据零件具体要求，选择合适的加工方法，还要合理地安排加工顺序，一步一步地把零件加工出来。
一、零件的工艺分析1.在加工前，安排划线工艺是为了保证工件壁厚均匀，并发现逐渐的缺陷，减少废品。
2.该工件体积小，壁薄，加工时应注意加紧力大小，防止变形。
工序12精镗前要求对工件压紧力进行适当调整，也是确保加工精度的一种方法。
3.Φ1800+0.035mm与Φ900+0.027mm两孔的垂直度0.06mm要求。
4.Φ1800+0.035mm与Φ900+0.027mm两孔距100-+0.12mm，可以采用装心轴的方法检测。
二、工艺规程设计（一）确定毛坯的制造形式箱体材料是HT200，材料抗拉强度为200N/mm^2,抗弯强度为400N/mm^2，硬度为HB170-241. 箱体结构复杂，箱壁薄，故选用铸造方法制造毛怌；因生产类型为大量生产，可采用沙箱机器造型，内腔安放型芯。
机械设计课程设计《机械设计课程设计》计算说明书学生姓名付振强学号8011208217所属学院机械电气化工程学院专业机械设计制造及其自动化专业班级机械12-2指导教师张涵日期2010-11-08前言进入21世纪以来，随着科学技术、工业生产水平的不断发展和人们生活条件的不断改善市场愈加需要各种各样性能优良、质量可靠、价格低廉、效率高、能耗低的机械产品，而决定产品性能、质量、水平、市场竞争能力和经济效益的重要环节是产品设计。
机械产品设计中，首要任务是进行机械运动方案的设计和构思、各种传动机构和执行机构的选用和创新设计。
这要求设计者综合应用各类典型机构的结构组成、运动原理、工作特点、设计方法及其在系统中的作用等知识，根据使用要求和功能分析，选择合理的工艺动作过程，选用或创新机构型式并巧妙地组合成新的机械运动方案，从而设计出结构简单、制造方便、性能优良、工作可靠、实用性强的机械产品。
企业为了赢得市场，必须不断开发符合市场需求的产品。
新产品的设计与制造，其中设计是产品开发的第一步，是决定产品的性能、质量、水平、市场竞争力和经济效益的最主要因素.机械原理课程设计结合一种简单机器进行机器功能分析、工艺动作过程确定、执行机构选择、机械运动方案评定、机构尺度综合、机构运动方案设计等，使学生进一步巩固、掌握并初步运用机械原理的知识和理论，对分析、运算、绘图、文字表达及技术资料查询等诸方面的独立工作能力进行初步的训练，培养理论与实际结合的能力，更为重要的是培养开发和创新能力。
因此，机械设计课程设计在机械类专业学生的知识体系训练中，具有不可替代的重要作用。
本次我设计的是蜗杆减速器，以小见大，设计并不是门简单的课程，它需要我们理性的思维和丰富的空间想象能力。
我们可以通过对步进送料机的设计进一步了解机械原理课程设计的流程，为我们今后的设计课程奠定了基础。
目录一设计题目--------------------------------3二电动机的选择----------------------------3三传动装置动力和运动参数 -----------------5四蜗轮蜗杆的设计--------------------------5五减速器轴的设计--------------------------9六滚动轴承的确定和验算--------------------13七键的选择--------------------------------14八联轴器的选择----------------------------15九润滑与密封的设计------------------------15十铸铁减速器结构主要尺寸------------------15小结----------------------------------------17致谢----------------------------------------18参考文献------------------------------------19一课程设计题目设计一用于带式运输机的蜗杆减速器。
本科生毕业设计院（系）：专业：学号：学生姓名：指导教师：摘要涡轮减速器箱体类零件是机器及其部件的基础件，它将机器及其部件中的轴、轴承、套和齿轮等零件按一定的相互位置关系装配成一个整体，并按预定传动关系协调其运动。
因此，涡轮减速器箱体的加工质量不仅影响其装配精度及运动精度，而且影响到机器的工作精度、使用性能和寿命。
其主要特点：形状复杂、壁薄且不均匀，内部呈腔形，加工部位多，加工难度大，既有精度要求较高的孔系和平面，也有许多精度要求较低的紧固孔。
因此，一般中型机床制造厂用于涡轮减速器箱体类零件的机械加工劳动量约占整个产品加工量的15%～20%。
对工件进行机械加工时，为了保证加工要求，首先要使工件相对于机床有正确的位置，并使这个位置在加工过程中不因外力的影响而变动。
为此，在进行机械加工前，先要将工件装夹好。
用夹具装夹工件时，工件相对于道具及机床的位置精度由夹具保证，不受工人技术水平的影响，使一批工件的加工极度趋于一致，稳定的保证工件的加工精度。
同时使用夹具装夹工件方便、快捷，工件不需要划线找正，可显著的减少辅助工时，提高劳动生产率；工件在夹具中装夹后提高了工件的刚性，因此可加大切屑用量，提高劳动生产率；可使用多件、多工位装夹工件的夹具，并可采用高效夹紧机构，进一步提高劳动生产率。
在批量生产中使用夹具后，由于劳动生产率的提高、使用技术等级较低的工人以及废品率下降等原因，明显得降低了生产成本。
夹具制造成本分摊在一批工件上。
每个工件增加的成本时极少的，远远小于由于提高劳动生产率而降低的成本。
工件批量愈大，使用夹具所取得的经济效益就愈显著。
关键词：涡轮减速器箱体类零件，夹具，ABSTRACTA part of the container kind is the basic matter of a machine and a part. That will choose an axis in the machine and the part, a bearing and a part ofa cover and a gear as related assembly in the fixed mutual location, and is1 of whole. It's transmitted by a schedule, and it's related to the movement of harmonization. Therefore the quality of the processing of a container doesn't just influence its precision of the assembly and precision of the movement and moreover influences the precision of the mechanical work, and the performance and the lifetime are used. Its main feature: The shape is complicated, a wall, it's thin and, I don't balance and present the interior with the shape of the accent, and there are a lot of parts of processing, and though the difficulty level of the processing finds a plane with a department in the hole where it's big and highly precise in the percentage, and is low in the percentage likewise, there is precision of much I ask to tighten a hole up. Therefore a manufacturing factory in a medium turnery is usually used for Labor of mechanical processing of a part of the container kind, and it accounts for 15%~20% of the processing amount of the whole product approximately.Parts of mechanical processing, in order to ensure processing requirements, the first part of the machine to make a correct position, and this position in the course of processing is not due to the impact of external changes. To this end, during machining, must be the workpiece clamping good.Clamping fixture with the workpiece, the workpiece relative to the location of props and precision machine tools from the fixture that the technical level of workersfrom the impact of a number of parts of the extreme processing line, a stable guarantee the accuracy of processing the workpiece. At the same time the use of the workpiece clamping fixture convenient, fast, crossed the workpiece does not need to find is, can significantly reduce the supplementary working hours, improving labor productivity; Workpiece fixture in the fixture after the increase in the rigidity of the workpiece, it can increase the amount of chip, raising labor productivity; can use pieces, multi-fixture parts of the fixture, and efficient use of clamping institutions, to further improve labor productivity .In the use of mass production after the fixture, due to the improvement of labor productivity, the use of technology workers in lower grades and reject rate dropped and other reasons, obviously in the lower production costs. Fixture manufacturing costs assessed in a number of parts on. Each part of the increase in the cost of a small, far less than due to increased labor productivity and reduce costs. Workpiece larger quantities, the use of fixture on the economic benefits achieved by the markedly effective.Keywords: The feature of the part of the container kind, Fixture Features目录摘要 (I)A B S T R A C T (II)目录 (IV)第1章绪论 (1)1.1涡轮减速器箱体浅析 (1)1.2 涡轮减速器箱体零件简介 (2)1.2.1 涡轮减速器箱体类零件的功用及结构特点 (2)1.2.2 涡轮减速器箱体零件加工工艺特点 (3)第2章零件的分析 (4)2.1 零件的作用 (4)2.2零件的工艺分析 (4)第3章零件的工艺规程设计 (8)3．1选择零件的材料.................................. 错误!未定义书签。
目录摘要 (3)1 序言 (4)1.1 机械加工工艺规程制定 (4)1.2 机械加工工艺规程旳种类 (5)1.3 制定机械加工工艺规程旳原始资料 (5)1.4 机床夹具旳设计 (5)1.5 夹具设计技术分析 (5)2 箱体零件旳分析 (5)2.1 箱体零件旳构造特点 (6)2.2 箱体零件旳作用 (6)2.3 箱体零件旳工艺分析 (6)2.4 箱体零件旳生产类型 (7)2.5 毛坯确实定 (7)3 确定箱体加工旳工艺路线 (8)3.1 机械加工工艺设计 (8)基面旳选择 (8)粗基准旳选择 (8)精基准旳选择 (8)表面加工措施旳选择 (9)加工阶段旳划分 (10)加工次序安排 (10)3.2 制定机械加工工艺路线 (10)4机械加工余量、工序尺寸及毛坯尺寸确实定 (12)4.1 箱体上体 (12)4.2 箱体下体 (13)4.3箱体 (13)5确定切削用量及基本工时 (14)5.1箱体上体 (14)5.2箱体下体 (17)5.3 箱体 (21)6专用夹具旳设计 (27)6.1 机床夹具概述 (27)夹具旳概念 (27)机床夹具旳功能 (27)机床夹具应满足旳规定 (28)机床夹具旳类型 (29)机床夹具旳基本构成 (29)工件旳定位措施 (29)六点定位原理 (30)6.1.8 完全定位与不完全定位 (30)6.2 专用夹具设计旳一般环节 (31)夹具设计旳一般环节 (31)专用夹具设计中旳几种重要问题 (32)6.3 加工箱体旳夹具 (34)钻床夹具 (34)铣床夹具 (35)总结与体会 (37)道谢词 (37)参照文献 (38)摘要本文是有关蜗轮减速器箱体工艺环节旳阐明措施旳详细论述。
工艺工装设计是在学习机械制造技术后，在生产实习旳基础上，综合运用所学有关知识对零件进行加工工艺规程旳设计和机床夹具旳设计，并制定出箱体合理可行旳机械加工工艺过程卡片以及箱体机械加工旳工序卡和夹具总体设计方案，根据零件加工规定制定出可行旳工艺路线和合理旳夹具方案，以保证零件旳加工质量。
蜗轮蜗杆齿轮减速器设计说明书蜗轮蜗杆齿轮减速器设计说明书一、引言本文档旨在提供蜗轮蜗杆齿轮减速器设计的详细说明。
减速器是一种常用于机械设备的传动装置，通过将高速旋转的输入轴转换成低速并具有更大扭矩的输出轴，以适应不同工作环境和需求。
二、设计要求本章详细描述蜗轮蜗杆齿轮减速器设计的要求，包括但不限于：1.减速比要求2.输出扭矩要求3.输入功率限制4.设计寿命要求等三、设计原理本章介绍蜗轮蜗杆齿轮减速器的设计原理，并详细阐述蜗杆传动、蜗轮传动和齿轮传动的工作原理，以便更好地理解减速器的工作方式和特点。
四、设计参数计算本章详细说明蜗轮蜗杆齿轮减速器设计过程中涉及的各项参数计算方法，包括蜗杆蜗轮的齿数、模数、齿宽等参数的计算方法，并给出具体的计算示例。
五、零件选型本章常用的蜗轮蜗杆齿轮减速器的相关标准，并介绍如何根据设计要求和参数计算结果进行零件的选型，包括蜗轮、蜗杆、齿轮和轴承等。
六、结构设计本章详细描述蜗轮蜗杆齿轮减速器的结构设计过程，包括各个零件的布局、装配方式、皮带传动装置的设计等。
七、强度校核本章介绍蜗轮蜗杆齿轮减速器的强度校核方法，包括齿轮强度校核、轴承强度校核和装配强度校核等。
八、润滑与密封本章介绍蜗轮蜗杆齿轮减速器的润滑和密封设计要求，包括润滑方式的选择、润滑油的选用和密封装置设计等。
九、安全与可靠性本章重点阐述蜗轮蜗杆齿轮减速器的安全与可靠性设计要求和考虑因素，以确保减速器的正常、安全、可靠运行。
十、附件本文档涉及的附件如下：1.设计图纸：包括装配图、零件图和尺寸图等。
2.计算数据表格：包括参数计算结果和零件选型结果等。
3.测试报告：包括减速器性能测试结果等。
附：法律名词及注释1.著作权：指法律对著作成果所赋予的权利和义务的总称。
2.专利权：指法律对发明创造者在技术领域所创造的技术方案所给予的专有权利。
青岛理工大学琴岛学院课程设计说明书课题名称：带式输送机传动装置设计学院：机电工程系专业班级：机械设计制造及其自动化095班学号：2009020学生：指导老师：青岛理工大学琴岛学院教务处2011年12 月4日《机械设计课程设计》评阅书《机械设计课程设计》说明书摘要在本学期临近期末的近半个月时间里，学校组织机械设计专业的学生开展了锻炼学生动手和动脑能力的课程设计。
在这段时间里，把学到的理论知识用于实践。
机械设计综合课程设计是重要的综合性和实践性的教学环节，在机械工程学科中占有重要地位，它是理论应用于实际的重要实践环节。
本课程设计培养了我们机械设计中的总体设计能力，将机械设计系列课程设计中所学的有关机构原理方案设计、运动和动力学分析、机械零部件设计理论、方法、结构及工艺设计等内容有机地结合进行综合设计实践训练，使课程设计与机械设计实际的联系更为紧密。
此外，它还培养了我们机械系统创新设计的能力，增强了机械构思设计和创新设计。
本课程设计的设计任务是蜗杆减速器的设计。
减速器是一种将由电动机输出的高转速降至要求的转速比较典型的机械装置，应用非常广泛。
本课程设计高度采用现代化的设计手段，使用AutoCAD环境下运行的计算机辅助设计平台，进行传动设计、蜗轮蜗杆传动设计、轴的结构设计、轴承的选择、轴承端盖设计、轴系零件紧固件设计、减速器基本附件以及基本连接件的设计等，使得设计高度地自动化，将现代计算机技术与我们传统的机械设计理论及实际相联系，提高了设计效率。
在本学期临近期末的近半个月时间里，学校组织机械设计专业的学生开展了锻炼学生动手和动脑能力的课程设计。
在这段时间里，把学到的理论知识用于实践。
借此机会，对本次课程设计的各位指导老师以及参与校对、帮助的同学表示衷心的感谢。
目录摘要 (I)1 设计任务 (1)1.1设计要求 (1)1.2设计原始数据 (1)1.3 设计任务 (1)2 传动系统方案的拟定 (2)2.1方案简图和简要说明 (2)2.2电动机选择 (2)2.3传动比分配 (3)2.4传动系统的运动和动力参数的计算 (3)3传动零件的设计计算 (4)3.1传动轴的主要参数和几何参数计算 (4)3.2轴的设计计算（初估轴颈、结构设计和强度校核） (7)3.3蜗轮的设计计算 (9)3.4轴承的选择和计算 (10)3.5润滑和密封形式的选择 (11)4 箱体及附件的结构设计和选择 (13)4.1箱体设计 (13)4.2减速器附件 (14)总结 (15)参考文献 (16)1 设计任务1.1设计要求（1）设计用于带式运输机的传动装置。
前言课程设计是考察学生全面在掌握基本理论知识的重要环节。
在2011年06月27日-2011年07月8日为期两周的机械设计课程设计。
本次是设计一个蜗轮蜗杆减速器，减速器是用于电动机和工作机之间的独立的闭式传动装置。
本减速器属单级蜗轮蜗杆减速器（电机——联轴器——减速器——联轴器——滚筒——运输带），本人是在指导老师指导下完成的。
该课程设计内容包括：任务设计书，参数选择，传动装置总体设计，电动机的选择，运动参数计算，蜗轮蜗杆传动设计，蜗杆、蜗轮的基本尺寸设计，蜗轮轴的尺寸设计，减速器箱体的结构设计，减速器其他零件的选择，减速器的热平衡，轴承寿命的计算，绘制零件图一张和绘制装配草图及装配图一张(A1)。
设计参数的确定和方案的选择通过查询有关资料所得。
该减速器的设计基本上符合生产设计要求，限于作者初学水平，错误及不妥之处望老师批评指正。
第一章. 机械设计课程设计任务书第二章. 传动方案选择及机构运动简图2.1传动方案的选择该工作机采用的是原动机为Y系列三相笼型异步电动机，三相笼型异步电动机是一般用途的全封闭自扇冷式电动机，电压380 V，其结构简单、工作可靠、价格低廉、维护方便；另外其传动功率大，传动转矩也比较大，噪声小，在室内使用比较环保。
因为三相电动机及输送带工作时都有轻微振动，所以采用弹性联轴器能缓冲各吸振作用，以减少振动带来的不必要的机械损耗。
总而言之，此工作机属于小功率、载荷变化不大的工作机，其各部分零件的标准化程度高，设计与维护及维修成本低；结构较为简单，传动的效率比较高，适应工作条件能力强，可靠性高，能满足设计任务中要求的设计条件及环境。
2.2机构运动简图图2-1 机构运动简图1—电动机2、4—联轴器3一级蜗轮蜗杆减速器5—传动滚筒6—输送带第三章. 电动机的选择和运动参数的计算3.1电动机的选择1. 选择电动机的类型按工作要求和条件选取Y系列一般用途全封闭自扇冷鼠笼式三相异步电动机。
2.选择电动机容量（1）工作机各传动部件的传动效率及总效率查《机械设计课程设计》表2.3各类传动、轴承及联轴器效率的概略值，减速机构使用了一对滚动球轴承，一对联轴器和单线蜗轮蜗杆机构，各机构传动效率如下：)(99.0一对滚动球轴承=η； 995.0~99.0=η联轴器； 80.0=η四线涡轮蜗杆减速机构的总效率776.0~768.022=⨯⨯=ηηηη轴承单线蜗轮蜗杆联轴器总（2）选择电动机的功率所选电动机的额定功率应该等于或稍大于工作要求的功率。
目录一、设计任务书 (2)1、设计任务书内容 (2)2、零件图 (3)二、机械加工工艺规程 (5)1机械加工工艺规程制订 (5)2机械加工工艺规程的种类 (5)3制订机械加工工艺规程的原始资料 (5)三、零件的分析 (6)1零件的结构特点 (6)2零件的工艺分析 (6)3选择毛坯，确定毛坯尺寸，设计毛坯图 (7)四、选择加工方法，制定工艺路线 (9)1机械加工工艺设计 (9)2制订机械加工工艺路线 (10)3确定工艺过程方案 (10)五、选择加工设备及刀具、量具 (11)1选择加工设备与工艺设备 (11)2主要加工表面 (12)六、切削用量的确定 (13)结论、心得体会 (13)参考文献 (14)一、设计任务书1、设计任务书内容设计内容与设计要求一．设计内容1、设计机械加工工艺规程；2、对指定工序进行工序设计；3、设计指定工序的专用夹具。
二．设计要求1、编制零件的机械加工工艺规程，填写工艺过程卡；2、按教师要求设计指定工序，填写工序卡；3、设计专用夹具装配图；4、设计专用夹具夹具体的零件工作图；5、撰写设计计算说明书。
生产类型：中批说明书内容1.课程设计封面；2.任务书（插入零件图）；3.说明书目录；4.设计计算过程；5.参考文献；6.总结与体会；7.附录。
进度安排第一周：熟悉零件结构及加工要求；设计零件机加工工艺规程，填写工艺过程卡片；设计指定工序，填写工序卡片。
第二周：设计指定工序的专用夹具，画出夹具装配图。
第二周：设计专用夹具夹具体的零件工作图；整理设计说明书。
参考文献1、李洪主编《机械加工工艺手册》2、王绍俊主编《机械制造工艺设计手册》3、倪小丹主编《机械制造技术基础》4、王益民主编《机械制造工艺课程设计指导书》5、王永康主编《机械制造技术课程设计指导书》6、杨黎明主编《机床夹具设计手册》2、零件图二、机械加工工艺规程1生产过程与机械加工工艺过程生产过程是指将原材料转变为成品的全过程。
它包括原材料的运输、保管于准备，产品的技术、生产准备、毛坯的制造、零件的机械加工及热处理，部件及产品的装配、检验调试、油漆包装、以及产品的销售和售后服务等。
机械工工艺过程是指用机械加工方法改变毛坯的形状、尺寸、相对位置和性质使其成为零件的全过程。
机械加工工艺过程的基本单元是工序。
工序又由安装、工位、工步及走刀组成。
规定产品或零件制造过程和操作方法等工艺文件，称为工艺规程。
机械加工工艺规程的主要作用如下：1）.机械加工工艺规程是生产准备工作的主要依据。
根据它来组织原料和毛坯的供应，进行机床调整、专用工艺装备的设计与制造，编制生产作业计划，调配劳动力，以及进行生产成本核算等。
2）.机械加工工艺规程也是组织生产、进行计划调度的依据。
有了它就可以制定进度计划，实现优质高产和低消耗。
3）.机械加工工艺规程是新建工厂的基本技术文件。
根据它和生产纲领，才能确定所须机床的种类和数量，工厂的面积，机床的平面布置，各部门的安排。
2机械加工工艺规程的种类机械加工工艺过程卡片和机械加工工序卡片，是两个主要的工艺文件。
对于检验工序还有检验工序卡片；自动、半自动机床完成的工序，还有机床调整卡片。
机械加工工艺过程卡片是说明零件加工工艺过程的工艺文件。
机械加工工序卡片是每个工序详细制订时，用于直接指导生产，用于大批量生产的零件和成批生产中的重要零件。
3制订机械加工工艺规程的原始资料制订机械加工工艺规程时，必须具备下列原始资料：1）.产品的全套技术文件，包括产品的全套图纸、产品的验收质量标准以及产品的生产纲领。
2）.毛坯图及毛坯制造方法。
工艺人员应研究毛坯图，了解毛坯余量，结构工艺性，以及铸件分型面，浇口、冒口的位置，以及正确的确定零件的加工装夹部位及方法。
3）.车间的生产条件。
即了解工厂的设备、刀具、夹具、量具的性能、规格及精度状况；生产面积；工人的技术水平；专用设备；工艺装备的制造性能等。
4）.各种技术资料。
包括有关的手册、标准、以及国内外先进的工艺技术等。
三、零件的分析1零件的结构特点箱体是机器和部件的基础零件，由它将机器和部件中许多零件连接成一个整体，并使之保持正确的相互位置，彼此能协调地运动。
常见的箱体零件有：各种形式的机床主轴箱。
减速器和变速箱等。
各种箱体类零件由于功用不同，形状结构差别较大，但结构上也存在着相同的特点，如尺寸较大、形状复杂、精度较高、有许多紧固螺钉定位箱孔等。
2零件的工艺分析分离的蜗轮减速器箱体的主要加工部位有：轴承支承孔、结合面、端面、底座（装配基面）、上平面、螺栓孔、螺纹孔等。
对这些加工部位的技术要求有：1）、减速器箱体、机盖的上平面与结合面及机体的底面与结合面必须平行，其误差不超过0.06mm。
2）、减速器箱体结合面的表面粗糙度Ra值不超过两结合面，间隙不超过0.03mm，取0.02mm。
3）、轴承支承孔的轴线必须在结合面上，其误差不超过±0.2mm。
4）、轴承支承孔的尺寸公差一般为HT，表面粗糙度Ra小于0.6um，圆柱度误差不超过孔径公差的一半，孔距精度允许公差为±0.03mm～±0.05mm。
5）、减速器箱体的底面是安装基准，保证精度为0.02mm。
6）、减速器箱体各表面上的螺孔均有位置度要求，其位置度公差为0.15mm。
3选择毛坯，确定毛坯尺寸，设计毛坯图箱体材料是HT200，材料抗拉强度为200N/mm^2,抗弯强度为400N/mm^2，硬度为HB170-241. 箱体结构复杂，箱壁薄，故选用铸造方法制造毛怌；因生产类型为大量生产，可采用沙箱机器造型，内腔安放型芯。
铸件需要人工实效处理。
各加工表面的毛坯余量基本尺寸（mm）加工余量等级（MA）加工余量备注底面308 G 4 铸造位置是顶面双测加工顶面308 H 4 铸造位置是底面双测加工前面195 G 4 双侧加工左端面140 G 2.5 单侧加工右端面140 G 2.5 单侧加工主轴孔185 H 4 双侧加工其余孔H 2.5 双侧加工四、选择加工方法，制定工艺路线1机械加工工艺设计1）、基面的选择基面选择是工艺规程设计中的重要设计之一，基面的选择正确与合理，可以使加工质量得到保证，生产率得到提高。
否则，加工工艺过程会问题百出，更有甚者，还会造成零件大批报废，使生产无法进行。
2）、粗基面的选择对一般的轴类零件来说，以外圆作为基准是合理的，按照有关零件的粗基准的选择原则：当零件有不加工表面时，应选择这些不加工的表面作为粗基准，当零件有很多个不加工表面的时候，则应当选择与加工表面要求相对位置精度较高大的不加工表面作为粗基准。
箱体粗基准选择要求：在保证各加工表面均有加工余量的前提下，使主要孔加工余量均匀；装入箱体内的旋转零件应与箱体内壁有足够的间隙；此外还应保证定位、夹紧可靠。
为了满足上述要求，一般选箱体的主要孔的毛坯孔作为粗基准。
减速器加工的第一个面是盖或底座的结合面，由于分离式箱体轴承孔的毛坯孔分布在盖和底座两个不同的部分上很不规则，因而在加工盖和底座的结合面时无法用主要孔的毛坯作粗基准，而是用顶面与底座作为粗基准。
这样可以保证结合面加工后凸缘的厚度较均匀。
3）、精基面的选择精基准的选择主要考虑基准重合的问题。
选择加工表面的设计基准为定位基准，称为基准重合的原则。
采用基准重合原则可以避免由定位基准与设计基准不重合引起的基准不重合误差，零件的尺寸精度和位置精度能可靠的得以保证。
为使基准统一，故选底面为精基准。
箱体和箱后的轴承孔加工仍以底面为主要定位基准。
若箱体尺寸较小而批量很大时，可与底面上的两定位孔组成典型的一面两孔定位方式。
这样既符合“基准统一”原则，又符合“基准重合”原则，有利于保证轴承孔轴线与结合面重合度及与装配基面的尺寸精度和平行线。
2制定机械加工工艺路线工序1 粗铣底面工序2 钻4-φ18的孔，铰对角两孔（作工艺用），锪φ30的沉孔工序3 粗镗φ70、φ185的孔，粗镗两端面工序4 半精镗φ70、φ185的孔，倒角工序5 精镗φ70、φ185的孔工序6 粗镗φ90，粗镗两端面工序7 半精镗φ90，倒角工序8 精镗φ90工序9锪φ120，倒角工序10钻6-M8底孔，攻丝工序11钻3-M10底孔，攻丝工序12 钻M20底孔，锪平面，攻丝工序13 钻M14底孔攻丝3确定工艺过程方案表 4.1 拟定工艺过程工序号工序内容简要说明1 一箱多件沙型铸造2进行人工时效处理消除内应力3涂漆防止生锈4划线5 粗铣底面先加工面6 钻4-φ18的孔，铰对角两孔（作工艺用），锪φ30的沉孔7 粗镗φ70、φ185的孔，粗镗两端面8 半精镗φ70、φ185的孔，倒角9 精镗φ70、φ185的孔10 粗镗φ90，粗镗两端面11 半精镗φ90，倒角12 精镗φ9013 锪φ120，倒角14 钻6-M8底孔，攻丝15 钻3-M10底孔，攻丝16 钻M20底孔，锪平面，攻丝17 钻M14底孔攻丝18 检验19 入库五、选择加工设备及刀具、夹具、量具由于生产类型为中批量，故加工设备以通用机床为主，辅以少量专用机床，其生产方式以通用机床专用夹具为主，辅以少量专用机床的流水生产线，工件在各机床上的装卸及各机床间的传送均由人工完成。
1选择加工设备与工艺设备1）、选择夹具本零件铣，镗及钻孔等工序需要专用夹具外2）、选择刀具，根据不同的工序选择刀具1.铣刀依据资料选择高速钢圆柱铣刀直径d=60mm，齿数z=10，及直径为d=50mm，齿数z=8及切槽刀直径d=6mm。
2.钻φ20mm的孔选用锥柄麻花钻。
3.钻、半精铰φ18mm的孔。
倒角45°，选用专用刀具。
4.钻螺纹孔φ10mm.攻丝M8-6H 用锥柄阶梯麻花钻，机用丝锥。
3）、选择量具本零件属于成批生产，一般情况下尽量采用通用量具。
根据零件的表面的精度要求，尺寸和形状特点，参考相关资料，选择如下：1.选择加工面的量具用分度值为0.05mm的游标长尺测量，以及读数值为0.01mm测量范围100mm～125mm的外径千分尺。
2.选择加工孔量具因为孔的加工精度介于IT7～IT9之间，可选用读数值0.01mm 测量范围50mm～125mm的内径千分尺即可。
2主要表面加工1）、箱体的底面加工箱体底面的粗加工选择铣削加工。
在成批生产中，常采用铣削加工。
当批量较大时，常在多轴龙门铣床上用几把铣刀同时加工几个表面，既保证了平面间的位置精度，又提高了生产率。
2）、主轴孔的加工由于主轴孔的精度比其它轴孔精度高，表面粗糙度值比其它轴孔小，故应在其它轴孔加工后再单独进行主轴孔的精加工（或光整加工）。
从工艺要求上，精镗和半精镗应在不同的设备上进行。
若设备条件不足，也应在半精镗之后，把被夹紧的工件松开，以便使夹紧压力或内应力造成的工件变形在精镗工序中得以纠正。
