§6 气流组织
6.3对室内气流分布的要求与评价
6.3.2 评价 一、吹风感和空气分布特性指标 1、吹风感（有效吹风温度）
θ=（tx-tr)-7.8(vx-0.15)
tx、tr：室内某地点的温度与室内平均温度℃；
vx：室内某地点的风速,m/s。
（1）θ=-1.7-1.1℃，vx<0.35m/s，大部人感觉舒适，小于下 限时有吹冷风感。 （2）θ用于评价工作区任一点的吹风感。 2、空气分布特性指标 (ADPI )：用于整个工作区的评价。
H
0.5H
x xo
严选内容
8
xe
§5 气流组织
2、贴附射流
5.2送、回风口气流运动规律
严选内容
9
xe
§6 气流组织
6.2送、回风口气流运动规律
（1）无因次距离
x′=ax0/（Fn）0.5 或 x1′=ax/（Fn）0.5 ① x′≤0.1时，射流扩散规律与自由射流同，x′=0.1的界面
称为第Ⅰ临界断面。
② x′>0.1时，射流扩散受限，当x′=0.2时，射流流量达到
最大，射流断面稍后达到最大，称为第Ⅱ临界断面。 （2）回流区最大回流平均流速
vhp /vo .Fn0.5 / do=0.69
Fn：垂直射流的空间断面面积。
Fn0.5 / do：射流自由度
严选内容
10
xe
§6 气流组织
四、多股平行射流
6.2送、回风口气流运动规律
第六章 空调房间的气流组织
严选内容
1
§6 气流组织（空气分布） 6.1任务及影响因素
6.1 气流组织的目的、任务和要求 1、气流组织（空气分布）：是指合理地组织室内空气的流动与分布， 使室内工作区的温度、相对湿度、和洁净度能更好的的满足人体舒适

空气调节技术与应用课件-6-1空调房间的气流组织

空气调节技术与应用课件-6-1空调房间的气流组织

4、孔板送风口
孔板送风口：实际上是一块开有若干小孔的 平板，在房间内既作送风口用，又作顶棚 用。空气由风管进入楼板与顶棚之间的空 间，在静压作用下再由孔口送入房间。
特点：是送风均匀，气流速度衰减快，噪音 小，
适用范围：多用于要求工作区气流均匀、区 域温差较小的房间和车间。
孔板送风口
5.旋流送风口
将送风口和回风口叠在一起，明装布置在房 间上部。对于那些因各种原因不能在房间 下部布置回风口的场合，上送上回是相当 合适的。但应注意控制好送、回风的速度， 以防止气流短路。
三、送风方式和送风口型式的选择原则
1.室内对温湿度的区域偏差无严格要求时，宜采用百叶风口 或条缝型风口进行侧送；当室温允许波动范围≥±1℃时，侧 送气流宜贴附；当室温允许波动范围≤0.5℃时，侧送气流应 贴附。 2.当空调房间内的工艺设备对侧送气流有一定阻挡或单位面 积送风量过大，致使工作区的风速超出要求范围时，不应采 用侧送。 3.当建筑层高较低、单位面积送风量较大，且有吊平顶可供 利用时，宜采用圆型、方型或条缝型散流器进行下送，或采 用孔板下送。 4.当单位面积送风量很大，而工作区又需要保持较低风速或 对区域温差有严格要求时，应采用孔板送风。
二、空调房间常用的气流组织形式
气流组织形式是指气流在空调房间内流动所 形成的流型。
气流组织的形式有多种多样，应该根据空调 要求，结合建筑结构特点及工艺设备布置 等条件合理选择。
按照送、回风口位置的相互关系和气流方向， 大致可分为如下几种：侧送侧回、上送下 回、中送上下回、下送上回及上送上回。
1、侧送侧回
【典型实例】
【实例1】科技馆空调设计
由于使用要求各异，系统划分复杂，空调设计中应充分考虑其功能、 使用时间、工程实际情况等因素，使空调系统达到使用灵活、管理方便、 费用节省的目的，在空调设计中，考虑展厅的通用性，风口布置高度为 6m，采用可调型圆形散流器上送风、侧上回风（回风口高度在4m）的 空调气流组织。

空气调节技术第五章 空调房间的气流组织PPT课件

空气调节技术第五章 空调房间的气流组织PPT课件
于风口型式，并与射流的扩散角θ有关。
为简化分析，在主体段直接采用下式进行计算
u x 0 .4 8 u0 ax
d0
（5—3）
式中x 、 d0为几何尺寸， 0.48/a则代表射流的衰减特性， 与风口型式有关。设m=0.48/a ，则
ux md0 u0 x
（5—4）
若进一步将d0以风口出流面积F0表示，则
三、平行射流的叠加
两个相同的射流在同一高度平行射出，当射流边界相交后， 则互相干扰并重叠，形成重合流动（见图5—5）。对于单 股射流的速度分布可用正态分布来描述，其表达式为
uux exp12(crx)2
（5—20）
式中
u——距风口处并距射流轴 r点流速，m/s； ux ——距风口 x处的射流轴心速度，m/s； c——实验常数，可取0.082。
影响气流组织的因素很多，如送风口型式和位置、回 风口位置、送风射流参数（主要指送风温差、送风口 直径、送风速度等）、房间几何形状以及热源位置等 等。
在研究空调房间的气流组织时，首先应了解送、回风 口的空气流动规律，不同的气流组织方式和相关设计
第一节 送风射流的流动规律
空气经喷嘴向周围气体的外射流动称为射流。 射流按流态不同可分为层流射流和紊流射流； 按射流进入空间的大小，可分为自由射流和受限射流； 按送风温度与室温的差异，射流可分为等温射流和非
由于有限空间射流的回流区一般为工作区，控制回流区的 风速具有实际意义。设计中常使工作区处于回流状态，因 此只要保证该断面的回流速度小于空调要求值，则整个工 作区流速都能符合设计要求。回流区的最大平均风速的计 算式为
un m1 u0 C Fn
F0
（5—19）
式中 un ——回流区的最大平均风速，m/s； C ——与风口型式有关的系数，对集中射流取10.5。

第六章空气调节

第六章空气调节

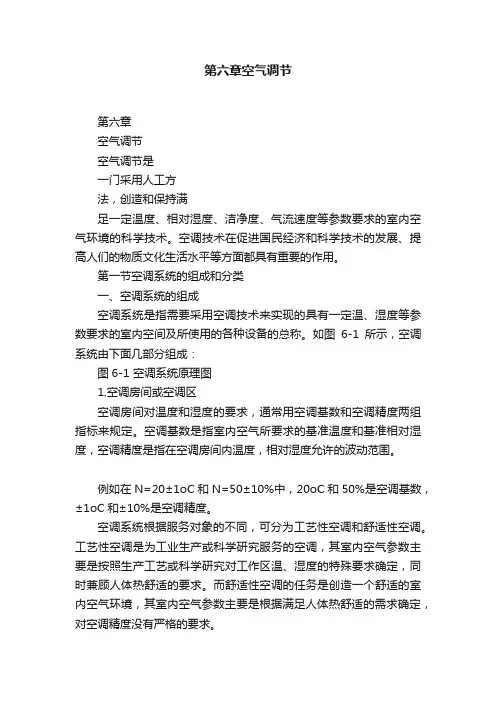

第六章空气调节第六章空气调节空气调节是一门采用人工方法，创造和保持满足一定温度、相对湿度、洁净度、气流速度等参数要求的室内空气环境的科学技术。

空调技术在促进国民经济和科学技术的发展、提高人们的物质文化生活水平等方面都具有重要的作用。

第一节空调系统的组成和分类一、空调系统的组成空调系统是指需要采用空调技术来实现的具有一定温、湿度等参数要求的室内空间及所使用的各种设备的总称。

如图6-1所示，空调系统由下面几部分组成：图6-1 空调系统原理图1.空调房间或空调区空调房间对温度和湿度的要求，通常用空调基数和空调精度两组指标来规定。

空调基数是指室内空气所要求的基准温度和基准相对湿度，空调精度是指在空调房间内温度，相对湿度允许的波动范围。

例如在N=20±1oC和N=50±10%中，20oC和50%是空调基数，±1oC和±10%是空调精度。

空调系统根据服务对象的不同，可分为工艺性空调和舒适性空调。

工艺性空调是为工业生产或科学研究服务的空调，其室内空气参数主要是按照生产工艺或科学研究对工作区温、湿度的特殊要求确定，同时兼顾人体热舒适的要求。

而舒适性空调的任务是创造一个舒适的室内空气环境，其室内空气参数主要是根据满足人体热舒适的需求确定，对空调精度没有严格的要求。

2.空气的处理设备由各种对空气进行加热、冷却、加湿、减湿、净化等处理的设备组成。

3.空气的输送和分配设施主要由输送和分配空气的送、回风机，送、回风管，送、回风口等设备组成。

4.处理空气所需要的冷热源指为空气处理提供冷量和热量的设备，如锅炉房、冷冻站、冷水机组等。

5.消声和减振设备消声和减振设备有消声器和减振器等。

二、空调系统的分类随着空调技术的发展和新空调设备的不断推出，空调系统的种类也日益增多，空调系统的分类方法也很多，如按处理空气的来源不同分、按输送承担空调负荷的介质不同分等。

我们这里重点介绍按空气处理设备的设置不同分，有集中式空调系统、半集中式空调系统和分散式空调系统。

空调气流组织课件

空调气流组织课件

04
CATALOGUE
空调气流组织的优化设计
气流组织的模拟分析
数值模拟
利用计算机软件模拟空调气流在 空间内的流动情况，分析气流速 度、温度、湿度等参数，预测气 流组织的分布和效果。
实验验证
通过实验手段对数值模拟结果进 行验证，比较模拟与实际结果的 差异，提高模拟的准确性和可靠 性。
气流组织的优化方法
详细描述
上送风通常采用散流器或孔板等设备，将空调的冷风或热风 均匀地送至整个房间。这种送风方式可以避免直接吹向人体 ，减少不适感，同时使室内温度分布更加均匀。
下送风
总结词
下送风方式是指空调的冷风或热风从房间的下部送入，再通过自然的对流或机 械的辅助方式使空气向上流动。
详细描述
下送风通常采用地面盘管、地暖等方式，将空调的冷风或热风通过地面送至整 个房间。这种送风方式可以更好地控制地面附近的温度，使室内温度分布更加 均匀。
送风口位于房间的地面或吊顶内，通过向 下的送风方式，使冷空气自下而上流动， 实现室内空气的均匀降温。
散流器送风
喷口送风
送风口采用散流器形式，通过散流器的扩 散作用，使冷空气在室内均匀扩散，实现 室内空气的均匀降温。
送风口采用喷口形式，通过喷口的定向送 风，使冷空气直接吹向室内人员活动区域 ，实现快速降温和舒适度调节。
家庭的空调气流组织
家庭的空调气流组织需要考虑家庭成员的生活习惯和需求，以确保舒适的生活环境 。
家庭的空调气流组织需要合理设置温度和湿度的控制，以满足家庭成员的需求。
家庭的空调气流组织需要定期清洗和维护，以保证空气流通和室内空气质量。
公共场所的空调气流组织
公共场所的空调气流组织需要考 虑人流密度和空气质量，以确保

空调房间的气流组织

空调房间的气流组织
空调房间的气流组织形式
• 气流组织的定义 • 气流组织的形式
气流组织的定义
气流组织是指对气流流向和均匀度按一定要求 进行组织。 所谓气流组织，就是在是空调房间内合理地布 置送风口和回风口，使得经过净化和热湿处理 的空气，由送风口送入室内后，在扩散与混合 的过程中，均匀地消除室内余热和余湿，从而 使工作区形成比较均匀而稳定的温度、湿度、 气流速度和洁净度，以满足生产工艺和人体舒 适的要求。
空调房间的噪声标准
空调房间对于噪声的要求，大致可以分为以下三类： （1）生产或工作过程本身对于噪声有严格的要求 （如播音室、录音室等） （2）生产或工作过程中要求为工作人员创造安静 的环境（如仪表装配车间、测试车间等） （3）为保证语言和通信质量以及听觉效果，对噪 声有一定的要求（如剧院、会议室等）
空调机房布置
• 空调机房要考虑设置在送风管路不要太长、便于 与冷热水管连接和可引入室外新风的地方。
• 对于室内声学要求高的建筑(如广播电台、电视 台的录音室等)，以及体育馆之类的大空间公共建 筑，空调机房宜设置在地下室里。一般的办公楼、 旅馆公共部分空调机房可分散设置每层楼上。但 注意不要设置在紧靠会议室、报告厅、贵宾室等 室内噪声要求要求严格的地方。
空调管路系统的设计原则
• 空调管路系统应具备足够的输送能力 • 合理布置管道 • 确定系统的管径时，应保证能输送设计流量，并使阻 力损失和水流噪声小，以获得经济合理的效果 • 在设计中，应进行严格的水力计算，以确保各个环路 之间符合水力平衡要求，使空调水系统在实际运行中 有良好的水力工况和热力工况 • 空调管路系统应满足中央空调部分负荷运行时的调节 要求 • 空调管路系统设计中要尽可能多地采用节能技术措 施 • 管路系统选用的管材、配件要符合有关的规范要求 • 管路系统设计中要注意便于维修管理，操作、调节方 便

气流组织(PPT115页)(1)

气流组织(PPT115页)(1)
首都机场喷口
气流组织(PPT115页)(1)
图所示的球形喷口又称为球形旋转式喷口。
该风口的球形壳体上带有圆形可调送风量的短喷嘴， 转动风口的球形壳体，可使喷嘴位置在一定范围内上 下左右变动，从而很方便地改变气流送出方向；
改变喷嘴处的阀片位
置，还可调节送风量
的大小。
图8-18 上送式旋流风口
1-出风格栅 2-集尘箱 3-旋流叶片
气流组织(PPT115页)(1)
上送式旋流风口优 点
送风气流与室内空 气混合好，速度衰 减快，格栅和集尘 箱可以随时取出清 扫。
适用场合
室内下部空调负荷 大的场合(如计算 机房)，以及只需 要控制室内下部空 气环境的高大房间 (如展览馆）。
空调风口
§ 包括送风口和回风口。 § 空调风口的形式对空调房间内气流及温度、湿度等空气
参数的分布情况有很大影响。 § 对于空调房间的使用者来说，通常空调风口是整个空调
系统惟一可看见的装置，因此空调系统所选用的空调风 口不但应当很好的实现对其功能的要求，而且外观还要 与室内装饰相协调，并得到使用者的认可。 § 全面了解空调风口的形式和特点对选用合适的送回风口 十分重要。
气流组织(PPT115页)(1)
喷口送风的优点
射程远、送风口数量需要少、系统简单、投资较小。
常用场合
空间较大的公共建筑（如体育馆、影剧院、候机厅、展 览馆等）和室温允许波动范围要求不太严格的高大厂 房。
气流组织(PPT115页)(1)
4.条缝风口
或称条缝型风口。按风口的条缝数分有单条缝、 双条缝和多条缝等形式。
气流组织(PPT115页)(1)
(2)双层百叶风口 ▪ 是双层活动百叶风口的简称。 ▪ 它有两组相互垂直的活动可调叶片，分外层和内层布置，

空调房间的气流组织PPT64页

11
(二)半经验公式
若用Fn表示垂直于单股射流的房间横截面积，则 射流自由度可表示为 Fn / d0
射流的无因次距离为 x ax / Fn 第Ⅱ临界断面的无因次距离为 x =0.2 最大回流平均速度vhp
vhp Fn 0.69 v0 d0
12
四、平行射流的叠加
当两股平行射流距离比较 近时，射流的发展互相影 响。在汇合之前，每股射 流独立发展。汇合之后， 射流边界相交，互相干扰 并重叠，逐渐形成一股总 射流。总射流的轴心速度 逐渐增大，直至最大，然 后再逐渐衰减直至趋近于 零。
9
三、受限射流
当射流边界的扩展受到房间边壁影响时，就 称为受限射流。
不管是受限射流还是自由射流，都是对周围 空气的扰动，它所具有的能量是有限的，它 能引起的扰动范围也是有限的，不可能扩展 到无限远去，而受限射流还要受到房间边壁 的影响，因此形成了受限射流的特征。
10
(一)受限射流的几何形状
当射流不断卷吸周围空气时，周围较远处空气流必然要来补充，由于边 壁的存在与影响，势必导致形成回流(见图8-3)。而回流范围有限，则促 使射流外逸，于是射流与回流闭合，形成大涡流。在所谓的第Ⅱ临界断 面处，将出现极值:射流断面最大，射流流量最大，回流流速最大。
36
二、经济指标
气流组织设计的任务，就是以一定型式送进房间一定数量经过处理成 某种参数的空气，用以消除室内一定量的某种有害物使室内工作区空
气的某些参数的值和波动范围达到设计要求。换句话说，消除室内某
种有害物是以投入能量为代价的。因此，作为评价气流组织的经济指
标，就应能够反映投入能量的利用程度，为此，引入“投入能量利用
1
第八章 空调房间的气流组织
概述 送风口空气射流 回风口的空气汇流 送、回风口型式 气流组织的评价指标 气流组织形式 气流组织设计计算

空气调节课件-第六章


对于为多个负荷不 相同的房间服务的 空调系统，因各个 房间ε不相同，对室 内参数允许波动范 围大的，采用同一 送风状态。或调节 再热量。如果不行， 就要在系统的设计 和划分上采取措施。
6-2 室外空气状态变化时运行调节
室外空气状态时刻变化，不仅影响室内负荷的 变化，而且系统引入的新风直接影响到对空气 的处理过程。在一定条件下，室外新风本身具 有冷却和去湿的能力，运行时应充分利用以节 约能量。对全年运行的系统，应根据室外气象 条件的变化制定出合理运行的策略，在满足室 内空调要求下节约能耗。
目录
第六章 空调系统的运行调 节····6··-·1····室···内···负···荷···变···化···时···的···运···行···调·····2
节6-2····室···外···空···气···状···态···变···化···时···运3 行调 6节-3····变···风···量···系···统···的···调···20 节6-4····风···机···盘···管···系···统···的···运···行···调··············32 节······························· 37
第六章 空调系统的运行调节
全年运行的空调系 统是在夏季和冬季 最不利条件下设计 的。实际运行时的 负荷不一定等于设 计负荷，需要对空 调系统进行各种各 样的运行调节来满 足室内设计参数的 要求。
第六章 空调系统的运行调节
调节包括两方面： 1.如何根据室内负荷的变化对系统进行调节， 使室内温、湿度在允许范围内。
Φ=100% Φ=100%
一.调节再热量
2.变露点调节再热量
余湿、余热都变化，两者减小程度不同， ε可能增大也可能减小。

空调区的气流组织和空调风管系统PPT课件

全面孔板：在空调房间整个棚顶 （扣除布置照明灯具的面积）均匀 布置孔板 局部孔板：不是均匀布置，在顶棚 的两侧或中间布置成带状、梅花形 、棋盘形及按不同格式交叉排列的 孔板。
➢ 气流流型和应用场合
➢喷口送风
依靠喷口喷出的高速射流实现送风。将喷口和回风口布置在 同侧，空气以较高速度、较大风量集中由少数几个喷口射 出，射流行至一定过后折回，使空调区处于回流区。
LOGO
TONG FENG KONG TIAO
8 空调区的气流组织和空调风管系统
目录
8.1 空调区的气流分布形式 8.2 空调送风口、回风口的类型及应用场合 8.3 空调区气流组织的计算机气流性能评价 8.4 空调风管系统设计
空调区的气流组织：指合理布置送风口和回风口，使得 经过净化、热湿处理后的空气，由送风口送入空调区后 咋，再与空调区内空气混合、扩散或进行置换的热湿交 换过程中，均匀地消除空调区内的余热和余湿，从而使 空调区（距地面2以下）内形成比较均匀而稳定的温湿 度、气流速度和洁净度，以满足生产工艺和人体舒适的 要求，同时，还要由回风口抽走空调区内空气，或将大 部分回风返回到空调机组、少部分排至室外，或如果空 调机组采用全新风运行则将绝大部分回风排至室外。
净化空调空调
u 一种圆形散流器可用于一般舒适 性空调
特点：设置吊顶或技术夹层，风管 暗装工作量大，投资比侧送风高。
➢孔板送风
利用顶棚上面空间为稳压层，空气由送风管进入稳压层后， 在静压作用下，通过在顶棚上（扣除布置照明灯具的面积） 均匀布置孔板，均匀进入空调房间内的送风方式，回风口均 匀布置在房间下部。 类型和布置
温度波动范围1~2℃的场合。
8.1.2 置换通风系统
置换通风最早是在工业厂房用来解决室内污染物控制问题， 随着民用建筑室内空气品质问题的日益突出，置换通风方式 的应用逐渐转向民用建筑（办公室、会议室、剧院等） 使用条件：有热源或热源与污染源伴生，人员活动区域空气 品质要求严格，房间高度不低于2.4m，建筑、工艺及装修条 件许可且技术经济比较合理。 1、置换通风系统的基本原理 将经过处理的新鲜空气直接送入室内人员活动区，并在地板 上形成一层轻薄的空气湖。空气湖是由较冷的新鲜空气扩散 而成。室内人员及设备等内部热源产生向上的对流气流。新 鲜空气随着对流气流向室内上部流动形成室内运动的主导气 流。排风口设置在房间顶部，将热浊的污染空气排出，属于 下送上排的气流形式。（图8-19）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回风口形式可以简单，但要求应有调节风量的装置。
回风口的吸风速度：回风口位于房间上部时，吸风速度 取4.0～5.0m／s。回风口位于房间下部时，若不靠近 人员经常停留的地点取3.0～4.0m/S。若靠近人员经 常停留的地点，取玉1.5～2.0m／S。若用于走廊回风 时，取 1.0～1.5m／s。
蘑菇形回风口
【典型实例】
【实例1】科技馆空调设计
由于使用要求各异，系统划分复杂，空调设计中应充分考虑其功能、 使用时间、工程实际情况等因素，使空调系统达到使用灵活、管理方便、 费用节省的目的，在空调设计中，考虑展厅的通用性，风口布置高度为 6m，采用可调型圆形散流器上送风、侧上回风（回风口高度在4m）的 空调气流组织。
小结
侧送风口
送 风
散流器
口 喷射式送风口
孔板送风口
气 流
侧送侧回 上送下回
组
中送上下回
织
下送上回
上送上回。
第六单元 空调风系统及设备
【学习引导】
目的与要求
1.知道空调通风系统的气流组织、风道系统的 组成及风机的种类。
2.能说明不同的空调房间所采用的送风口类型。 3.会选择通风管道的安装形式及其安装方法。 难点：通风管道的选择及安装。
重点：空调通风系统的气流组织、风道系统的 组成、风机的种类及空调房间所采用的送风口 类型。
将送风口和回风口叠在一起，明装布置在房 间上部。对于那些因各种原因不能在房间 下部布置回风口的场合，上送上回是相当 合适的。但应注意控制好送、回风的速度， 以防止气流短路。
三、送风方式和送风口型式的选择原则
1.室内对温湿度的区域偏差无严格要求时，宜采用百叶风口 或条缝型风口进行侧送；当室温允许波动范围≥±1℃时，侧 送气流宜贴附；当室温允许波动范围≤0.5℃时，侧送气流应 贴附。 2.当空调房间内的工艺设备对侧送气流有一定阻挡或单位面 积送风量过大，致使工作区的风速超出要求范围时，不应采 用侧送。 3.当建筑层高较低、单位面积送风量较大，且有吊平顶可供 利用时，宜采用圆型、方型或条缝型散流器进行下送，或采 用孔板下送。 4.当单位面积送风量很大，而工作区又需要保持较低风速或 对区域温差有严格要求时，应采用孔板送风。
第一节：空调房间的气流组织
所谓气流组织，就是在是空调房间内合 理地布置送风口和回风口，使得经过净化 和热湿处理的空气，由送风口送入室内后， 在扩散与混合的过程中，均匀地消除室内 余热和余湿，从而使工作区形成比较均匀 而稳定的温度、湿度、气流速度和结净度， 以满足生产工艺和人体舒适的要求。
一、送、回风的形式
二、空调房间常用的气流组织形式
气流组织形式是指气流在空调房间内流动所 形成的流型。
气流组织的形式有多种多样，应该根据空调 要求，结合建筑结构特点及工艺设备布置 等条件合理选择。
按照送、回风口位置的相互关系和气流方向， 大致可分为如下几种：侧送侧回、上送下 回、中送上下回、下送上回及上送上回。
1、侧送侧回
三、送风方式和送风口型式的选择原则
5.室温允许波动范围等于或大于1℃的高大厂房或层高很高 的公共建筑，宜采用喷口送风。喷口送风时的送风温差宜取 8～12℃，送风口高度宜保持6～10m. 6.当送风量很大，无法安排过多的送风口，或需要直接向工 作区送风时，宜采用旋流风口送风。 7.当室内的散热量较大，且产热设备的上部带排热装置时， 宜采用地板下送风。 8.侧送风口的设置，宜沿房间平面中的短边分布；当房间的 进深很长时，宜采用双侧对送，或沿长边布置风口。 9.设计贴附侧送流型时，应采用水平与垂直两个方向均能进 行调节的双层百叶风口。双层百叶仅供调节气流流型之用， 不能用以调节送风量。因此，在风口之前（顺气流方向）应 装设对开式风量调节阀。
外观上分 方形 矩形
常用散流器的形式
矩形散流器及其在房间内的布置形式
3、喷射式送风口
喷射式送风口在工程上简称喷口，是一个渐 缩圆锥台形短管。 圆形喷口
其形状 矩形喷口 球形旋转风口。
喷口的渐缩角很小，风口无叶片阻挡，送风 噪音低而射程长，适用于大空间公共建筑， 如体育馆、电影院等。
喷射式送风口
一、送风口
侧送风口 散流器 喷射式送风口 孔板送风口
1、侧送风口
侧送风口：在房间内横向送出气流的风口称 之。 百叶送风口
侧送风口 格栅送风口 条缝送风
注：用得最多的是百叶送风口。百叶风口中 的百叶片做成活动可调的，既调节风量， 又能调节风向。
常用的侧送风口形式
2、散流器
散流器：散流器是安装在顶棚上的送风口， 自上至下送出气流。 盘式散流器、 直片式散流器、 形成平送和下送流型 流线型散流器 圆形
侧送侧回的送、回风口都布置在房间的侧墙 上。根据房间的跨度，可以布置成单侧送 单侧回和双侧送双侧回。
侧送侧回优点：
侧送侧回的送风射流在到达工作区之前，已 与房间空气进行了比较充分的混合，速度 场和温度场都趋于均匀和稳定，因此能保 证工作区气流速度和温度的均匀性。侧送 侧回的射流射程比较长，射流能得到充分 衰减，可以加大送风温差。侧送风不占顶 棚位置，可方便顶棚部位的艺术装饰，不 会因为有风口而影响装修的整体效果。 侧送侧回是用得最多的气流组织形式。
【典型实例】
【实例3】某商场空调风系统设计 在空调的送风系统中，办公室的送风形式采用风机盘管+新 风对室内进行空气调节，购物广场内采用吊顶式空气处理机 +新风的形式对室内进行空气处理。各空调区域的送风口形 式结合现场天花装修情况采用方型散流器风口下送风及双层 百叶风口侧送风，送风口风量均匀，风口平均风速为2.8m/s； 回风形式采用百叶回风口上回，风机盘管回风口风速为 0.8m/s，吊顶式空气处理机回风口风速为3.6m/s。在吊顶式 空气处理机连接的送风系统中，由于风量较大，风机风压及 产生的噪声也相对较高，为了降低系统风压及噪声对室内环 境产生影响，风机的出风口处接消声静压箱，回风口处接消 声回风箱。
常见空气分布器的形式、特征及适用范围
常见空气分布器的形式、特征及适用范围
常见空气分布器的形式、特征及适用范围
6、回风口
回风口多采用固定百叶式。有的只在孔口上装金属网格， 以防杂物被吸入；也有的为了适应建筑饰的需要，在 孔口上装各种颜色图案的格栅。还有一种专用于地面 回风的蘑菇形回风口。回风口的形状和位置根据气流 组织要求而定，多装在顶棚和侧墙上。若设在侧墙上 靠近房间下部时，为避免灰尘和杂物被吸入，风口下 缘离地面至少0.15m。
4、孔板送风口
孔板送风口：实际上是一块开有若干小孔的 平板，在房间内既作送风口用，又作顶棚 用。空气由风管进入楼板与顶棚之间的空 间，在静压作用下再由孔口送入房间。
特点：是送风均匀，气流速度衰减快，噪音 小，
适用范围：多用于要求工作区气流均匀、区 域温差较小的房间和车间。
孔板送风口
5.旋流送风口
4、下送上回
这种形式的送风口布置在下部，回 风口布置在上部。
特点：一是能使新鲜空气首先通过 工作区；二是由于是顶部回风， 房间上部余热可以不进人工作区 而被直接排走。
故对于室内余热量大，特别是热源 又靠近顶棚的场合，如大型计算 机房、电讯自动交换中心等，最 适合于采用这种气流组织形式。
5、上送上回
2、上送下回
上送下回的送风口位于房间上部，回风口则 置于房间的下部。
送风气流在进入工作区前就已经与室内空气 充分混合，易于形成均匀的温度场和速度 场，且能有较大的送风温差，从而降低送 风量，是最基本的气流组织形式。
▪
3、中送下回
某些高大空间的空调房间，其 上部和下部所要求的温差比 较大，为减少送风量，降低 能耗，在房间高度上的中部 位置采用侧送风口或喷口逆 风。将房间下部作为空调区， 上部作为非空调区， 回风 口设置在房间下部，为及时 排走上部非空调区的余热， 可在顶部设置排风装置。
共享空间由于建筑布置各层为跌落式平台，每层平台高度为10m，共 享空间高度为40m。此区域空调气流组织采取分区空调方式，在各层上 设置空调送风喷口，侧送风、下回风的空调气流组织、喷口喷射距离为 10～25m，覆盖下部空调区域，位于空调上部区域则采取排风形式将室 内的余热排出，有楼层部分空调区域采取可调型圆形散流器顶送风。空 调负荷计算和空调气流组织计算按分区空调进行计算。同时在近一层周 边玻璃幕墙地面处设置置换通风，解决幕墙空调负荷问题，确保空调区 域的院空调设计 医院洁净手术室空调系统主要用以控制手术室内温度、湿
度、气流、细菌以及有害气体,起到保护手术部位,防止发生 术后感染的作用。对于某些手术,如矫形手术、器官移植手 术等,空气净化程度对于降低术后感染具有显著的效果。单 纯依靠化学消毒与药物控制术后感染的方法已经不符合时代 的要求,空气洁净技术作为过程控制保障体系的重要环节已 逐步为外科手术抗感染控制所接受。增大送风口面积,增加 回风口数量既可以扩大主流区的单向流区域面积,同时可以 减少室内旋涡与手术区速度场的乱流度。 夏季设计工况下 采用二次回风系统可以达到降低能耗的目的,同时符合“湿度 优先控制”的理念。
旋流送风口是依靠起旋器或旋流叶片等部 件，使轴向气流起旋形成旋转射流，由于旋 转射流的中心处于负压区，它能诱导周围大 量空气与之相混合，然后送至工作区。旋流 风口送出旋转射流，具有诱导比大，风速衰 减快的特点，在通风空调系统中可做大风量 大温差送风以减少风口数量。安装在天花板 或顶棚上，可用于3米以内低空间，也可用大 高度大面积送风，高度甚至可达10米以上。 旋流风口有可调叶片旋流风口和阶梯旋流风 口两种形式。
