机械制图标准规范

机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。

本文将介绍机械制图的国家标准和技术制图的有关规定。

机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。

以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。

2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。

3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。

4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。

机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。

技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。

以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。

2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。

3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。

技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。

结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。

遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。

然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。

因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。

标准编号和名称
标准顺序号是按批准的先后顺序编排的，并无标准 分类的含义，当某项标准需分几个部分编写，每个部分 又相对独立地作为一个标准发布时，可共用一个顺序 号，并在同一顺序号之后增加编一部分序号，两者之间 用脚圆点隔开。
2001年12月11日我国加入WTO，承诺：中国应自 加入时起，使所有技术法规、标准和合格评定程序符合 《贸易技术壁垒协定》。
的指引线上注写尺寸数字及其公差。
3、共用尺寸线的注法 这种注法，在共用的一条尺寸线上可以只画
一个箭头；也可画多个箭头，依次指向同一方向。此注 法应用于以下两类不同场合：
第一类应用场合是圆弧。一组同心圆弧或圆心位于 同一条直线上的一组不同心圆弧的尺寸标注。需要注意 的是，依次注写的尺 寸数字务必与箭头指 向一致。
应的 计量单位的代号或名称”改为“……采用其他单位，则应注明
相 应的单位符号。” 3、关于尺寸线的终端形式，就国家标准中并列地给出了两种 形式，即箭头和斜线。其实，斜线作为尺寸终端的形式主要用 于建筑图样。为此，新标准中给出了两种终端形式的同时强调 指出：“机械图样中一般采用箭头作为尺寸线的终端”。
为了与国际惯例相通，我国标准批准年号已由两 位数改为四位数。
1、在新标准中明确地补充规定了，在图样上标注极限偏差 时，“上下偏差中小数点后右端的‘0’一般不予注出；如果为
了 使上下偏差的小数点后的位数相同，可以用‘0’补充。” 2、在装配图中，与标准件有配合功能要求的尺寸，可以仅标 注与之相配处的非标准件上的尺寸公差代号。这一规定，新旧 标准是一致的。
需注意的是，滚动轴承为非标准的外购件时，则仍 应按分数形式标注含孔、轴公差带的配合代号。对此， 新标准作了明确的补充规定。
JB/T5054.2-2000《产品图样及设计文件 图样的基本要求》对机械 图样（含零件图和装配图）中的技术要求，较为具体地提出了如下 九个方面的一般内容：

先从主视图开始标序号，主视 图编排完毕，再编排右视图， 然后俯视图。
9. 尺寸标注样例
角度 尺寸界线应沿径向引出，尺寸线画成圆弧，圆 心是角的顶点。尺寸数字应一律水平书写，一 般标注在尺寸线的中断处，必要时也可按右图 的形式标注。 大圆弧 在图纸范围内无法标出圆心位置时，可按右图 标注。 球面 标注球面的尺寸，应在ø或R前加注“S”。不 致引起误解时，则可省略。
材料表：
材料表放在标题栏的上方。 材料表应包含件号、图号或标准号、名称及规格、数量、 材料牌号、重量、备注等信息。
主要有3种比例系列 1、原始比例，1：1，适用于零 件比较小，一张图可以放下的情 况。
2、放大比例，5：1，2：1或者 其他比例。适用于，零件小，结 构复杂，需要放大才能表达清楚 的情况。
06.CAD尺寸标注的设置
调整的设置 调整方式 选择第一个，最佳效果即可。 标注特征比例 选按布局缩放标注。我比较习惯布 局作图，所以我选的是按布局。模 型空间作图，要选全局比例。 文字位置 选尺寸线旁边。
06.CAD尺寸标注的设置
主单位的设置 精度，小数点后2位；后续消零一定 要选上，要不然后边带2个零，很难 看。 线性标注 单位格式选择小数； 角度标注 单位格式选择十进制； 其余按系统默认即可。
06.CAD尺寸标注的设置
符号和箭头的设置 机械制图中，常用的箭头为实心闭 合箭头，大小2.5个单位。
圆心标记、折断标注、半径折弯标 注、线性折弯标注和弧线标注这些 用的不多，使用系统默认即可。
06.CAD尺寸标注的设置
文字的设置 文字外观 高度设置为3.5个单位，文字样式选 择自己常用的样式。 文字位置 垂直和水平位置，设置为置中。文 字偏移，1个单位即可。视图方向， 工程上习惯从左到右看图。 文字方向 一般为与直线对齐。 选项 不需要文字边框。

2.平面图形的线段分析
平面图形由线段组成，各线段必须有定形尺寸，但 定位尺寸则不一定，据此可以将线段分为三类：
(1) 已知线段
具有定形尺寸、两个方向定位尺寸的线段。
如矩形80、10， 30和 10， 18等 如矩形80、10，同心圆Ф30和Φ10，圆弧R18等。 80
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
3）连接两内接圆弧
已知连接弧半径R
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（半径相减），定切点K1、K2； c）光滑连接。
4）连接两内、外接圆弧 已知连接弧半径R 连接两内、
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（分别半径相减、相加），定 切点K1、K2； c）光滑连接。
第三节
3．注意事项
图 3-7 基本图线的应用
3．注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当细虚 线处于粗实线的延长线上时，为表明可见与不可见轮廓的界 线，应留出间隙。 (3) 画圆时，中心线超出轮廓线3～5mm。当圆太小时， 可用细实线代替点画线。 见图3-8。
是图形与实物的线性尺寸之比。 分为原值、缩小、放大三种。 比例值从表3-2中选取。
a) 1:2
b) 1：1 图3-6 不同比例的图形
c) 2：1
三、字体（GB/T14691－1993） 字体（GB/T14691－1993）
图样中书写的字体必须做到： 字体工整、笔画清楚、间隔均匀、排列整齐。 1. 字号 表示字体高度，代号为h。系列有：1.8、2.5、 3.5、5、7、10、14、20，单位mm。 2. 汉字 采用长仿宋体，字高一般不小于3.5号字，字宽为 ≈0.7h。 3. 字母和数字 可写成斜体和直体，斜体字字头向右倾75°。 指数、分数、极限偏差、注脚的数字及字母，一 般采用小一号字体。

机械制图要求规范-国家标准引言机械制图是工程设计过程中必不可少的一部分，它起到了沟通设计师和制造者之间的重要作用。

为了确保机械制图的质量和一致性，国家对机械制图的要求进行了规范化。

本文将介绍国家标准中对机械制图的要求规范，帮助读者更好地了解机械制图的基本要求和规范。

一、图纸格式1.图纸尺寸应根据实际设计需要确定，常见的尺寸有A4、A3、A2等。

在图纸的右下角应注明图纸尺寸信息。

2.图纸页边距应合理设置，一般为20mm，以保证图纸的美观和工作区域的合理利用。

3.图纸的标题栏应明确标注图纸名称、图号、版本、制图人、审核人等信息。

二、视图投影1.视图投影是机械制图中最基本的内容之一。

视图的选择应能够清楚地表达零件的形状和尺寸。

2.视图应按照国家标准规定的投影方式进行绘制，常用的有主视图、俯视图、右视图等。

3.视图之间应有适当的距离和比例关系，以保证图纸的美观和易读性。

视图与边框之间的距离一般为5mm。

4.视图的比例尺应根据实际需要确定，常用的有1:1、1:2、1:5等。

三、尺寸标注1.尺寸标注是机械制图中非常重要的一部分，它标明了零件的大小和形状。

2.尺寸标注应使用国家标准规定的标注方法和符号，确保标注的一致性和准确性。

3.尺寸标注的位置应遵循一定的规则，一般都放在视图右侧，并与之相关联。

4.尺寸标注的字体大小应合适，一般为2.5mm，以保证标注的清晰可读。

四、剖视图和细节图1.当零件的内部结构和细节无法通过常规视图揭示时，可以采用剖视图或细节图的方式进行表达。

2.剖视图应按照国家标准规定的剖视投影方法进行绘制，同时配上剖面符号和剖视线。

3.细节图应能够清楚地显示出零件的局部细节，一般需注明细节图对应的视图。

五、表面粗糙度和配合公差1.表面粗糙度和配合公差是机械制图中需要特别注意的内容，它们直接关系到零件的功能和质量。

2.表面粗糙度应按照国家标准规定的符号和数值进行标注，以确保读者能够正确理解零件的表面质量要求。

机械制图尺寸标注标准机械制图尺寸标注标准一、尺寸及公差标注原则1、尺寸标注应准确，符合国家标准要求，单位选择应统一；2、尺寸标注应清晰明了，上下表示应统一；3、尺寸不能部分标注；4、公差应标明，并应完全体现出整个误差包络范围；5、标注的尺寸应压缩为采用全数字表示方式，仅字母或缩写不明确其正确意义时，可采用字母或缩写加上相应解释；6、有些由科学取精、取偏后计算而来的尺寸，应当标注可用计算方式计出；7、特殊尺寸标注应注明计算方法，并有明确的计算公式；二、尺寸表示方法1、直接标注：正确而简洁的表示方式，适用于直锥、内圆孔、倒角和螺纹等，采用数字和单位组合，在图面上用线表示位置；2、间接标注：以箭头或虚线圆弧两点连线的中点表示，适用于圆柱孔、抛两个圆弧的中心点的距离表示；三、尺寸简写1、公差表示简写：标注安全尺寸时，可用负号“――”代替加减号“±”。

如内圆孔直径一般标注D～代表D-负公差D+正公差；2、单位简写：通用简写可在米、厘米、毫米或其他单位简写前加上“n”，n表示通用简写意义；3、特殊简写：比如，可有尺寸简写1/4形式m，r表示半径，A、B表示平行边长；四、尺寸表示规范1、量具尺寸表示应以整数标注，小数不能大于2位；2、表示的尺寸和公差要一一对应，误差不能交叉；3、图面标注的尺寸及公差数值不能大于部件实际外形尺寸，而表示公差不能小于实际公差范围；4、通用尺寸及公差，可不必表示明确。

如4-4H、4H，均表示M4-4H；5、尺寸及公差不能缺，但可用中文表示工件型式，如：“平面”“曲面”；6、应将螺纹公差表示在螺纹标注处，但螺纹种类、级数和气孔位置可在其他视图注明；7、标注的各尺寸的位置及其标注方式，应统一，不混用或各自另注；8、坐标传递应统一，“X”、“Y”、“Z”等坐标系统应靠下加标注，但可使用角度代替X、Y或Z轴；9、组件尺寸一律在上表面标注；10、标注样式、大小、位置等应统一，不应影响视觉清晰度；11、标注不够清楚，应另附描述说明。

机械制图规范机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。

必要时，也允许选用所规定的加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

三、标题栏gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。

四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。

需要按比例绘制图样时，应由规定的系列中选取适当的比例。

为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。

一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。

当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。

五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。

字体的高度(用h表示)的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。

字体高度代表字体的号数。

1. 汉字汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。

汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。

长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。

一般采用斜体，斜体字字头向右倾斜，与水平线约成75?角。

在同一图样上，只允许选用一种形式的字体。

六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998《技术制图图线》中规定了15种基本线型，每种基本线型的变形有四种。

图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是,:2:1。

1-2、比例（GB/T14690-93）
比例的定义： 指图形与实物相应要素的线性尺寸之比。
种 类
比 例
原值比例
1：1
放大比例
2：1 5：1 1×10n：1 2×10n:1 5×10n:1
缩小比例
1：2 1：5 ：101： 1×10n 1：2×10n 1：5×10n
1.各种图线作图要求
1-5尺寸注法（GB4458.4—8成
通常一个完整的尺寸标注形式包括了尺寸界线尺寸线、箭头和尺寸数字四个要素。
⑴尺寸界线 用细实线绘制，由图形的轮廓线、轴线或对称中心线引出（如60）并可由轮廓线、轴线或对称中心线代替（如22）。 尺寸界线应超过尺寸线2 — 3mm 一般情况下尺寸界线应与尺寸线垂直，必要时也可倾斜。
用细实线绘制，与所标注的线段平行。 尺寸线不能被其他图线代替，也不能作为其他图线的延长线，即必须单独画出。标注圆或圆弧的尺寸时 尺寸线应过圆心。
⑶ 箭头 为尺寸线终端形式中的一种，箭头的画法如图所示。 作图时若画箭头的位置不够,可用45°斜线或圆点来代替，如下图所示。
注意：1.图形不论放大或缩小均应注其实际尺寸； 2.一般将作图的比例写在标题栏比例栏目中。
1-3字体 （GB/T14691-93）
1.汉字 图样中的汉字应写成长仿宋体。 字体的字号表示字的书写高度（h)，有1.8、2.5、3.5、5、7、10、14、和20（mm）等字号，字宽一般为 。 按规定汉字字高不得小于3.5mm。 长仿宋体的书写要领是： 横平竖直 起落有锋 结构匀称
第1章 <机械制图>国家标准规定
单击添加副标题
1993 —为该标准颁布的年份。
基本常识： 国家标准代号中各字母、数字表示的意义 为了规范各项技术工作，国家标准技术制图颁布了一系列的标准。 标准代号中 GB —为国(Guo)标(Biao)二字汉语拼音第一个字母， 意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。

机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。

制图时，应根据实际需要选择合适的图纸幅面。

2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。

栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。

二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。

实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。

制图时，应根据实际需要选择合适的线条。

2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。

尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。

制图时，应按照国家标准正确使用符号。

三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。

制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。

2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。

制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。

四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。

绘图时，应保证图纸清晰、整洁。

2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。

制图时，应按照规范要求进行绘图。

3. 图纸审核：机械制图完成后，应进行审核。

审核内容包括图纸的完整性、准确性、一致性等。

审核通过后，方可进行后续的制造、加工等环节。

机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。

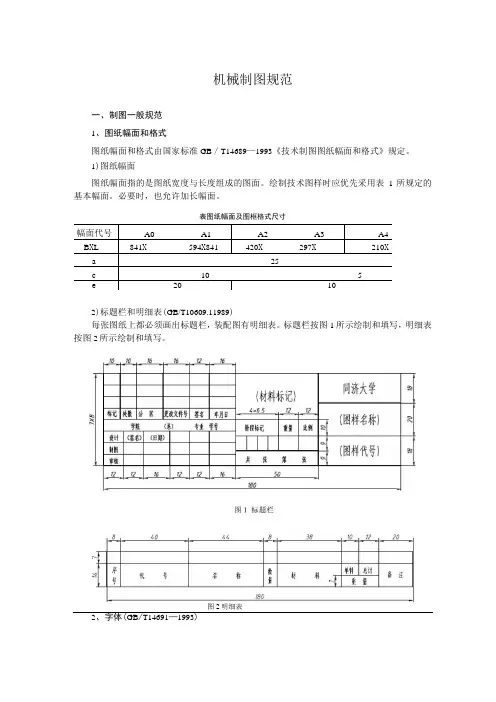

机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T14689—1993《技术制图图纸幅面和格式》规定。

1)图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。

绘制技术图样时应优先采用表1所规定的基本幅面。

必要时，也允许加长幅面。

表图纸幅面及图框格式尺寸2)标题栏和明细表(GB/T10609.11989)每张图纸上都必须画出标题栏，装配图有明细表。

标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

图2明细表2、字体(GB/T14691—1993)（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。

（2）字体的号数，即字体高度h,其公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20mm。

（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。

汉字的高度h不应小于3.5mm,其字宽一般为h/<2（约0.7h）。

（4）汉字书写的要点在于横平竖直,注意起落,结构均匀,填满方格。

（5）字母和数字分为A型和B型。

A型字体的笔画宽度d为字高（h）的1/14,B型字体笔画宽度为字高的1/10。

在同一图样上只允许选用一种型式的字体。

字母和数字可写成斜体或直体,但全图要统一。

斜体字字头向右倾斜,与水平基准线成75°。

3、图线1）基本线型根据国标GB/T17450—1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。

2）图线的宽度图线的宽度应根据图形的大小和复杂程度，在下列数系中选择:在机械图样上,图线一般只有两种宽度,分别称为粗线和细线,其宽度之比为2：1。

在通常情况下，粗线的宽度采用或，细线的宽度采用或5在同一图样中,同类图线的宽度应一致。

4．比例二、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。

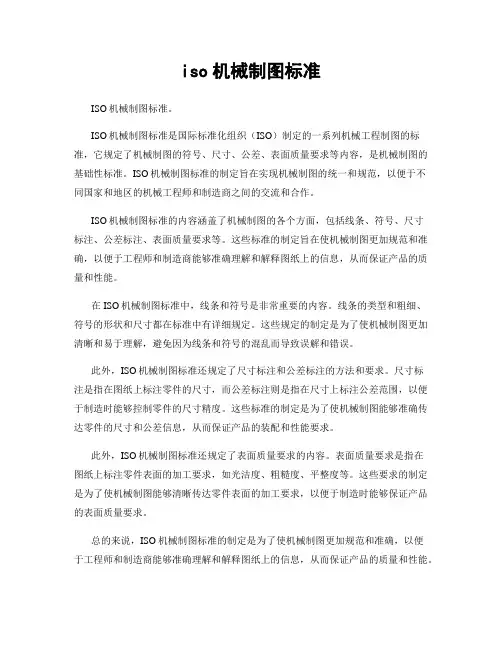

iso机械制图标准ISO机械制图标准。

ISO机械制图标准是国际标准化组织（ISO）制定的一系列机械工程制图的标准，它规定了机械制图的符号、尺寸、公差、表面质量要求等内容，是机械制图的基础性标准。

ISO机械制图标准的制定旨在实现机械制图的统一和规范，以便于不同国家和地区的机械工程师和制造商之间的交流和合作。

ISO机械制图标准的内容涵盖了机械制图的各个方面，包括线条、符号、尺寸标注、公差标注、表面质量要求等。

这些标准的制定旨在使机械制图更加规范和准确，以便于工程师和制造商能够准确理解和解释图纸上的信息，从而保证产品的质量和性能。

在ISO机械制图标准中，线条和符号是非常重要的内容。

线条的类型和粗细、符号的形状和尺寸都在标准中有详细规定。

这些规定的制定是为了使机械制图更加清晰和易于理解，避免因为线条和符号的混乱而导致误解和错误。

此外，ISO机械制图标准还规定了尺寸标注和公差标注的方法和要求。

尺寸标注是指在图纸上标注零件的尺寸，而公差标注则是指在尺寸上标注公差范围，以便于制造时能够控制零件的尺寸精度。

这些标准的制定是为了使机械制图能够准确传达零件的尺寸和公差信息，从而保证产品的装配和性能要求。

此外，ISO机械制图标准还规定了表面质量要求的内容。

表面质量要求是指在图纸上标注零件表面的加工要求，如光洁度、粗糙度、平整度等。

这些要求的制定是为了使机械制图能够清晰传达零件表面的加工要求，以便于制造时能够保证产品的表面质量要求。

总的来说，ISO机械制图标准的制定是为了使机械制图更加规范和准确，以便于工程师和制造商能够准确理解和解释图纸上的信息，从而保证产品的质量和性能。

通过遵循ISO机械制图标准，可以实现机械制图的统一和规范，促进国际间的交流和合作，推动机械工程行业的发展。

（1：2.5）
（1：2.5×10n）
（1：3）
（1：3×10n）
（1：4）
（1：4×10n）
1：5
1：5×10n
（1：6）
（1：6×10n）
1：10
放大
2：1
2×10n：1
（2.5：1）
（2.5×10n：1）
（4：1）
（4×10n：1）
5：1
5×10n：1
1×10n：1
3.1字体（GB/T 14691-1993《技术制图字体》）
297×420
210×297
e（无装订边时）
20
10
c（非装订边）
10
5
a（装订边）
25
图1-1有装订边的图框格式
1.2标题栏和明细栏
图1-2明细栏、标题栏格式
每张图样都必须有标题栏。标题栏的位置见图1-1，标题栏的绘制（线型、尺寸大小）和填写应遵循GB/T 10609.1-1989《技术制图标题栏》（见图1-2）。
字体书写必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
字体号数（h）的公称尺寸系列为（mm）：1.8，2.5，3.5，5，7，10，14，20。汉字高h不小于3.5mm，上下标的字体高度应比正常字体小一号。
汉字应采用长仿宋体（字宽～0.7h），和国家正式公布推行的简化字。
字母和数字分A型和B型，A型字体的笔画宽度为h/14、B型字体的笔画宽度为h/10；字母和数字的书写有直体和斜体。同一张图样的字体型式和书写方法应一致。
0.5mm或0.7mm，相应的细线宽度为0.25mm或0.35mm。同一图样中的同类图线的宽度应一致。
3.2尺寸注法（GB/T 4458.4-2003《机械制图尺寸注法》）

机械制图1.每个产品或零、部件，应尽可能分别绘制在单张图样上。

如果必须分布在数张图样时，主要视图、明细栏、技术要求，一般应配置在第一张图样上。

（主要针对复杂外壳或者装配图等）2.零（部）件和总装图必须标注净重，以千克为单位时不标注单位。

重量小于10克的零（部）件可以用克做单位，要标注单位g。

3.按比例绘制图样时应由表1规定的系列中选取适当的比例，必要时也允许选取表2中的比例。

4.产品图样只有1张图纸时，可省略填写页码。

当超过一张时，需标明共几页，第几页。

5.装配明细栏表头的高度为14mm，其余每栏的高度为7mm。

6.技术要求规范：(1)条文应编顺序号，仅有一条时，不写顺序号；(2)顺序号后应加标点符号“.”；(3)每一条文最后不加标点符号；(4)技术要求序号中的内容，应按照总装配图、部件图、零件图的“设计要求→工艺加工→检验方法→搬运规定”的顺序来编制。

7.产品图样中的汉字、字母、数字均采用Chinesef_fs。

字符大小的公称尺寸系列为：1.8、2.5、3.5、5、7。

汉字的宽高比一般为0.7，字母、数字的宽高比一般为0.5。

当汉字与字母、数字混合使用时，宽高比应根据汉字进行设定。

8.图样中的箭头设置如下图：9.当零件较小，尺寸无法标注时，可按如下标注：10.标注剖面为正方形结构尺寸时，可在正方形边长尺寸数字前加注符号“□”或“B×B”11. 标注板状零件的厚度时，可在尺寸数字前加注符号“t”12.45°倒角和非45°倒角的标注如下：13. 同一零件相隔的剖面或断面应使用相同的剖面线，相邻零件的剖面线应该用方向不同间距不同的剖面线14. 特定剖面符号分类示例如下图：15. 局部放大图设置如下：16.表面粗糙度：17.钢板、铜板的表面和冲切断裂面一般不必标注表面结构要求符号及等级，如有特殊要求的，要标注表面结构要求符号及等级，然后由工艺员安排相应的加工设备和工序来达到图纸要求，例如：钢板的表面用磨床加工和研磨加工、用精冲工艺提高钢板的冲切断裂面的表面结构要求等级。

机械制图国家标准分析1. 引言随着机械制图技术的发展，为保证各种工程机械装配的精确度和可靠性，不同国家制定了各自的机械制图国家标准。

这些标准规范了机械制图的要求和方法，使得不同厂家和设计师之间的技术交流更加便捷和准确。

本文将对几个常见的机械制图国家标准进行分析，以便更好地理解和应用这些标准。

2. ISO制图标准ISO（国际标准化组织）制图标准是国际上最为常用的机械制图标准之一。

ISO制图标准独立于任何具体的国家或地区，被广泛应用于全球范围内的机械工程设计。

ISO制图标准主要包括以下几个方面的内容：•图样符号符号化标准：ISO制图标准规定了一套统一的图样符号系统，用于标示机械制图中的不同元素和特征。

这些符号的应用使得不同制图人员能够快速理解和解释图纸上的设计意图。

•尺寸和公差规范：ISO制图标准对机械零件的尺寸和公差进行了具体的规范和要求。

通过统一的尺寸和公差标准，可以确保不同厂家生产的零件能够互换使用，提高了生产效率和零件的可靠性。

•投影方法和视图规范：ISO制图标准规定了常用的投影方法和视图规范，如正投影、轴侧视图等。

这些规范使得不同制图人员能够使用相同的视图来描述和表达设计模型，减少了误解和沟通成本。

3. ANSI制图标准ANSI（美国国家标准协会）制图标准是美国国内最为常用的机械制图标准。

与ISO制图标准类似，ANSI制图标准也对图样符号、尺寸和公差、投影方法等方面进行了规范。

然而，由于地域差异和历史原因，ANSI制图标准在一些方面存在不同于ISO制图标准的特点。

其中，ANSI制图标准与ISO制图标准最大的区别之一在于尺寸和公差的规范方式。

ANSI制图标准采用基本尺寸和公差系统（GD&T），相对于ISO制图标准更加强调尺寸和公差的逻辑关系，使得不同制图人员能够更加准确地理解和应用尺寸和公差规范。

此外，ANSI制图标准还包括了电气和电子制图的规范，这是与ISO制图标准之间的另一个明显差异。

机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用 5 种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。

必要时，也允许选用所规定的加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

三、标题栏gb/t10609.1-89 对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。

四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。

需要按比例绘制图样时，应由规定的系列中选取适当的比例。

为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或者过小时，可选用表规定的缩小或者放大比例绘制，但尺寸标注时必须注实际尺寸。

普通来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。

当某个视图需要采用不同比例时，可在视图名称的下方或者右侧标注比例。

五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔划清晰、间隔均匀、罗列整齐。

字体的高度(用 h 表示)的公称尺寸系列为 1.8，2.5，3.5，5，7，10，14，20mm。

字体高度代表字体的号数。

1. 汉字汉字应写成长仿宋体，并应采用国家正式发布推行的简化字。

汉字的高度不应小于 3.5mm，其字宽普通为字高的 2/3。

长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。

普通采用斜体，斜体字字头向右倾斜，与水平线约成 75?角。

在同一图样上，只允许选用一种形式的字体。

六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998 《技术制图图线》中规定了 15 种基本线型，每种基本线型的变形有四种。

④可以充分利用轧制型材组焊成所需要的结构，这些轧制型材可以是标准的，也可
二、焊接结构及焊缝标注
焊接结构的特点
④可以充分利用轧制型材组焊成所需要的结构，这些轧制型材可以是标准的，也可以按需要 设计成专用(非标准)的，这样的结构质量轻、焊缝少。
⑤可以和其他工艺方法联合制造，如设计成铸-焊、锻-焊、栓-焊、冲压-焊接等联合的金属 结构。
要有利于实现机械化和自动化焊接。为此，应尽量采用简单、平直的结构形式；减少短而不 规则的焊缝；一条焊缝上其截面应相同；要避免采用难以弯制或冲压的具有复杂空间曲面的结 构；尽量减少施焊时的翻身次数；组装时，定位和夹紧应方便。
二、焊接结构及焊缝标注
焊接设计的基本原则
3）尽量减少焊接量 除了前述尽量多选用轧制型材减少焊缝外，还可以利用冲压件代替部分焊件；结构形状复杂，
二、焊接结构及焊缝标注
焊接设计的基本原则
为了使设计能达到上述的基本要求，设计焊接结构时，应遵循下列的设计原则： 1）合理选择和利用材料 所选用的金属材料必须同时满足使用性能和加工性能的要求，前者包括强度、韧度、耐磨、
耐蚀、抗蠕变等性能；后者主要是焊接性能，其次是其他冷、热加工性能，如热切割、冷弯、 热弯、金属切削及热处理等性能。
一、基本标准
简化后
简化前
一、基本标准
一、基本标准
轮廓画法
一、基本标准
轮廓画法
一、基本标准
省略剖面符号的画法
一、基本标准
剖面符号的涂色画法
一、基本标准
较大剖面的画法
更多的图样画法请参考GB T16675.1-2012技术制图 简化表示法 第1部分： 图样画法
一、基本标准
GB T16675.2-2012技术制图 简化表示法 第2部分：尺寸注法

图纸大小及格式为了便于统一管理和使用，图纸的大小及规格应优先使用表2-1中的图幅及规格（见图2-7、图2-8），如实际需要时，可将图纸按规定的加长量加长，一般加长量为原长的1/2。

表2-1代号A0A1A2A3A4A5B ×L 841×1189 594×841 420×594297×420210×297 184×210a 25c 10 5d2010图样比例图样比例一般采用表2-2中比例，特殊情况，可采用实际需要的比例。

表2-2 各种图样比例注：n 为正整数 字体及大小各种说明及标注的中文字采用长仿宋体，并采用国家正式公布的简化字，这一点在计算机绘图中并不难做到。

目前计算机软件中安装有国家公布的简化汉字系统，也有仿宋体供选择。

字体的大小或号数，也就是字体的高度（mm ），分为20、14、10、7、5、3.5、2.5等七种，英文和阿拉伯数字一般采用斜体，即其字头向右与垂直线成15°角。

图线类型及大小图线是构成图样的各种线条，是构成图样的主要部分。

一般图线有8种类型，其中粗实线和粗点划线的宽度为b ，b 按图形大小即图样复杂程度在0.5~2mm 之间选择，其他6种线的宽度均为b /3，具体情况见下表。

剖面形式为了区分不同的材料，国家制定了不同材料的剖面表示形式，下面是8种常见材料的剖面形式。

与实物相同 1:1缩小的比例1:1.5 1:2 1:2.5 1:3 1:4 1:5 1:10n 1:1.5×10n 1: 2×10n 1: 2.5×10n 1: 5×10n放大的比例2:1 2.5:1 4:1 5:1 10×n :1名称 图线线宽 主要用途粗实线 b 可见的轮廓线和过渡线粗点划线 b 有特殊要求的线或表面的表示线细实线b/3 尺寸线及尺寸界线，剖面线，重合剖面的轮廓线，螺纹的牙底线及齿轮的齿根线，引出线，分界线及范波浪线 b/3 断裂处的边界线，视图和剖视图的分界线 细点划线b/3 轴线，对称中心线，轨迹线，节圆及节线双点划线b/3 相邻辅助零件的轮廓线，极限位置的轮廓线，假想投影轮廓线，中断线等 虚线 b/3 不可见轮廓线及过渡线双折线b/3断裂处的边界线。
