光缆线路工程建设相关标准9. 1光缆线路工程建设相关标准9. 1. 1国家标准（GB）（1）GB 50373—2006《通信管道与通道工程设计规范》本规范主要对通信系统工程的管道及通道的规划与设计作出规定和要求。
主要内容包括总则、通信管道及通道的规划与设计原则、通信管道及通道的路由及位置的确定、通信管道容量的确定、管材的选择、通信管道的埋设深度、通信管道的弯曲及段长、通信管道的敷设、人（手）孔设置、光（电）缆通道和光（电）缆进线室设计等内容。
一本规范适用于城市新建地F通信管道及通道工程的设计。
（2）GB 50374-2006《通信管道工程施工及验收技术规范》本规范主要对通信系统工程的管道的施工及验收作出规定和要求。
主要内容包括总则；器材检验；工程测量；上方工程；模板、钢筋、混凝土及砂浆；人（手）孔、通道建筑；敷设管道和工程验收等内容。
是通信管道工程施工、监理、随工验收、竣工验收、编制竣工文件等工作的技术依据。
本规范适用于新建、扩建、改建通信管道」程的施工和验收工作。
9. 1. 2行业标准（YD）（l）YD5102. 2005《长途通信光缆线路工程设计规范》本规范丰要内容包括光缆传输系统、容量选择、线路路由、线路敷设、站址选择和线路防护。
本规范适用于新建长途通信陆地光缆传输系统的线路工程设计，改建、扩建及其他类似光缆线路工程可参照执行。
（2）YD 5121-2005《长途通信光缆线路工程验收规范》本规范主要内容包括总则、光缆器材及光缆路由、光缆敷设安装、光缆接续安装、光缆中继段测试、竣工文件编制、工程验收等内容。
工程验收包括：随工质量检验、工程初验、工程试运转及工程终验。
本规范适用于新建长途通信光缆线路工程施工质量验收。
改建、扩建及其他光缆线路工程也应参照执行。
（3）YD5137. 2005《本地通信线路工程设计规范》本规范的主要内容包括本地通信工程电缆（铜线对市内通信电缆）线路设计、光缆线路设计、光（电）缆线路防护和电缆线路传输设计等内容。
电力通信光缆工程施工规范电力通信光缆工程施工规范一总则本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求，是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。
适用于本系统新建、扩建和改建的电力光缆线路工程.各种光缆线路工程所用器材的规格、质量等均应符合本规范和设计文件要求，工程中不准使用未经鉴定合格的器材.施工单位制定的施工操作规程应贯彻本规范的要求。
本规范适用于电力光缆通信线路，包括光纤复合架空地线（OPGW）、全介质自承式光缆（ADSS）和普通光缆.本规范未包含的内容按设计文件办理。
二引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文.本规范实施时，所示版本均为有效。
所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。
GB/T12357 通信用多模光纤系列GB/T 9771-2000(所有部分）通信用单模光纤系列GB/T15972-1998（所有部分）光纤总规范（eqv IEC 60793—1—1995）GB/T 7424。
1—1998 光缆第1部分总规范（eqv IEC794—1-1—1996）GB/T 7424。
4—2003 光缆—第4部分：分规范光纤复合架空地线GB/T 12507.1-2000 光纤光缆连结器第1部分:总规范DL/T 832—2003 光纤复合架空地线 DL/T 788—2001 全介质自承式光缆DL/T 767—2003 全介质自承式光缆(ADSS）用预绞丝金具技术条件和试验方法DL/T 766-2003 光纤复合架空地线（OPGW)用预绞丝金具技术条件和试验方法YD 5102—2005 长途通信干线光缆传输系统线路工程设计规范YD 5137-2005本地通信线路工程设计规范YD 5138—2005本地通信线路工程验收规范YD 5148-2007 架空光(电）缆通信杆路工程设计规范YD/T 908—2000 光缆型号命名方法YDJ 44—89 电信网光纤数字传输系统工程施工及验收暂行技术规定JB/T 8137—1999 电线电缆交货盘IEC 60794—4-1-1999 光缆第4—1部分:用于高压架空电力线的光缆IEC 60794－4：2003 光缆第4部分:分规范－沿电力线架设的光缆IEEE Std 1138-1994 用于公用电力线路的光纤复合架空地线IEEE标准三定义3.1 光纤复合架空地线（OPGW-optical fiber composite overhead ground wire)具有普通架空地线和光纤通信能力双重功能的复合线缆。
光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特殊地段可适当调整。
电杆与其它建筑物最小净距要求详见下表：2、一般选用杆高为7m，梢径为130mm。
特殊地段、跨越障碍物或县、省、国道公路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：3、架空杆路的基准杆距为50m，可根据实际地形适当调整（每公里平均不能少于17.5条）。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：8、安装在水洼地、鱼塘和水流易冲刷的低洼地段的电杆，应做石护墩加固。
9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。
具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。
2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

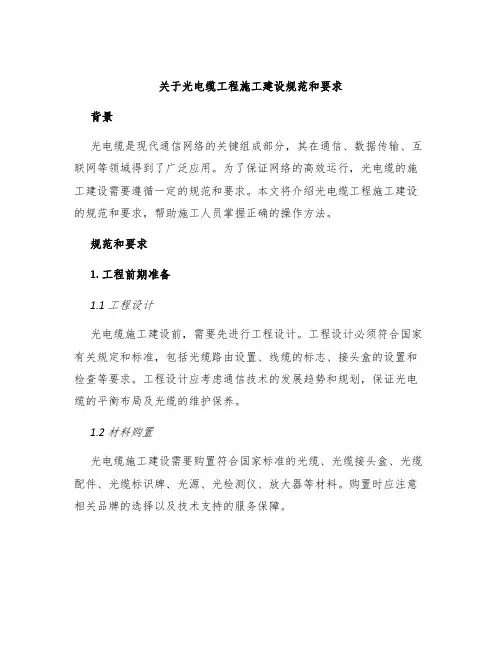

关于光电缆工程施工建设规范和要求背景光电缆是现代通信网络的关键组成部分，其在通信、数据传输、互联网等领域得到了广泛应用。
为了保证网络的高效运行，光电缆的施工建设需要遵循一定的规范和要求。
本文将介绍光电缆工程施工建设的规范和要求，帮助施工人员掌握正确的操作方法。
规范和要求1. 工程前期准备1.1 工程设计光电缆施工建设前，需要先进行工程设计。
工程设计必须符合国家有关规定和标准，包括光缆路由设置、线缆的标志、接头盒的设置和检查等要求。
工程设计应考虑通信技术的发展趋势和规划，保证光电缆的平衡布局及光缆的维护保养。
1.2 材料购置光电缆施工建设需要购置符合国家标准的光缆、光缆接头盒、光缆配件、光缆标识牌、光源、光检测仪、放大器等材料。
购置时应注意相关品牌的选择以及技术支持的服务保障。
1.3 现场勘测在光电缆施工建设之前，需要进行现场勘测。
在勘测过程中，要明确地了解采光的具体情况和工程所处位置的地形、建筑物地下管道等信息。
2. 工程施工2.1 施工管理光电缆施工建设中，应按照施工计划安排施工进度，制定施工流程和操作规程，合理分配施工人员和设备资源。
同时，要对现场环境进行监控和管理，保障施工作业的秩序和安全。
2.2 线缆布线线缆布线包括沟槽开挖、沟槽深度、沟槽安全支撑、线缆敷设、线缆深度、缆绳张力、管道防腐等工作。
施工人员要认真指导施工队员进行布线，并严格按照规范要求操作。
2.3 接头施工接头施工需要严格按照规范，包括接头盒的选择、箱体的尺寸、接口的数量和类型、光纤捆绑的方式、接头的具体操作方法等。
在接头施工过程中，需要用光源、光检测仪进行光功率测试，确保接头损耗不超过国家标准要求。
3. 工程验收3.1 施工验收施工完成后，需要进行施工验收。
验收人员应仔细检查接头、线缆、标志、接头盒、管井、光缆敷设等项目的质量和规范，确保施工符合相关规范要求。
3.2 光功率测量光功率测量是工程验收的重要内容之一。
使用光源、光检测仪对光功率进行测量，确保功率损耗符合国家标准。
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。
应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。
上下装置与拉线方向呈“T”形垂直。
光缆线路工程施工程序规范第一章总则第一条为保证光缆线路工程施工质量和安全，依据相关法规和标准，制定本规范。
第二条本规范适用于光缆线路工程的施工项目。
第三条光缆线路工程施工应遵守相关法规和标准，严格按照工程设计图纸和施工方案进行施工。
第四条光缆线路工程施工应具备相应的资质和技术能力，严格遵守相关规定，保证工程质量和安全。
第二章施工前准备工作第五条施工前，应对工程现场进行全面勘察，了解地形、地貌、地质等情况，制定合理的施工方案。
第六条施工前，应对施工人员进行培训，确保施工人员具备相关技术和安全知识。
第七条施工前，应对施工设备和材料进行检查，保证施工设备完好，材料符合要求。
第八条施工前，应制定施工计划和施工进度表，合理安排施工流程。
第九条施工前，应与相关部门协商，确定通讯线路走向，避免干扰其他线路和设施。
第三章施工工作流程第十条施工过程中应严格按照设计图纸和施工方案进行施工，不能擅自更改。
第十一条光缆线路的铺设应按照规定的深度和方式进行铺设，不能泄露或破坏光缆。
第十二条光缆线路的连接应按照规定的方式进行连接，确保连接牢固可靠。
第十三条光缆线路的接地应按照规定的方式进行接地，确保接地良好。
第十四条施工过程中应定期检查工程质量和安全，及时发现和解决问题。
第十五条施工过程中应严格遵守安全规定，保证施工人员和设备安全。
第十六条施工结束后，应进行工程验收，确保工程质量符合要求。
第四章施工质量和安全管理第十七条施工现场应设置警示标识，提醒施工人员注意安全。
第十八条施工现场应保持整洁，做好环境保护工作。
第十九条施工现场应遵守相关规定，佩戴个人防护用品，确保施工人员安全。
第二十条施工现场应设置安全防护设施，确保施工人员和设备安全。
第二十一条施工质量管理人员应进行工程质量监督和检查，及时发现和解决质量问题。
第五章施工完工及验收第二十二条施工完工后，应进行工程验收，由相关部门进行验收合格后方可投入使用。
第二十三条施工完工后，应编制施工记录和质量报告，存档备查。
电力通信光缆工程施工规范电力通信光缆工程施工规范一总则本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求，是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据。
适用于本系统新建、扩建和改建的电力光缆线路工程。
各种光缆线路工程所用器材的规格、质量等均应符合本规范和设计文件要求，工程中不准使用未经鉴定合格的器材。
施工单位制定的施工操作规程应贯彻本规范的要求。
本规范适用于电力光缆通信线路，包括光纤复合架空地线（OPGW）、全介质自承式光缆（ADSS）和普通光缆。
本规范未包含的内容按设计文件办理。
二引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文。
本规范实施时，所示版本均为有效。
所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。
GB/T12357 通信用多模光纤系列GB/T 9771-2000（所有部分）通信用单模光纤系列GB/T15972-1998（所有部分）光纤总规范（eqv IEC 60793-1-1995）GB/T 7424.1-1998 光缆第1部分总规范（eqv IEC794-1-1-1996）GB/T 7424.4-2003 光缆-第4部分：分规范光纤复合架空地线GB/T 12507.1-2000 光纤光缆连结器第1部分：总规范DL/T 832-2003 光纤复合架空地线 DL/T 788-2001 全介质自承式光缆DL/T 767-2003 全介质自承式光缆（ADSS）用预绞丝金具技术条件和试验方法DL/T 766-2003 光纤复合架空地线（OPGW）用预绞丝金具技术条件和试验方法YD 5102-2005 长途通信干线光缆传输系统线路工程设计规范YD 5137-2005本地通信线路工程设计规范YD 5138-2005本地通信线路工程验收规范YD 5148-2007 架空光(电)缆通信杆路工程设计规范YD/T 908-2000 光缆型号命名方法YDJ 44-89 电信网光纤数字传输系统工程施工及验收暂行技术规定JB/T 8137-1999 电线电缆交货盘IEC 60794-4-1-1999 光缆第4-1部分：用于高压架空电力线的光缆IEC 60794－4:2003 光缆第4部分：分规范－沿电力线架设的光缆IEEE Std 1138-1994 用于公用电力线路的光纤复合架空地线IEEE标准三定义3.1 光纤复合架空地线 (OPGW-optical fiber composite overhead ground wire)具有普通架空地线和光纤通信能力双重功能的复合线缆。

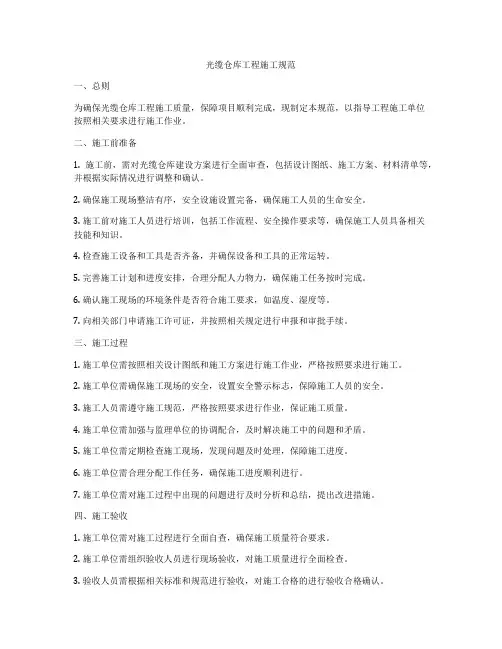

光缆仓库工程施工规范一、总则为确保光缆仓库工程施工质量，保障项目顺利完成，现制定本规范，以指导工程施工单位按照相关要求进行施工作业。
二、施工前准备1. 施工前，需对光缆仓库建设方案进行全面审查，包括设计图纸、施工方案、材料清单等，并根据实际情况进行调整和确认。
2. 确保施工现场整洁有序，安全设施设置完备，确保施工人员的生命安全。
3. 施工前对施工人员进行培训，包括工作流程、安全操作要求等，确保施工人员具备相关技能和知识。
4. 检查施工设备和工具是否齐备，并确保设备和工具的正常运转。
5. 完善施工计划和进度安排，合理分配人力物力，确保施工任务按时完成。
6. 确认施工现场的环境条件是否符合施工要求，如温度、湿度等。
7. 向相关部门申请施工许可证，并按照相关规定进行申报和审批手续。
三、施工过程1. 施工单位需按照相关设计图纸和施工方案进行施工作业，严格按照要求进行施工。
2. 施工单位需确保施工现场的安全，设置安全警示标志，保障施工人员的安全。
3. 施工人员需遵守施工规范，严格按照要求进行作业，保证施工质量。
4. 施工单位需加强与监理单位的协调配合，及时解决施工中的问题和矛盾。
5. 施工单位需定期检查施工现场，发现问题及时处理，保障施工进度。
6. 施工单位需合理分配工作任务，确保施工进度顺利进行。
7. 施工单位需对施工过程中出现的问题进行及时分析和总结，提出改进措施。
四、施工验收1. 施工单位需对施工过程进行全面自查，确保施工质量符合要求。
2. 施工单位需组织验收人员进行现场验收，对施工质量进行全面检查。
3. 验收人员需根据相关标准和规范进行验收，对施工合格的进行验收合格确认。
4. 验收人员需在验收过程中对施工单位的技术能力和管理水平进行评估。
5. 验收完成后，需出具施工验收报告，确认施工质量和合格情况。
光缆仓库工程施工规范就介绍到这里，希望对相关人员有所帮助，谢谢。
关于光电缆工程施工建设施工规范和要求第一部分用户光缆部分一、用户光缆线路1 ）用户线路网如何选择可采用光缆线路。
1 、对于主干线路比较集中的路由, 管孔容量比较紧张的地段，用户主干线路部分，可采用光缆，实现光缆到交接箱接入点，实现光纤到路边（FTTC ）2 、对于高密度集中的金融、贸易、办公楼群，可将光缆引至办公楼，实现光纤到办公楼（FTTB ）3 、居民住宅区、电话及数据业务比较集中的区域，用户线路可采用光缆，实现光缆到街区，光纤到户（FTTH ）。
2 ）用户光缆线路网的设计应符合以下原则：1 、用户光缆线路网的设计，应在全面规划的基础上，考虑电话用户的需求量、综合业务的需求和今后网络的发展，远近期结合确定本期工程的建设规模、光缆路由和数字传输系统容量等。
2 、用户光缆线路网应具有一定的灵活性和安全性，适应近期和今后网路的发展。
3 、光缆宜采用G.622 光纤。
主干光缆芯数的取定应按中远期发展的需求，配线光缆则应按规划期末的需求配置。
应符合通信网发展规划的要求和用户光缆线路路由的选择，）3 ．城市建设主管部门的规定，考虑管道路由和道路状况等因素，并应满足下述要求：1 、光缆路由短捷安全，施工维护方便。
2 、用户分布集中的区域。
3 、扩建光缆时，应优先考虑在不同道路上扩增新路由。
4、本地网中在城区的光缆路由，应采用管道路由敷设方式在郊区宜采用管道，在没有管道的地段可采用埋式加塑料管保护（或称简易塑料管道）的方式。
4 ）用户光缆线路网在住宅区和光缆线路汇集点宜设置光缆交接箱（间），配线光缆从交接箱中引出。
5 ）光缆交接箱应遵循通信行业标准的有关规定。
其容量应按照规划期末的最大需求配置。
6 ）光缆交接箱（间）的设置应根据主干光缆的路由和服务区域大小综合考虑，以提高主干光缆的纤芯利用率和网络的灵活性。
二、用户光缆线路1 ）用户光缆线路建设方式的选择应符合下列要求：1 、光缆线路应采用管道建设方式。
对于城市郊区的光缆线路，当没有管道或不能建筑管道时，可采用埋式加塑料管保护方式。
2 、跨越河流的光缆线路，有条件时可采用桥上管道、槽道或吊挂敷设方式；当没有桥梁可利用并且河面不宽时，可采用架空敷设方式；当不具备沿桥和架空敷设的条件时，可采用水下敷设方式。
3 、采用管道建设方式的光缆线路，当管孔直径远大于光缆外经时，应在原管孔中采用多根子管道。
子管道的总外经不应超过原管孔内经的85% ；子管道内经不宜小于光缆外经的1.5 倍。
2 ）光缆宜采用的最佳使用波长在1310NM 区域，并能在1550NM 区域使用的单模光纤。
光缆结构宜优先选用松套充膏结构。
光缆宜采用无金属线对光缆。
根据工程需求，在雷害严重地段光缆中心加强芯应采用非金属构件。
3 ）光缆护层结构应根据敷设地段环境、敷设方式以及保护措施确定。
光缆护层结构的选择应符合下列规定：1、架空和管道光缆：铝—聚乙烯粘接护套（LAP 护套）+PE 外护层或钢—聚乙烯粘接护套（LAP 护套）+PE 外护层。
2、埋式光缆：PE 内护套+ 钢—铝—聚乙烯粘接护套+PE 外护套层，或LAP 护套+ PE 内护套+ 轧纹纵包钢带铠装护层+ PE 外护层。
3、水底光缆：LAP 护套+PE 内护套+钢丝铠装护层+PE 或油麻沥青外护套。
4 、局（室）内光缆：应采用阻燃型光缆5、防蚁光缆：直埋光缆结构+ 防蚁外护套在保证光可根据敷设地段的环境条件，光缆敷设安装方式， ) 4．缆不收损伤的原则下因地制宜地采用人工机械敷设。
5 ) 施工中应保护光缆PE 外护层的完整性。
6 ) 光缆敷设安装的最小曲率半径应符合下列规定：1 、敷设过程应不小于光缆外经的20 倍；2 、安装固定后应不小于光缆外经的10 倍。
7 ) 光缆的预留长度可按以下情况确定：1 、光缆接头处的预留长度应包括光缆接续长度、光纤在接头盒内的盘留长度以及光缆施工接续时所需要的长度等。
光缆接头处每侧预留长度如下表所示：光缆接头处每侧预留长度敷设方式预留长度( M )6~10 管道式7~10 埋式6~10架空式；1.0M (手) 2 、管道光缆每个人孔中弯曲的预留长度为0.5 ！架空光缆可在杆路适当距离的电杆上预留长度。
或按实际需局内光缆可在进线室内预留长度不大于20M3 、要确定。
非填充复合物的地下光缆线路应充气维护8) 9 光缆接续应符合下列要求： )光缆接头盒应采用密封防水结构，并具有防腐蚀和一定、1 ．的抗压力、张力和冲击力的能力。
2 、光纤接续应采用熔接法。
3 、光纤固定接头平均衰减应根据光钎质量、中继段长度及扩容规划从严控制。
4 、光缆加强件在接头处应具有强度上的可靠固连。
10 ) 光缆穿放在钢管、塑料管内时，各类管材的内经不宜小于光缆外经的1.5 倍。
光缆敷设安装后管口应封堵严密三、管道光缆线路1 ) 管道光缆线路两接头间的管道累计段长，应根据施工时光缆在管道中的牵引条件(如，人孔中两侧管群的高差，经过转弯人孔的数量等)和光缆允许的牵引张力并结合光缆的标称制造长度确定。
管道光缆接头人孔的确定应便于施工维护。
2 ) 管道光缆占用管孔位置的选择应符合下列规定：1 、光缆占用的管孔，应靠近管孔群两侧优先选用。
2 、同一光缆占用各段管道的管孔位置应保持不变。
当管孔空余孔不具备上述条件时，亦应占用管孔群中同一侧的管孔。
3 ) 在人孔中，光缆应采用有效的防损伤保护措施。
4 ) 采用子管道建筑方式时，子管道的敷设安装应符合下列规定：1 、子管宜采用半硬塑料管材；2 、子管数量应按管孔直径大小及工程需要确定，但数根子管；85% 的等效外经应不大于管孔内经的．3 、一个管道管孔内安装的数根子管应一次穿放且颜色不同。
子管在两人（手）孔间的管道段内不应有接头；4 、子管在人（手）孔内伸出长度宜在200~400MM ；5 、本期工程不用的子管，管口应堵塞；6 、光缆接头盒在人（手）孔内宜安装在常年积水水位以上的位置，并采用保护托架或其他方法承托。
7 、人（手）孔内的光缆应有醒目的识别标志并采用塑料软管保护。
四、埋式光缆线路1 ）埋式光缆线路不宜敷设在地下水位高、常年积水的地方，也避免敷设在今后可能建筑房屋、车行道的地方以及常有挖掘可能的地方。
2 ）埋式光缆埋深及与其他地下设施的距离应符合《维规》要求。
石质、半石质地段应在沟底和光缆上方各埔100MM 的细土或沙土。
3 ）埋式光缆穿越电车轨道或铁路轨道时，应设于水泥管道或钢管保护管内，保护管埋设要求可参照通信管道与通道工程设计规范。
4 ）埋式光缆接头应安排在地势平坦和地质稳固的地方，应避开水塘、河渠、沟坎、快慢车道等施工和维护不便的地方，光缆接头盒可采用水泥盖板或其他适宜的防机械损伤的保护措施。
．5 ) 埋式光缆线路通过村镇等动土可能性较大地段，可采用大长度半硬塑料管保护，穿越地段不长时，可采用铺砖或水泥盖板保护，必要时可加铺塑料标志带。
6 ) 埋式光缆敷设在坡度大于20 度、坡长大于30M 的斜坡地段宜采用“ S ”形敷设。
7 ) 光缆在桥上敷设时应考虑机械损伤、震动和环境温度的影响，避免在桥上做接头，并采用相应的保护措施。
8 ) 水底光缆线路位置的选择、终端固定方式以及保护措施等应符合相关的规定。
9 ) 水底光缆应避免在水中设置接头。
10) 埋式光缆在转弯、直线和接头的适当位置应埋设标石。
五、架空光缆线路1 、架空光缆线路不宜选择在地质松软地区和以后可能引起线路迁移的地方。
2 、架空光缆可用于轻、中负荷区和地形起伏不很大的地区，超重负荷区、气温低于-30 摄氏度，大跨度数量较多、沙暴严重、经常遭受台风袭击的地区不宜采用。
3 、利用现有杆路架空光缆，应对电杆强度进行核算。
新建杆路的电杆强度和杆高配置应适当兼顾加挂其他光缆或电缆的需要。
4 、架空光缆宜采用吊线架挂方式。
光缆在吊挂上应采用电缆挂钩安装，也可采用螺旋线绑扎。
．5 、埋式光缆局部架空时，可不改变光缆外护层结构。
6 、架空光缆接头盒视具体情况可安装在吊线上或电杆上，但应固定牢靠。
7 、架空光缆在可能遭到撞击的局部地段或位置，应采用纵剖半硬、硬塑料或竹管保护。
8 、除上述原则外，架空光缆的安装应符合《维规》的相关规定。
第二部分电缆线路一、用户电缆线路网1 ) 用户电缆线路网设计应符合以下原则：1、线路网设计，在全面规划的基础上，应考虑相应满足年限的需要，与下期工程相结合，根据今后相关地区的用户需求量和发展特点，确定本工程的电缆容量和路由，使本期及以后的扩建工程技术、经济、合理。
2 、用户电缆线路设计应考虑线路网的整体性，具有一定的通融性，安全灵活、节省投资，适应用户的发展和变化，并注意环境美化，逐步实现用户线路网的隐蔽化、地下化。
3 、在同一路由上，电缆对数应综合考虑，不宜分散设置多条小对数电缆，也不宜在原有不合理的基础上再增加新的小对数电缆。
4 、用户电缆线路建设应保持相对稳定，积极采用新技术、新设备，降低成本，满足各种新业务的要求。
用户主干电缆设计，应在上一条款原则的基础上对用户发展需 )2 ．要的数量、地点和时间进行分析，通过各种技术措施(如配线方式、路由、对数、芯线递减点、建筑方式等)使主干电缆构成一个可以灵活调度，芯线使用率高，投资节省、便于发展、利于营运维护的网络。
管道主干电缆应尽量采用大对数电缆，以提高管道管孔的含线率。
对用户出现地点不具体和暂时不需要新设电缆的个别地区，可不纳入本期工程范围。
待将来条件成熟时再进行延伸。
3 ) 用户电缆线路网的配线方式应以交接配线为主，辅以直通配线和自由配线，不宜采用复接配线。
交接配线宜采用一级交接配线，固定交接区。
在局所周围临局0.5KM 范围内的直接服务区，可采用直通配线或自由配线。
4) 缆线经应向统一环路设计发展，基本线经应采用0.4MM ，特殊情况下采用0.6MM 的线经。
5 ) 确定电缆线路的路由，应符合下列要求：1 、考虑网路系统的整体性。
2 、电缆路由短捷、安全，并考虑施工及维护方便。
3 、充分而全面的利用原有设施。
4 、电缆路由应避开有化学和电气腐蚀的地区，不可避免时，应采取必要的防护措施，不宜采用金属外护套电缆。
5 、电缆路由不应与高压输电线路、电气化铁道长距离平行接近。
．6 、用户主干电缆路由，应结合中继线路路由一并考虑，以使线路建设经济合理。
7 、扩建电缆时，应优先考虑在不同街道上扩增新的路由，使网路系统逐步完备，以提高线路的灵活性和安全性。
二、用户电缆线路设计1 ) 设计选用的电缆，应符合国家标准或行业标准。
2 ) 工程设计中采用的电缆品种型号不宜过多，以利于工程施工和维护管理。
3 ) 架空电缆不宜超过400 对。
容量在400 对及以上的大对数电缆和性质特别重要或有特殊要求的电缆应采用地下敷设的方式。
4 ) 管道式电缆建设时，在一个管孔中宜穿放一条电缆。
