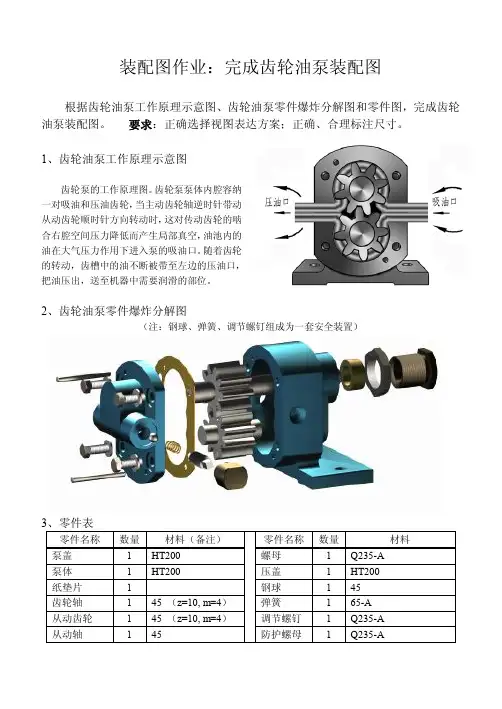

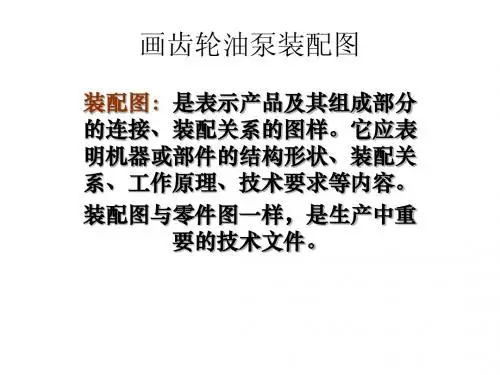

装配图作业：完成齿轮油泵装配图
根据齿轮油泵工作原理示意图、齿轮油泵零件爆炸分解图和零件图，完成齿轮油泵装配图。

要求：正确选择视图表达方案；正确、合理标注尺寸。

1、齿轮油泵工作原理示意图
齿轮泵的工作原理图。

齿轮泵泵体
内腔容纳一对吸油和压油齿轮，当主动
齿轮轴逆时针带动从动齿轮顺时针方向
转动时，这对传动齿轮的啮合右腔空间
压力降低而产生局部真空，油池内的油
在大气压力作用下进入泵的吸油口。

随着齿轮的转动，齿槽中的油不断被带至左边的压油口，把油压出，送至机器中需要润滑的部位。

2、齿轮油泵零件爆炸分解图
（注：钢球、弹簧、调节螺钉组成为一套安全装置）
（泵盖）
（压盖）（螺母）
（齿轮轴）
（从动轴）（弹簧）（齿轮）（钢球）
（防护螺母）（圆柱销）
（调节螺钉）
左端方头对边尺寸：8mm
（泵体）
Rc1/2的有关尺寸（大端）：锥度1：16，大径20.955，小径18.631。

由齿轮油泵零件图拼画装配图的方法步骤首先了解齿轮油泵中各个零件的装配顺序及连接关系泵盖主动齿轮轴与从动齿轮轴泵体轴套压紧螺母根据齿轮油泵零件图拼画装配图的方法步骤一、1、绘图框和标题栏、明细表；2、选择主视图投影方向及表达方法（全剖），选择左视图表达方法（半剖）。

3、进行图形布局，画出主左视图作图基准线；4、从内到外绘图，根据两轴距离定位，先绘一对齿轮轴。

详见教材P268 单个齿轮画法见图8-25，装配啮合画法见图8-26规定画法和简化画法（在零件测绘中，齿轮表达错误较多）5、根据零件图尺寸，绘泵盖主视图（全剖）左视图（沿泵体泵盖结合面剖切）（画出半个泵盖外型）6、根据螺钉代号（M6X20 GB/T 67-2000），查出尺寸（或按比例），绘制螺钉。

参见教材P260 图8-13 螺钉的画法和螺钉连接的画法参见教材P260 图8-13 螺钉的画法和螺钉连接的画法7、根据泵体零件图尺寸，绘泵体外轮廓参见教材P265 图8-22（a) 双头螺柱旋入端画法完成螺钉连接的画法8、绘泵体剖面线加垫片参见教材P260 图8-13 螺钉连接的画法9、根据轴套尺寸，绘制填料和轴套（没打剖面线时,轴套的定位，相当于压紧螺母全部旋紧位置）加上填料，轴套打剖面线后10、根据零件图尺寸，绘压紧螺母（轴套和压紧螺母要留有压紧旋紧的余地）参见教材P330 图10-7（a) 密封装置的画法绘制压紧螺母，注意轴套的位置。

11、左视图（沿泵体和泵盖的结合面剖切后，齿轮轴横断面、螺钉横断面画法）参见教材P339 图10-14 齿轮油泵装配图12、左视图，进油孔局部剖切画法二、尺寸标注：1. 性能尺寸（兼连接尺寸）：G1/4 进油管口尺寸2. 装配尺寸：（1）配合尺寸：齿轮与泵体配合尺寸：直径40H8/f7, 齿轮轴与泵体泵盖孔配合尺寸：直径14H7/f6,轴套与泵体配合尺寸：直径18H7/f6.（2）连接尺寸：M263.安装尺寸：35，46，63，70；4.4. 总体尺寸：172，90，115。

装配图作业：完成齿轮油泵装配图
根据齿轮油泵工作原理示意图、齿轮油泵零件爆炸分解图和零件图，完成齿轮油泵装配图。

要求：正确选择视图表达方案；正确、合理标注尺寸。

1、齿轮油泵工作原理示意图
齿轮泵的工作原理图。

齿轮泵泵体内腔容纳一对吸油和压油齿轮，当主动齿轮轴逆时针带动从动齿轮顺时针方向转动时，这对传动齿轮的啮合右腔空间压力降低而产生局部真空，油池内的油在大气压力作用下进入泵的吸油口。

随着齿轮的转动，齿槽中的油不断被带至左边的压油口，把油压出，送至机器中需要润滑的部位。

2、齿轮油泵零件爆炸分解图
（注：钢球、弹簧、调节螺钉组成为一套安全装置）
3、零件表
零件名称 数量 材料（备注） 零件名称 数量 材料
泵盖 1 HT200 螺母 1 Q235-A 泵体 1 HT200 压盖 1 HT200 纸垫片 1
钢球 1 45 齿轮轴 1 45 （z=10, m=4） 弹簧 1 65-A 从动齿轮 1 45 （z=10, m=4） 调节螺钉 1 Q235-A 从动轴
1
45
防护螺母
1
Q235-A
圆柱销 2 Q235-A（5x52）螺栓M8X22 4 Q235-A（GB/T 5782）填料 1 毡垫圈 4 Q235-A（GB/T 97.1）4、零件图
（泵盖）
（压盖）（螺母）
（齿轮轴）
（从动轴）（弹簧）
（齿轮）（钢球）
（防护螺母）（圆柱销）
左端方头对边尺寸：8mm
（泵体）
Rc1/2的有关尺寸（大端）：锥度1：16，大径20.955，小径18.631。
