LINUX中使用IPVSADM配置LVS集群的基本方法

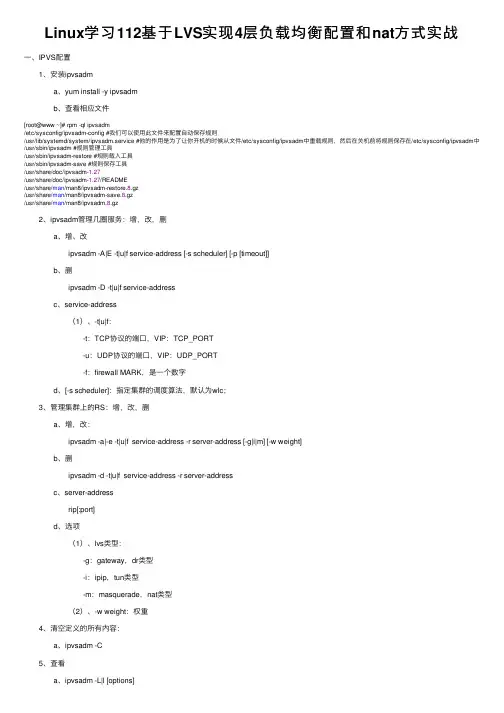

Linux学习112基于LVS实现4层负载均衡配置和nat⽅式实战⼀、IPVS配置 1、安装ipvsadm a、yum install -y ipvsadm b、查看相应⽂件[root@www ~]# rpm -ql ipvsadm/etc/sysconfig/ipvsadm-config #我们可以使⽤此⽂件来配置⾃动保存规则/usr/lib/systemd/system/ipvsadm.service #他的作⽤是为了让你开机的时候从⽂件/etc/sysconfig/ipvsadm中重载规则，然后在关机前将规则保存在/etc/sysconfig/ipvsadm中/usr/sbin/ipvsadm #规则管理⼯具/usr/sbin/ipvsadm-restore #规则载⼊⼯具/usr/sbin/ipvsadm-save #规则保存⼯具/usr/share/doc/ipvsadm-1.27/usr/share/doc/ipvsadm-1.27/README/usr/share/man/man8/ipvsadm-restore.8.gz/usr/share/man/man8/ipvsadm-save.8.gz/usr/share/man/man8/ipvsadm.8.gz 2、ipvsadm管理⼏圈服务：增，改，删 a、增、改 ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]] b、删 ipvsadm -D -t|u|f service-address c、service-address （1）、-t|u|f： -t：TCP协议的端⼝，VIP：TCP_PORT -u：UDP协议的端⼝，VIP：UDP_PORT -f：firewall MARK，是⼀个数字 d、[-s scheduler]：指定集群的调度算法，默认为wlc； 3、管理集群上的RS：增，改，删 a、增，改： ipvsadm -a|-e -t|u|f service-address -r server-address [-g|i|m] [-w weight] b、删 ipvsadm -d -t|u|f service-address -r server-address c、server-address rip[:port] d、选项 （1）、lvs类型： -g：gateway，dr类型 -i：ipip，tun类型 -m：masquerade，nat类型 （2）、-w weight：权重 4、清空定义的所有内容： a、ipvsadm -C 5、查看 a、ipvsadm -L|l [options] （1）、--numeric，-n：numeric output of addresses and ports：数字格式显⽰地址和端⼝并且不反解。

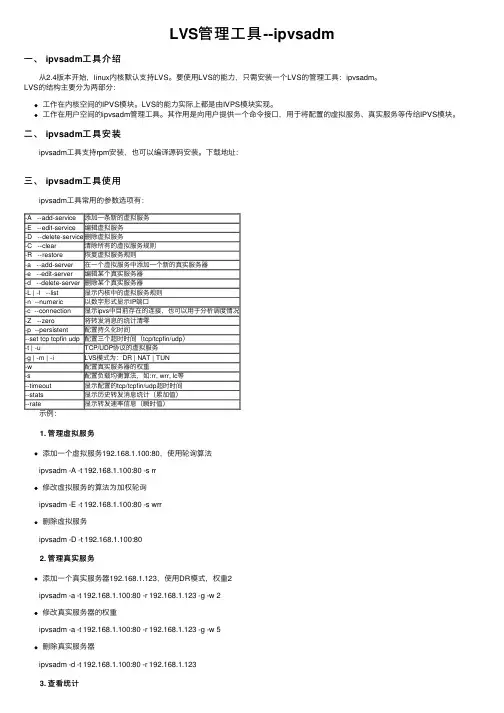

LVS管理⼯具--ipvsadm⼀、 ipvsadm⼯具介绍 从2.4版本开始，linux内核默认⽀持LVS。

要使⽤LVS的能⼒，只需安装⼀个LVS的管理⼯具：ipvsadm。

LVS的结构主要分为两部分：⼯作在内核空间的IPVS模块。

LVS的能⼒实际上都是由IVPS模块实现。

⼯作在⽤户空间的ipvsadm管理⼯具。

其作⽤是向⽤户提供⼀个命令接⼝，⽤于将配置的虚拟服务、真实服务等传给IPVS模块。

⼆、 ipvsadm⼯具安装 ipvsadm⼯具⽀持rpm安装，也可以编译源码安装。

下载地址：三、 ipvsadm⼯具使⽤ ipvsadm⼯具常⽤的参数选项有：-A --add-service添加⼀条新的虚拟服务-E --edit-service编辑虚拟服务-D --delete-service删除虚拟服务-C --clear清除所有的虚拟服务规则-R --restore恢复虚拟服务规则-a --add-server在⼀个虚拟服务中添加⼀个新的真实服务器-e --edit-server编辑某个真实服务器-d --delete-server删除某个真实服务器-L | -l --list显⽰内核中的虚拟服务规则-n --numeric以数字形式显⽰IP端⼝-c --connection显⽰ipvs中⽬前存在的连接，也可以⽤于分析调度情况-Z --zero将转发消息的统计清零-p --persistent配置持久化时间--set tcp tcpfin udp配置三个超时时间（tcp/tcpfin/udp）-t | -u TCP/UDP协议的虚拟服务-g | -m | -i LVS模式为：DR | NAT | TUN-w配置真实服务器的权重-s配置负载均衡算法，如:rr, wrr, lc等--timeout显⽰配置的tcp/tcpfin/udp超时时间--stats显⽰历史转发消息统计（累加值）--rate显⽰转发速率信息（瞬时值） ⽰例： 1. 管理虚拟服务添加⼀个虚拟服务192.168.1.100:80，使⽤轮询算法 ipvsadm -A -t 192.168.1.100:80 -s rr修改虚拟服务的算法为加权轮询 ipvsadm -E -t 192.168.1.100:80 -s wrr删除虚拟服务 ipvsadm -D -t 192.168.1.100:80 2. 管理真实服务添加⼀个真实服务器192.168.1.123，使⽤DR模式，权重2 ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.123 -g -w 2修改真实服务器的权重 ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.123 -g -w 5删除真实服务器 ipvsadm -d -t 192.168.1.100:80 -r 192.168.1.123 3. 查看统计查看当前配置的虚拟服务和各个RS的权重 ipvsadm -Ln查看当前ipvs模块中记录的连接（可⽤于观察转发情况） ipvsadm -lnc查看ipvs模块的转发情况统计 ipvsadm -Ln --stats | --rate另外，--stats和--rate统计在分析问题时经常⽤到，输出各项的含义：--stat选项是统计⾃该条转发规则⽣效以来的包1. Conns (connections scheduled) 已经转发过的连接数2. InPkts (incoming packets) ⼊包个数3. OutPkts (outgoing packets) 出包个数4. InBytes (incoming bytes) ⼊流量（字节）5. OutBytes (outgoing bytes) 出流量（字节）---------------------------------------------------------------------rate选项是显⽰速率信息1. CPS (current connection rate) 每秒连接数2. InPPS (current in packet rate) 每秒的⼊包个数3. OutPPS (current out packet rate) 每秒的出包个数4. InBPS (current in byte rate) 每秒⼊流量（字节）5. OutBPS (current out byte rate) 每秒⼊流量（字节）。

Linux负载均衡软件LVS（概念篇）一、 LVS简介LVS是Linux Virtual Server的简称，也就是Linux虚拟服务器, 是一个由章文嵩博士发起的自由软件项目，它的官方站点是。

现在LVS已经是 Linux 标准内核的一部分，在Linux2.4内核以前，使用LVS时必须要重新编译内核以支持LVS功能模块，但是从Linux2.4内核以后，已经完全内置了LVS的各个功能模块，无需给内核打任何补丁，可以直接使用LVS提供的各种功能。

使用LVS技术要达到的目标是：通过LVS提供的负载均衡技术和Linux操作系统实现一个高性能、高可用的服务器群集，它具有良好可靠性、可扩展性和可操作性。

从而以低廉的成本实现最优的服务性能。

LVS自从1998年开始，发展到现在已经是一个比较成熟的技术项目了。

可以利用LVS技术实现高可伸缩的、高可用的网络服务，例如WWW服务、Cache服务、DNS服务、FTP服务、MAIL服务、视频/音频点播服务等等，有许多比较著名网站和组织都在使用LVS架设的集群系统，例如：Linux的门户网站（）、向RealPlayer提供音频视频服务而闻名的Real公司（）、全球最大的开源网站（）等。

二、 LVS体系结构使用LVS架设的服务器集群系统有三个部分组成：最前端的负载均衡层，用Load Balancer 表示，中间的服务器群组层，用Server Array表示，最底端的数据共享存储层，用Shared Storage表示，在用户看来，所有的内部应用都是透明的，用户只是在使用一个虚拟服务器提供的高性能服务。

LVS体系结构如图1所示：图1 LVS的体系结构下面对LVS的各个组成部分进行详细介绍：Load Balancer层：位于整个集群系统的最前端，有一台或者多台负载调度器（Director Server）组成，LVS模块就安装在Director Server上，而Director的主要作用类似于一个路由器，它含有完成LVS功能所设定的路由表，通过这些路由表把用户的请求分发给Server Array层的应用服务器（Real Server）上。

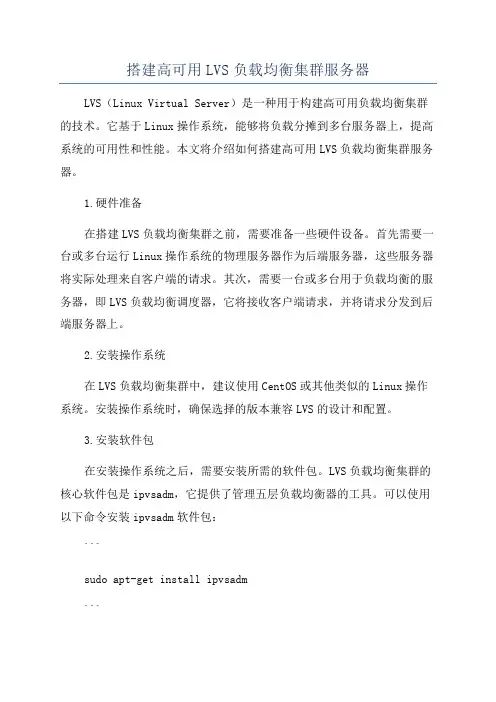

搭建高可用LVS负载均衡集群服务器LVS（Linux Virtual Server）是一种用于构建高可用负载均衡集群的技术。

它基于Linux操作系统，能够将负载分摊到多台服务器上，提高系统的可用性和性能。

本文将介绍如何搭建高可用LVS负载均衡集群服务器。

1.硬件准备在搭建LVS负载均衡集群之前，需要准备一些硬件设备。

首先需要一台或多台运行Linux操作系统的物理服务器作为后端服务器，这些服务器将实际处理来自客户端的请求。

其次，需要一台或多台用于负载均衡的服务器，即LVS负载均衡调度器，它将接收客户端请求，并将请求分发到后端服务器上。

2.安装操作系统在LVS负载均衡集群中，建议使用CentOS或其他类似的Linux操作系统。

安装操作系统时，确保选择的版本兼容LVS的设计和配置。

3.安装软件包在安装操作系统之后，需要安装所需的软件包。

LVS负载均衡集群的核心软件包是ipvsadm，它提供了管理五层负载均衡器的工具。

可以使用以下命令安装ipvsadm软件包：```sudo apt-get install ipvsadm```4.配置网络在配置LVS负载均衡集群之前，需要确保网络环境正确配置。

每个后端服务器都应该有一个私有IP地址，这个地址用于内部通信。

此外，LVS 负载均衡调度器也需要一个公共IP地址，客户端将使用该地址来访问服务。

5.配置LVS负载均衡调度器在配置LVS负载均衡调度器之前，首先需要启用内核IPVS模块。

使用以下命令加载IPVS模块：```sudo modprobe ip_vs```然后，可以使用ipvsadm工具配置LVS负载均衡调度器。

以下是一个简单的配置示例：``````其中，“-A”选项添加新的负载均衡虚拟服务器，“-t”选项指定负载均衡器的IP地址和端口，“-s”选项指定负载均衡算法（这里使用了wrr算法，也可以使用其他算法），“-a”选项添加新的真实服务器，“-r”选项指定后端服务器的IP地址，“-g”选项表示会话保持。

lvs 简单用法LVS（Linux Virtual Server）是一个基于Linux操作系统的高性能、可扩展的负载均衡器。

它允许将网络流量均匀分配到多个后端服务器，从而提高系统的可用性和性能。

为了使用LVS，首先要确保在服务器上安装了ipvsadm工具包。

使用以下命令可以检查是否安装了该工具包：```ipvsadm -v```如果未安装ipvsadm，可以使用以下命令安装：```sudo apt-get install ipvsadm```安装完ipvsadm后，可以开始配置LVS。

配置LVS需要进行以下几个步骤：1. 配置LVS调度器：LVS调度器是负责接收客户端请求并将其转发至后端服务器的组件。

可以通过编辑`/etc/sysctl.conf`文件来配置LVS调度器。

添加以下行以启用IP转发：```net.ipv4.ip_forward = 1```然后使用以下命令使配置生效：```sudo sysctl -p```2. 配置LVS服务：编辑`/etc/ipvsadm.conf`文件，添加以下内容来配置LVS服务：```# 清除旧的配置sudo ipvsadm --clear# 添加LVS虚拟服务sudo ipvsadm -A -t <虚拟服务IP>:<端口> -s <调度算法>```这里需要将`<虚拟服务IP>`和`<端口>`替换为实际的虚拟服务IP和端口，`<调度算法>`可以选择使用的调度算法，例如`rr`表示使用轮询（Round Robin）算法。

3. 添加后端服务器：使用以下命令将后端服务器添加至LVS服务中：```sudo ipvsadm -a -t <虚拟服务IP>:<端口> -r <后端服务器IP>:<端口> -g```这里需要将`<虚拟服务IP>`和`<端口>`替换为实际的虚拟服务IP和端口，`<后端服务器IP>`和`<端口>`替换为实际的后端服务器IP和端口。

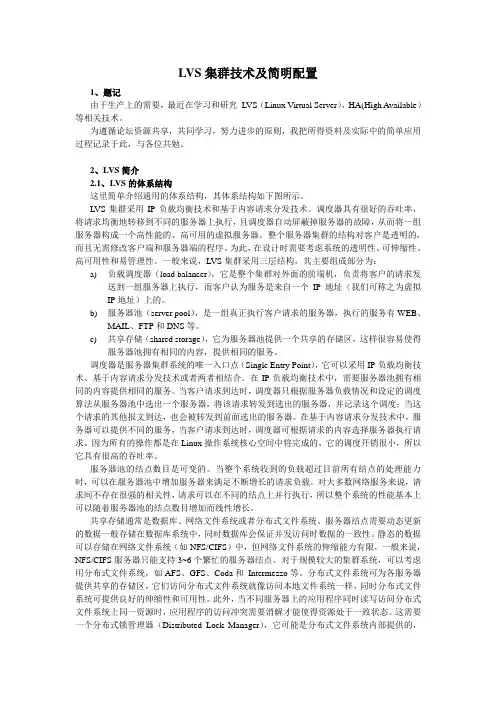

LVS集群技术及简明配置1、题记由于生产上的需要，最近在学习和研究LVS（Linux Virtual Server），HA(High A vailable）等相关技术。

为遵循论坛资源共享，共同学习，努力进步的原则，我把所得资料及实际中的简单应用过程记录于此，与各位共勉。

2、LVS简介2.1、LVS的体系结构这里简单介绍通用的体系结构，其体系结构如下图所示。

LVS集群采用IP负载均衡技术和基于内容请求分发技术。

调度器具有很好的吞吐率，将请求均衡地转移到不同的服务器上执行，且调度器自动屏蔽掉服务器的故障，从而将一组服务器构成一个高性能的、高可用的虚拟服务器。

整个服务器集群的结构对客户是透明的，而且无需修改客户端和服务器端的程序。

为此，在设计时需要考虑系统的透明性、可伸缩性、高可用性和易管理性。

一般来说，LVS集群采用三层结构，其主要组成部分为：a)负载调度器（load balancer），它是整个集群对外面的前端机，负责将客户的请求发送到一组服务器上执行，而客户认为服务是来自一个IP地址（我们可称之为虚拟IP地址）上的。

b)服务器池（server pool），是一组真正执行客户请求的服务器，执行的服务有WEB、MAIL、FTP和DNS等。

c)共享存储（shared storage），它为服务器池提供一个共享的存储区，这样很容易使得服务器池拥有相同的内容，提供相同的服务。

调度器是服务器集群系统的唯一入口点（Single Entry Point），它可以采用IP负载均衡技术、基于内容请求分发技术或者两者相结合。

在IP负载均衡技术中，需要服务器池拥有相同的内容提供相同的服务。

当客户请求到达时，调度器只根据服务器负载情况和设定的调度算法从服务器池中选出一个服务器，将该请求转发到选出的服务器，并记录这个调度；当这个请求的其他报文到达，也会被转发到前面选出的服务器。

在基于内容请求分发技术中，服务器可以提供不同的服务，当客户请求到达时，调度器可根据请求的内容选择服务器执行请求。

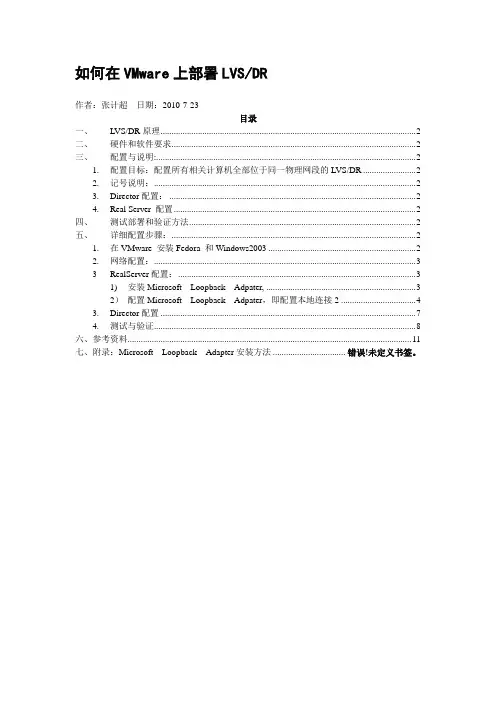

如何在VMware上部署LVS/DR作者：张计超日期：2010-7-23目录一、LVS/DR原理 (2)二、硬件和软件要求 (2)三、配置与说明: (2)1. 配置目标：配置所有相关计算机全部位于同一物理网段的LVS/DR (2)2. 记号说明： (2)3. Director配置： (2)4. Real Server 配置 (2)四、测试部署和验证方法 (2)五、详细配置步骤： (2)1. 在VMware 安装Fedora 和Windows2003 (2)2. 网络配置： (3)3 RealServer配置： (3)1) 安装Microsoft Loopback Adpater, (3)2）配置Microsoft Loopback Adpater，即配置本地连接2 (4)3. Director配置 (7)4. 测试与验证 (8)六、参考资料 (11)七、附录：Microsoft Loopback Adapter安装方法 ............................... 错误！未定义书签。

一、LVS/DR原理参考网站：/node/28二、硬件和软件要求Windows Server 2003 (含IIS组件Fedora 8 Linux (安装时要选择“作为服务器”)一台Director：Linux两台Real server: Windows 2003一台Client: Linux/Windows三、配置与说明:1.配置目标：配置所有相关计算机全部位于同一物理网段的LVS/DR2.记号说明：Director: 调度机，做负载平衡Real Server: 真实服务器，提供Web服务的真实服务器VIP: 虚拟IP地址用于客户端访问时的IP地址，集群对外的IP地址。

RIP: Real Server 的IP地址DIP: Director的IP地址3.Director配置：i.安装ipvsadmii.编写lvsdr脚本iii.运行lvsdr脚本4.Real Server 配置iv.添加Microsoft Loopback Adapter 硬件v.通过注册表设置Microsoft Loopback Adapter的子网掩码为255.255.255.255 vi.配置IIS四、测试部署和验证方法1.从client用VIP 访问在两台Real Server 上的Web服务，2.arp –a 查看client机VIP 对应的网卡MAC地址是Director的；并多次访问查看调度算法是按照调度算法访问Web服务五、详细配置步骤：1.在VMware 安装Fedora 和Windows2003网卡各一个，并设置网络连接时自定义，选择VMnet22.网络配置：DIP: IP 10.1.1.1 netmask 255.255.255.0RIP01: IP 10.1.1.2 netmask 255.255.255.0RIP02: IP 10.1.1.3 netmask 255.255.255.0配置好以后，ping 测试网络连通性，成功以后再进行下面的步骤3Real Server配置：1)安装Microsoft Loopback Adapter,并在该设备上配置VIP：10.1.1.4 netmask 255.255.255.255参考微软网站：/kb/839013/安装结果是会产生一个本地连接2,如图：配置IP地址和子网掩码其中，10.1.1.4便是VIP地址，255.0.0.0是输入完IP地址后，系统自动填入的。

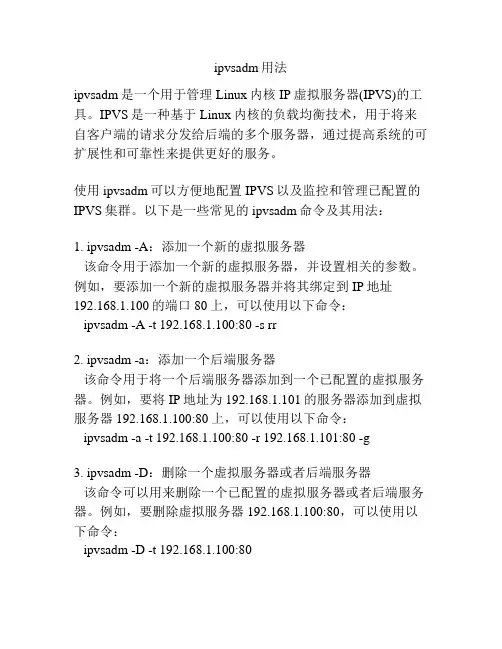

ipvsadm用法ipvsadm是一个用于管理Linux内核IP虚拟服务器(IPVS)的工具。

IPVS是一种基于Linux内核的负载均衡技术，用于将来自客户端的请求分发给后端的多个服务器，通过提高系统的可扩展性和可靠性来提供更好的服务。

使用ipvsadm可以方便地配置IPVS以及监控和管理已配置的IPVS集群。

以下是一些常见的ipvsadm命令及其用法：1. ipvsadm -A：添加一个新的虚拟服务器该命令用于添加一个新的虚拟服务器，并设置相关的参数。

例如，要添加一个新的虚拟服务器并将其绑定到IP地址192.168.1.100的端口80上，可以使用以下命令：ipvsadm -A -t 192.168.1.100:80 -s rr2. ipvsadm -a：添加一个后端服务器该命令用于将一个后端服务器添加到一个已配置的虚拟服务器。

例如，要将IP地址为192.168.1.101的服务器添加到虚拟服务器192.168.1.100:80上，可以使用以下命令：ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.101:80 -g3. ipvsadm -D：删除一个虚拟服务器或者后端服务器该命令可以用来删除一个已配置的虚拟服务器或者后端服务器。

例如，要删除虚拟服务器192.168.1.100:80，可以使用以下命令：ipvsadm -D -t 192.168.1.100:804. ipvsadm -L：列出当前配置的虚拟服务器和后端服务器该命令可以用来列出当前配置的虚拟服务器和后端服务器的详细信息。

例如，要列出所有配置的虚拟服务器和后端服务器，可以使用以下命令：ipvsadm -L5. ipvsadm -E：清除当前所有配置该命令可以用来清除当前所有的IPVS配置。

使用该命令需要谨慎，因为它会删除所有已配置的虚拟服务器和后端服务器。

例如，要清除当前所有的配置，可以使用以下命令：ipvsadm -E6. ipvsadm -S：保存当前配置到文件该命令可以将当前IPVS的配置保存到文件中，以便在以后重新加载。
