导电橡胶配方

低生热高导热橡胶配方

低生热高导热橡胶配方的关键在于选择具有高导热性能的填料，并合理控制橡胶的配方比例。以下是一种常用的低生热高导热橡胶配方示例：

1. 橡胶基料：选择具有较高耐热性和耐化学性的橡胶，例如硅橡胶(Silicone rubber)、氟橡胶(Fluororubber)等。

2. 导热填料：选择具有高导热性能的填料，例如铝粉(Aluminum powder)、石墨(Graphite)、纳米二氧化硅(Nano

silica)等。这些填料可以提高橡胶的导热性能。

3. 硅油：添加适量的硅油来提高橡胶的导热性能。硅油可以填充橡胶中的空隙，提高热传导效率。

4. 促进剂：添加一定量的促进剂来促进硫化反应，提高橡胶的硫化速度和硫化度。

5. 助剂：添加适量的助剂来改善橡胶的加工性能和耐老化性能，例如抗氧剂、防老剂等。

在配方过程中，需要根据具体的应用需求和要求进行调整和优化。同时，为了保证橡胶的性能稳定性和一致性，需要进行严格的质量控制和产品测试。

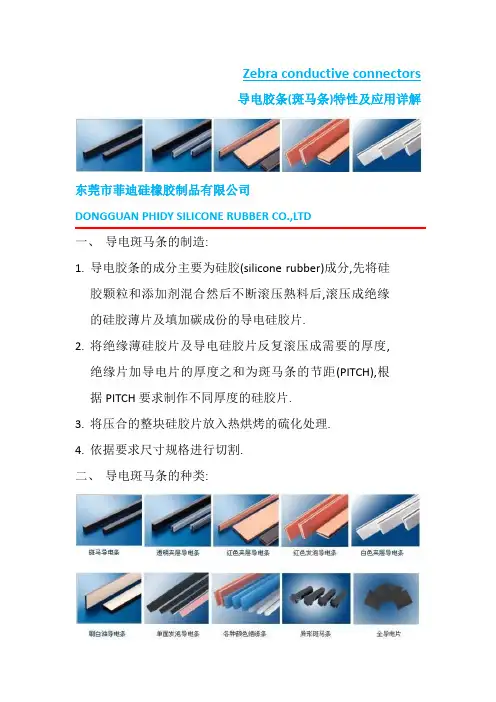

Zebra conductive connectors

导电胶条(斑马条)特性及应用详解

东莞市菲迪硅橡胶制品有限公司

DONGGUAN PHIDY SILICONE RUBBER CO.,LTD

一、 导电斑马条的制造:

1. 导电胶条的成分主要为硅胶(silicone rubber)成分,先将硅胶颗粒和添加剂混合然后不断滚压熟料后,滚压成绝缘的硅胶薄片及填加碳成份的导电硅胶片.

2. 将绝缘薄硅胶片及导电硅胶片反复滚压成需要的厚度,绝缘片加导电片的厚度之和为斑马条的节距(PITCH),根据PITCH要求制作不同厚度的硅胶片.

3. 将压合的整块硅胶片放入热烘烤的硫化处理.

4. 依据要求尺寸规格进行切割.

二、 导电斑马条的种类: 三、 导电斑马条的尺寸规格:

1. PITCH(P值)是一层导电硅胶片加一层绝缘硅胶片的厚度(CONDUCTIVE+INSULATOR),如P=0.18(L-18) 的斑马条,于1MM距离内有5组导电条.

2. Min contact spacing 如下:

四、 导电斑马条的基本特性及尺寸设计:

~3条的导电条的PITCH在上面.

五、 导电斑马条材料特性:

六、 导电斑马条电器特性:

1

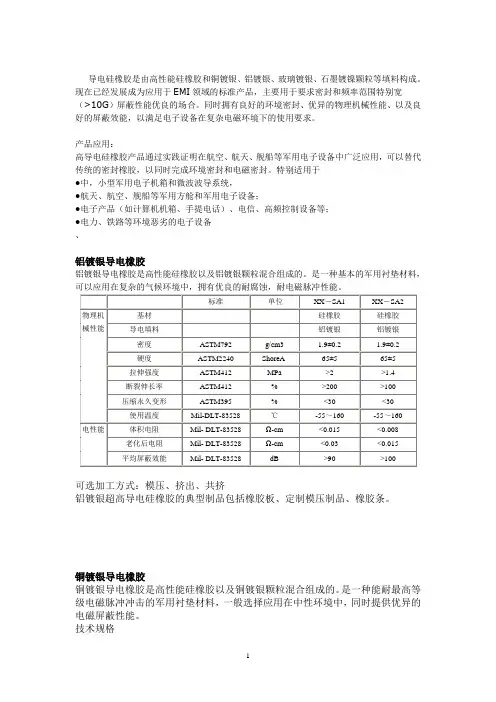

导电硅橡胶是由高性能硅橡胶和铜镀银、铝镀银、玻璃镀银、石墨镀镍颗粒等填料构成。现在已经发展成为应用于EMI领域的标准产品，主要用于要求密封和频率范围特别宽（>10G）屏蔽性能优良的场合。同时拥有良好的环境密封、优异的物理机械性能、以及良好的屏蔽效能，以满足电子设备在复杂电磁环境下的使用要求。

产品应用：

高导电硅橡胶产品通过实践证明在航空、航天、舰船等军用电子设备中广泛应用，可以替代传统的密封橡胶，以同时完成环境密封和电磁密封。特别适用于

●中，小型军用电子机箱和微波波导系统，

●航天、航空、舰船等军用方舱和军用电子设备；

●电子产品（如计算机机箱、手提电话）、电信、高频控制设备等；

●电力、铁路等环境恶劣的电子设备

、

铝镀银导电橡胶

铝镀银导电橡胶是高性能硅橡胶以及铝镀银颗粒混合组成的。是一种基本的军用衬垫材料，可以应用在复杂的气候环境中，拥有优良的耐腐蚀，耐电磁脉冲性能。

标准 单位 XX－SA1 XX－SA2

物理机械性能 基材 硅橡胶 硅橡胶

导电填料 铝镀银 铝镀银

密度 ASTM792 g/cm3 1.9±0.2 1.9±0.2

硬度 ASTM2240 ShoreA 65±5 65±5

拉伸强度 ASTM412 MPa >2 >1.4

断裂伸长率 ASTM412 % >200 >100

压缩永久变形 ASTM395 % <30 <30

使用温度 Mil-DLT-83528 ℃ -55～160 -55～160

电性能 体积电阻 Mil- DLT-83528 Ω-cm <0.015 <0.008

老化后电阻 Mil- DLT-83528 Ω-cm <0.03 <0.015

平均屏蔽效能 Mil- DLT-83528 dB >90 >100

可选加工方式：模压、挤出、共挤

铝镀银超高导电硅橡胶的典型制品包括橡胶板、定制模压制品、橡胶条。

铜镀银导电橡胶

导电橡胶配方

导电橡胶的配方主要包括以下几个部分：

1. 橡胶基体：导电橡胶的基体是一种极性橡胶，如氯丁橡胶、丁腈橡胶、氯磺化聚乙烯橡胶等。这些橡胶具有较高的极性和可塑性，使得导电填料能够更好地分散在其中。

2. 导电填料：导电填料是导电橡胶中最重要的成分，它决定了导电橡胶的导电性能。常用的导电填料有炭黑、石墨、金属粉末等。其中，炭黑是最常用的导电填料，具有成本低、导电性能好、易于分散等优点。

3. 增塑剂：增塑剂的作用是增加橡胶的可塑性和流动性，使其更容易加工。常用的增塑剂有邻苯二甲酸二丁酯、癸二酸二丁酯等。

4. 硫化剂：硫化剂的作用是使橡胶分子交联起来，提高其力学性能和耐热性能。常用的硫化剂有硫磺、硒、过氧化物等。

5. 防老剂：防老剂的作用是防止橡胶老化，延长其使用寿命。常用的防老剂有苯基萘胺、苯基对苯二胺等。

6. 其他添加剂：根据需要，还可以添加一些其他的添加剂，如抗氧剂、紫外线吸收剂等。

具体的配方比例需要根据所使用的橡胶基体、导电填料、增塑剂、硫化剂、防老剂和其他添加剂的种类和性能进行调整，以达到最佳的导电性能和加工性能。
