导电橡胶工艺流程

橡胶的工艺流程（精品）

2014-10-22 橡胶技术网

橡胶工艺流程开始

1 综述

橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。

橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。

2 橡胶加工工艺

塑炼工艺

生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。

生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。

在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。

开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。

生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。

几种胶的塑炼特性：

天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。

丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。

一、基本工艺流程

橡胶制品种类繁多，但生产工艺过程却基本相同。以一般固体橡胶——生胶为原料的橡胶制品的基本工艺过程包括：塑炼、混炼、压延、压出、成型、硫化6个基本工序。当然，原材料准备、成品整理、检验包装等基本工序也少不了。 橡胶的加工工艺过程主要是解决塑性和弹性性能这个矛盾的过程。通过各种工艺手段，使得弹性的橡胶变成具有塑性的塑炼胶，再加入各种配合剂制成半成品，然后通过硫化使具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。

二、原材料准备

1.橡胶制品的主要原料是以生胶为基本材料，而生胶就是生长在热带，亚热带的橡胶树上通过人工割开树皮收集而来。

2.各种配合剂，是为了改善橡胶制品的某些性能而加入的辅助材料。

3.纤维材料有（棉、麻、毛及各种人造纤维、合成纤维和金属材料、钢丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合，需要对材料进行加工。 生胶要在60--70℃烘房内烘软后再切胶、破胶成小块，配合剂有块状的。如石蜡、硬脂酸、松香等要粉碎。 粉状的若含有机械杂质或粗粒时需要筛选除去液态的如松焦油、古马隆需要加热、熔化、蒸发水分、过滤杂质, 配合剂要进行干燥不然容易结块、混炼时若不能分散均匀硫化时产生气泡会影响产品质量。

三、塑炼

生胶富有弹性,缺乏加工时必需的可塑性性能,因此不便于加工。为了提高其可塑性,所以要对生胶进行塑炼,这样在混炼时配合剂就容易均匀分散在生胶中,同时在压延、成型过程中也有助于提高胶料的渗透性渗入纤维织品内和成型流动性。 将生胶的长链分子降解形成可塑性的过程叫做塑炼。 生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下通过塑炼机的机械挤压和摩擦力的作用使长链橡胶分子降解变短由高弹性状态转变为可塑状态。热塑炼是向生胶中通入灼热的压缩空气在热和氧的作用下使长链分子降解变短从而获得可塑性。

橡胶生产工艺流程

IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】 【 乳胶网-】

1.基本工艺流程

伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括：

原材料准备→塑炼→混炼→成型→硫化→修整→检验

2.原材料准备

橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。

在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工：

1.基本工艺流程

伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括：

原材料准备→塑炼→混炼→成型→硫化→休整→检验

2.原材料准备

橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。

在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工：

生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块；

块状配合剂如石蜡、硬脂酸、松香等要粉碎；

粉状配合剂若含有机械杂质或粗粒时需要筛选除去；

液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质； 配合剂要进行干燥，不然容易结块、混炼时旧不能分散均匀，硫化时产生气泡，从而影响产品质量；

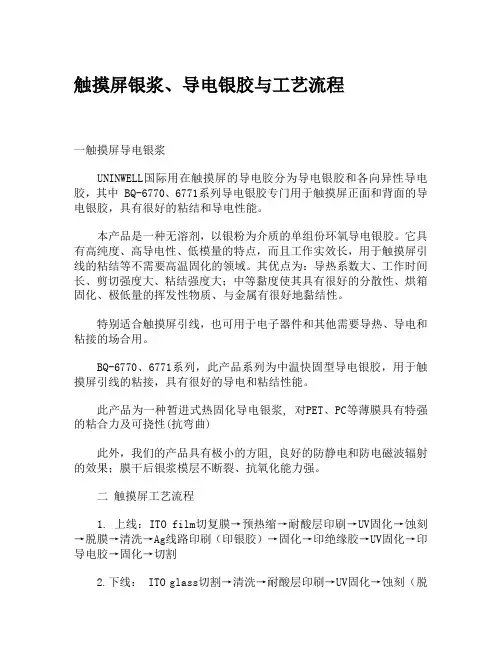

触摸屏银浆、导电银胶与工艺流程

一触摸屏导电银浆 UNINWELL国际用在触摸屏的导电胶分为导电银胶和各向异性导电

胶，其中 BQ-6770、6771系列导电银胶专门用于触摸屏正面和背面的导

电银胶，具有很好的粘结和导电性能。 本产品是一种无溶剂，以银粉为介质的单组份环氧导电银胶。它具

有高纯度、高导电性、低模量的特点，而且工作实效长，用于触摸屏引

线的粘结等不需要高温固化的领域。其优点为：导热系数大、工作时间

长、剪切强度大、粘结强度大；中等黏度使其具有很好的分散性、烘箱

固化、极低量的挥发性物质、与金属有很好地黏结性。 特别适合触摸屏引线，也可用于电子器件和其他需要导热、导电和

粘接的场合用。 BQ-6770、6771系列，此产品系列为中温快固型导电银胶，用于触

摸屏引线的粘接，具有很好的导电和粘结性能。 此产品为一种暂进式热固化导电银浆, 对PET、PC等薄膜具有特强

的粘合力及可挠性(抗弯曲) 此外，我们的产品具有极小的方阻, 良好的防静电和防电磁波辐射

的效果；膜干后银浆模层不断裂、抗氧化能力强。 二 触摸屏工艺流程 1. 上线：ITO film切复膜→预热缩→耐酸层印刷→UV固化→蚀刻

→脱膜→清洗→Ag线路印刷（印银胶）→固化→印绝缘胶→UV固化→印

导电胶→固化→切割 2.下线： ITO glass切割→清洗→耐酸层印刷→UV固化→蚀刻（脱膜）→脱膜→清洗→印绝缘点→UV固化→Ag线路印刷（印银胶）→固化

→印绝缘胶→UV固化→印导电胶→固化→印水胶→固化→切割 3. 后工序 ITO film和ITO glass组合→压合柔性电路→封胶→电性能检测→

贴保护膜→全检→包装 UNINWELL国际是全球导电银胶产品线最齐全的企业，产品涵盖高导

热、耐高温、常温固化、UV固化、修补、屏蔽、填充、灌封、各向异性

等特殊用途的导电银胶。应用范围涉及大功率LED、 LED数码管、LCD、

TR、IC、COB、PCBA、EL冷光片、显示屏、晶振、石英谐振器、太阳能
