下颌骨体三维图像重建

mimics导出下颌骨方法

全文共四篇示例，供读者参考

第一篇示例：

mimics软件是一款功能强大的三维图像处理软件，广泛应用于医学影像处理、生物力学研究、数字化建模等领域。在医学领域中，mimics软件可以用于解剖结构的三维重建，手术模拟、假体设计等方面，为医生提供了强大的工具支持。

下颌骨是人体中的一个重要解剖结构，它由下颌骨体和下颌角组成，是咀嚼、发音等功能的关键。下颌骨的形态特征对于口腔修复、口腔颌面外科等领域的临床治疗具有重要意义。在进行下颌骨研究和临床治疗时，需要进行下颌骨的三维重建和分析。

mimics软件提供了丰富的工具和功能，可以帮助用户实现下颌骨的三维重建和分析。下面我们将介绍一下利用mimics软件导出下颌骨的方法。

要进行下颌骨的三维重建，需要准备好下颌骨的医学影像数据，一般可以是CT或MRI扫描图像。在mimics软件中，点击“文件”-“导入”来导入下颌骨的影像数据，然后选择相应的文件进行导入。

导入完成后，可以在“3D图像”界面看到下颌骨的三维模型。接下来，点击“分割”工具，选择“手动分割”或“自动分割”来对下颌骨进行分割。手动分割需要用户手动标记下颌骨的轮廓，而自动分割则是根据软件算法来进行自动分割。

分割完成后，可以对下颌骨的三维模型进行编辑和修复。可以使用“平滑”、“填充洞”等工具来对模型进行修复，使其更加完整和平滑。还可以对下颌骨的表面进行细节处理，如去除多余的结构、调整骨面的平滑度等。

完成上述步骤后，就可以对下颌骨的三维模型进行进一步分析和编辑。可以使用“测量”工具来测量下颌骨的各项参数，如长度、角度等，也可以使用“分析”工具来分析下颌骨的形态特征，如凹凸、骨密度等。

通过点击“文件”-“导出”来导出下颌骨的三维模型。可以选择不同的文件格式进行导出，如STL、OBJ等，以便于后续的应用。导出完成后，就可以将下颌骨的三维模型应用到口腔修复、口腔颌面外科等临床治疗中。

・６２６・　强回声团，１例胎儿胆囊内为带状中强回声，前两种　胆囊内强回声类似成人胆囊结石的声像图特征，后　一种类似胆囊内浓缩胆汁的超声表现。胎儿胆囊内　强回声的消失多认为是通过胆道排出，有报道提出　胎儿胆囊内强回声为胎儿胆总管返流的肠内容物；　也有报道认为是在胆囊内自溶［５　；最新报道认为胎　儿胆囊内强回声为胆囊结石，是由胎儿体内的致石　基因所引发［６］。同时期对因新生儿黄疸住院的约　２００例新生儿进行肝胆超声检查中均未发现胆囊内　有类似强回声表现者。　对胎儿胆囊内强回声的形成机理虽然观点不　一，但本组６例胎儿在产前产后多次超声检查中均　未发现其它异常，新生儿出生后进食正常，无呕吐、　腹泻、便秘、病理性黄疸，肝功能正常，生出后１个月　复查各类指标均在正常范围内，因此我们认为若无　其它异常，胎儿胆囊内强回声无不良转归，不需干预　治疗，但应注意超声随访检查。　Ｇｕｉｚｈｏｕ　Ｍｅｄｉｃａｌ　Ｊｏｕｒｎａｌ，２００８，Ｖｏ１．３２，Ｎｏ．７　

参考文献　［１］吴细香，焦彤，林泳熙，等．胎儿胆道的Ｂ超监测［Ｊ］．　中国超声医学杂志，１９９８，１４（６）：６１—６３．　Ｅ２］Ｋｏｎｋｉｃｈｉ　Ｈ，Ａｏｋｉ　Ｓ，Ｈａｔａ　Ｔ，ｅｔ　ａ１．Ｕｌｔｒａｓｏｕｎｄ　ｉｄｅｎｔｉ—　ｆｉｃａｔｉｏｎ　ｏｆ　ｔｈｅ　ｈｕｍａｎ　ａｎ　ｆｅｔａｌ　ｇａｌｌｂｌａｄｄｅｒ　ｉｎ　ｕｔｅｒｏ［Ｊ］．　Ｇｙｎｅｃｏｌ　Ｏｂｓｔｅｓ　Ｉｎｖｅｓｔ，１９８７，２３（１）：７９—８３．　［３］Ｈａｆｆａｊｅｅ　ＭＲ．Ｔｈｅ　ｆａｔａｌ　ｇａｌｌｂｌａｄｄｅｒ　ｍｏｒｐｈｏｌｏｇｙ　ａｎｄ　ｍｏｙｐｈｍｅｔｒｙ　ｂｙ　ｍｉｃｙｏｄｓｓｅｃｔｉｏｎ［Ｊ］．Ｃｈｉｎｅｓｅ　Ｊｏｕｒｎａｌ　ｏｆ　Ｃｌｉｍｃａｌ　Ａｎａｔｏｍｙ，２００１，１９（４）：３８２．　Ｅ４］Ｆｉｓｈｅｒ　Ｍ，Ｒｏｓｅｎｓｔｅｉｎ　Ｊ，Ｓｃｈｕｓｓｈｒｉｍ　Ａ，ｅｔ　ａ１．Ｇａｌｌｂｌａｄ—　ｄｅｒ　ｄｉｓｅａｓｅ　ｉｎ　ｃｈｉｌｄｒｅｎ　ａｎｄ　ａｄｏｌｅｓｃｅｎｔｓ［Ｊ］．Ｊ　Ａｄｏｌｅｓ　Ｈｅａｌｔｈ　Ｃａｒｅ，１９８１，１（４）：３０９—３１２．　Ｅ５］赵云曾，万里亚，刘乔建，等．Ｂ超诊断胎儿胆囊结石　一例［Ｊ］．临床医学影像学杂志，１９９６，７（２）：８１．　［６］刘小瘦．超声诊断胎儿胆囊结石１２例病因学分析　口］．中外健康文摘临床医药版，２００８，１（５）：４８．　

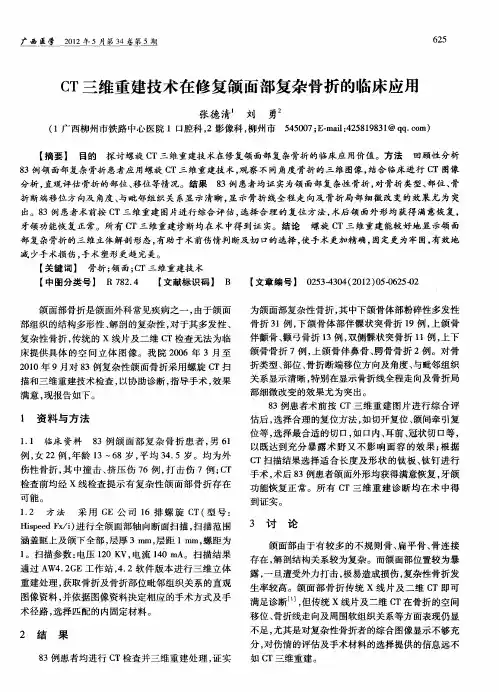

广西医学　２０１２年５月第３４卷第５期　ｃＴ三维重建技术在修复颌面部复杂骨折的临床应用　张德清　刘　勇　（１广西柳州市铁路中心医院１口腔科，２影像科，柳州市５４５００７；Ｅ—ｍａｉｌ：４２５８１９８３１＠ｑｑ．ｔｏｍ）　６２５　

【摘要】　目的探讨螺旋ｃＴ三维重建技术在修复颌面部复杂骨折的临床应用价值。方法　回顾性分析　８３例颌面部复杂骨折患者应用螺旋ＣＴ三维重建技术，观察不同角度骨折的三维图像，结合临床进行ＣＴ图像　分析，直观评估骨折的部位、移位等情况。结果８３例患者均证实为颌面部复杂性骨折，对骨折类型、部位、骨　折断端移位方向及角度、与毗邻组织关系显示清晰，显示骨折线全程走向及骨折局部细微改变的效果尤为突　出。８３例患者术前按ＣＴ三维重建图片进行综合评估，选择合理的复位方法，术后颌面外形均获得满意恢复，　牙颌功能恢复正常。所有ＣＴ三维重建诊断均在术中得到证实。结论　螺旋ＣＴ三维重建能较好地显示颌面　部复杂骨折的三维立体解剖形态，有助于术前伤情判断及切口的选择，使手术更加精确，固定更为牢固，有效地　减少手术损伤，手术塑形更趋完美。　【关键词】　骨折；颌面；ＣＴ三维重建技术　【中图分类号】Ｒ　７８２．４　【文献标识码】Ｂ　【文章编号】０２５３－４３０４（２０１２）０５－０６２５－０２　颌面部骨折是颌面外科常见疾病之一，由于颌面　部组织的结构多形性、解剖的复杂性，对于其多发性、　复杂性骨折，传统的ｘ线片及二维ＣＴ检查无法为临　床提供具体的空间立体图像。我院２００６年３月至　２０１０年９月对８３例复杂性颌面骨折采用螺旋ＣＴ扫　描和三维重建技术检查，以协助诊断，指导手术，效果　满意，现报告如下。　１资料与方法　１．１　临床资料８３例颌面部复杂骨折患者，男６１　例，女２２例，年龄１３～６８岁，平均３４．５岁。均为外　伤性骨折，其中撞击、挤压伤７６例，打击伤７例；ＣＴ　检查前均经ｘ线检查提示有复杂性颌面部骨折存在　可能。　１．２　方法　采用ＧＥ公司１６排螺旋ＣＴ（型号：　Ｈｉｓｐｅｅｄ　Ｆｘ／ｉ）进行全颌面部轴向断面扫描，扫描范围　涵盖眶上及颌下全部，层厚３　ｍｍ，层距１　ｍｍ，螺距为　１。扫描参数：电压１２０　ＫＶ，电流１４０　ｍＡ。扫描结果　通过ＡＷ４．２ＧＥ工作站，４．２软件版本进行三维立体　重建处理，获取骨折及骨折部位毗邻组织关系的直观　图像资料，并依据图像资料决定相应的手术方式及手　术径路，选择匹配的内固定材料。　２　结果　８３例患者均进行ＣＴ检查并三维重建处理，证实　为颌面部复杂性骨折，其中下颌骨体部粉碎性多发性　骨折３１例，下颌骨体部伴髁状突骨折１９例，上颌骨　伴颧骨、颧弓骨折１３例，双侧髁状突骨折１１例，上下　颌骨骨折７例，上颌骨伴鼻骨、腭骨骨折２例。对骨　折类型、部位、骨折断端移位方向及角度、与毗邻组织　关系显示清晰，特别在显示骨折线全程走向及骨折局　部细微改变的效果尤为突出。　８３例患者术前按ＣＴ三维重建图片进行综合评　估后，选择合理的复位方法，如切开复位、颌问牵引复　位等，选择最合适的切口，如口内、耳前、冠状切口等，　以既达到充分暴露术野又不影响面容的效果；根据　ＣＴ扫描结果选择适合长度及形状的钛板、钛钉进行　手术，术后８３例患者颌面外形均获得满意恢复，牙颌　功能恢复正常。所有ＣＴ三维重建诊断均在术中得　到证实。　３讨论　颌面部由于有较多的不规则骨、扁平骨、骨连接　存在，解剖结构关系较为复杂。而颌面部位置较为暴　露，一旦遭受外力打击，极易造成损伤，复杂性骨折发　生率较高。颌面部骨折传统ｘ线片及二维ＣＴ即可　满足诊断　，但传统ｘ线片及二维ｃＴ在骨折的空间　移位、骨折线走向及周围软组织关系等方面表现仍显　不足，尤其是对复杂性骨折者的综合图像显示不够充　分，对伤情的评估及手术材料的选择提供的信息远不　如ＣＴ三维重建。
