煤制气技术现状及工艺探究

  • 格式：docx
  • 大小：28.98 KB
  • 文档页数：5

煤制气技术现状及工艺探究

摘要：煤制气技术是发展煤基液体燃料、多联产系统、煤基化学品、ＩＧＣＣ发电以及制氢等多种产业的关键性技术，因此，煤制气技术的发展进步可以产生极大的辐射作用，带动多个产业发展。煤炭是煤化工企业生产阶段的常用原材料之一，其历经化学加工过程，使煤炭转变成不同样态（气、液、固态）燃料及化学品，也能生产制造出多种化工品。因此选择何种技术，需要针对实际情况合理选择。本文简要阐述煤制气技术的发展现状，具体研究三种煤制气方法的工艺。

关键词：煤制气技术；现状；工艺

引言

煤制合成气指以煤或焦炭为原料，以氧气（空气、富氧或纯氧）、水蒸气等为气化剂，在高温条件下通过化学反应把煤或焦炭转化为气体的过程，其有效成分包括一氧化碳、氢气和甲烷等，可作为原料气合成多种化工产品。现阶段，随着我国煤制气技术的发展进步，不仅有力推动了我国煤制气产业的发展，并且为煤炭化工行业提供了新的发展契机。

1煤气化技术发展现状

我国的煤炭储量大，但是对于煤炭资源的利用并不充分，煤制气行业的发展比较缓慢，采用的煤制气技术比较落后。２０世纪９０年代初期，我国才拥有自主研发的煤制气技术，也就是喷嘴对置式煤气化技术，但与国外的工艺相比，仍存在一定的差距。后续我国又自主研发了灰熔聚煤气化技术，该技术属于流化床气化，是我国第二代煤制气技术，在原有基础上取得了极大进步，推动了国内煤制气行业的发展。但整体而言，我国的煤制气技术仍有较大的提升空间。

2煤制合成气行业工艺流程

2.1煤制合成气单元 煤制合成气单元主要环节包括备煤储运、煤气化、变换、低温甲醇洗、酸性气处理等。备煤储运主要为原煤仓储、输送过程，该过程产生颗粒物G1。煤气化过程中，原料煤加入一定量的水和添加剂后，送往磨煤系统制成水煤浆，水煤浆和高压氧气送入气化炉，在此反应生成粗煤气，其主要成分有CO、H2、CO2、H2O和少量的CH4、H2S等，煤气化煤浆制备环节产生颗粒物G2。粗煤气中CO、H2含量较大，根据后续化工产品合成需求，需通过变换调整原料气的碳氢比例，变换反应过程主要是在催化剂作用下，原料气中的CO与H2O反应生成相应量的CO2和H2，变换反应过程中不凝气G3送火炬燃烧系统后，主要污染物为NOx、SO2。低温甲醇洗净化工段以冷甲醇为吸收溶剂，在低温条件下脱除原料气中的酸性气体，吸收了酸性气的甲醇溶液经过再生、分离后，甲醇循环利用，低温甲醇洗尾气G4主要成分为CO2和少量甲醇。酸性气处理工序多采用克劳斯工艺进行硫磺回收，硫回收尾气G5主要含SO2、NOx。部分企业已通过改造，将硫回收尾气引入企业自有锅炉脱硫设施进行深度脱硫治理。

2.2合成氨单元

合成气工艺气在氮洗塔中将Ar、CO、CH4等杂质用液氮洗涤除去，塔顶含有液氮的净化气送氨合成工序，塔底尾液经闪蒸回收H2作为燃料气G6。来自液氮洗的合成气经压缩机压缩到所需压力后，进入合成塔，在催化剂的作用下反应生成氨。

2.3甲醇合成单元

来自低温甲醇洗工序的合成气经加热后进入脱硫槽，去除残留的微量H2S和COS，以避免甲醇合成催化剂中毒。净化合成气与循环气混合并被甲醇合成塔出口的热反应气加热后，进入预转化器，出预转化器的气体进入辐射式合成反应器进行甲醇合成反应。出反应器的合成气经换热、水冷分离粗甲醇后，经循环压缩机压缩并返回合成系统，一部分作为弛放气G7（主要成分为H2）以燃料气形式回收。

2.4尿素合成单元 液氨、CO2及来自尿素工段的循环甲铵溶液送尿素合成塔，进行尿素合成反应，生成尿素溶液。尿素溶液用泵送浓缩工序，在真空条件下尿素浓缩后，由熔融尿素泵送到造粒塔顶部，产生的尿素颗粒由刮料机收集，送尿素成品仓库。尿素合成工艺过程中氨气提尾气、CO2气提尾气G8主要成分为NH3，尿素造粒塔废气G9主要成分为颗粒物。

2.5甲醇制烯烃单元

甲醇制烯烃的化学反应过程主要是脱水反应的产物二甲醚和少量未转化的原料甲醇进行的裂解和聚合反应。该工艺过程催化剂再生尾气G10主要成分为颗粒物、NOx。

2.6烯烃分离单元

烯烃气体经过压缩后，分离出的碳氢组分循环回MTO反应器，工艺气进入物料分离环节，经过脱乙烷、甲烷、丙烷、丁烷等，得到乙烯、丙烯产品。该工段干燥废气G11主要成分为颗粒物、NOx、VOCs。

2.7聚乙烯单元

精制后的乙烯、丁烯、冷凝剂与氢气、烷基铝一同进入流化床反应器，乙烯与共聚单体发生聚合反应，生成聚乙烯树脂。一部分未冷凝气送火炬排放。聚乙烯树脂经造粒后送包装料仓进行成品包装。聚乙烯合成工段产生废气G12主要成分为颗粒物、VOCs。

2.8聚丙烯单元

聚合单体与催化剂一起进入多区循环反应器，从反应器出来的物料经过汽蒸、干燥、挤压造粒、均化等工序获得聚丙烯产品。聚丙烯合成工段产生废气G13主要成分为颗粒物、VOCs。

2.9聚烯烃产品包装

聚烯烃粒料产品包装单元排放废气G14主要成分为颗粒物。 3煤制气的技术工艺

3.1德士古煤气化技术

德士古煤气化技术采用的德士古气化炉，此炉采用的是水煤浆单喷嘴下喷式结构，整个工艺流程多采用的是水激冷工艺，若是ＩＧＣＣ发电项目，也可以采用废锅流程。就目前的情况来看，德士古炉的单炉容量可以到2000ｔ／ｄ，大部分项目的操作压力控制在6.5ＭＰａ，少部分项目的操作压力可达8.4ＭＰａ。

3.2壳牌煤气化技术

壳牌煤气化技术在我国应用的历史也相对较长，相较于德士古煤气化技术而言，壳牌煤气化技术的优势更为突出，适用范围更广。壳牌煤气化技术采用的气化炉基本结构为干煤粉单喷嘴上行式，整体结构相对比较复杂，对于操作水平要求较高。壳牌煤气化技术主要使用的是干煤粉，生产的气体质量比较好，其中有效气体占比较高，并且在生产过程中产生的高温高压气体可以实现循环利用。该技术的优势是高温高压气化、废热锅炉冷却、可以回收热能；气体质量良好，有效成分占比较高；炉内没有耐火砖作为衬里，维护工作量比较小，但炉内热交换对设备要求高，出现泄漏后风险高，维修难度大。

3.3多喷嘴对置式气化技术

多喷嘴对置式气化技术属于我国自主研发的煤制气技术。相较于国外的技术而言，多喷嘴对置式气化技术在日投煤量以及压力方面仍存在一定差距，但其也具有一定的优势，具备推广使用的价值。四喷嘴气化炉所采用的是顶膜式喷嘴，雾化夹角较大，并且由于采用的是对撞方式，混合会更加充分，在生产过程中，即便某个喷嘴受其他因素影响雾化不良，造成的影响也相对有限。由于附着于气体出口管线内部的灰垢清理难度比较大，当气化炉运行时，灰垢受热会自然脱落，经常会导致出口管线堵塞，四喷嘴气化炉在水洗塔前增加分离器，灰垢脱落时会被拦截在分离器外，不会导致管线堵塞。

结束语 现阶段我国的煤制气技术对于外国工艺的依赖性较高，自主研发的煤制气技术有一定优势但仍存在一定局限性，未来我国仍需要进一步加强关于煤制气技术的研究探索，为煤制气行业以及相关产业发展奠定基础。

参考文献

[1]于遵宏，王辅臣.煤炭气化技术[M].北京：化学工业出版社，2010.

[2]李鑫.陕西煤化工产业链发展路径研究[D].西安：西安石油大学，2012.

[3]赵煜.煤化工项目硫回收工艺技术分析[J].化工设计通讯，2021，47（5）：12-13，29.

合集下载

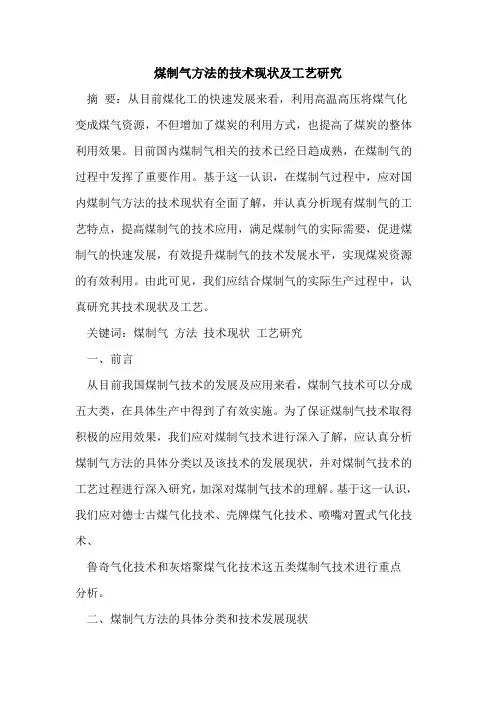

煤制气方法的技术现状及工艺研究
