轻钢结构设计总结

轻型钢结构厂房设计要点摘要：在进行轻工业厂房设计时，必须严格执行轻型钢结构厂房设计要点，综合考虑可能影响其设计质量的因素，进而全面提高此方面的设计质量。

基于此情况下，本文总结了厂房结构体系的选型、门式刚架柱网尺寸的选择及结构体系的布置、门式刚架设计、檩条，墙梁及拉条、支撑设计与构造、吊车梁设计方面内容做出了综合论述。

关键词：轻型钢；结构；厂房设计；要点分析引言：近年来，轻型钢结构在建筑工程中得到了越来越广泛的应用，例如在高层建筑、大跨度公共建筑中，都有轻型钢结构设计的身影，它已成为一个城市现代建筑的象征。

随着现代轻型钢结构设计水平提高，从而形式由单一的框架式发展到多元化，如肋玻结构形式、钢桁架结构形式。

一、钢结构设计1.1钢结构形式与结构布置。

钢结构在设计之前应该选择合理的结构体系，合理的建筑结构体系应该是刚柔相济。

钢结构常用的结构体系有框架、平面（桁）架、网架（壳）、索膜、轻钢、塔桅等结构形式。

在钢结构设计的整个过程中都应该注重的是概念设计，所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。

一般地说要刚度均匀，力学模型清晰简便，层次清楚，条理分明，尽可能限制大荷载或移动荷载的影响范围，控制构件的侧移变形，保证结构具有足够的抗弯和抗剪能力，使其结构传力以最直接简单的线路传递到基础，抗侧支撑的分布应均匀，其形心要尽量靠近侧向力（风震）的作用线，否则应考虑结构的扭转。

结构的抗侧应有多道防线，比如有支撑框架结构，柱子至少应能单独随1/4 的总水平力。

1.2 判定结构的合理性。

要正确使用结构软件，还应对其输出结果做正确的判断。

比如评估各向周期、位移、应力、总剪力、变形特征等。

不同的软件会有不同的适用条件和范围，初学者应充分明了。

工程师们不应该过分信任与依赖结构软件。

工程设计中的计算和精确的力学计算本身常有一定距离，为了获得实用的设计方法，有时会用误差和较大的假定，但对这种误差，会通过适用条件、概念及构造的方式来保证结构的安全。

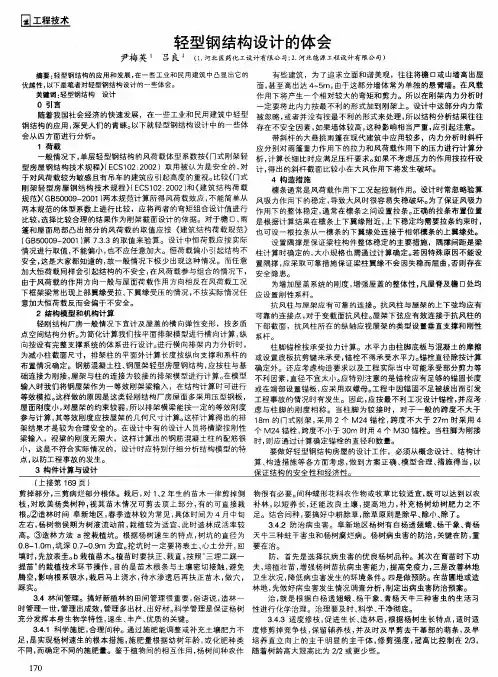

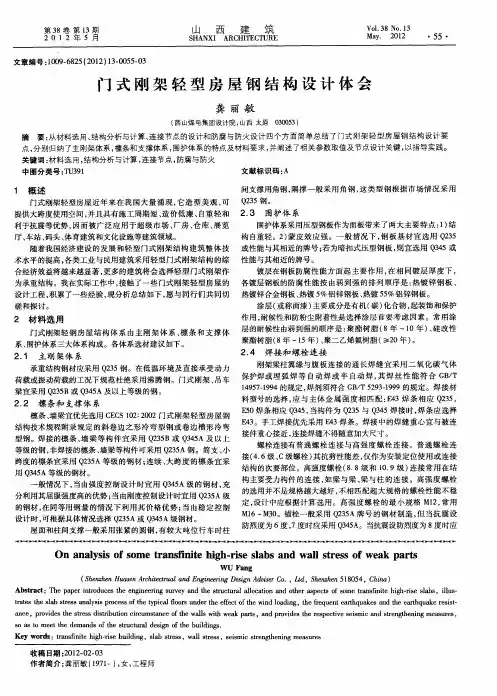

轻型钢结构设计 的体 会
尹梅 英 吕 良 （ 河北医药 设计有限 １ ． 化工 公司； 河北能源工 ２ ． 程设计有限公司）
有 些 建筑 ，为 了追 求立 面 和 谐 美 观 ，往 往 将檐 口或 山墙 高 出屋 面 ， 至 高 出达 ４ ５ ， 甚 ～ ｍ 由于 这 部 分墙 体 常 为单 独 的 悬 臂墙 。在 风 载 关键词 ： 轻型钢结构 设计 作用下将产生一个相对较大 的弯矩和剪力。所 以在刚架内力分析时 ０ 引言 定要将此 内力按最不利 的形式加到刚架上。设计中这部 分内力常 随着我国社会经济的快速发展 ，在一些工业和 民用建筑中轻型 被 忽 略 ， 或者 并 没 有 按 最 不利 的形 式 来 处理 ， 以结 构 分析 结 果 往往 所 钢 结构 的应 用 ， 受人 们 的 青 睐 。 下就 轻 型 钢 结构 设 计 中 的 一 些体 存 在 不安 全 因素 ， 果墙 体 较 高 ， 种 影 响相 当严 重 ， 引起注 意 。 深 以 如 这 应 会从 四 方面 进行 分 析 。 带 斜 杆 的 大 悬挑 雨 篷 在 现代 建 筑 中应 用较 多 ，内 力分 析 时斜 杆 １ 荷 载 应 分别对雨篷重力作用下的拉力和风荷载作用下的压 力进行计 算分 般情况下， 单层轻型钢结构 的风荷载体型系数按《 门式刚架轻 析 ， 算长细 比时应满足压杆要求。 计 如果不考虑压力的作用按拉杆设 型房屋钢结构技术规程） Ｅ Ｓ ０ ：０ ２ （ Ｃ １ ２ ２ ０ ）取用被认 为是 安全 的， 计 ， 出 的斜 杆 截 面 比较 小 在 大 风作 用筑应引起高度 的重视。 比较《 门式 ４ 构 造 措 施 刚架轻 型房屋钢结构技术规程》 Ｅ Ｓ ２ ２ ０ 和《 （ Ｃ １ ：０ ２） 建筑结构荷 载 ０ 檩条通常是风荷载作用下工况起控制作用。设计时常忽略验算 规范＞ Ｇ ５ ０ ９ ２ ０ ） （ Ｂ ０ ０ — ０ １ 两本规范计算所得风荷载效应 ， 不能简单从 风 吸 力 作 用下 的稳 定 ， 致 大 风 时很 容 易 失稳 破 坏 。 了保 证风 吸 力 导 为 两 本 规 范 的体 型 系 数上 进 行 比较 ，应 将 两者 的弯 矩 组 合设 计 值 进行 作用下的整体稳定 ， 通常在檩条之间设置拉条。 正确 的拉条布置位置 比较 ， 择 比较 合 理 的 结果 作 为 刚 架截 面 设计 的依 据 。 对 于檐 口 、 选 雨 是 根 据计 算结 果 在檩 条上 下 翼 缘 附近 ， 下稳 定 均 需要 拉 条 约 束时 ， 上 篷和屋面局部凸出部分的风荷载的取值应按 《 建筑结构荷载规范》 也可设一根拉条从一檩条的下翼缘 处连接于相邻檩条的上翼缘处。 （ Ｂ ０ ０ — ０ １ 第 ７３３的取 值 来 验 算 。设 计 中恒 荷 载 应 按 实 际 Ｇ ５ ０ ９ ２ ０ ） ．． 设置 隅撑 是 保 证梁 柱 构 件 整体 稳 定 的 主 要措 施 ，隅撑 间 距 是梁 情 况 进行 取 值 ， 能偏 小 ， 不应 任 意 加 大。 恒 荷 载偏 小 引起 结 构不 柱计 算时确定的， 不 也 大小规格也需通过计算确定。 因特殊原 因不能设 若 安 全 ， 是 大 家都 知道 的 ， 一 般 情 况 下极 少 出现 这种 情 况 。 而任 意 置 隅撑 ， 采 取 可 靠 措 施保 证 梁 柱 翼缘 不 会 因 失稳 而 屈 曲， 则 存在 这 故 应 否 加 大恒 荷 载 同 样会 引起 结构 的不 安 全 ， 风荷 载 参 与 组合 的情 况 下 ， 安 全 隐患 。 在 由于 风荷 载 的作 用 方向 一般 与 屋 面 荷载 作 用 方 向相 反 在 风 荷载 工 况 为增加屋 盖系统的刚度 ， 增强屋盖 的整体 性， 凡屋脊及檐 口处均 下框架梁常出现上部翼缘 受拉、 下翼缘受压 的情况 ， 不按实际情况任 应设 置 刚 性 系杆 。 意 加 大恒 荷 载 反而 会偏 于 不 安 全 。 抗 风 柱 与屋 架 应 有 可靠 的连 接 。抗 风 柱 与 屋 架 的上 下 弦均 应 有 ２ 结 构 模 型和 机 构计 算 可靠 的连 接点 ， 于 变截 面 抗 风柱 。 架 下弦 应 有 效连 接 于 抗风 柱 的 对 屋 轻 刚 结构 厂 房 一般 情 况 下 宜计 及 屋 盖 的 横 向弹 性 变 形 ，按 多 质 下部 截 面 ，抗 风 柱 所在 的纵 轴 应 视屋 架 的类 型 设 置垂 直 支 撑和 刚性 点空间结构分析。 为简化计 算我们按平面排架模型进行横 向计算， 纵 系杆 。 向按 设 有 完整 支 撑 系统 的体 系 进行 设 计 。 行 横 向排 架 内力 分析 时 ， 进 柱脚锚栓按承受拉 力计算。水平 力由柱脚底板与混凝 土的摩擦 为减 小柱 截面 尺 寸 ，排 架 柱 的 平面 外 计 算长 度 按 纵 向 支撑 和 系 杆 的 或 设 置底 板 抗 剪键 来承 受 ， 栓 不 得 承 受水 平 力 。 栓 直 径 除按 计 算 锚 锚 布置情况确定。钢筋混凝土柱 、 钢屋架轻型房屋钢结构 ， 应按柱与基 确定外。还应考虑构造要求以及工程实际当中可能承受部 分剪力等 础 连 接 为 刚接 ， 架 与柱 的连 接 为铰 接 的 排 架模 型进 行 计 算 。 屋 在模 型 不 利 因素 ， 径 不 宜 太 小 。 特 别注 意 的是锚 栓应 有 足 够 的锚 固长 度 直 应 输入时我们将钢屋架作为一等效刚架梁输入 ，在结构计算时可进行 或在 端 部 设 置锚 板 ， 采 用 双 螺 母 。 程 中 因锚 固不 足 被拔 出而 引 发 应 工 等 效 模拟 。 这样 做 的原 因是 这 类轻 刚 结 构 厂 房屋 面 多 采 用压 型 钢板 ， 工程 事 故 的情 况时 有 发 生 。 因此 ， 按 最 不 利 工 况设 计锚 栓 ， 应 并应 考 屋 面 剐度 小 ， 屋 架 的约 束 较 弱 ， 以排 架 横 梁 能按 一 定 的 等 效刚 度 虑 与 柱 脚 的 刚 度 相 称 。 当柱 脚 为 铰 接 时 ，对 于 一 般 的跨 度 不 大 于 对 所 参与计算 ， 其等效刚度应按屋架 的几何尺寸计算。 这样计算得 出的排 侣 ｍ 的 门式 刚 架 ， 用 ２个 Ｍ２ 采 ４锚 栓 ， 度 不 大于 ２ ｍ 时 采 用 ４ 跨 ７ 架 结 果才 是较 为合 理 安全 的。 在 设计 中有 的 设计 人 员 将 横梁 按 刚 性 个 Ｍ２ ４锚 栓 ， 度 不 小于 ３ ｍ 时 用 ４个 Ｍ３ 跨 ０ ０锚 栓 。 当柱 脚 为 刚接 梁输 入 ，视 梁 的刚 度 无 限大 ，这样 计 算 出的 钢筋 混 凝 土柱 的配 筋 很 时 ， 则应 通 过 计 算确 定 锚 栓 的直 径 和 数 量 。 小，这是不符合实际情况 的，设计 时应特别仔细分析结构模型的特 要做好轻型钢结构房屋的设计 工作 ，必须从概念设计、结构计 点 ， 防工 程 事故 的发 生 。 以 算、 构造措施等各 方面考虑 ， 做到 方案正确 、 模型合理、 措施得 当， 以 ３构件计算与设计 保 证 结构 的安 全 性和 经 济 性 。

跨度 的檩条宜采用 Ｑ ３ Ａ等级 的钢材 ； ２５ 连续 、 大跨 度 的檩 条宜采
用 Ｑ ４ Ａ等级的钢材 。 ３５
一
接 （． ４ ６级、 Ｃ级螺栓 ） 其抗剪性能差 ， 仅作为安装定位使 用或连接 结构 的次要部位 。高强度螺栓 （ ． ８ ８级和 １． ０ ９级 ） 连接 常用在结 构主要受力构件 的连接 ， 如梁 与梁 、 与柱 的连接 。高 强 度螺栓 梁
保护焊或埋 弧 焊 等 自动 焊 或 半 自动 焊 ， 焊 丝性 能 符 合 Ｇ ／ 其 ＢＴ １９ ７１９ ４ ５ —９ ４的规定 ， 焊剂须符合 Ｇ ／ ２ ３１９ Ｂ Ｔ５９ — ９的规 定。焊接材 ９ 料型号的选择 ， 与 主体金 属强 度 相匹 配 ： ４ 应 Ｅ ３焊条 相 应 Ｑ ３ ， ２ ５ Ｅ ０焊条相应 Ｑ ４ ， ５ ３５ 当构件为 Ｑ ３ ２ ５与 Ｑ ４ ３５焊接 时 ， 条应选择 焊
定， 设计 中应根 据计算 选用 。高 强度 螺栓 的最小 规格 Ｍ１ ， ２ 常用 Ｍ１ ６～Ｍ ０ ３ 。锚栓一般采 用 Ｑ ３ Ａ牌号 的钢材 制造 ， 当抗 震设 ２５ 但 防烈度为 ６度 ， ７度时应采用 Ｑ ４ Ａ ３５ 。当抗震设 防烈度为 ８ 时应 度
Ｏｎ ａ ａ ｙ ｉ ｆｓ ｍ ｅ ｔ ａ ｓ ｎ ｔ ｉ ｈ—ｉｅ ｓａ ｓ ａ ｄ ｗａｌｓｒ ｓ ｆ ｗｅ ｋ ｐ ｒ ｓ ｎ ｌ ｓｓｏ ｏ ｒ ｎ ｆ ｉ ｈ ｇ ｒｓ ｌｂ ｎ ｌ ｔ ｅ ｓｏ ａ ａ ｔ ｉ ｅ
磋和探讨 。
涂层 （ 或称面漆 ） 主要成分是有机 （ ） 碳 化合物 ， 起装饰和保护
作用， 耐候性和防粉尘附着性是选择涂 层首要考 虑因素 。常用 涂 层的耐候性 由弱到强 的顺序 是 ： 聚酯树 脂 （ ８年 ～１ ０年） 硅改 性 、 聚酯树脂 （ ８年 ～１ ） 聚二 乙烯氟树脂 （ ２ ） ５年 、 ＞ ｔ ０年 。

文章标题：深度探析轻型钢结构设计实例在建筑工程领域中，轻型钢结构设计一直备受关注。

本文将对.08cg03 轻型钢结构设计实例进行深度探讨，以期为读者提供更全面、深入的理解和灵活的应用。

1. 轻型钢结构设计概述轻型钢结构是指以薄壁钢材为主要材料，采用冷弯成型工艺制作构件，通过焊接或螺栓连接而成的结构体系。

它具有重量轻、强度高、抗震性能好等特点，逐渐成为现代建筑中的主流结构形式。

2. .08cg03 轻型钢结构设计实例分析以某大型商业体验中心项目为例，我们将对其轻型钢结构设计进行分析。

该项目地处地震多发区域，故而在设计上更加注重抗震性能。

通过强度分析和位移分析，设计师采用了特殊的交叉支撑结构和钢筋混凝土连接部分，以增强整体结构的抗震能力。

3. 轻型钢结构的设计原则在实际设计过程中，轻型钢结构需要遵循一系列设计原则。

首先是结构安全原则，即确保结构在正常使用及极限状态下的安全性。

其次是经济性原则，要在满足安全性的前提下尽可能减少结构材料的使用。

另外还有美观性原则、施工便利性原则等。

4. 对于.08cg03 轻型钢结构设计实例的个人观点和理解通过对该实例的分析，我深刻认识到轻型钢结构设计的复杂性和重要性。

设计师需要充分考虑结构的抗震性能、承载能力和整体稳定性，同时要满足美观、经济和施工便利的要求。

只有在这些方面兼顾的基础上，才能设计出高质量的轻型钢结构。

总结回顾通过本文的分析，我们对.08cg03 轻型钢结构设计实例有了深入的了解。

在设计轻型钢结构时，需要考虑多种因素，包括抗震性能、承载能力、经济性等。

只有充分综合考虑这些因素，结合实际的设计实例才能设计出高质量、安全稳定的轻型钢结构。

结语本文针对.08cg03 轻型钢结构设计实例进行了深入探讨，内容广度和深度兼具，并结合实例对轻型钢结构设计进行了分析和评估。

通过这样的全面探讨，相信读者已经对轻型钢结构的设计有了更加清晰的认识。

要提醒读者，在实际设计过程中，要密切注意结构的安全性、经济性和实用性，并兼顾实际工程情况，才能更好地应用轻型钢结构。

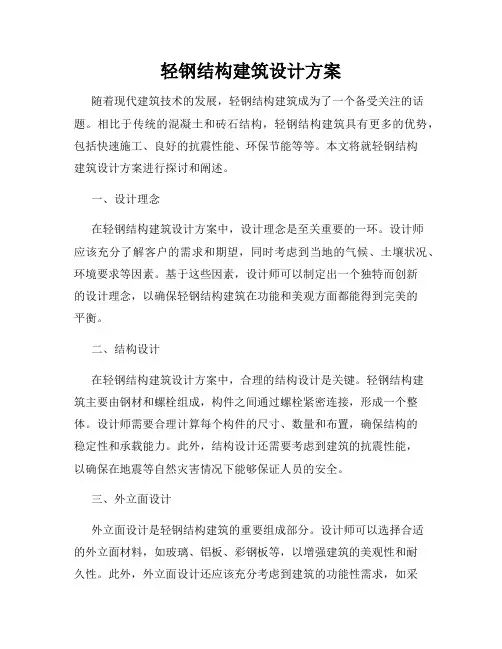

轻钢结构建筑设计方案随着现代建筑技术的发展，轻钢结构建筑成为了一个备受关注的话题。

相比于传统的混凝土和砖石结构，轻钢结构建筑具有更多的优势，包括快速施工、良好的抗震性能、环保节能等等。

本文将就轻钢结构建筑设计方案进行探讨和阐述。

一、设计理念在轻钢结构建筑设计方案中，设计理念是至关重要的一环。

设计师应该充分了解客户的需求和期望，同时考虑到当地的气候、土壤状况、环境要求等因素。

基于这些因素，设计师可以制定出一个独特而创新的设计理念，以确保轻钢结构建筑在功能和美观方面都能得到完美的平衡。

二、结构设计在轻钢结构建筑设计方案中，合理的结构设计是关键。

轻钢结构建筑主要由钢材和螺栓组成，构件之间通过螺栓紧密连接，形成一个整体。

设计师需要合理计算每个构件的尺寸、数量和布置，确保结构的稳定性和承载能力。

此外，结构设计还需要考虑到建筑的抗震性能，以确保在地震等自然灾害情况下能够保证人员的安全。

三、外立面设计外立面设计是轻钢结构建筑的重要组成部分。

设计师可以选择合适的外立面材料，如玻璃、铝板、彩钢板等，以增强建筑的美观性和耐久性。

此外，外立面设计还应该充分考虑到建筑的功能性需求，如采光、保温、通风等。

通过精心设计的外立面，轻钢结构建筑可以展现出独特的视觉效果，与周围环境和谐共存。

四、室内设计室内设计是轻钢结构建筑不可或缺的一部分。

设计师应该根据建筑的功能和客户的需求，设计出合理布局、舒适实用的室内空间。

同时，室内设计还需要与建筑外立面相协调，并考虑到人们的行走路径、采光、通风等要素。

通过巧妙的室内设计，轻钢结构建筑可以为用户提供一个宜居的环境。

五、节能设计节能设计是轻钢结构建筑设计方案中的重要内容。

设计师可以采用合适的保温材料和设备，如保温板、太阳能光伏、换热器等，来减少能源的消耗。

此外，合理的通风设计和采光设计也是节能的重要因素。

通过节能设计，轻钢结构建筑可以达到绿色环保的标准，并为用户节约能源开支。

六、维护保养最后，轻钢结构建筑设计方案还应该考虑到建筑的维护保养问题。

致性
结构计算和构造设计相符合 ，一 直是 结构设计 中大家都注意 的问 题 。对要求传 递弯矩和不传 递弯矩 的节点 连接 ，应分别 赋予它足够 的 刚度和柔度 ．对桁架节点应尽量减少杆件偏 心 ，这些都 是设 计者处理 构造细部时经常考虑到的。但是 ．当涉及 稳定性能时 ，构造 上时常有 不同于强度的要求或 特殊考虑。例如 ，简 支粱就抗弯强 度来说 ，对不 动铰支座的要求 仅仅 是阻止位移 ，同时 允许 在平面 内转 动。然而在处 理梁整体稳定时上述要求就不够了。支座还需 能够阻止梁绕纵轴扭转 ， 同时允许 梁在水平平 面内转动和梁端截 面 自由翘曲 ，以符合稳 定分析 所 采取 的边界条件。 ２ 轻型钢结构的安装措施 ２１ 柱脚的制作 安装 ． ２１１ ．． 预埋地脚螺栓与砼短柱边距离过 近。在 刚架吊装时 ，经常不可避 免 的会人为产生一些侧 向外力 ，而将 柱顶部砼拉碎 或拉崩。在 预埋螺 栓时 ，钢柱侧边螺栓不能过于靠边 ，应与柱边 留有足够 的距离 。同时， 砼短柱要保证达到设计强度后 ，方可组织刚架的吊装工作。 ２１ 往往容易遗忘抗剪槽 的留设和抗剪件 的设置 。柱脚 锚栓按承受拉 ．２ ． 力设计 ，计算时不考虑锚栓承受水平力 。若未设置抗 剪件 ，所有 由侧 向风荷载 、水平地震荷载 、吊车水平荷 载等产生 的柱底 剪力 ，几乎都 有柱脚锚栓承担 ，从而破坏柱脚锚 栓。 ２ ＿柱脚 底板与砼柱间空隙过小 ，使得灌浆料难 以填入 或填实 。一般 ．３ １ 二次灌料空 隙为 ５ｒｍ。 ０ ａ ２ ．有些 工程地脚螺栓位置不准确 ．为 了方便刚架 吊装就位 ．在现场 ．４ １ 对底板进 行二次打孔 ，任意切割 ，造成柱脚 底板开孑过 大 ，使得柱脚 Ｌ 固定不牢 ，锚栓最小边 （ 端）距亦不能满足规范要求 。 ２ 粱 、柱连接与安装 ． ２ ２ ．多跨 门式刚架中柱按摇 摆柱设计 ，而实际工程却把 中柱 与斜梁焊 ．１ ２

刚架轻型房屋钢结构设计门式刚架为一种传统的结构体系，该类结构的上部主构架包括刚架斜梁、刚架柱、支撑、檩条、系杆、山墙骨架等。

门式刚架轻型房屋钢结构具有受力简单、传力路径明确、构件制作快捷、便于工厂化加工、施工周期短等特点，因此广泛应用于工业、商业及文化娱乐公共设施等工业与民用建筑中。

门式刚架轻型房屋钢结构起源于美国，经历了近百年的发展，目前已成为设计、制作与施工标准相对完善的一种结构体系。

从人类发展历史看,建筑形式与结构体系的产生与发展总与一定时期的生产和生活水平密切相关,门式刚架轻型房屋钢结构的产生也有着特定的历史背景。

轻型钢结构在国外发展较早,最初是随着汽车工业的发展,主要用于建造私人车库等简易房屋。

第二次世界大战期间,由于战争的需要,轻型房屋钢结构主要用于建造一些拆装方便的营房和库房。

门式刚架轻型房屋钢结构最早起源于美国,并且发展最快、应用最广。

后来在欧洲、日本和澳大利亚等国也得到了广泛发展和应用。

因其构件制作快捷、便于工厂化加工、施工周期短等特点,此种结构形式一经推出就深受建筑业喜爱。

上世纪20世纪中期,建筑钢材产量大增,钢材的冶炼水平也有了很大突破,色彩丰富、耐久性强的彩色压型钢板随之出现, H型钢和冷弯薄壁型钢相继问世,这些都极大地推动了门式刚架轻型房屋钢结构的发展。

加之加工设备的不断改善,设计形式的多样化,使门式刚架轻型房屋钢结构体系逐渐应用于大型工业厂房、商业建筑及公共交通设施等。

实现了结构分析、设计、出图的程序化,构件加工的工厂化,安装施工和经营管理的一体化流程。

目前,大部分国外轻钢结构公司都具有自己的门式刚架轻型房屋钢结构系列,由于门式刚架构件的刚度良好,其平面内、外的刚度差别较小,为制作、运输、安装提供了较有利的条件。

结构构件可全部在工厂制作,工业化程度高,运输便捷,安装方便快速,土建施工量小,综合经济效益高。

在美国、日本等一些钢结构技术比较发达的国家,门式刚架轻型房屋钢结构体系已经作为一种及既经济又快捷的建筑结构体系,以商品的形式对外出售。

前言伴随着我国经济与科学技术的快速发展，钢结构已逐步在工业厂房，商业大楼，民用住宅，大型场馆等公共建筑中被广泛采用。

钢材的强度高，故在结构中占体积小，因而建筑的实用空间就较大；钢结构可以成套预制装配，故施工方便；钢材可以回炉重新利用，故钢结构的再生性好。

钢结构有着非常多的优点，我国的钢结构事业也正处在蓬勃发展中。

轻型钢结构除具有普通钢结构的材质均匀，可靠性高；强度高，重量轻；塑性韧性，抗震性能好；便于机械化制造，施工期短；可回收，建筑造型美观等特点以外，一般还具有取材方便，用料较省，自重更轻等特点。

它对加快基本建设速度，特别对中小型企业的建设，以及对现有企业的挖潜、革新、改造等工作能够起到显著的作用，因而受到建设单位，尤其是在工业建筑中的普遍欢迎。

由于轻型钢结构的经济指标很好，总造价较低，再加上结构自重轻为改革重型结构体系创造了条件。

因此，轻型钢结构是很有发展前途的一种结构形势。

基于以上对轻型钢结构的认识，我在毕业设计课题中选择了轻型钢结构设计。

本次设计的是万利集团民用工业园的轻钢结构房屋工程。

通过这次设计，我希望能对钢结构的计算原理、轻型钢结构的特点和构造要求有一个较系统的认识。

同时，通过这次设计，培养自己理论结合实践的能力，积累工程经验，从而为将来走向工作岗位打下坚实的基础。

摘要近年来，轻钢结构因其取材方便、用料省、自重轻、构件批量生产、现场施工速度快、周期短等诸多特点，在我国取得了长足的发展。

其中，门式刚架造型由于其简洁美观、平面布置灵活、安装便利及可以满足多种生产工艺和使用功能的要求等特点，目前正被运用于越来越多的钢结构房屋建筑中。

本工程是以轻型门式钢架作为结构形式的单层工业厂房。

厂房共有两跨，每跨设有两台桥式软钩吊车。

厂房为双坡屋面，除基础和地基梁使用混凝土、外墙标高以下为240厚砖墙外，其他所有主次要构件均为钢结构。

首先根据现有资料进行建筑方案的比选及建筑的平、立、剖面的设计；然后建筑设计基础之上的结构布置、静力计算、框架设计、节点设计、柱脚设计、檩条设计、柱间支撑设计、吊车梁设计及基础设计等。

钢结构毕业设计范文钢结构是一种具有高强度、轻质、可靠性和经济性的建筑结构，被广泛应用于各种建筑和工程项目中。

钢结构的毕业设计旨在通过结构分析和计算，确定钢结构的精确尺寸和构造，以确保其安全和稳定性。

首先，设计师需要进行结构分析，包括计算结构的荷载和力学行为。

这些荷载可能包括重力荷载、风荷载、地震荷载等。

通过计算这些荷载的作用，设计师可以确定结构的内力和变形，进而确定钢结构的精确尺寸。

其次，设计师需要根据结构的功能和约束条件进行初步设计。

在设计过程中，需要考虑到不同部分的受力情况、支撑方式以及结构的几何形状。

设计师需要合理安排杆件和节点，以满足结构的荷载传递和力学效应。

在进行初步设计后，设计师需要进行钢结构的详细设计。

这包括钢材的选型、节点的设计、焊接和连接的设计等。

钢材的选型需要考虑到材质的强度、延性、可焊性以及耐候性等因素。

节点的设计需要考虑到杆件的连接方式、节点的刚度以及耐久性等因素。

一旦完成了钢结构的设计，接下来就是施工准备和实施。

这包括确定施工顺序、制定安全措施、准备施工材料等。

在施工过程中，需要注意材料的存储和运输、焊接和连接的质量控制、结构的调试和监测等。

最后，设计师需要进行钢结构的验收和评估。

验收包括结构的外观检查、材料的检测、焊接和连接的质量评估等。

评估包括结构的性能测试、结构的安全性和可靠性评价等。

通过验收和评估，设计师可以确保钢结构的合格性。

总之，钢结构的毕业设计需要从结构分析开始，经过初步设计、详细设计、施工实施和验收评估等阶段。

这个过程需要设计师具备扎实的结构力学、材料科学和工程技术等知识，并能够运用这些知识进行创新和实践。

希望这篇文章能够对你的钢结构毕业设计有所启发和帮助。

钢结构子分部总结
钢结构是一种常用的建筑结构形式，具有高强度、轻质化、施工便利等优点。

在设计和施工过程中，钢结构按功能和位置可以被分为多个子分部。

以下是对一些常见的钢结构子分部的总结：
1. 主体结构：主体结构是指承担整个建筑物自重和荷载的骨架结构，通常由梁、柱、悬挑梁和框架组成。

主体结构起着支撑和传递荷载的作用，它的设计和施工对于整个钢结构的稳定性和承载能力至关重要。

2. 屋面结构：屋面结构是指覆盖在建筑物顶部的钢结构部分，通常由屋面梁、屋面板和屋面膜组成。

屋面结构起到保护建筑物内部免受外界环境影响的作用，同时也需要考虑防水、隔热等功能要求。

3. 外墙结构：外墙结构是指建筑物外立面的钢结构部分，通常由外墙柱、外墙梁和外墙板组成。

外墙结构不仅要满足建筑物的承载和稳定要求，还需要考虑美观、保温、防水等方面的要求。

4. 地下结构：地下结构是指建筑物地下部分的钢结构部分，包括基础、地下墙、地下柱等。

地下结构需要考虑地下水位、土壤承载能力等因素，并满足稳定和耐久性要求。

5. 桥梁结构：桥梁结构是指用于搭建桥梁的钢结构部分，包括桥梁主梁、桥墩、桥台等。

桥梁结构需要考虑跨越的距离、荷载情况以及抗风、抗震等特殊要求。

以上是对钢结构常见的子分部的总结，每个子分部都有其特定的功能和要求。

在实际应用中，根据具体的设计需求和工程要求进行细化和调整。

·
3、构件的截面计算
钢架横梁与实腹式钢架柱的强度和稳定性应按压弯构件进 行验算。 强度 Mx My N = f 正应力 A W W
en enx eny
3V 剪应力 max f v 2h0t 稳定性 N 弯矩作用平面内 A
x e
m M x
(1 x N )Wex N EX
为了保证荷载设计值下截面塑形变形的充分发展而形成塑性 铰，钢架柱在弯矩作用平面内的长细比宜符合下式要求
x H
ix 130 235 / f y
（2）钢架柱和横梁的强度和稳定性计算 强度：当 N 0.13 时
An f N 0.13 时 当 An f
M x W pnx f
ix ——钢架柱在弯矩作用平面内的回转半径
H0 = H
（2）实腹式钢架柱和横梁平面外的计算长度，应取侧向支撑点之 间的距离。当柱和横梁的内肢和外肢侧向支撑点的距离不相等 时，应取最大受压肢侧向支撑点间的距离。 （3）格构式钢架横梁和柱的弦杆、腹杆和缀条等单个构件的计算 长度 l 应按下列规定采用 a.在钢架平面内，各杆件均取节点间的距离 b.在钢架平面外，腹杆和缀条取节点间的距离，弦杆取侧向支撑间 的距离。如受压弦杆在该长度范围内力有变化可按下列规定计 算 （a）当内力均为压力时
f
弯矩作用平面外
Mx N f y Ae bWex
Aen ——构件有效净截面面积 Ae ——构件有效截面面积 Wenx、Weny ——对主轴 x 和 y 的有效净截面抵抗矩 Wex、Wey ——对主轴 x 和 y 的有效截面抵抗矩 M 、M ——对主轴 x 和 y 的弯矩
x y
N1 l (0.75 0.25 )l0 N2 式中 N1 为最大压力，N 2 为最小压力或拉力

实习报告一、实习背景及目的近期，我有幸参加了一次轻钢结构建筑的实地考察与实习，深入了解了轻钢结构建筑的设计、施工和应用等方面的知识。

本次实习旨在加深我对轻钢结构建筑的认识，提高我的实践操作能力，并为今后的学习和工作打下坚实基础。

二、实习内容与过程1. 实习前的准备在实习开始前，我认真学习了轻钢结构建筑的相关理论知识，包括轻钢结构建筑的定义、特点、构造及应用等方面。

此外，我还了解了实习地点、实习内容及实习要求等相关信息。

2. 实习过程中的学习与实践实习过程中，我参与了轻钢结构建筑的施工现场，参观了正在施工的轻钢结构房屋。

在施工现场，我认真观察了轻钢结构的搭建过程，学习了轻钢结构建筑的施工工艺及操作要点。

同时，我还向现场技术人员请教了有关轻钢结构建筑的技术问题，并记录了重要信息。

3. 实习中的思考与讨论在实习过程中，我深刻体会到轻钢结构建筑的优势，如施工速度快、抗震性能好、节能环保等。

同时，我也认识到了轻钢结构建筑在施工过程中可能存在的问题，如技术要求较高、成本较高等。

针对这些问题，我与实习同伴进行了积极的讨论，并提出了相应的解决方案。

三、实习收获与反思1. 实习收获通过本次实习，我对轻钢结构建筑有了更加深入的了解，掌握了轻钢结构建筑的基本施工工艺及操作要点。

同时，我也认识到了轻钢结构建筑的优势和局限性，为今后的学习和工作提供了宝贵的经验。

2. 实习反思回顾实习过程，我认为自己在实践操作方面还存在不足，需要在今后的学习和工作中加强锻炼。

此外，我还应不断提高自己的专业素养，关注轻钢结构建筑行业的发展动态，为我国轻钢结构建筑事业的发展贡献自己的力量。

四、总结本次轻钢结构建筑实习让我受益匪浅，不仅提高了我的实践操作能力，还加深了我对轻钢结构建筑的认识。

在今后的学习和工作中，我将继续努力，不断提高自己的专业素养，为我国轻钢结构建筑事业的发展贡献自己的力量。

钢结构工作总结钢结构工作总结1来万道轻钢工作已经半年多了，在近一段时间里我主要负责钢结构的拆图、审图工作。

通过这半年多的工作和学习，自己掌握了不少新的知识与经验，对钢结构制作和安装有了比较的认识，进一步提高了自己的技术水平。

但是在很多方面还存在很很多的不足，比如施工经验上还不是很多，很多东西还只是停留在理论阶段，致使很多时候与构件制作、安装不能很好的结合，从而影响了车间的制作与工程的进度。

还有工作上不够认真仔细，钢结构拆图本身就是一个不能有丝毫马虎的工作，因为我们拆出的图示直接指导生产与安装的，如果有一个尺寸的错误可能就会导致整批构件的质量，甚至可能导致构件直接报废，给公司造成重大经济损失。

比如在环球的工程中，就是因为我的粗心大意，导致钢梁与钢柱的连接板出现尺寸错误，梁柱无法连接，使公司的声誉和经济造成了损失，我一个人错误给大家造成了不必要的麻烦，我在这里向公司道歉，并且愿意接受公司的处罚。

为了以后的拆图工作更规范化、标准化，也更少的出现错误，我把钢结构拆图的具体流程和平时容易出现错误的地方做出了总结。

具体拆图流程：第一：要看清工程总说明；第二：把整个工程的图纸看懂脑海中留下一个空间的框架；第三：开始着手CAD平面画图最重要的看好规格和材质；第四：一定要有主到次开始仔细的完成每一步；第五：当再来设计变更时看准变更说明，再同上面第三条；第六：在图纸上做到每一个构件上的每一个剖面、零件和材料表的核对；在拆图的同时，对于我们经常出现的错误我们也要时刻警惕着。

钢结构拆图是一项很严密的工作，对于图纸上的每一个尺寸都有严格的要求，而且所有构件都是有关联的，往往一个错误就能造成整个或整批构件不合格或者报废，所以，我把我们平时容易出现错误的地方总结如下：（1）计算机制图错误：计算机是制图的表现工具。

任何建筑思维设计若是不能用图直观的表现出来，便是失败的设计。

即便拆图也不例外。

cad可以说是建筑表现的一个语言，但对初学者或未精通者用cad制图仍会出现一些错误。

轻钢结构分析及轻量化设计摘要:轻钢结构相比于传统的钢结构更轻,它由基础体系、承重体系、支撑体系、楼盖体系、维护结构等部分组成,在设计时尤其要注意其轻量化设计。

关键词:轻钢结构结构体系轻量化设计20世纪80年代以来随着钢产量的不断攀升,国外的轻钢结构也进入了国内市场,并随着其应用越来越广,人们对其认识也发生了重大转变。

概而言之,现代轻钢结构是指以各种H型钢、冷弯薄壁型钢、焊接薄钢板变截面梁、柱等构成的建筑结构,与传统的轻钢结构相比,它更突出了“轻”字,并且应用范围也进一步扩大,由工用向民用拓展,显示了其强大的生命力。

1 现代轻钢结构的特点分析(1)钢结构首要的特点就是结构自重轻,强度高的特点,工程造价低的特点。

而现代轻钢结构更轻,由于采用了轻型H型钢、冷弯薄壁型钢、薄钢管等材料,材料的性能更能得到充分的发挥。

(2)结构体系简单,设计有程序可依。

目前有许多比较成熟的轻钢结构设计程序,如中国建筑科学院开发的STS软件,同济大学开发的3D3S程序、建筑标准设计研究所开发的GFCAD等等,所有这些软件大大减少了设计周期。

(3)材料规格种类少,能够标准化生产。

轻钢结构变大型部件为梁、柱、板结构,部件的单位由大变小,部件的生产、运输、吊装更加轻便。

而且部件的组装空间的任意性强,能够有效缩短施工周期,能够提前投入使用。

(4)采用大空间结构,方便使用者根据需要对空间进行功能划分。

轻钢结构采用的是框架或框架剪筒式结构,并没有事先规定功能区域,用户可以根据自己的需要,对室内空间进行任意分割。

(5)有利于环保,轻钢结构的构件之间通常采用螺栓连接,拆装方便,整个建筑物可在很短的时间内拆迁,损失极小,并且当建筑物的全寿周期结束后,很少产生固体垃圾,有利于环保。

(6)轻钢结构具有良好的抗震性能。

由于轻钢结构的柔性比较好,能够很好地消耗地震能量,因此,在地震中,破坏极小,并且,由于现代轻钢结构自重更轻,材料简单,即便在地震中发生很大的破坏,也不会导致很大的伤亡。

轻钢厂房结构的设计轻钢厂房结构设计是工程建设中的重要环节，它直接关系到厂房的安全性、稳定性和经济性。

轻钢厂房结构是指采用轻钢结构系统进行构造的厂房，主要由轻钢梁、柱、墙板和屋面等构件组成。

下面将详细介绍轻钢厂房结构设计的一些重要考虑因素。

首先，轻钢厂房结构设计需要考虑建筑物的功能和使用要求。

根据厂房的用途和持续时间，选择合适的结构形式和材料。

例如，一些重要设备需要较高的屋顶承重能力和稳定性，因此需要增加屋顶和地面的结构层厚度，使用更高强度的轻钢材料。

其次，轻钢厂房结构设计需要根据地理和气候条件进行分析和考虑。

如果厂房位于地震地带，需要采取抗震措施，如增加结构稳定性和连接强度，以确保厂房在地震时的安全性。

另外，如果厂房所在地风力较大，需要增加外墙板和屋顶的抗风能力，采用合适的构造形式，如桁架结构。

第三，轻钢厂房结构设计需要考虑建筑物的尺寸和空间布局。

根据厂房的规模和使用需求，确定合理的梁柱间距、屋面高度和跨度等参数。

同时，要考虑内部空间的灵活性，以适应不同生产工艺和设备的布置。

第四，轻钢厂房结构设计需要考虑施工和维护的便利性。

轻钢结构具有重量轻、构件标准化和预制加工等特点，可以减少现场施工工期和人力成本。

此外，轻钢结构具有可重复使用性，便于后期拆改和维护。

最后，轻钢厂房结构设计需要关注建筑物的防火性能和环境保护要求。

轻钢梁、柱和墙板一般采用阻燃材料进行加工，以提高厂房的防火等级。

同时，要考虑厂房的保温隔热性能，减少能源损失和环境污染。

综上所述，轻钢厂房结构设计是一个复杂而多样化的过程，需要充分考虑建筑物的功能、地理气候条件、尺寸布局、施工与维护便利性以及防火环保要求等因素。

只有综合考虑这些因素，并进行全面的分析和设计，才能确保轻钢厂房结构的稳定性、安全性和经济性。

计算力及吊车台数组合表
表4-5
内力分析
竖向荷载全部由吊车梁承受； 横向水平制动力由制动结构承受；
纵向水平制动力由吊车梁支座下翼缘与柱子的连接来承受并传递；
吊车梁的上翼缘需考虑竖向和横向水平荷载共同作用产生的内力。 在选择和验算吊车梁的截面前，必须算出吊车梁的绝对最大 弯矩以及相同轮位下制动结构的弯矩和剪力。
（4）疲劳强度验算
（5）翼缘和腹板局部稳定验算 翼缘自由外伸宽度b与其厚度t的比值
b 250 235 11.4 15 12.4 t 22 345
腹板高厚比
hw 1600 235 114 170 140 t 1.4 10 345
lz f
1.11.35 1.4 324000 4.8mm 2 150 5 20 50 1.0 310
选用腹板：1600×14
（3）翼缘尺寸
A1 Wx hwtw 22879000 1600 14 10566mm2 hw 6 1600 6
试用500×22
（4）截面几何特征
毛截面几何特性
1 I x 50 2.2 81.1 2 1.4 1603 12 1924853 104 mm 4
2
1924853 Wx 23417 103 mm3 82.2
净截面几何特性
制动梁的截面特性（毛截面和净截面） 4.承载能力和刚度验算 (1)强度验算
（3）刚度验算
1）竖向挠度计算
（4）疲劳计算
M p max -M p min α f Δσ α f y Δσ 2106 (4-41) Inx
M p max、M pmin、 Δσ2106 ---疲劳验算处截面的最大、最小弯矩；

门式钢架轻型房屋钢结构设计总结1、采用以概论理论为基础的极限状态设计法，按分项系数设计表达式进行计算。

2、门市钢架轻型房屋钢结构的承重构件，应按承载能力极限状态和正常使用极限进行设计。

当结构构件按承载能力极限状态设计时，应按现行国家标准《建筑结构荷载规范》GB 50009的规定采用荷载效应的基本组合计算，并符合下列要求：γoS≤R (3.1.3)式中：γo ——结构重要性系数。

对一般的门式刚架钢结构构件安全等级取二级，当设计使用年限为50年时，结构承重性系数取不小于1.0；当设计使用年限为25年时，取不小于0.95；S——不考虑地震作用时，荷载效应组合的设计值；R——结构构件承载力的设计值。

3、在抗震设防地区，门式刚架轻型房屋钢结构应按现行国家标准《建筑抗震设计规范》GB 50011进行抗震验算，并符合下列要求：SE≤R/γRE （3.1.4）式中：SE——考虑多遇地震作用时，荷载和地震作用效应组合的设计值；γRE——承载力抗震调整系数。

当由抗震控制结构设计时，尚应采取抗震构造措施。

4、门式刚架轻型房屋钢结构的地震作用效应可采用底部剪力法分析确定。

抗震验算时，结构的阻尼比可取0.05.5、当结构构件按正常使用极限状态设计时，应根据现行国家标准。

《建筑结构荷载规范》GB 50009的规定采用荷载效应的标准组合计算变形，并符合本规程3.4节的要求。

6、结构构件7、设计原则：技术先进、经济合理、安全使用8、门式刚架结构是将钢架柱与钢架梁的连接处设为刚性节点，钢架柱与基础一般为铰接点。

9、单层门式刚架的组成10、其中“门式”，主要形式：双坡、单坡。

门式刚架不仅仅只针对轻钢，也包括普钢。

轻钢门规仅仅是门式钢架结构中的轻钢部分。

单层门式刚架结构是指以轻型焊接H形钢(等截面或变截面)、热轧H形钢(等截面)或冷弯薄壁型钢等构成的实腹式门式刚架或格构式门式刚架作为主要承重骨架，用冷弯薄壁型钢(槽形、卷边槽形、Z形等)做檩条、墙梁；以压型金属板(压型钢板、压型铝板)做屋面、墙面；采用聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料、岩棉、矿棉、玻璃棉等作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系。
