电力计量误差产生的原因与改进措施

电能计量装置误差成因及措施分析

电能计量设备的运行质量关系到供电企业的经济收益，关系到用电客户的经济利益，同时也影响到整个电力系统的健康运行，为了控制计量误差、提高计量精准度，必须对计量误差成因进行科学深入的分析，了解误差的来源和成因，对应采取科学的应对措施，确保计量设备的高效运行，获取更加精准的计量数据，控制误差的产生，从而为客户提供满意的服务。

1 电能计量装置误差产生的原因

1.1 电能表选型与使用不合理

要想确保电能计量设备功能的有效发挥，就需要根据规定的规程与标准来科学选型电能表，结合实际的电力需求、供电服务现状等来科学选配电能表的型号、电压与电流以及所配置的数目、所采用的计量方法等。例如：月用电量达到100kW·h的高用电客户，需要选择0.2级电压，TA和0.5级有功电能表。相反，电力需求量较小、负荷电流广泛变化、线路流经电流较小的客户则适合选择宽负载电能表，这样才能控制计量误差。电能表的选型与实际的计量要相互匹配，例如：三相三线计量设备不适合三相四线制的计量，可能造成更大误差，而且当三相负荷失衡时，中性点可能丧失电流，Ib=In-Ia-Ic。

1.2 所选TA不合理

1.2.1 励磁所导致误差。被测试的电力线路内有一定的负载电流，流经TA一次绕组，会导致二次绕组出现感应电动势，则势必要损耗励磁，对应为铁芯带来磁通，对应引发TA计量的失误。TA的计量失误主要源自互感器角差，通常来说导致误差的励磁电流同以下因素相关：磁路长、铁芯截面、导磁率等，绕组匝数、电阻等也会影响到励磁电流，按照以下公式来求出电流互感器比差：

fI=4.5×105L（Z2+Zb）sin（Φ+α）×100%/uW22S

式中：S为铁芯有效截面；L为磁路长；u为导磁率；W2为匝数；Z2为阻抗；Zb为负载阻抗。 根据上面公式能够判断出：铁芯导磁率与阻抗角、外界负载阻抗等都会影响到fI。对此必须科学选配参数，选择特定的补偿性方法来控制互感器误差。参照互感器负荷特征图1、电流特征图2以及误差特征数据统计表1等能够得出几组最理想的数据：

电力计量误差产生的原因与改进措施分析

摘要：当前，电力计量误差造成的影响比较严重，需要正确分析原因，才能高效解决问题。电力计量误差的原因比较多的，但归根结底还是技术上的问题、设备上的问题，所以在改进的过程中应对电力计量误差的技术进行改进，在设备的功能上做出更好的改善。本文对电力计量误差产生的原因与改进措施进行分析。

关键词：电力计量;供电企业;计量误差

1电力计量误差产生的原因

1.1没有合理安装计量装置

随着智能电网建设的推进，目前电力计量主要依靠相关的电力计量设置自动完成，因此，计量设施设备安装的正确合规对计量精度有着很大的影响。部分供电企业在进行计量器等计量基础设施安装时，作业人员并没有严格的根据施工规范进行，导致对于计量器的固定不符合规范，安装质量不过关，直接影响了计量装置的运行效果。安装质量低下不仅会导致电力计量结果出现偏差，甚至会导致计量装置过载损坏。

1.2计量装置质量不过关

计量装置的基础架设也需要一定的资金支持，部分电力企业受限于预算等原因，采购的计量设备质量或精度无法达到自身需要，也是导致计量结果不准确的原因之一。

1.3计量装备使用有误

要进行精准的电力计量，对于计量仪器的正确合理的使用也必不可少。一般情况下，电力企业会选择三项四线三元电度表进行电力计量，如果此中中心线的电阻偏大，会由于记忆效应导致负载电压偏移，造成计量装置电压偏移。一些情况下电流互感装置也会由于操作不规范、负荷率较低，导致计量器计数结果出现较大误差。

1.4计量设备普及化不足

在偏远地区或城市棚户区等区域，相关计量装置的普及率仍较低。部分区域仍然在进行无表估算或者一表乘三，而这两种测算方式都是误差较大的计量测算方式。

1.5自然因素影响

很多电力计量设备都是在室外运行，在一些比较极端的外部天气，比如暴雨，暴雪、雷电发生时，计量装置运行环境发生变化，也会导致电力计量误差。

2电力计量误差的改进对策

2.1加强电能表性能检测

用电信息采集系统电能计量数据异常原因及对策

电能计量是电力系统管理的核心任务之一，而电能计量数据异常则是影响电能计量精度的一个重要原因。电能计量数据异常的发生原因复杂，包括电力设备故障、仪表误差、环境影响等。处理电能计量数据异常的方法也需因地制宜，以保证电能计量数据准确无误。本文将就电能计量数据异常及其对策进行分析。

一、电能计量数据异常产生原因

1.电力设备故障

电力设备发生故障会直接导致电能计量数据异常，如电缆故障、变压器故障、电能表损坏等。这些故障会导致电能计量数据异常，已在用的电能计量装置计算出来的电功率和电能值与实际电功率和电能值存在偏差。

2.仪表误差

仪表误差是指仪表与实际量测值之间的差异，它是电能计量数据异常的常见原因。仪表误差常常存在于电流变化较大的情况下，因为仪表的饱和现象会导致仪表的表现与实际值出现误差。另外，温度、电源电压等环境影响也会导致仪表误差。

3.环境影响

环境影响同样会导致电能计量数据异常。例如，电压波动、温度变化、电磁干扰等都有可能影响电能计量数据，导致电能计量值异常。

1.设备巡检和保养

设备巡检和保养是电能计量数据异常处理的重要方法之一。通过定期检查和维护电能计量设备，可以发现故障隐患，避免故障发生，保证电能计量数据的准确性和可靠性。对于发生故障的电能计量设备，应及时更换或修复以保证正常计量。

2.仪表校验和修正

对电能计量仪表进行校验和修正，可以解决仪表误差的问题，提高电能计量数据的准确性。通过定期检测和校验电能计量仪表，发现可能存在的误差，及时修正，可以保证电能计量数据的精度。

3.环境监测和控制

环境监测和控制是预防环境因素对电能计量数据的影响的有效方法。通过监测和控制电能计量场所的环境因素，可以避免环境因素带来的电能计量数据异常，提高电能计量数据的准确性。

理论广角　Ｉ■　

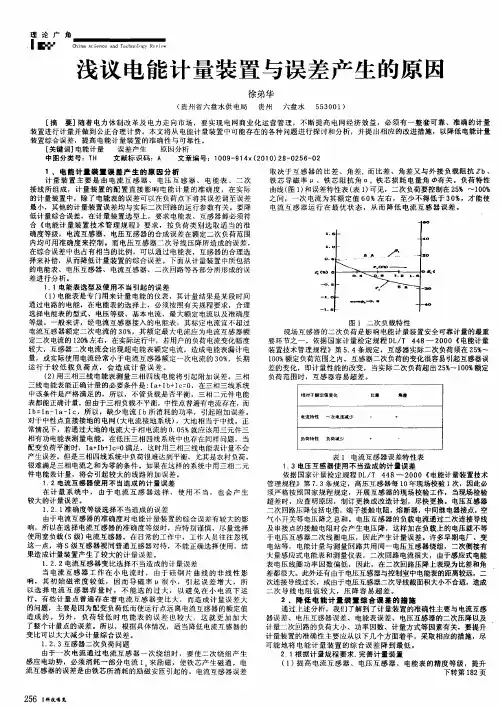

浅议电能计量装置与误差产生的原因　

徐弟华　

（贵州省六盘水供电局　贵州　六盘水　５５３００１）　

［摘要］随着电力体制改革及电力走向市场，要实现电网商业化运营管理，不断提高电网经济效益，必须有一整套可靠、准确的计量　

装置进行计量并做到公正合理计费。本文将从电能计量装置中可能存在的各种问题进行探讨和分析，并提出相应的改进措施，以降低电能计量　装置综合误差，提高电能计量装置的准确性与可靠性。　

［关键词］电能计量　误差产生　原因分析　

中图分类号：ＴＨ　文献标识码：Ａ　文章编号：１００９－９１　４ｘ（２０１　０）２８－０２５６－０２　

１、电能计量装置误差产生的原因分析　计量装置主要是由电流互感器、电压互感器、电能表、二次　

接线所组成，计量装置的配置直接影响电能计量的准确度，在实际　

的计量装置中，除了电能表的误差可以在负荷点下将其误差调至误差　最小，其他的计量装置误差均与实际二次回路的运行参数有关。要降　

低计量综合误差，在计量装置选型上，要求电能表、互感器都必须符　合《电能计量装置技术管理规程》要求，按负荷类别选取适当的准　

确度等级，电流互感器、电压互感器的合成误差在额定二次负荷范围　

内均可用准确度来控制。而电压互感器二次导线压降所造成的误差，　在综合误差中也占有相当的比例，可以通过电能表、互感器的合理选　

择来补偿，从而降低计量装置的综合误差。下面从计量装置中所包括　的电能表、电压互感器、电流互感器、二次回路等各部分所形成的误　

差进行分析。　

１．１电能表选型及使用不当引起的误差　（１）电能表是专门用来计量电能的仪表，其计量结果是某段时间　

通过电路的电能，在电能表的选择上，必须按照有关规程要求，合理　

选择电能表的型式、电压等级、基本电流、最大额定电流以及准确度　等级。一般来讲，经电流互感器接入的电能表，其标定电流宜不超过　

电流互感器额定二次电流的３Ｏ％，其额定最大电流应为电流互感器额　

定二次电流的１２０％左右，在实际运行中，若用户的负荷电流变化幅度　较大，互感器二次电流会出现超电能表额定电流，造成电能表漏计电
