桥式整流电路的工作原理简述

1. 什么是桥式整流电路？

嘿，朋友们，今天我们来聊聊桥式整流电路。这听起来可能有点复杂，但放心，咱们把它说得简单明了！首先，什么是整流电路呢？它就是把交流电（AC）转变成直流电（DC）的电路。想象一下，你在晚上回家，发现手机没电了，急得像热锅上的蚂蚁。这时候你需要的就是直流电，才能把手机充上电，对吧？而桥式整流电路就像你的“救星”，能把你家插座里的交流电变成你所需要的直流电。

2. 桥式整流电路的构成

2.1 整流桥的构造

桥式整流电路可不是一个简单的电线和电池，它里面有几个关键角色。首先是四个二极管，别看它们个头小，作用可大着呢！这四个二极管排成一个“桥”的形状，正好可以把交流电的正负半周期都利用起来。简单来说，这就像四个好兄弟，轮流出马，把电流引导到正确的方向。

2.2 工作原理

那么，这些二极管是怎么工作的呢？当交流电进入整流电路时，电流会有两个半周期。正半周期的时候，两个二极管“开门”欢迎电流，另两个“关门”在一旁休息；到了负半周期，情况刚好相反，另外两个二极管“开门”进来，前两个“关门”去喝茶。这样一来，整流电路就能把电流不断地引导成一个方向，让你轻松得到稳定的直流电。

3. 优点和应用

3.1 桥式整流的优势

说到桥式整流电路的优点，哎呀，那可真是说不完！首先，它比其他整流方式更高效，因为它能利用交流电的全部周期，不浪费一丝电流。其次，它输出的直流电波形比较平滑，这样你用电器的时候，就不会出现电压波动的情况，像坐过山车一样刺激。

3.2 生活中的应用

而且，桥式整流电路可不是只存在于实验室里，它在我们生活中可是无处不在。比如说，手机充电器、电脑电源，甚至是家里的小电器，基本都离不开它。想象一下，你每天都在用的电器，居然有一个这么聪明的电路在背后默默工作，真是太酷了吧！所以，今后你再给手机充电的时候，可别忘了这位“无名英雄”。

4. 结束语

总之，桥式整流电路虽然名字听起来很高大上，但它的工作原理其实就是这么简单易懂。它就像一个默默无闻的工作者，虽不显山露水，却在背后为我们的生活提供了便利。希望今天的分享让你对桥式整流电路有了新的认识，生活中再也不会因为电而烦恼！下次再见，记得给我留个心哦！

直流稳压电源电路的桥式整流电路

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！

Download tips: This document is carefully compiled by this editor. I hope

that after you download it, it can help you solve practical problems. The

document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you! In addition, this shop provides

you with various types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles, topic

composition, work summary, word parsing, copy excerpts, other materials and

so on, want to know different data formats and writing methods, please pay

attention!

在直流稳压电源电路中，桥式整流电路是一种常见的整流电路结构，它能够有效地将交流电信号转换成直流电信号，为后续的稳压电路提供稳定的直流电源。本文将介绍桥式整流电路的原理、构成和工作特点。

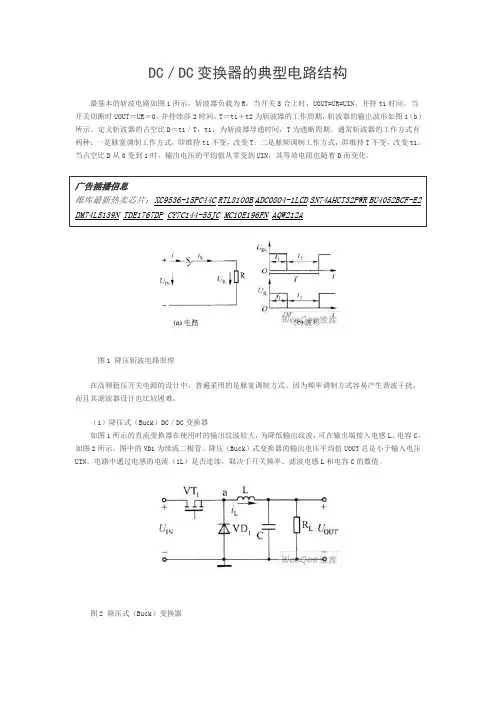

DC／DC变换器的典型电路结构

最基本的斩波电路如图1所示，斩波器负载为R。当开关S合上时，UOUT=UR=UIN，并持t1时间。当开关切断时UOUT＝UR＝0，并持续莎2时间，T＝t1＋t2为斩波器的工作周期，斩波器的输出波形如图1（b）所示。定义斩波器的占空比D＝t1／T，t1，为斩波器导通时间，T为通断周期。通常斩波器的工作方式有两种：一是脉宽调制工作方式，即维持t1不变，改变T；二是脉频调制工作方式，即维持T不变，改变t1。当占空比D从0变到1时，输出电压的平均值从零变到UIN，其等效电阻也随着D而变化。

广告插播信息

维库最新热卖芯片： XC9536-15PC44C RTL8100B ADC0804-1LCD SN74AHCT32PWR BU4052BCF-E2

DM74LS139N TDE1767DP CY7C144-55JC MC10E196FN AQW212A

图1

降压斩波电路原理

在高频稳压开关电源的设计中，普遍采用的是脉宽调制方式。因为频率调制方式容易产生谐波干扰，而且其滤波器设计也比较困难。

（1）降压式（Buck）DC／DC变换器

如图1所示的直流变换器在使用时的输出纹波较大，为降低输出纹波，可在输出端接入电感L、电容C，如图2所示。图中的VD1为续流二极管。降压（Buck）式变换器的输出电压平均值UOUT总是小于输入电压UIN。电路中通过电感的电流（iL）是否连续，取决于开关频率、滤波电感L和电容C的数值。

图2 降压式（Buck）变换器 当电路工作频率较高时，若电感和电容量足够大并为理想元件，则电路进入稳态后，可以认为输出电压为常数。当晶体管VT1导通时，电感中的电流呈线性上升，因而有

式中，ton为晶体管导通时间；iOUT（max）为输出电流的最大值；iOUT（min）为输出电流的最小值；Δion为晶体管导通时间内的输出电流变量。

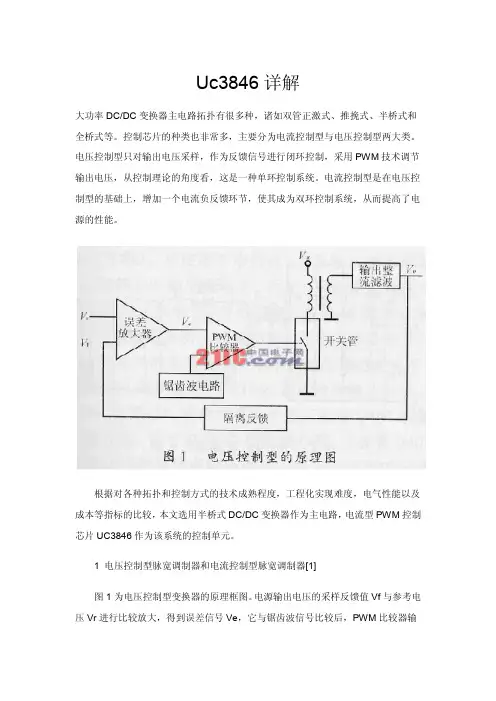

Uc3846详解

大功率DC/DC变换器主电路拓扑有很多种，诸如双管正激式、推挽式、半桥式和

全桥式等。控制芯片的种类也非常多，主要分为电流控制型与电压控制型两大类。

电压控制型只对输出电压采样，作为反馈信号进行闭环控制，采用PWM技术调节

输出电压，从控制理论的角度看，这是一种单环控制系统。电流控制型是在电压控

制型的基础上，增加一个电流负反馈环节，使其成为双环控制系统，从而提高了电

源的性能。

根据对各种拓扑和控制方式的技术成熟程度，工程化实现难度，电气性能以及

成本等指标的比较，本文选用半桥式DC/DC变换器作为主电路，电流型PWM控制

芯片UC3846作为该系统的控制单元。

1 电压控制型脉宽调制器和电流控制型脉宽调制器[1]

图1为电压控制型变换器的原理框图。电源输出电压的采样反馈值Vf与参考电

压Vr进行比较放大，得到误差信号Ve，它与锯齿波信号比较后，PWM

比较器输出PWM控制信号，经驱动电路驱动开关管通断，产生高频方波电压，由高频变压

器传输至副方，经整流滤波得到所需要的电压。改变电压给定Vr，即可改变输出电

压Vo。

图2为电流控制型变换器的原理框图。恒频时钟脉冲置位R－S锁存器，输出

高电平，开关管导通，变压器原边的电流线性增大，当电流在采样电阻Rs上的压

降Vs达到Ve时，PWM比较器翻转，输出高电平，锁存器复位，驱动信号变低，

开关管关断，直到下一个时钟脉冲使R－S锁存器置位。电路就是这样逐个地检测

和调节电流脉冲的。

当电源输入电压和/或负载发生变化时，两种控制类型的动态响应速度是不同的。如果

电压升高，则开关管的电流增长速度变快。对电流控制型而言，只要电流脉冲一达到设定的

幅值，脉宽比较器就动作，开关管关断，保证了输出电压的稳定。对电压控制型而言，检测

电路对电流的变化没有直接的反映，一直等到输出电压发生变化后才去调节脉宽，由于滤波

电路的滞后效应，这种变化需要多个周期后才能表现出来，显然动态响应速度要慢得多，且
