消防校核计算书

08043120

马睿

1.着火点：6，12

2.消防用水量：70 l/s

3.确定沿线出流：

1--22--33--44--55--66--77--88--91202704082703601352041353.8768.72113.17848.72111.6284.36056.58924.36051--1010--1111--123--115--122--93--84--72672553395342673607207208.62418.236510.949717.24828.624111.62823.25623.256

4.确定节点出流

1-2 2-3 3-4 4-5 5-6 6-7 7-8 8-9 1-10 10-11

1 1.938 4.3121

2 1.938 4.3605

3 4.3605 6.5892

4 6.5892 4.3605

5 4.3605 5.814

6 5.814 2.1803

7 2.1803 3.2946

8 3.2946 2.1803

9 2.1803

10 4.3121 4.1183

11 4.1183

12

∑ 3.876 8.721 13.18 8.721 11.63 4.361 6.589 4.361 8.624 8.2365

11-12 3-11 5-12 2-9 3-8 4-7 qi l/s qi,j l/s ∑q l/s

1 6.2501 6.2501

2 5.814 12.1125 12.1125

3 8.6241 11.628 31.2018 31.2018

4 11.628 22.5777 22.5777

5 4.3121 14.4866 14.4866

6 7.9943 65.53 73.5243

7 11.628 17.1029 17.1029

8 11.628 17.1029 17.1029

9 5.814 7.9943 7.9943

10 8.4303 8.4303 11 5.4749 9.5931 9.5931

12 5.4749 8.6241 4.312 18.411 35 53.411

∑ 10.95 17.248 8.624 11.63 23.26 23.26 173.3 30.53 203.79

5.环状管网水力计算

消防校核

环号 管段 管长 Di,j Qi，j hij h/Q

1--10 534 200 33.3789 5.392 0.16154

10--11 510 200 24.9485 3.005 0.12045

Ⅰ 11--3 534 150 -15.1275 -5.013 0.33138

2--3 270 400 -149.796 -1.463 0.00977

1--2 240 500 -234.161 -1.006 0.0043

0.915 0.62743

-0.729

11--3 534 150 15.1275 5.013 0.33138

11--12 678 200 39.683 9.428 0.23758

12--5 534 150 -23.728 -11.737 0.49465

Ⅱ 5--4 270 200 -54.995 -6.867 0.12487

3--4 408 300 -93.738 -3.77 0.04022

-7.933 1.2287

3.228

2--9 720 300 -72.2525 -4.11 0.05688

9--8 270 300 -64.2582 -1.241 0.01931

Ⅲ 2--3 270 400 149.796 1.463 0.00977

3--8 720 150 13.6326 5.676 0.41635

1.788 0.50232

-1.78

3--8 720 150 -13.6326 -5.676 0.41635

四 3--4 408 300 93.738 3.77 0.04022

8--7 408 250 -57.8798 -3.829 0.06615

4--7 720 150 14.9153 6.704 0.44947

0.969 0.9722

-0.498

4--7 720 150 -14.9153 -6.704 0.44947

五 7--6 270 250 -54.8643 -2.295 0.04183

4--5 270 200 54.995 6.867 0.12487

5--6 720 150 18.6924 10.179 0.54455

8.047 1.16072

-3.466

第一次校核

环号 管段 管长 Di,j △Q Qi，j hij h/Q

1--10 534 200 -0.729 32.6499 5.176 0.15853

10--11 510 200 -0.729 24.2195 2.845 0.117467

Ⅰ 11--3 534 150 -3.957 -19.0845 -7.844 0.411014 2--3 270 400 1.051 -148.745 -1.444 0.009708

1--2 240 500 -0.729 -234.89 -1.012 0.004308

-2.279 0.701028

1.625

11--3 534 150 3.957 19.0845 7.844 0.411014

11--12 678 200 3.228 42.911 10.895 0.253898

12--5 534 150 3.228 -20.5 -8.955 0.436829

Ⅱ 5--4 270 200 6.694 -48.301 -5.401 0.11182

3--4 408 300 3.726 -90.012 -3.497 0.03885

0.886 1.252411

-0.354

2--9 720 300 -1.78 -74.0325 -4.229 0.057124

9--8 270 300 -1.78 -66.0382 -1.305 0.019761

Ⅲ 2--3 270 400 -1.051 148.745 1.444 0.009708

3--8 720 150 1.282 14.9146 6.073 0.407185

1.983 0.493778

-2.008

3--8 720 150 -1.282 -14.9146 -6.073 0.407185

四 3--4 408 300 -3.726 90.012 3.497 0.03885

8--7 408 250 -0.498 -58.3778 -3.89 0.066635

4--7 720 150 2.968 17.8833 9.379 0.524456

2.913 1.037126

-1.404

4--7 720 150 -2.968 -17.8833 -9.379 0.524456

五 7--6 270 250 -3.466 -58.3303 -2.889 0.049528

4--5 270 200 -6.694 48.301 5.401 0.11182

5--6 720 150 -3.466 15.2264 6.965 0.457429

0.098 1.143233

-0.043

第二次校核

环号 管段 管长 Di,j △Q Qi，j hij h/Q

1--10 534 200 1.625 34.2749 5.663 0.165223

10--11 510 200 1.625 25.8445 3.208 0.124127

Ⅰ 11--3 534 150 1.979 -17.1055 -6.406 0.374499

2--3 270 400 3.633 -145.112 -1.379 0.009503

1--2 240 500 1.625 -233.265 -0.999 0.004283

0.087 0.677635

-0.064

11--3 534 150 -1.979 17.1055 6.406 0.374499

11--12 678 200 -0.354 42.557 10.073 0.236694

12--5 534 150 -0.354 -20.854 -9.243 0.443224

Ⅱ 5--4 270 200 -0.311 -48.612 -5.465 0.112421

3--4 408 300 1.05 -88.962 -3.422 0.038466

-1.651 1.205305 0.685

2--9 720 300 -2.008 -76.0405 -4.517 0.059403

9--8 270 300 -2.008 -68.0462 -1.379 0.020266

Ⅲ 2--3 270 400 -3.633 145.112 1.379 0.009503

3--8 720 150 -0.604 14.3106 6.21 0.433944

1.693 0.523115

-1.618

3--8 720 150 0.604 -14.3106 -6.21 0.433944

四 3--4 408 300 -1.05 88.962 3.42 0.038443

8--7 408 250 -1.404 -59.7818 -4.064 0.067981

4--7 720 150 -1.361 16.5223 8.101 0.490307

1.247 1.030675

-0.605

4--7 720 150 1.361 -16.5223 -8.101 0.490307

五 7--6 270 250 -0.043 -58.3733 -2.574 0.044096

4--5 270 200 0.311 48.612 5.465 0.112421

5--6 720 150 -0.043 15.1834 6.929 0.456354

合集下载

消防水池计算书

消防水池计算书

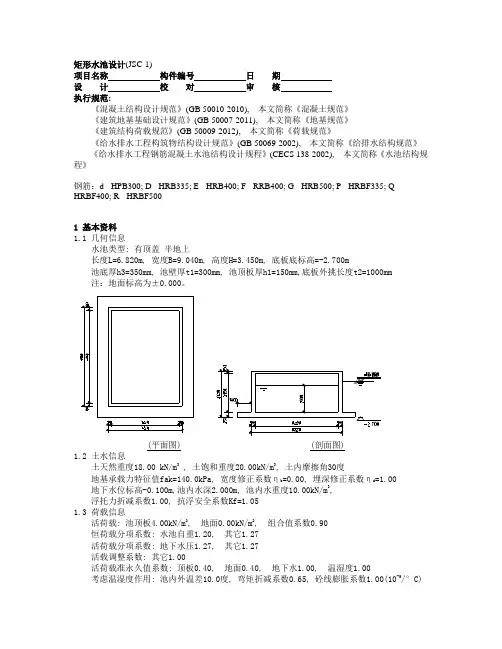

矩形水池设计(JSC-1)

项目名称 构件编号 日 期

设 计 校 对 审 核

执行规范:

《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》

《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》

《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》

《给水排水工程构筑物结构设计规范》(GB 50069-2002), 本文简称《给排水结构规范》

《给水排水工程钢筋混凝土水池结构设计规程》(CECS 138-2002), 本文简称《水池结构规

程》

钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q -

HRBF400; R - HRBF500

-----------------------------------------------------------------------

1 基本资料

1.1 几何信息

水池类型: 有顶盖 半地上

长度L=6.820m, 宽度B=9.040m, 高度H=3.450m, 底板底标高=-2.700m

池底厚h3=350mm, 池壁厚t1=300mm, 池顶板厚h1=150mm,底板外挑长度t2=1000mm

注：地面标高为±0.000。

(平面图) (剖面图)

1.2 土水信息

土天然重度18.00 kN/m3

, 土饱和重度20.00kN/m3

, 土内摩擦角30度

地基承载力特征值fak=140.0kPa, 宽度修正系数η

b=0.00, 埋深修正系数η

d=1.00

地下水位标高-0.100m,池内水深2.000m, 池内水重度10.00kN/m3

,

浮托力折减系数1.00, 抗浮安全系数Kf=1.05

1.3 荷载信息

活荷载: 池顶板4.00kN/m2

船舶稳性校核计算书

船舶稳性校核计算书

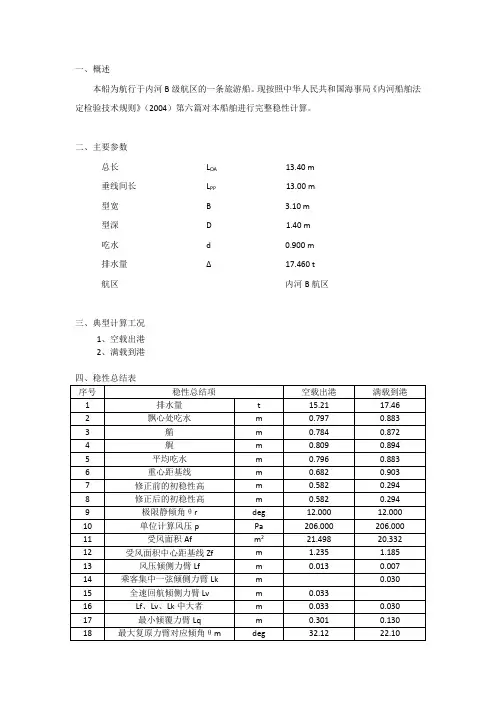

一、概述

本船为航行于内河B级航区的一条旅游船。现按照中华人民共和国海事局《内河船舶法定检验技术规则》（2004）第六篇对本船舶进行完整稳性计算。

二、主要参数

总长 LOA 13.40 m

垂线间长 LPP 13.00 m

型宽 B 3.10 m

型深 D 1.40 m

吃水 d 0.900 m

排水量 ∆ 17.460 t

航区 内河B航区

三、典型计算工况

1、空载出港

2、满载到港

四、稳性总结表

序号 稳性总结项 空载出港 满载到港

1 排水量 t 15.21 17.46

2 飘心处吃水 m 0.797 0.883

3 艏 m 0.784 0.872

4 艉 m 0.809 0.894

5 平均吃水 m 0.796 0.883

6 重心距基线 m 0.682 0.903

7 修正前的初稳性高 m 0.582 0.294

8 修正后的初稳性高 m 0.582 0.294

9 极限静倾角θr deg 12.000 12.000

10 单位计算风压p Pa 206.000 206.000

11 受风面积Af m2 21.498 20.332

12 受风面积中心距基线Zf m 1.235 1.185

13 风压倾侧力臂Lf m 0.013 0.007

弱电系统计算书

弱电系统计算书

1 建筑弱电课程设计计算书

一、消防、报警及控制系统

1、工程概况

此次设计工程为蚌埠绿地中央广场，40层建筑，首层设有健身房、校长室、学生处、教务处、办公室、更衣室、消控室等功能室。设计高度不超过6米。其消防设计采用火灾报警系统一级保护对象设计，采用控制中心报警系统。消防控制室内置火灾自动报警控制、消防联动控制装置、彩色图形显示装置、消防专用电话总机、火灾应急广播控制盘，负责整个建筑内的火灾报警信号、消防设备的集中监控和消防指挥。

2、探测器数目的确定

以下均选择离子感烟探测器。因为是一级保护对象，故k=0.8。

【1】健身房

（1）确定感烟探测器的保护面积A和保护半径R。

因保护区域面积210.213.1133.62Sm。

房间高度6hm。

顶棚坡度0o，即15o。

查表3-3可得，感烟探测器：

保护面积 260Am；

保护半径 5.8Rm。

（2）计算所需探测器数N

根据建筑设计防火规范，因为是一级保护对象，取0.8K。

133.622.780.860SNKA (只)，取3只。

（3）确定探测器安装间距a，b

查极限曲线D

由式225.811.6DRm，260Am，查图3-36得极限曲线为D5。

确定a，b

认定a=6m,对应D5查得b=9m。

（4）由平面图按a、b值布置3只探测器。

（5）校核

2222695.42222abrm

即5.8m=R>r=5.4m 满足保护半径R的要求。

【2】校长室、学生处、教务处、办公室和消控室

（1）确定感烟探测器的保护面积A和保护半径R。

因保护区域面积25.43.619.44Sm。

房间高度12hm。

顶棚坡度0o，即15o。

查表3-3可得，感烟探测器： 2 保护面积280Am；

保护半径6.7Rm。

（2）计算所需探测器数N

设计计算说明书范例

设计计算说明书范例

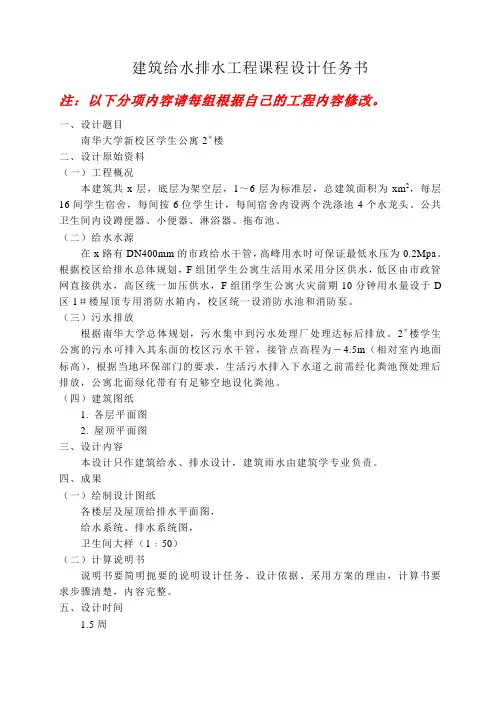

建筑给水排水工程课程设计任务书
