液压系统的用途

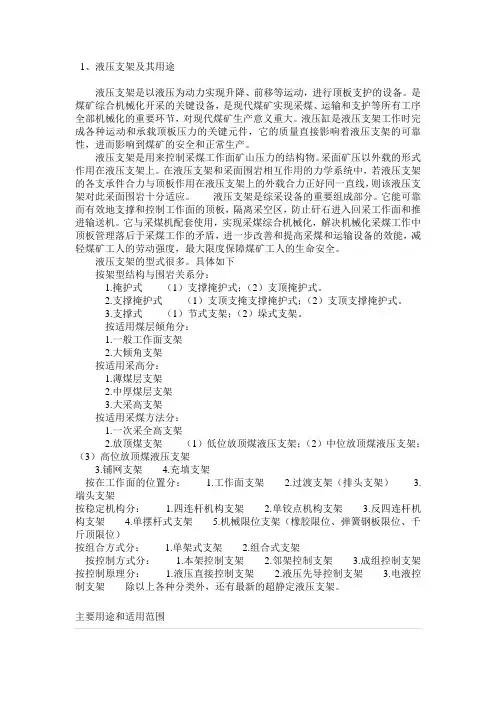

1、液压支架及其用途

液压支架是以液压为动力实现升降、前移等运动，进行顶板支护的设备。是煤矿综合机械化开采的关键设备，是现代煤矿实现采煤、运输和支护等所有工序全部机械化的重要环节，对现代煤矿生产意义重大。液压缸是液压支架工作时完成各种运动和承载顶板压力的关键元件，它的质量直接影响着液压支架的可靠性，进而影响到煤矿的安全和正常生产。

液压支架是用来控制采煤工作面矿山压力的结构物。采面矿压以外载的形式作用在液压支架上。在液压支架和采面围岩相互作用的力学系统中，若液压支架的各支承件合力与顶板作用在液压支架上的外载合力正好同一直线，则该液压支架对此采面围岩十分适应。 液压支架是综采设备的重要组成部分。它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。

液压支架的型式很多。具体如下

按架型结构与围岩关系分：

1.掩护式 （1）支撑掩护式；（2）支顶掩护式。

2.支撑掩护式 （1）支顶支掩支撑掩护式；（2）支顶支撑掩护式。

3.支撑式 （1）节式支架；（2）垛式支架。

按适用煤层倾角分：

1.一般工作面支架

2.大倾角支架

按适用采高分：

1.薄煤层支架

2.中厚煤层支架

3.大采高支架

按适用采煤方法分：

1.一次采全高支架

2.放顶煤支架 （1）低位放顶煤液压支架；（2）中位放顶煤液压支架；（3）高位放顶煤液压支架

3.铺网支架 4.充填支架

按在工作面的位置分： 1.工作面支架 2.过渡支架（排头支架） 3.端头支架

按稳定机构分： 1.四连杆机构支架 2.单铰点机构支架 3.反四连杆机构支架 4.单摆杆式支架 5.机械限位支架（橡胶限位、弹簧钢板限位、千斤顶限位）

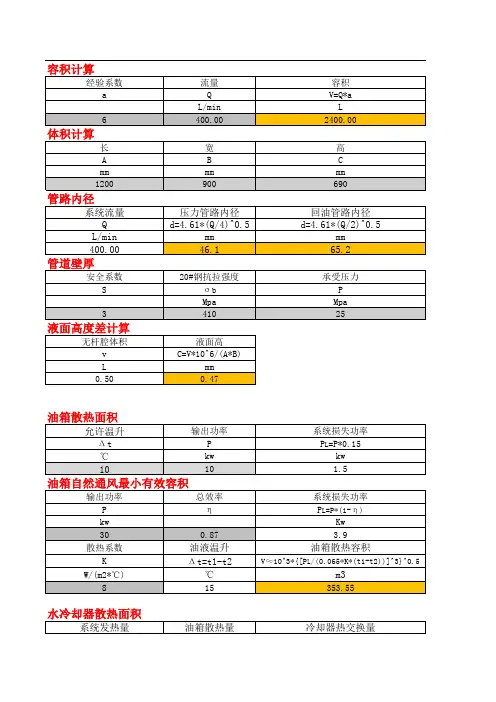

容积计算

经验系数流量容积

aQV=Q*a

L/minL

6400.002400.00

体积计算

长宽高

ABC

mmmmmm

1200900690

管路内径

系统流量压力管路内径回油管路内径

Qd=4.61*(Q/4)^0.5d=4.61*(Q/2)^0.5

L/minmmmm400.0046.165.2

管道壁厚

安全系数20#钢抗拉强度承受压力

SσbP

MpaMpa

341025

无杆腔体积液面高

vC=V*10^6/(A*B)

Lmm

0.500.47

允许温升输出功率系统损失功率ΔtPPL=P*0.15℃kwkw

10101.5

输出功率总效率系统损失功率

PηPL=P*(1-η)kwKw

300.873.9

散热系数油液温升油箱散热容积

KΔt=t1-t2V≈10^3*{[PL/(0.065*K*(t1-t2))]^3}^0.5

W/(m2*℃)℃m3

815353.55

系统发热量油箱散热量冷却器热交换量液面高度差计算

油箱散热面积

油箱自然通风最小有效容积

水冷却器散热面积PL=P*(1-η)PTPC=PL-PTkwkwkw

30030

液压油进口温度液压油出温度平均温度差

T1T2T=[(T1+T2)-(t1+t2)]/2℃℃℃

554012.5

油的流量油的密度油的比热容QρC

L/minkg/m3kJ/(kg*℃)

2329001.88

水的流量水的密度水的比热容

Qs=C*ρ*ΔT/(Cs*ρs*Δt)ρsCs

m3/hkg/m3kJ/(kg*℃)

8.4110004.2

系统发热量油箱散热量冷却器热交换量

PL=P*(1-η)PTPC=PL-PTkwkwkw

4.404.4

液压油温度冷却介质温度平均温度差

T1+T2t1+t2T=[(T1+T2)-(t1+t2)]/2℃℃℃

403010冷却水量

风冷却器散热面积系统压力

经验系数a体积有效容积

V=A*B*C/10^6 V1=V*0.85

LL

745.2633.42吸油管路内径流速d=4.61*(Q/0.8)^0.5v(m/s)

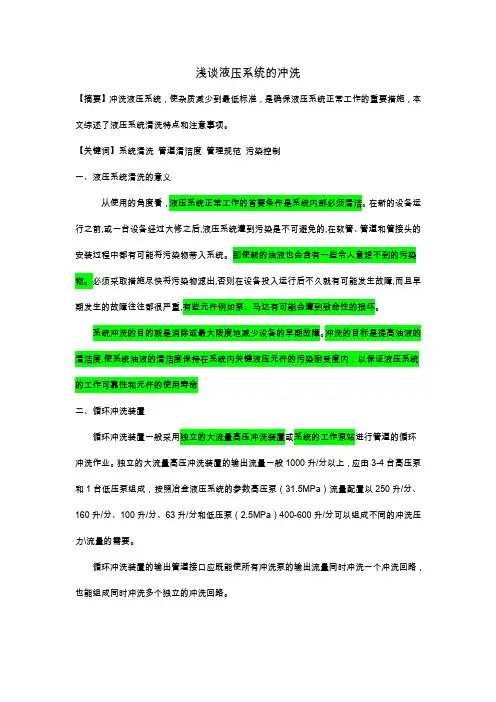

浅谈液压系统的冲洗

【摘要】冲洗液压系统，使杂质减少到最低标准，是确保液压系统正常工作的重要措施，本文综述了液压系统清洗特点和注意事项。

【关键词】系统清洗 管道清洁度 管理规范 污染控制

一、液压系统清洗的意义

从使用的角度看，液压系统正常工作的首要条件是系统内部必须清洁。在新的设备运行之前,或一台设备经过大修之后,液压系统遭到污染是不可避免的,在软管、管道和管接头的安装过程中都有可能将污染物带入系统。即使新的油液也会含有一些令人意想不到的污染物。必须采取措施尽快将污染物滤出,否则在设备投入运行后不久就有可能发生故障,而且早期发生的故障往往都很严重,有些元件例如泵、马达有可能会遭到致命性的损坏。

系统冲洗的目的就是消除或最大限度地减少设备的早期故障。冲洗的目标是提高油液的清洁度,使系统油液的清洁度保持在系统内关键液压元件的污染耐受度内，以保证液压系统的工作可靠性和元件的使用寿命

二、循环冲洗装置

循环冲洗装置一般采用独立的大流量高压冲洗装置或系统的工作泵站进行管道的循环冲洗作业。独立的大流量高压冲洗装置的输出流量一般1000升/分以上，应由3-4台高压泵和1台低压泵组成，按照冶金液压系统的参数高压泵（31.5MPa）流量配置以250升/分、160升/分、100升/分、63升/分和低压泵（2.5MPa）400-600升/分可以组成不同的冲洗压力\流量的需要。

循环冲洗装置的输出管道接口应既能使所有冲洗泵的输出流量同时冲洗一个冲洗回路，也能组成同时冲洗多个独立的冲洗回路。

图1

采用系统本身的工作泵站进行管道的循环冲洗作业也越来越多地获得广泛地应用和认可，采用工作泵站对系统管道冲洗是高效快速达到冲洗质量的可靠方法并具有更多的优点，具体表现在节省了宝贵的时间工期，节省了大量的临时配管材料，可利用工作泵站本身的正式的电气保护和系统中循环冷却、内循环过滤功能使得管道的系统冲洗效果更好更快(在线比例伺服阀须拆除)。

液压ptu工作用途

液压PTU（Power Transfer Unit）是一种用于传递动力的装置，通常被用于各种需要高扭矩和精确控制的场合。以下是液压PTU的主要工作用途：

动力传递：液压PTU的主要功能是将发动机或电动马达的动力转化为扭矩，从而驱动各种设备或机械。由于其高扭矩的特性，液压PTU广泛应用于重型设备、农业机械、建筑机械等领域。

高扭矩应用：由于液压系统的压力较高，液压PTU能够产生较大的扭矩，对于需要高扭矩输出的场合非常适用。例如，在挖掘机、起重机等重型设备中，液压PTU是实现高精度操作和强大动力的关键部件。

精确控制：液压PTU通常配备有各种控制阀和传感器，这些装置可以实现对扭矩、速度、方向等的精确控制。这种精确控制能力使得液压PTU在需要精细操作或高精度定位的场合中非常有用。

过载保护：液压PTU通常具有过载保护功能，当外部阻力过大或系统故障时，PTU能够自动调整或停止输出，以保护设备不受损坏。

适应恶劣环境：由于液压油的特性，液压PTU能够在较为恶劣的环境下工作，如高温、低温、潮湿、腐蚀等环境。这使得液压PTU在某些特殊应用中具有独特的优势。

节能与环保：随着技术的进步，现代液压PTU通常具有较高的能效，能够有效地将能源转化为机械能。此外，通过合理的使用和保养，液压PTU可以减少能源浪费和环境污染。

综上所述，液压PTU在各种工业领域中都发挥着重要的作用，其精确、高效、可靠的性能特点使其成为许多重型设备和精密机械的核心组件。
