混凝土立方体抗压强度试验作业指导书一、试验依据：GB/T50081—2002《普通混凝土力学性能试验方法标准》。
GB50204-2002(2011年版)《混凝土结构工程施工质量验收规范》二、仪器设备：1、压力试验机（TYA-2000S型），其性能应符合下列要求：①其精度为±1%；②试件破坏荷载应大于压力机全量程的20%且小于压力机全量程的80%；③应具有加荷指示装置或加荷速度控制装置，并应能均匀、连续地加荷。
三、试验步骤：1、将试件表面与上下承压板面擦干净。
2、将试件安放在试验机的下压板或垫板上，试件的承压面应与成型时的顶面垂直。
试件的中心应与试验机下压板中心对准，开动试验机，上压板与试件或钢垫板接近使接触均衡。
3、在试验过程中应连续均匀地加荷，混凝土强度等级＜C30时，加荷速度取每秒钟（0.3—0.5）MPa；混凝土强度等级≥C30且＜C60时，取每秒钟（0.5—0.8）MPa；混凝土等级≥C60，取每秒钟（0.8—1.0）MPa。
4、当试件接近破坏开始急剧变形时，应停止调整试验机油门，直至破坏，记录破坏荷载。
四、试验结果：1、立方体抗压强度应按下式计算f ce=f/A式中：f ce—混凝土立方体抗压强度，MPa；（精确至0.1MPa）f—试件破坏荷载，N；A—试件承压面积，mm2。
2、强度值的确定应符合下列规定：三个试件测量值的算术平均值作为该组试件的强度值（精确至0.1MPa）；三个测量值中的最大值最小值中如有一个与中间值的差值超过中间的15%时，则把最大及最小值一并去除，取中间值作为该组试件的抗压强度值；如最大值和最小值的差均超过中间值的15%，则该组试件的试验结果无效；混凝土强度等级＜C60时，用非标准试件测得的强度值均应乘以尺寸换算系数，其值对200×200×200的试件为1.05，对100×100×100的试件为0.95。
当混凝土强度等级≥C60时，宜采用标准试件；如使用非标准试件时，尺寸换算系数应试验确定。

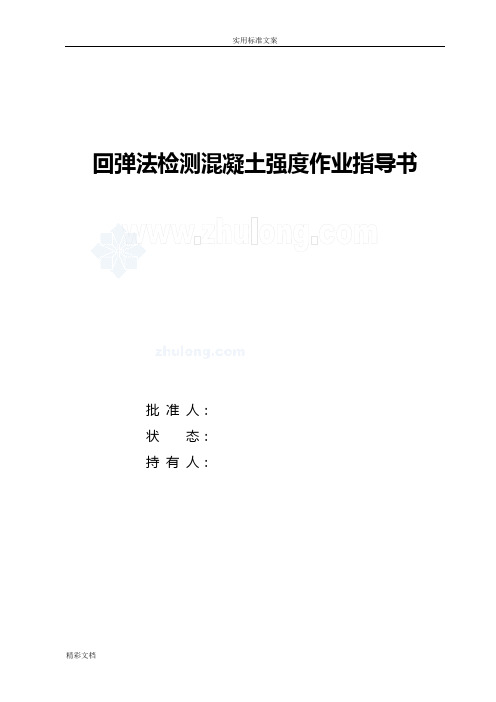

JGJ T 23-2011新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

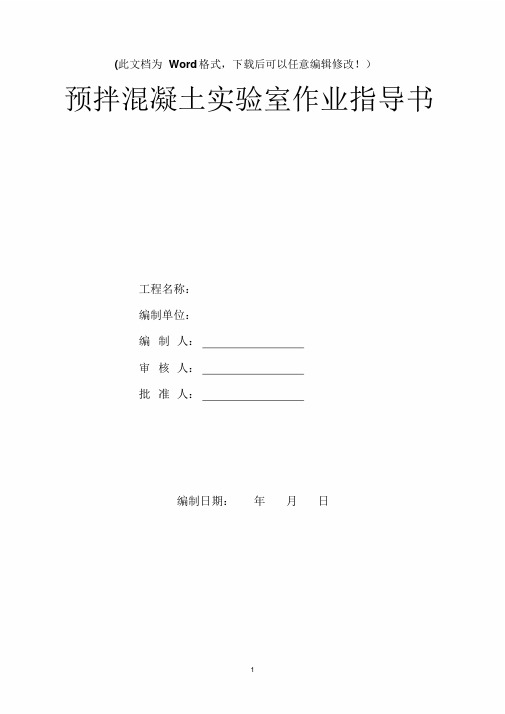

(此文档为Word格式，下载后可以任意编辑修改！）预拌混凝土实验室作业指导书工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日一、水泥试验操作细则( 一) 相关标准GB175-2007 《通用硅酸盐水泥》；GB/T 176-2008 《水泥化学分析方法》；GB/T 17671-1999 《水泥胶砂强度检验方法》；GB/T 1345-2005 《水泥细度检验方法(80um筛筛分析) 》；GB/T 1346-2011 《水泥标准稠度用水量、凝结时间、安定性检验方法》；GB/T 12573-2008 《水泥取样方法》；JC/T 738-2004 《水泥强度快速检验方法》；GB/T 8074-2008 《水泥比表面积测定方法勃氏法》( 二) 取样方法1、对同一水泥厂生产的同期出厂的同品种、同强度等级的水泥, 以一次进厂( 场) 的同一出厂编号的水泥为一批。
但一批的总量不得超过500t. 随机地从不少于 3 个车罐中各取等量水泥, 经搅拌均匀后, 再从中取不少于12kg 水泥作为检验试样. 把试样均匀分成两等份, 一份由实验室按标准进行试验, 一份密封贮存, 以备复验用.2、对以进厂( 场) 的每批水泥, 视在厂(场) 存放情况, 应重新采集试样复验其强度和安定性. 存放期超过三个月的水泥, 使用前必须进行复验, 并按复验结果仲裁.( 三) 必试项目1、水泥胶砂强度试验（1）、材料a. 当水泥从取样至试验要保持24h 以上时，应把它贮存在基本气密的容器里，容器应与水泥不发生反应。
b. 标准砂应符合GB/T17671《水泥胶砂强度检验方法ISO 法》的质量要求。
c. 仲裁试验或其它重要试验用蒸馏水，其它试验可用饮用水。
（2）温、湿度a. 水泥试体成型试验温度为20±2℃，相对湿度大于50%。
水泥试样、标准砂、拌和水及试摸的温度与室温相同。
b. 养护箱温度为20±1℃，相对湿度大于90%。
回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
第一部分：命题
一、设计题目
C50自密实混凝土配合比设计。
二、设计目标
（1）混凝土工作性能：坍落扩展度：600±20mm，T500：2~10S，粘聚性，保水性良好；
（2）混凝土强度等级：C50水泥混凝土；抗压强度标准差取6.00MPa。
（3）耐久性：无明确耐久性指标要求，但混凝土配合比设计过程中应该体现对耐久性有利的原则。
（4）经济性：在保证混凝土质量的前提下，尽可能节约成本。
三、评价指标
拌合物的工作性、配合比合理性、经济性。
四、原材料及技术指标（按实验室现有混凝土原材料）
注：水泥生产厂家为华润水泥有限公司。
4 掺合料
（1）粉煤灰
注：粉煤灰来源为广州电厂。
注：减水剂为惠州红墙公司的聚羧酸减水剂。
第二部分：初步设计
一、设计依据
二、详细设计步骤
三、初步计算配合比
单位：kg/m3
第三部分：现场试配
一、拌和物的工作性调整
试拌量：10L，手工搅拌
二、拌和物表观密度测定
三、基准配合比确定
调整系数Kj=
3
第五部分：评分汇总。
回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
混凝土试验作业指导书文件编号：控制状态：发放编号：生效日期：年月日混凝土试验作业指导书一、目的规范试验检验人员试验操作，保证试验过程的科学、正规、规范，确保试验结果客观、公正、公平。
二、范围适用于本项目对混凝土各项性能（包括力学及塑性性能）的试验检验。
三、条件1、人员条件所有试验人员均应经过专业技能培训，持证上岗作业，取得交通部质监总站颁发的公路工程试验检测工程师证书或省级公路质监站颁发的公路工程试验检测员/助理试验检测师证书，并在母体试验机构完成备案的人员。
熟悉本岗位试验操作规程、标准；熟练掌握本岗位试验操作的技能。
2、设备条件所有试验使用过程中使用的试验设备、工具均性能完好，已经国家权威机构检定（校准或测试须经确认）合格，标识清楚，且在合法有效的计量周期范围内。
3、环境条件1)、混凝土的拌合物性能试验检测环境要求室内温度20℃±5℃，须确认上述条件全部达到要求。
2）、混凝土试件成型的环境条件：温度20℃±5℃，相对湿度为大于50%；混凝土试件标准养护条件：温度20℃±2℃，相对湿度为大于95%，或放入温度20℃±2℃的不流动的Ca(OH)2饱和溶液中养护；混凝土力学性能试验，对环境温度、相对湿度要求无严格条件。
四、质量标准1、试验准备1）、检查样品的数量、外观和洁净程度是否能满足所检测参数及指标的要求。
2）、检查仪器设备是否处于良好性能状态，开机通电，检查运转是否正常，数字显示部分是否正常等；3）、检查环境温度、湿度是否满足规程要求，不满足时需要进行调整和控制。
2、试验方法及精度特别提示操作规程1）、试件自养护室取出，应尽快试验，避免其湿度变化。
试压时，若其表面有水珠或水膜，可用毛巾擦干。
量测试件尺寸，精确至1mm,实测值与公称值之差超过1mm时，按实测值计算。
2）、以试件成型时侧面为上下受压面，试件中心应与压力机上下压板的几何中心对正。
3）、选择适宜的速率。
混凝土结构设计原理试验指导书及报告土木教研室编制建筑工程系实验一钢筋混凝土受弯构件正截面实验指导一、实验目的通过对适筋梁、超筋梁和少筋梁的实验，加强对钢筋混凝土梁正截面受弯破坏过程的认识，比较适筋梁与超筋梁的破坏形态及破坏荷载和挠度情况，了解正截面科学研究的基本方法，验证平截面假定和受弯构件正截面承载力计算公式。
二、实验内容和要求1、观测适筋梁、超筋梁和少筋梁的裂缝出现和开展过程、挠度变化以及破坏特征，并记下开裂荷载实测值(P0cr)和破坏荷载实测值(P0u) (M0cr 和M0u)。
2、量测超筋梁在各级荷载下的跨中挠度值，绘制梁跨中的荷载(内力)－挠度曲线(M－f曲线)。
3、量测适筋梁在纯弯区段沿截面高度的平均应变，绘出沿梁高度的应变分布图形，验证平截面假定。
4、通过在主筋上测定的应变，验证钢筋屈服与梁破坏之间的关系。
5、观察和描述破坏情况和特征，比较适筋梁与超筋梁的破坏形态及破坏荷载。
6、根据规范方法计算理论值，并与实验值比较。
三、试件设计与制作1、为确保梁正截面强度破坏，在剪弯区段所配箍筋已加强，纵筋端部锚固足够可靠。
图1－1和表1－1、1－2给出了L－1（适筋梁）、L－2（超筋梁）、L－3（少筋梁）的配筋详图及截面参数。
设计时，混凝土采用C20，纵向受力筋为HRB335级，不带弯钩；HPB235级钢筋带弯钩。
2、试件制作试件采用干硬性混凝土、振捣器振捣、蒸汽养护或自然养护28天、制作试件同时预留混凝土立方体试块（150×150×150mm3）和纵向受力钢筋。
试件承载力以测得混凝土和钢筋的实际强度计算，所用钢筋不得冷拉。
表1－1 实测混凝土和钢筋的强度6 12 20表1－2 弯曲梁数据表12 6@100AAAAAA20 6@100 26@1002-21-16-65-5L-2超筋梁L-3少筋梁图1 试件尺寸和配筋图555图1-1 试件配筋图注：混凝土采用C20，保护层厚度取为20mm，制作时预留混凝土立方体试块（150×150×150mm3）。
四、试验方法(一) 加荷装置方案一：采用千斤顶和加载架进行两点加载。
方案二：在四柱压力机上进行两点加载。
(二) 观测方案1、用百分表量测梁的跨中挠度，其值按下式计算：AAAAAA()r j s Lj s j m s j q u u u a ,,0,,21+-= 0,j m u ——跨中位移实测值r j s L j s u u ,,,——左、右支座沉降实测值2、用手持式应变仪量测沿截面高度的平均应变 测点布置见下图1－2。
图1-2 测点布置图图1-2 测点布置图3、裂缝观测：用放大镜观测裂缝出现，用读数显微镜测读裂缝宽，用钢直尺量取纯弯段裂缝间距。
4、试验完毕，打碎保护层、测定实际保护层厚度。
(三) 安全措施1、实验梁下设安全垫块，以防梁破坏时伤害操作人员和破坏仪表。
2、仪表安装时系安全绳，试件破坏前必须撤除仪表。
3、加荷系统必须稳定可靠，试验中不能触动仪表，以免影响读数。
五、试验步骤1、实验前，先进行材料实验，并按实测材料强度指标计算开裂荷载和构件承载力。
2、加荷载前，用放大镜及读数显微镜检查有无初始干缩裂缝、读数百分表和手持式应变仪的初始读数。
3、按荷载短期效应组合值的20％分级加荷，构件自重及加载设备重量计入第一级。
每级荷载的持续时间为10分钟，持续时间结束后方可测读仪表。
4、接近估算开裂荷载时，荷载分级降为5％，直至裂缝出现，记下荷载值P 0 cr ，开裂后荷载分级恢复为20％。
5、构件达到正常使用极限状态，即荷载达到其短期组合值。
持荷时间增加5分钟。
持续时间结束后，测读各仪表，同时用读数显微镜量测纯弯段所有裂缝宽度、量测平均裂缝间距。
6、构件进入破坏阶段、荷载分级调整为10％，接近承载力极限状态时，降为5％，并撤除百分表，。
持续时间仍取10分钟，直至构件破坏，记下荷载值P0n六、注意事项1、实验前必须明确实验目的，仔细阅读指导书，要求熟悉实验步骤及有关事项，如有不清楚的地方可进行研究，讨论或询问老师，对与本次无关的仪器设备不可随便乱动。
2、实验时，一定要听从指导老师的指导，遵守实验室规章制度，特别要注意试件破坏时的安全。
3、实验结束后，按要求完成实验报告。
实验二钢筋混凝土受弯构件斜截面实验指导一、实验目的1、验证斜截面强度计算方法，加深认识剪压破坏、斜压破坏、斜拉破坏等三种剪切破坏形态的主要破坏特征并比较其破坏特征，以及产生这三种破坏的机理。
2、正确区分斜裂缝和垂直裂缝，弯剪斜裂缝和腹剪斜裂缝；在此基础上加深了解这两种裂缝的形成原因和裂缝开展的特点。
3、加深了解箍筋在斜截面抗剪中的作用。
二、测试内容和要求1、测量实验梁的跨中挠度。
2、量测斜裂缝出现前后箍筋的应变。
3、仔细观察裂缝的出现和开展过程，特别注意观察剪跨区内斜裂缝的出现和开展的全过程。
斜裂缝出现后，用铅笔在裂缝旁边描裂缝，按出现先后顺序编号，并在裂缝顶端注明相应的荷载值，待试验梁破坏后在绘制裂缝分布图和破坏形态图。
4、记录斜截面破坏荷载，并验算分别为斜裂缝破坏时的剪力试验值和理论值）。
5、试验分组。
依据破坏形态的种类，将试验分为三组，每一组做一组破坏形态。
各组做完本组试验之后，再相互观察另外两组破坏形态。
在实验过程中，要根据实验目的、内容和要求，认真做好记录，并完成实验报告。
三、实验梁尺寸和配筋为了确保梁斜截面强度破坏，试件纵向钢筋配的很强，纵筋断不锚固也足够可靠。
实验梁混凝土强度等级的C20，尺寸和配筋如图1所示，主筋净保护层为20mm 。
注：混凝土采用C20，保护层厚度取15mm ,制作时预留混凝土立方体试块(150×150×150mm 3)。
四、实验方法 1、加载装置根据实验梁最大承载能力，决定加载装置和加载方式，本次试验有三种不同规格的梁，其加载体系均采用加载架、千斤顶加载体系。
荷载作用位置如图2。
图2 L-1,L-3荷载作用位置图图2 L-2荷载作用位置图实验梁安装要求：本次实验梁和支座的连接为简支。
实验梁两端搁置在专门设计的支座上，保证梁在受力后，梁的一端能够转动而另一端能够水平移动；实验梁就位后，应保证几何尺寸位置的准确。
2、测点布置根据实验目的和要求，测点布置如图3所示。
注：Φ1、Φ3为百分表，量测实验梁支座沉降 Φ2为百分表，量测实验梁跨中挠度 1为电阻片，量测实验梁箍筋应变 3、实验仪器和加载设备①电阻应变仪，用于量测箍筋应变 ②百分表，用于量测挠度 ③500KN 千斤顶，用于加荷 4、加荷方法采用分级加荷，每级加载值一般取5～10％的破坏荷载。
每次加载后间歇5分钟，使试件的变形趋于稳定后，按实验内容和要求量测数据，并认真做好记录；数据校核无误后，方可进行下一级加载。
5、安全措施在实验过程中，要服从统一指挥。
随时注意观察加载装置和仪表运转是否正常，如发现偏差过大，应立即停止实验，待纠正后再继续加载。
试件接近破坏时，应在试件下面安装安全支承，避免测试人员及仪表遭受不必要的损失；当加载超过80％的破坏荷载后，应将易损仪器拆除。
6、人员分工加载2人，读百分表3人，记录1人，寻找裂缝并量测裂缝宽3人，负责安全1人，总指挥1人。
六、实验前的准备1、复习受弯构件斜截面的强度计算一章内容，仔细阅读实验指导书，充分了解本次实验目的、要求、测试等内容。
2、根据所给实验梁尺寸、配筋、计算实验梁破坏荷载，确定加载级数和每级加载值。
七、注意事项1、进入实验室后，要服从担任本次实验知道老师的统一指挥，认真完成本次实验所要求的内容，注意分工协作。
2、与本实验无关的仪器设备和其它实验项目装置不得随便乱动，以免触动仪器影响读数。
3、注意安全，尤其是加载阶段。
八、实验报告的内容和要求根据实验原始记录和实验过程中观察到的现象，进行整理、分析、归纳，将实验结果汇总，以图表、文字说明之。
绘制荷载（P）挠度（f）曲线；绘制荷载（P）箍筋应力（OS）曲线；绘制实验梁裂缝图；实验结果汇总表；实验结果分析（重点围绕本实验的三种破坏形态，分析产生这三种破坏的条件及影响斜截面强度的因素）。
九、思考题1.垂直裂缝和斜裂缝、弯剪斜裂缝和腹剪斜裂缝形成的力学机理有什么不同？2.箍筋的抗剪作用和受力特征是什么？它对斜截面破坏强度和破坏特征有什么影响？3.通过本次实验，你对《规范》中所规定的斜截面抗剪强度计算公式的两个限制条件有何新的认识和体会？AAAAAA实验报告(一)姓名班级学号组别组员实验日期报告日期一、实验名称二、实验目的和内容三、实验梁概况梁号截面尺寸主筋实测保护层厚度梁号截面尺寸主筋实测保护层厚度梁号截面尺寸主筋实测保护层厚度梁号截面尺寸主筋实测保护层厚度四、材料强度指标AAAAAA砼：设计强度等级 试验实测值0c f ＝ 2/N mm c E ＝ 2/N mm 钢筋：实验实测值：HPB235级钢，0y f ＝ 2/N mm s E ＝ 2/N mmHRB335级钢，0y f ＝ 2/N mm s E ＝ 2/N mm五、实验数据记录1、百分表记录表（表1）2、手持式应变仪记录表（表2） 六、实验结果分析1、画出适筋梁荷载—挠度曲线（M －f ），并分析曲线特征。
2、画出适筋梁纯弯段在加荷过程中沿梁截面高度的平均应变分布图，以验证平截面假定。
3、开裂荷载及破坏荷载实测值与计算值比较。
4、由梁的破坏荷载实测值和计算值，验证受弯构件正截面强度计算公式。
5、实验梁破坏特征及破坏图形。
适筋梁超筋梁少筋梁附表：表1 百分表记录实验报告(二) 姓名班级学号组别组员实验日期报告日期一、实验名称二、实验目的和内容三、实验梁概况（列表）四、材料强度指标砼：设计强度等级 试验实测值0c f ＝ 2/N mm c E ＝ 2/N mm 钢筋：实验实测值：HPB235级钢，0y f ＝ 2/N mm s E ＝ 2/N mmHRB335级钢，0y f ＝ 2/N mm s E ＝ 2/N mm五、实验数据记录1、百分表记录表（表1）2、电阻应变仪记录表（表2）3、观察斜裂缝的出现和发展，记录第二裂缝图形，记录破坏是受荷载值。
六、实验结果分析1、实验情况概述2、实验梁荷载－挠度曲线3、实验梁荷载－箍筋应力曲线4、画出梁两侧主要斜裂缝图形，叙述裂缝的出现和发展特点。
5、由剪压破坏记录的破坏荷载，验证现行计算公式。
