施耐德变频器刹车参数设置
- 格式:docx
- 大小:10.93 KB
- 文档页数:2

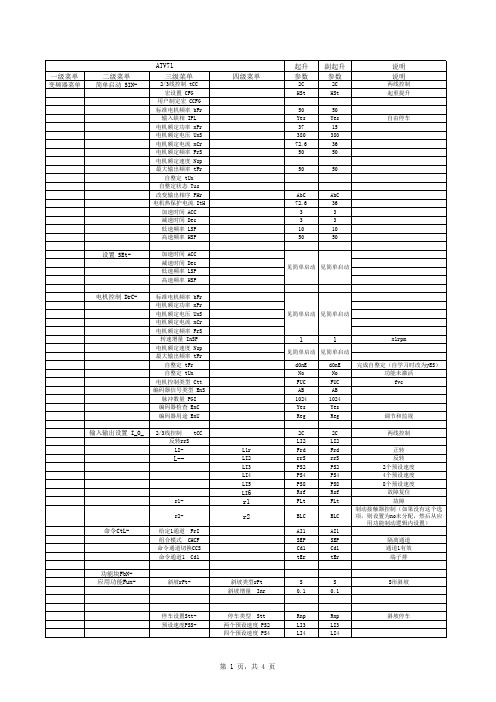

马钢热轧马钢调速起重机施耐德变频器参数设置2012-2-8内容/机构起升机构小车大车一.准备工作:1. 语言设置:2. 访问等级:二.参数修改:进入变频器菜单:1.1简单起动:宏设置:1.4电机控制:电流限幅:默认值默认值90%额定电流(0.9In)电机控制类型:闭环SVC ISVC U编码器信号类型:AABB 脉冲数量:10241.5输入/输出设置: 2线控制:反转:1.6命令:给定1通道:组合模式:命令通道1设置:给定2切换:1.7应用功能:制动器逻辑控制:运动类型:垂直升降水平移动加速时间: 2.0s 3.0s 8.0s 减速时间:2.0s3.0s 8.0s 刹车释放电流:默认值1A 0A 1.8故障管理:故障复位:外部故障:1.9通信:COM.SCANNER INPUT :Scan.IN1 address:Scan.IN2 address:Scan.IN3 address:8606COM.SCANNER OUTPUT :Scan.OUT1 address:Scan.OUT2 address:三.附:1:修改参数时需先进入1.6(命令)中修改完6条参数后方可进1.5(输入/输出设置)修改反转的参数。
2:修改1.8(故障管理)选项时,需先修改外部故障的参数后方可修改故障复位的参数。
3:电机参数根据实际使用的电机在1.1(简单启动)或者1.4(电机控制)进行设置。
专家权限起重提升边沿触发CD038502CD05320132508501通道1有效CD01通信卡菜单名称菜单选项通信卡I/O 模式Chinese 第 1 页,共 1 页。
施耐德变频器参数设置(一)步骤 1. 电机热保护⑴.按ENTER键,进入SET菜单,连续按下移键,直到后一个参数目录(ITH),输入参数,参数为:电机额定电流×1.2(额定电流以电机铭牌上的为准)。
2. 电机控制菜单drc 按ESC键,退出SET菜单,按下移键,进入电机控制菜单(drc),设定以下参数。
①按ENTER键,进入标准电机频率(bFr),一般设置数值不改变,为厂家设置的50HZ; ②按ESC键,退出bFr,按下移键,进入铭牌给出的电机额定电压(Uns),设置电机铭牌上给定的参数;③退出bFr,进入铭牌给出的电机额定频率(FrS),设置相应电机参数;④退出FrS,进入铭牌给出的电机额定电流(nCr),设置相应参数;⑤退出nCr,进入铭牌给出的电机额定速度(nSp),设置相应参数;⑥退出nSp,进入铭牌给出的功率因素(Cos Phi),设置相应参数。
3. I/O菜单①进入I/O菜单系列,按ENTER,进入2线/3线控制(tCC),查看控制配置是否是2线控制。
2C=2线控制;3C=3线控制;loc=本机控制②退出tcc,进入模拟/逻辑输出AOC/AOV,选择电机电流项(ocr或者可能是OFr)。
注意:20mA或10V对应于两倍的变频器额定电流。
5.控制菜单Ctl 进入配置给定1(Fr1),查看是什么配置,正常我们是以(A13:模拟输入A13)为主变频器启动:进入I/O,之后进入2线/3线控制(tCC),按下loc,退出到rdy,然后按RUN,即可运行,退出按STOP/RESET目前,施耐德电气正致力于成为物联网时代能效管理和自动化的引领者,通过软件数据分析以及服务,将能效管理和自动化进行数字化融合,推动整个行业的数字化进程。
与此同时,施耐德电气宣布推出EcoStruxurePower(即EcoStruxu-re配电)。
作为施耐德电气物联网EcoStruxure系统架构的组成部分,刚刚发布的EcoStruxurePower面向配电领域提供了开放和可互操作的系统架构,从互联互通的产品到边缘控制,再到应用、分析与服务三个层面,形成从连接、收集到分析、行动的闭环智能配电新架构,覆盖所有电力领域和管理链各环节,被认为是“重新定义配电行业”的平台架构。
A T V施耐德变频器参数设置简易集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注:全新变频器默认运程模式(左边3个灯循环闪烁,此模式不可设参数),按MODE键3秒至灯不闪烁,进入本地模式才可以设置参数。
每次按键盘中间进入或者确认,按ESC退出,旋转键盘可选择参数。
必设参数:1、电机参数(根据电机铭牌设置)drC---nCr(电机额定电流)bFr(电机标准频率)nSP(电机额定转速)UnS(电机额定电压)2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC(本地)FrI---AIUIrOt--dFr电机正转(drs,电机反正)2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面,再旋转键盘可调频率。
二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr(端子控制)FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr(端子控制)FrI---AI3(给定通道)2、I-O----CrL3控制最小值9.2(计算公式:16÷40x压力+4,40是传感器量程)CrH3控制最大值11.2(9.2-11.2对应13-18MPa,稳定在15,16MPa)AOIt--4A(传感器接线:上面有1,2,3,4角,1角是电源线,2角是信号线)。
施耐德变频器通用参数设置步骤 - 变频器_软启动器施耐德ATV61变频器操作面板按键布置为:本机集成面板:通过按键操作可以设置、调整并保存参数,下面举例说明:假设需要设置SET菜单中的ACC参数,在rdY状态(显示rdY)下,按“上(下)箭头”按键找到SET菜单(显示SEt);按“ENT”按键进入,按“上(下)箭头”按键找到ACC参数(显示ACC);按“ENT”按键进入ACC参数的设置,显示“15.0”(出厂设置或之前被设置过的值);按“上(下)箭头”按键修改数值,将其改为想要设置的值(比如需要改为26.0);按“ENT”按键,保存修改过的参数值,屏幕闪烁一次表示保存成功;按“ESC”按键退回到ACC参数(显示ACC);按“ESC”按键退回到SET菜单(显示SEt);按“ESC”按键退回到预备状态(显示rdY)。
参数设置完毕,如下流程图所示。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。
对于常规应用,变频器设置步骤一般为:1、宏配置2、设置电机铭牌数据3、电机自整定(自学习)4、设置爱护类参数5、依据把握要求定义规律端子6、依据工艺或负载要求设置通用参数7、试运行,依据运行状况调整变频器把握参数下面对上述步骤进行具体讲解。
1、宏配置:针对不同负载的把握要求,施耐德变频器预先定义了宏配置,定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”,I/O配置如下:更改宏配置,可在“1.1简洁启动菜单”下修改。
如有需要,也可以单独重新配置端子定义,此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简洁设置”或“1.4电机把握”菜单中设置有关电机的名牌数据:额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定(自学习)设置好电机铭牌数据后,可以对电机进行自整定(自学习)。
具体操作为:进入“1.1简洁设置”或“1.4电机把握”菜单,进入自整定(tUn)参数,选中“恳求自整定(YES)”,按“ENT”按键,变频器自动对电机进行自整定。
0.37 (0.5 HP) ... 45 KW (60 HP) /200 - 240V 0.75 (1 HP) ... 75 KW (100 HP) /380 - 480V 1.5 (2 HP) ... 90 KW (100 HP) /500 - 690V施耐德变频器参数设置93相电机 200...240 V 三相电源电压:200…240 V 50/60 Hz3相电机 200...240 V (1)这些功率额定值与电流额定值是在环境温度为50°C (122°F),以出厂设置的开关频率连续运行的情况下给出的(对于ATV71H 037M3 至D15M3X 变频器,开关频率出厂设置为4 kHz ;对于ATV71H D18M3X 至D45M3X 变频器,开关频率出厂设置为2.5 kHz)。
在以比出厂设置值高的开关频率工作时,如果温升过高,变频器就会自动降低开关频率。
对于高于出厂设置的连续运行,变频器必须按照第14页的曲线来降低额定电流。
(2)标有“最大预期短路电流Isc ”的线路电源上的电流,且变频器不带任何外部选件。
(3)在最大电压(240 V +10%)下上电时的峰值电流。
(4)ATV71H037M3 至D45M3X 变频器使用时可带或不带图形显示终端。
没有图形显示终端的变频器目录编号后面加字母Z , 例如:ATV71H075M3Z 。
变频器在恶劣的环境条件下工作时不能使用此选件(5)。
(5)带有S337 或337 扩展名的变频器设计用于在恶劣的环境条件下使用(3C2 类,符合IEC721-3-3),配备有图形显示终端。
(6)必须使用线路电抗器(请参考目录)。
(7)带有383 扩展名的变频器用于同步电机。
为了使ATV71H 075M3至U75M3变频器能够在单相电源下工作,必须禁止输入缺相故障(IPL) (参见编程手册)。
如果此故障处理保持为它的出厂配置,变频器就会锁定在故障模式。
施耐德变频器参数设置施耐德变频器参数设置施耐德变频器参数设置步骤1. 电机热保护⑴.按ENTER键,进⼊SET菜单,连续按下移键,直到后⼊个参数⼊录(ITH),输⼊参数,参数为:电机额定电流×1.2(额定电流以电机铭牌上的为准)。
2. 电机控制菜单drc 按ESC键,退出SET菜单,按下移键,进⼊电机控制菜单(drc),设定以下参数。
①按ENTER键,进⼊标准电机频率(bFr),⼊般设置数值不改变,为⼊家设置的50HZ;②按ESC键,退出bFr,按下移键,进⼊铭牌给出的电机额定电压(Uns),设置电机铭牌上给定的参数;③退出bFr,进⼊铭牌给出的电机额定频率(FrS),设置相应电机参数;④退出FrS,进⼊铭牌给出的电机额定电流(nCr),设置相应参数;⑤退出nCr,进⼊铭牌给出的电机额定速度(nSp),设置相应参数;⑥退出nSp,进⼊铭牌给出的功率因素(Cos Phi),设置相应参数。
3. I/O菜单①进⼊I/O菜单系列,按ENTER,进⼊2线/3线控制(tCC),查看控制配置是否是2线控制。
2C=2线控制;3C=3线控制;loc=本机控制②退出tcc,进⼊模拟/逻辑输出AOC/AOV,选择电机电流项(ocr或者可能是OFr)。
注意:20mA或10V对应于两倍的变频器额定电流。
4.控制菜单Ctl 进⼊配置给定1(Fr1),查看是什么配置,正常我们是以(A13:模拟输⼊A13)为主变频器启动:进⼊I/O,之后进⼊2线/3线控制(tCC),按下loc,退出到rdy,然后按RUN,即可运⼊,退出按STOP/RESET通常施耐德变频器需要通讯时,设置参数如下:I/O : TCC=2CCTL : LAC=L3FR1=NDBFR2=NORFC=FR1CHCF=SEPCD1=TERCD2=NDBCON : ADD=具体地址(舍弗勒加热炉⼊带地址为1,油槽⼊带地址为3)TBR=9.6TFO=8N1TTO=30FLT : RSF=LI6SLL=NO。
ATV71施耐德变频器操作说明一、图形显示终端按钮功能介绍1,图形显示器;2,功能键F1,F2,F3,F4;3,STOP/RESET(停车/复位)按钮;4,RUN(运行)按钮;5,导航按钮;• 按(ENT): - 保存当前值;1234657- 进入所选菜单或参数;• 转动CW/CCW:- 增大或减小一个值;- 转到下一行或前一行;- 增大或减小给定值,如果通过终端控制功能被激活;6,用于使电机旋转反向的按钮;7,ESC 按钮:中断一个值、一个参数或一个菜单,返回以前的选择。
※注意:如果通过终端控制功能被激活按钮3、4、5 与6 可用于直接控制变频器。
二、图形显示屏描述1,显示行。
在出厂设置模式下显示:变频器状态:如图中RDY;有效控制通道:如图中Term;频率给定值:如图中+0.00Hz;电机内电流:如图中0A。
2,菜单行。
显示当前菜单或子菜单的名称。
3,菜单、子菜单、参数、值、柱状图等在下拉菜单窗口显示,每个窗口最多显示5行。
导航按钮所选的行或值反白显示。
4,显示分配给键F1至F4的功能,与这四个键上下对应,例如:功能键是动态的,且具有前后关系。
功能键可通过【1.6命令】给这些键分配其他功能。
5,6,三、变频器状态代码四、设置窗口示例五、第一次通电-设置语言和访问等级设置为Chinese。
六、以后通电屏幕显示如下七、访问参数示例:访问加速斜坡八、变频器菜单的操作方法已经设置过参数的变频器上电时,首先显示变频器的型号,3秒钟以后自动转到【变频器菜单】。
若操作者没有进行操作,10秒后自己转入【DISPLAY显示】,显示内容将根据相关参数设置而改变。
通过按导航按钮或ESC键,用户可以进入【主菜单】。
旋转导航按钮选择【变频器菜单】、【访问等级】、【打开/另存为】、【密码】、【语言】等菜单。
一般来说,我们只需要按导航按钮进入【变频器菜单】即可,其余几种很少用。
进入【变频器菜单】后,我们通过旋转导航按钮可以选择【1.1简单启动】、【1.2监视】、【1.3设置】、【1.4电机控制】、【1.5输入输出设置】、【1.6命令】、【1.7应用功能】、【1.8故障管理】等子菜单,被选择的菜单将反白显示。
施耐德变频器通用参数设置步骤施耐德ATV61变频器操作面板按键布置为:本机集成面板:通过按键操作可以设置、调整并保存参数,下面举例说明:假设需要设置SET菜单中的ACC参数,在rdY状态(显示rdY)下,按“上(下)箭头”按键找到SET菜单(显示SEt);按“ENT”按键进入,按“上(下)箭头”按键找到ACC参数(显示ACC);按“ENT”按键进入ACC参数的设置,显示“15.0”(出厂设置或之前被设置过的值);按“上(下)箭头”按键修改数值,将其改为想要设置的值(比如需要改为26.0);按“ENT”按键,保存修改过的参数值,屏幕闪烁一次表示保存成功;按“ESC”按键退回到ACC参数(显示ACC);按“ESC”按键退回到SET菜单(显示SEt);按“ESC”按键退回到准备状态(显示rdY)。
参数设置完毕,如下流程图所示。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。
对于常规应用,变频器设置步骤一般为:1、宏配置2、设置电机铭牌数据3、电机自整定(自学习)4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行,根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。
1、宏配置:针对不同负载的控制要求,施耐德变频器预先定义了宏配置,定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”,I/O配置如下:更改宏配置,可在“1.1简单启动菜单”下修改。
如有需要,也可以单独重新配置端子定义,此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据:额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定(自学习)设置好电机铭牌数据后,可以对电机进行自整定(自学习)。
具体操作为:进入“1.1简单设置” 或“1.4电机控制”菜单,进入自整定(tUn)参数,选中“请求自整定(YES)”,按“ENT”按键,变频器自动对电机进行自整定。
施耐德变频器刹车参数设置
1. 引言
变频器作为一种重要的电力传动设备,广泛应用于各个行业的机械设备中。
而
刹车参数设置是变频器应用中的一个重要环节,直接关系到设备的安全和性能。
本文将以施耐德变频器为例,介绍如何进行刹车参数的合理设置,以确保设备的正常运行和安全性。
2. 刹车参数的重要性
在机械设备工作过程中,常常需要快速停止装置的运动,以确保操作人员和设
备的安全。
而变频器的刹车功能可以实现对运动装置的快速停止。
刹车参数的合理设置不仅可以提供准确、稳定的刹车效果,还可以有效地减少设备的磨损、延长设备的使用寿命。
3. 施耐德变频器刹车参数设置步骤
施耐德变频器提供了丰富的刹车参数设置选项,可根据具体需求进行调整。
以
下是一般的刹车参数设置步骤:
3.1 刹车时间设置
刹车时间指的是从接收到刹车指令到刹车电阻完全接通的时间。
在设置刹车时
间时,需要考虑设备的负载惯性、刹车方式和设备的运行速度等因素。
通常情况下,刹车时间设置为负载停止所需的时间加上一个合理的缓冲时间。
3.2 刹车电流设置
刹车电流是指在刹车过程中流过刹车电阻的电流。
合理设置刹车电流可以保证
刹车效果的稳定和可靠。
一般情况下,刹车电流的设置应与设备的额定电流相匹配,过小的刹车电流可能导致刹车效果不佳,过大的刹车电流可能导致刹车电阻过热。
3.3 刹车电阻参数设置
刹车电阻参数包括刹车电阻电阻值、功率和过热保护等。
刹车电阻电阻值的设
置应根据设备的负载特性和刹车效果要求进行调整。
刹车电阻的功率一般与电机的额定功率相匹配,过大的功率可能导致刹车电阻过热,过小的功率可能无法满足刹车需求。
过热保护功能可以在刹车电阻过热时进行保护,提高了刹车电阻的使用寿命。
3.4 刹车模式设置
施耐德变频器提供了多种刹车模式选择,包括电阻刹车、反电动势刹车和自回
馈刹车等。
根据具体应用需求选择合适的刹车模式,并设置相应的参数。
4. 刹车参数设置的注意事项
在施耐德变频器刹车参数设置过程中,需要注意以下几个问题:
•根据设备的具体需求进行刹车参数的合理设置,以保证设备的安全和性能。
•在设置刹车电流时,注意与设备的额定电流相匹配,避免过大或过小。
•刹车电阻的电阻值和功率应根据设备的负载特性和刹车效果要求进行调整。
•注意刹车电阻的过热保护,避免刹车电阻长时间工作过热,影响使用寿命。
•根据具体应用需求选择合适的刹车模式,并设置相应的参数。
5. 总结
施耐德变频器刹车参数的合理设置对保证设备的安全和性能至关重要。
通过合
理设置刹车时间、刹车电流、刹车电阻参数和刹车模式,可以实现设备的准确、稳定的刹车效果,延长设备的使用寿命。
在进行刹车参数设置时,需要根据设备的具体需求和实际情况进行调整,同时注意遵守施耐德变频器的使用和安全规范。
