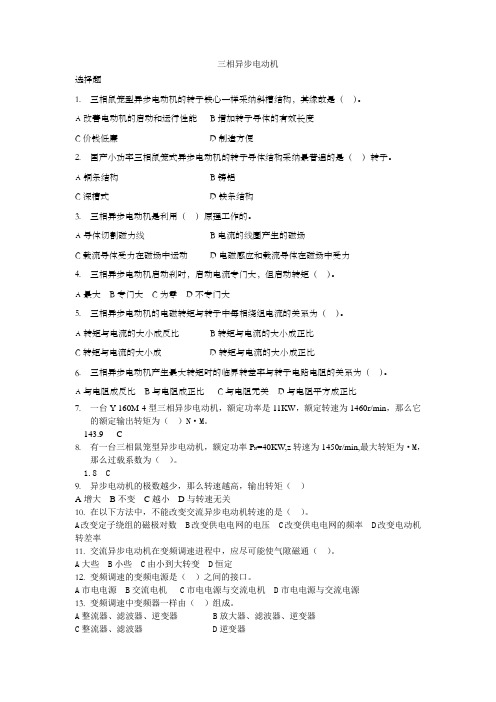

三相异步电动机选择题1.三相鼠笼型异步电动机的转子铁心一样采纳斜槽结构，其缘故是（）。

A改善电动机的启动和运行性能B增加转子导体的有效长度C价钱低廉D制造方便2.国产小功率三相鼠笼式异步电动机的转子导体结构采纳最普遍的是（）转子。

A铜条结构B铸铝C深槽式D铁条结构3.三相异步电动机是利用（）原理工作的。

A导体切割磁力线B电流的线圈产生的磁场C载流导体受力在磁场中运动D电磁感应和载流导体在磁场中受力4.三相异步电动机启动刹时，启动电流专门大，但启动转矩（）。

A最大B专门大C为零D不专门大5.三相异步电动机的电磁转矩与转子中每相绕组电流的关系为（）。

A转矩与电流的大小成反比B转矩与电流的大小成正比C转矩与电流的大小成D转矩与电流的大小成正比6.三相异步电动机产生最大转矩时的临界转差率与转子电路电阻的关系为（）。

A与电阻成反比B与电阻成正比C与电阻无关D与电阻平方成正比7.一台Y-160M-4型三相异步电动机，额定功率是11KW，额定转速为1460r/min，那么它的额定输出转矩为（）N·M。

143.9 C8.有一台三相鼠笼型异步电动机，额定功率P N=40KW,z转速为1450r/min,最大转矩为·M，那么过载系数为（）。

1.8 C9.异步电动机的极数越少，那么转速越高，输出转矩（）A增大B不变C越小D与转速无关10.在以下方法中，不能改变交流异步电动机转速的是（）。

A改变定子绕组的磁极对数 B改变供电电网的电压 C改变供电电网的频率 D改变电动机转差率11.交流异步电动机在变频调速进程中，应尽可能使气隙磁通（）。

A大些 B小些 C由小到大转变 D恒定12.变频调速的变频电源是（）之间的接口。

A市电电源 B交流电机 C市电电源与交流电机 D市电电源与交流电源13.变频调速中变频器一样由（）组成。

A整流器、滤波器、逆变器 B放大器、滤波器、逆变器C整流器、滤波器 D逆变器14.变频调速所用的VVVF型变频器，具有（）功能。

运动控制实验报告篇一：运动控制实验报告“运动控制系统”专题实验报告篇二：运动控制系统实验报告运动控制系统实验报告姓名：杜文划学号：912058XX02同组人：杜文坚，周文活，黎霸俊异步电动机SPWM与电压空间矢量变频调速系统一、实验目的1. 通过实验掌握异步电动机变压变频调速系统的组成与工作原理。

2. 加深理解用单片机通过软件生成SPWM波形的工作原理特点。

以及不同不同调制方式对系统性能的影响。

3. 熟悉电压空间矢量控制的原理与特点。

4. 掌握异步电动机变压变频调速系统的调试方法。

二、实验过程一、采用SPWM方式调制1. 同步调制30HZ下电机气隙磁通分量波形如下示：电机气隙磁通轨迹如下：定子电流波形如下示： IGBT两端波形如下示:定子端电压波形如下示：50HZ下电机气隙磁通分量波形如下示：电机气隙磁通轨迹如下：定子电流波形如下示： IGBT两端波形如下示：定子端电压波形如下示：波形分析：电机气隙磁通两相绕组之间相差约60°。

电机磁通轨迹50Hz时更接近圆形。

对定子电流：30Hz时和50Hz时呈正弦波，但其中有很多的高频分量。

IGBT的疏密程度反映了脉冲宽度调制的过程，越密表示频率越高。

定子电压呈正弦分布。

同步调制方式在50Hz比较好。

2、异步调制30HZ下电机气隙磁通分量波形如下示：电机气隙磁通轨迹如下：定子电流波形如下示：IGBT两端波形如下示：定子端电压波形如下示：50HZ下电机气隙磁通分量波形如下示：电机气隙磁通轨迹如下：定子电流波形如下示： IGBT两端波形如下示：定子端电压波形如下示：异步调制与同步调制想比，气隙磁通分量更接近正弦波，气隙磁通轨迹更接近圆形，此时30Hz比50Hz效果好些。

3、混合调制混合调制在不同的输出频率段采用不同的载波比10HZ下，载波比为100电机气隙磁通分量波形如下示：电机气隙磁通轨迹下：篇三：运动控制实验报告运动控制系统实验报告姓名刘炜原学号 XX03080414实验一晶闸管直流调速系统电流-转速调节器调试一．实验目的1．熟悉直流调速系统主要单元部件的工作原理及调速系统对其提出的要求。

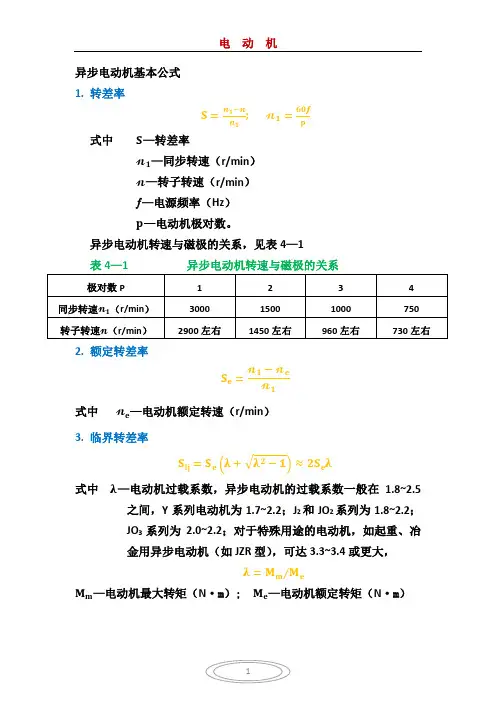

异步电动机基本公式 1. 转差率S =n 1−n n 1; n 1=60ƒp式中 S —转差率n 1—同步转速（r/min ） n —转子转速（r/min ）ƒ—电源频率（Hz ）p —电动机极对数。

异步电动机转速与磁极的关系，见表4—1 表4—1 异步电动机转速与磁极的关系2. 额定转差率S e =n 1−n en 1式中 n e —电动机额定转速（r/min ） 3. 临界转差率S lj =S e (λ+√λ2−1)≈2S e λ式中 λ—电动机过载系数，异步电动机的过载系数一般在 1.8~2.5之间，Y 系列电动机为1.7~2.2；J 2和JO 2系列为1.8~2.2；JO 3系列为2.0~2.2；对于特殊用途的电动机，如起重、冶金用异步电动机（如JZR 型），可达3.3~3.4或更大，λ=M m M e ⁄M m —电动机最大转矩（N ·m ）; M e —电动机额定转矩（N ·m ）4.电动势方程（1）定子绕组产生的感应电动势W1ϕE1=κe U1=4.44κdp1ƒ1ϕ=B pj S式中E1—定子绕组产生的感应电动势（V）κe—降压系数，又称电动势系数，小型电动机可取0.86，中型电动机可取0.90，大型电动机可取0.91；U1—外加电源电压（V）κdp1—定子的绕组系数ƒ—电源频率（Hz）1W1—定子绕组每相串联线圈匝数ϕ—每极磁通（Wb）B pj—气隙中平均磁通密度（T），它与气隙中最大磁通密度Bδ的Bδ=0.637Bδ关系为 B pj=2πS—每极下的气隙面积（m2）。

最大磁通密度（气隙）Bδ可由表4—2中选取，电机容量较大的取较大值；容量较小的取较小值。

Y型电动机为0.57~0.86T；J、JO型电动机的Bδ值为0.60~0.70T，J2、JO2型电动机为0.65~0.75T，1KW以下电动机为0.40~0.60T。

定子轭部磁通密度B c可由表4—3选取，一般为1.2~1.5T（如2极为1.2~1.7T；4、6、8极为1.0~1.5T），改极时不应超过1.7T。

其他系统西安交通大学电机学（高起专）所有答案直流电机运行时，电刷为了保持与换向片可靠接触，将与换向片一起旋转。

答案是：×直流电机的电枢在转子上，换向器在转子上，磁极在定子上。

答案是：√与直流电机类似，同步电机电枢磁动势总是与主磁极磁动势相垂直，即为交流电枢反应。

答案是：×由于电枢反应的补偿作用，同步发电机带电阻负载之后，其输出电压将不会有明显变化。

答案是：×由单相绕组的机械特性可以看出，在空载条件下，异步电动机可以自行起动答案是：×异步电机转差率为零的时候，转子中的电流将消失，因而电磁转矩也为零。

答案是：√异步电机在启动时刻，由于转速为零，可认为转差率为1。

（）答案是：√异步电动机仅有单相绕组时，在电动机内生成的磁动势为脉动磁动势，不会产生旋转磁场。

答案是：√时都允许直接起动。

答案是：√谐波磁动势和基波磁动势的脉振频率相同，但极对数高于基波磁动势。

答案是：√无论是星形连接还是三角形连接，对称条件下线电动势中都不存在3次谐波。

答案是：√无论是星形连接还是三角形连接，对称条件下线电动势中都不存在3次谐波。

答案是：√同步发电机带不同性质（感性或容性）的负载，电枢磁动势的旋转速度不同答案是：×同步电机中，空载电动势或空载电压就是由主磁极产生的电动势，无论空载或负载，只要转速恒定，励磁电流不变，空载电动势就不变。

答案是：√双笼型或深槽型转子感应电动机利用集肤效应改善起动性能。

答案是：√三相异步电动机的旋转方向决定于定子绕组中通入的三相电流的相序。

答案是：√三相异步电动机的变极调速只能用在笼型转子电动机上。

答案是：√三相异步电动机当转子不动时，转子绕组电流的频率与定子电流的频率相同。

（）答案是：√若感应电动机的漏抗增大，则其起动转矩降低，最大转矩不变。

答案是：×如果忽略电枢的铜耗，同步发电机的电磁功率可近似等于输出功率。

答案是：√漏磁通比例小，并且没有用处，所以分析电机时一般忽略漏磁通。

（一）填空题：1. 当s在0～1范围内，三相异步电动机运行于电动机状态，此时电磁转矩性质为驱动转矩，电动势的性质为反电动势；在 -∞～0范围内运行于发电机状态，此时电磁转矩性质为制动转矩，电动势的性质为电源电动势。
