三相异步电动机结构详细图解

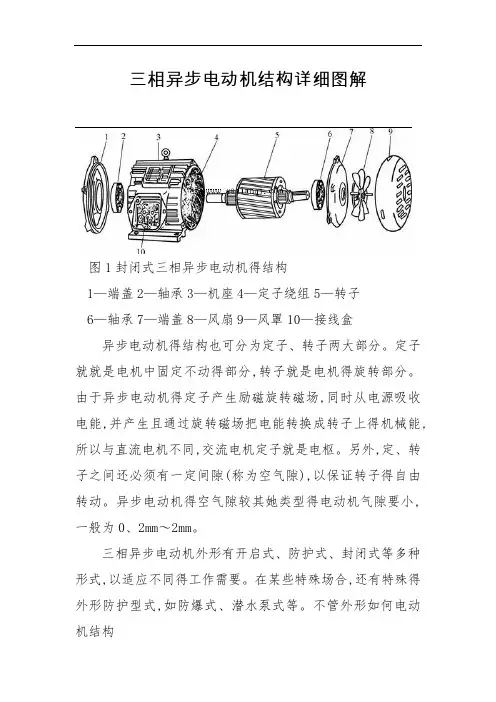

三相异步电动机结构详细图解图1封闭式三相异步电动机的结构1—端盖2-轴承3—机座4-定子绕组5-转子6—轴承7-端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子。
转子两大部分.定子就是电机中固定不动的部分，转子是电机的旋转部分.由于异步电动机的定子产生励磁旋转磁场,同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。
另外，定。
转子之间还必须有一定间隙（称为空气隙），以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为0。
2mm~2mm。
三相异步电动机外形有开启式。
防护式.封闭式等多种形式，以适应不同的工作需要。
在某些特殊场合,还有特殊的外形防护型式，如防爆式。
潜水泵式等。
不管外形如何电动机结构基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。
如图1所示是一台封闭式三相异步电动机解体后的零部件图。
1.定子部分定子部分由机座。
定子铁心。
定子绕组及端盖。
轴承等部件组成。
(1）机座。
机座用来支承定子铁心和固定端盖。
中.小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。
（2）定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽,用以嵌放定子绕组.(a）直条形式（b）斜条形式图2 笼型异步电动机的转子绕组形式（3)定子绕组。
定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场。
通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间.绕组与铁心之间都要有良好的绝缘.如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边），还要加放层间绝缘。

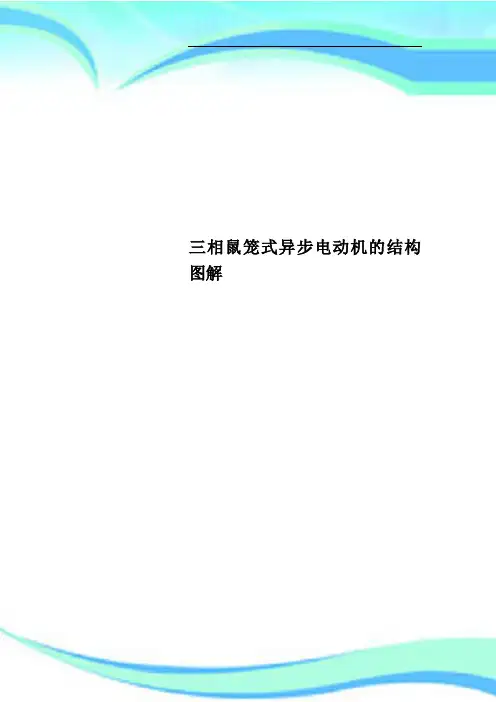

三相鼠笼式异步电动机的结构图解_New
三相鼠笼式异步电动机的结构图解————————————————————————————————作者：————————————————————————————————日期：三相鼠笼式异步电动机的结构图解异步电动机的主要结构是由定子和转子两部分组成，定、转子中间是空气隙。
此外，还有端盖、轴承、机座等部件，图1是三相鼠笼式异步电动机的结构图。
图1 三相鼠笼式异步电动机的结构图1．定子定子是异步电动机固定不动的部分。
由机座、定子铁芯和定子绕组组成。
机座是电动机的外壳，起着支撑电机的作用，通常用铸铁铸成。
大机座也有用钢板拼焊起来的。
定子铁芯是电动机磁路的一部分，装在机座内部。
它是一个中空圆柱体，外壁与机座配合，内壁开槽，槽内放定子绕组。
为了减少铁芯中的损耗，定子铁芯用0．5mm厚的硅钢片叠成。
三相异步电机的定子绕组并不是都按星形接法联接，只有在大容量高电压时，才按星形接法联接。
一般中、小容量低电压的异步电机，通常把三相绕组的六根线头引出来，在外面根据需要把它接成三角形或星形接法。
这样，既可以使电机适用于两种不同等级的电源电压，例如星形接法用于380V电源；三角接法就可以用于220V电源上，又能满足起动的要求，即设计成在三角接法时，用于380V电源，起动时，改成星形接法，达到降压起动的目的。
定子绕组用绝缘的铜导线绕成，嵌在定子槽内，绕组与槽壁间用绝缘材料隔开。
2．气隙异步电机的气隙比同容量直流电机的气隙要小得多，在中、小型异步电机中，一般为0．2～1．0mm。
这是因为异步电机的励磁电流是由电网供给的，气隙大时，励磁电流也就大，从而降低了电机的功率因数。
为了提高功率因数，应尽量把气隙做得小些。
但是气隙过小时，将使装配困难，运行不可靠，高次谐波磁场增强，从而使附加损耗增加。
3．转子电动机的转子是由转子铁芯、转子绕组和转轴组成的。
转子铁芯也是磁路的一部分，一般由硅钢片叠成，铁芯固定在转轴上。
转子绕组如果是绕线式的，它可以联成星形或三角形。
三相异步电动机结构图解

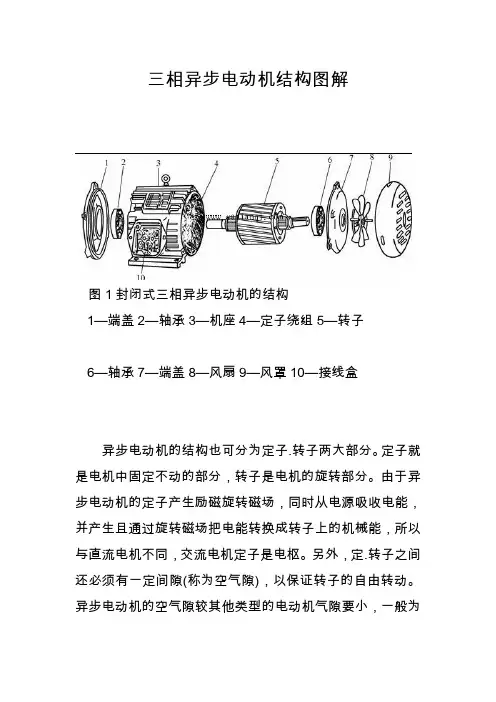

三相异步电动机结构图解图1封闭式三相异步电动机的结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子.转子两大部分。
定子就是电机中固定不动的部分，转子是电机的旋转部分。
由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。
另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为0.2mm～2mm。
三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。
在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。
不管外形如何电动机结构基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。
如图1所示是一台封闭式三相异步电动机解体后的零部件图。
1.定子部分定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。
(1)机座。
机座用来支承定子铁心和固定端盖。
中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。
(2)定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
(a)直条形式(b)斜条形式图2 笼型异步电动机的转子绕组形式(3)定子绕组。
定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场。
通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。
如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。
14-三相异步电动机的结构及工作原理PPT模板
（2）定子铁芯
定子铁芯是电动机磁路的一部 分。为了减少铁损，定子铁芯一般 由互相绝缘的硅钢片叠成。铁芯的 内表面冲有槽，用以放置定子绕组， 如右图所示。
（3）定子绕组
定子绕组是电动机电路的一部分。它由三个完全相同的绕 组组成，每个绕组为一相，三个绕组在空间上相差120°电角 度。三个绕组的始端和末端都被引至接线盒内，可根据需要连 接成星形或三角形，如下图所示。
i1 Im sin t i2 Im sin(t 120 ) i3 Im sin(t 120 )
三相电流的波形如下图所示。
由于各相绕组中的电流是交变的，所以，各电流的磁场也 是交变的，而三相电流的合磁场则是一旋转磁场。我们通过上 图所示曲线的几个不同瞬间来分析旋转磁场的形成。
（1）在ωt＝0的瞬间，i1＝0；i2为负值，其方向为由V2端 流进，V1端流出；i3为正值，且i3与i2大小相等，其方向为由W1 端流进，W2端流出。根据右手螺旋定则可知，三相电流所产 生的合磁场方向，相当于N极在上，S极在下的两极磁极，又 称为一对磁极，如左图所示。
（2）在ωt＝60°的瞬间，i1为正值，其方向为由U1端流 进，U2端流出；i2为负值，其方向为由V2端流进，V1端流出； i3＝0。此时，三相电流的合磁场沿顺时针方向旋转了60°， 如右图所示。
（3）在ωt＝90°的瞬间，i1为正值，其方向为由U1端流 进，U2端流出；i2为负值，其方向为由V2端流进，V1端流出； i3也为负值，其方向为由W2端流进，W1端流出。此时，三相 电流的合磁场沿顺时针方向又旋转了30°，如下图所示。
上式也可写为： n (1 s)n0
【例6-1】一台三相异步电动机，其额定转速n＝975r/min。 试求电动机的极对数和额定负载时的转差率。电源频率f1＝ 50Hz。
定子铁芯是电动机磁路的一部 分。为了减少铁损，定子铁芯一般 由互相绝缘的硅钢片叠成。铁芯的 内表面冲有槽，用以放置定子绕组， 如右图所示。
（3）定子绕组
定子绕组是电动机电路的一部分。它由三个完全相同的绕 组组成，每个绕组为一相，三个绕组在空间上相差120°电角 度。三个绕组的始端和末端都被引至接线盒内，可根据需要连 接成星形或三角形，如下图所示。
i1 Im sin t i2 Im sin(t 120 ) i3 Im sin(t 120 )
三相电流的波形如下图所示。
由于各相绕组中的电流是交变的，所以，各电流的磁场也 是交变的，而三相电流的合磁场则是一旋转磁场。我们通过上 图所示曲线的几个不同瞬间来分析旋转磁场的形成。
（1）在ωt＝0的瞬间，i1＝0；i2为负值，其方向为由V2端 流进，V1端流出；i3为正值，且i3与i2大小相等，其方向为由W1 端流进，W2端流出。根据右手螺旋定则可知，三相电流所产 生的合磁场方向，相当于N极在上，S极在下的两极磁极，又 称为一对磁极，如左图所示。
（2）在ωt＝60°的瞬间，i1为正值，其方向为由U1端流 进，U2端流出；i2为负值，其方向为由V2端流进，V1端流出； i3＝0。此时，三相电流的合磁场沿顺时针方向旋转了60°， 如右图所示。
（3）在ωt＝90°的瞬间，i1为正值，其方向为由U1端流 进，U2端流出；i2为负值，其方向为由V2端流进，V1端流出； i3也为负值，其方向为由W2端流进，W1端流出。此时，三相 电流的合磁场沿顺时针方向又旋转了30°，如下图所示。
上式也可写为： n (1 s)n0
【例6-1】一台三相异步电动机，其额定转速n＝975r/min。 试求电动机的极对数和额定负载时的转差率。电源频率f1＝ 50Hz。
三相异步电动机工作原理与图解PPT课件
一、 三相异步电动机的“电－磁”关系
e1 、e2 ：主磁通产
R1
生的感应电动势。
i1
e 1、e 2 ：漏磁通
u1
e1
e 1
产生的感应电动
i2
e2
e 2 R2
势。
转、定子电路
d
定子边：u1 i1R1 e1 e 1 e1 N1 dt
Φ u N cos t Φ sin t 设： 2021/3/18
电机过热
2021/3/18
影响其他负载工作 27
三相异步机的起动方法：
（1） 直接起动。二三十千瓦以下的异步电动机一般 采用直接起动。
（2） 降压起动。 Y－ 起动
自耦降压起动
（3）转子串电阻起动。
以下介绍 Y－ 起动和转子串电阻起动。
2021/3/18
28
§ 2.5 三相异步电动机的铭牌数据
转子与旋转磁场间没有相对运动
2021/3/18
无转子电动势（转子导体不切割磁力线）
无转子电流
无转距
17
转差率 (s) 的概念：
转差率为旋转磁场的同步转速和电动机转速之差。即：
s
n0 n0
n
100%
异步电机运行中: s 1 ~ 9%
电动机起动瞬间: n 0, s 1（转差率最大）
2021/3/18
m
1 则： 1
1m 1
211
三个重要转矩
( 1 ) 额定转矩 TN ：
电机在额定电压下，以额
n
n nN0
定转速 nN 运行，输出额
T
定功率 PN 时，电机转轴
TN
上输出的转矩。（电动机在额定负载时的转矩。）
TN
e1 、e2 ：主磁通产
R1
生的感应电动势。
i1
e 1、e 2 ：漏磁通
u1
e1
e 1
产生的感应电动
i2
e2
e 2 R2
势。
转、定子电路
d
定子边：u1 i1R1 e1 e 1 e1 N1 dt
Φ u N cos t Φ sin t 设： 2021/3/18
电机过热
2021/3/18
影响其他负载工作 27
三相异步机的起动方法：
（1） 直接起动。二三十千瓦以下的异步电动机一般 采用直接起动。
（2） 降压起动。 Y－ 起动
自耦降压起动
（3）转子串电阻起动。
以下介绍 Y－ 起动和转子串电阻起动。
2021/3/18
28
§ 2.5 三相异步电动机的铭牌数据
转子与旋转磁场间没有相对运动
2021/3/18
无转子电动势（转子导体不切割磁力线）
无转子电流
无转距
17
转差率 (s) 的概念：
转差率为旋转磁场的同步转速和电动机转速之差。即：
s
n0 n0
n
100%
异步电机运行中: s 1 ~ 9%
电动机起动瞬间: n 0, s 1（转差率最大）
2021/3/18
m
1 则： 1
1m 1
211
三个重要转矩
( 1 ) 额定转矩 TN ：
电机在额定电压下，以额
n
n nN0
定转速 nN 运行，输出额
T
定功率 PN 时，电机转轴
TN
上输出的转矩。（电动机在额定负载时的转矩。）
TN
三相异步电动机结构详细图解

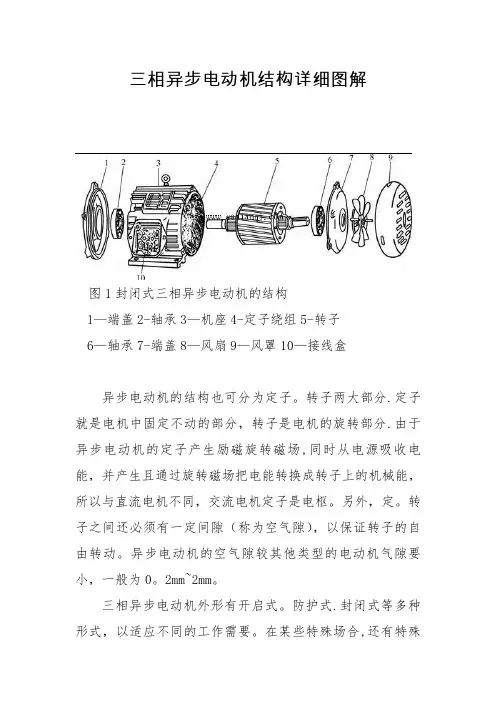

三相异步电动机结构详细图解图1封闭式三相异步电动机得结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机得结构也可分为定子、转子两大部分。
定子就就是电机中固定不动得部分,转子就是电机得旋转部分。
由于异步电动机得定子产生励磁旋转磁场,同时从电源吸收电能,并产生且通过旋转磁场把电能转换成转子上得机械能,所以与直流电机不同,交流电机定子就是电枢。
另外,定、转子之间还必须有一定间隙(称为空气隙),以保证转子得自由转动。
异步电动机得空气隙较其她类型得电动机气隙要小,一般为0、2mm～2mm。
三相异步电动机外形有开启式、防护式、封闭式等多种形式,以适应不同得工作需要。
在某些特殊场合,还有特殊得外形防护型式,如防爆式、潜水泵式等。
不管外形如何电动机结构基本上就是相同得。
现以封闭式电动机为例介绍三相异步电动机得结构。
如图1所示就是一台封闭式三相异步电动机解体后得零部件图。
1、定子部分定子部分由机座、定子铁心、定子绕组及端盖、轴承等部件组成。
(1)机座。
机座用来支承定子铁心与固定端盖。
中、小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。
(2)定子铁心。
定子铁心就是电动机磁路得一部分。
为了减小涡流与磁滞损耗,通常用0、5mm厚得硅钢片叠压成圆筒,硅钢片表面得氧化层(大型电动机要求涂绝缘漆)作为片间绝缘,在铁心得内圆上均匀分布有与轴平行得槽,用以嵌放定子绕组。
(a)直条形式(b)斜条形式图2 笼型异步电动机得转子绕组形式(3)定子绕组。
定子绕组就是电动机得电路部分,也就是最重要得部分,一般就是由绝缘铜(或铝)导线绕制得绕组联接而成。
它得作用就就是利用通入得三相交流电产生旋转磁场。
通常,绕组就是用高强度绝缘漆包线绕制成各种型式得绕组,按一定得排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间、绕组与铁心之间都要有良好得绝缘。
如果就是双层绕组(就就是一个槽内分上下两层嵌放两条绕组边),还要加放层间绝缘。
三相异步电动机结构图解

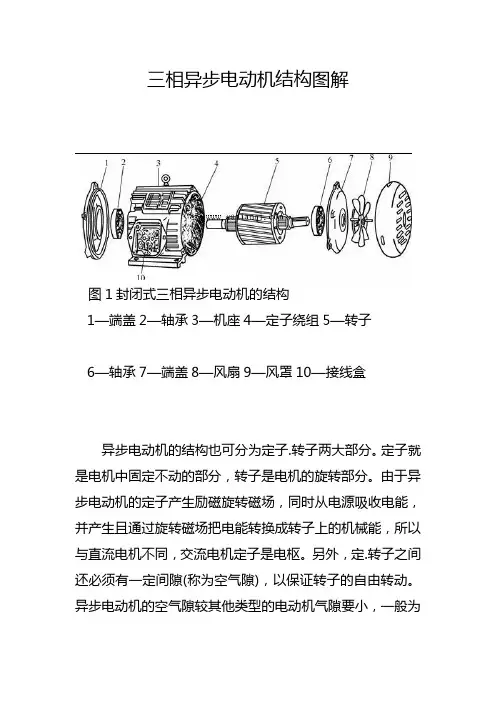

三相异步电动机结构图解图1封闭式三相异步电动机的结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子.转子两大部分。
定子就是电机中固定不动的部分，转子是电机的旋转部分。
由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。
另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为0.2mm～2mm。
三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。
在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。
不管外形如何电动机结构基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。
如图1所示是一台封闭式三相异步电动机解体后的零部件图。
1.定子部分定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。
(1)机座。
机座用来支承定子铁心和固定端盖。
中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。
(2)定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
(a)直条形式(b)斜条形式图2 笼型异步电动机的转子绕组形式(3)定子绕组。
定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场。
通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽。
槽口用槽楔(一般为竹制)塞紧。
槽绕组匝间.绕组与铁心之间都要有良好的绝缘。
如果是双层绕组(就是一个槽分上下两层嵌放两条绕组边)，还要加放层间绝缘。
三相异步电动机的结构原理(定子、转子)讲解

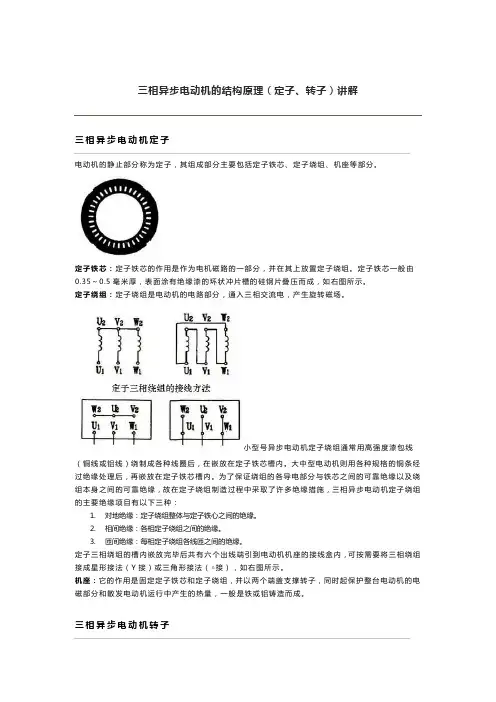

三相异步电动机的结构原理（定子、转子）讲解三相异步电动机定子电动机的静止部分称为定子，其组成部分主要包括定子铁芯、定子绕组、机座等部分。
定子铁芯：定子铁芯的作用是作为电机磁路的一部分，并在其上放置定子绕组。
定子铁芯一般由0.35～0.5毫米厚，表面涂有绝缘漆的环状冲片槽的硅钢片叠压而成，如右图所示。
定子绕组：定子绕组是电动机的电路部分，通入三相交流电，产生旋转磁场。
小型号异步电动机定子绕组通常用高强度漆包线（铜线或铝线）绕制成各种线圈后，在嵌放在定子铁芯槽内。
大中型电动机则用各种规格的铜条经过绝缘处理后，再嵌放在定子铁芯槽内。
为了保证绕组的各导电部分与铁芯之间的可靠绝缘以及绕组本身之间的可靠绝缘，故在定子绕组制造过程中采取了许多绝缘措施，三相异步电动机定子绕组的主要绝缘项目有以下三种：1.对地绝缘：定子绕组整体与定子铁心之间的绝缘。
2.相间绝缘：各相定子绕组之间的绝缘。
3.匝间绝缘：每相定子绕组各线匝之间的绝缘。
定子三相绕组的槽内嵌放完毕后共有六个出线端引到电动机机座的接线盒内，可按需要将三相绕组接成星形接法（Y接）或三角形接法（△接），如右图所示。
机座：它的作用是固定定子铁芯和定子绕组，并以两个端盖支撑转子，同时起保护整台电动机的电磁部分和散发电动机运行中产生的热量，一般是铁或铝铸造而成。
三相异步电动机转子转子是电动机的旋转部分，包括转子铁芯，转子绕组和转轴等部分。
•转子铁芯：作为电机磁路的一部分，并放置转子绕组。
一般由0.5毫米厚的硅钢片冲制叠压而成。
如右图所示。
•转子绕组：其作为切割定子磁场，产生感应电动势和电流，并在旋转磁场的作用下受力使转子转动。
根据构造的不同可分为鼠笼式和绕线式转子两种类型。
1.鼠笼式转子：它的结构是转子铁芯的槽沟内插入铜条，在铜条两端焊接两个铜环，如下图（a）所示。
这样转子绕组好像一个鼠笼型转子。
为了节约铜材和便于制造。
目前绝大部分鼠笼均采用铝代替。
如下图（b）所示。
三相异步电动机的结构图
部件。
机座：铸铁或铸钢浇铸成型，它旳作用是保护和固定三相电 动机旳定子绕组。中、小型三相电动机旳机座还有两个端盖支承 着转子，它是三相电动机机械构造旳主要构成部分。一般，机座 旳外表要求散热性能好，所以一般都铸有散热片。
端盖：用铸铁或铸钢浇铸成型，它
图3.6 三相交 流电流波形 图
设
iU sint
iV sin(t 120)
iW sin(t 120)
为了分析以便，假设电流为
正值时，在绕组中从始端流向 末端，电流为负值时，在绕组 中从末端流向首端。
当 t 0 旳瞬间，iU =0，iV
为负值，iW 为正值，根据”右 手螺旋定则”，三相电流所产 生旳磁场叠加旳成果，便形成 一种合成磁场，如图3.7（a）所 示，可见此时旳合成磁场是一 对磁极（即二极），右边是N极， 左边是S极。
2号铁心
长机座（M——中机座） （S——短机座）
中、小型三相异步电动机旳机座号与定子铁心外径及中心 高度旳关系见表3.1和表3.2。
表3.1 小型异步三相电动机
机座号
1
2
3
4
5
6
7
8
9
定子铁心外 径（mm） 中心高度
（mm）
机座号
120 145 167 210 245 280 327
90 100 112 132 160 180 225
（a）定子铁心 （b）定子冲片 图3.2 定子铁心及冲片示意图
（3）定子绕组
定子绕组是三相电动机旳电路
部分，三相电动机有三相绕组，通
入三相对称电流时，就会产生旋转
磁场。三相绕组由三个彼此独立旳
绕组构成，且每个绕组又由若干线
圈连接而成。每个绕组即为一相，
机座：铸铁或铸钢浇铸成型，它旳作用是保护和固定三相电 动机旳定子绕组。中、小型三相电动机旳机座还有两个端盖支承 着转子，它是三相电动机机械构造旳主要构成部分。一般，机座 旳外表要求散热性能好，所以一般都铸有散热片。
端盖：用铸铁或铸钢浇铸成型，它
图3.6 三相交 流电流波形 图
设
iU sint
iV sin(t 120)
iW sin(t 120)
为了分析以便，假设电流为
正值时，在绕组中从始端流向 末端，电流为负值时，在绕组 中从末端流向首端。
当 t 0 旳瞬间，iU =0，iV
为负值，iW 为正值，根据”右 手螺旋定则”，三相电流所产 生旳磁场叠加旳成果，便形成 一种合成磁场，如图3.7（a）所 示，可见此时旳合成磁场是一 对磁极（即二极），右边是N极， 左边是S极。
2号铁心
长机座（M——中机座） （S——短机座）
中、小型三相异步电动机旳机座号与定子铁心外径及中心 高度旳关系见表3.1和表3.2。
表3.1 小型异步三相电动机
机座号
1
2
3
4
5
6
7
8
9
定子铁心外 径（mm） 中心高度
（mm）
机座号
120 145 167 210 245 280 327
90 100 112 132 160 180 225
（a）定子铁心 （b）定子冲片 图3.2 定子铁心及冲片示意图
（3）定子绕组
定子绕组是三相电动机旳电路
部分，三相电动机有三相绕组，通
入三相对称电流时，就会产生旋转
磁场。三相绕组由三个彼此独立旳
绕组构成，且每个绕组又由若干线
圈连接而成。每个绕组即为一相，
三相异步电动机图(讲)
响和灰尘侵入。
防护式三相异步电动机
02
有简单的防护罩，能够防止灰尘和水的侵入。适用于较干净、
不易受环境影响的场所。
封闭式三相异步电动机
03
电机完全封闭，具有良好的防尘、防水性能。散热效果较差，
但适用于恶劣的工作环境。
根据冷却方法分类
自冷式三相异步电动机
依靠电机内部产生的热量自然散热，适用于小功率电机。散热效 果较差，但结构简单。
06
三相异步电动机的维护与保养
定期检查电动机的运行状况
定期检查电动机的电流、电压 和运行温度是否正常，确保电 动机在安全范围内运行。
检查电动机的振动和声音，发 现异常应及时处理。
检查电动机的螺丝、接线端子 等紧固件是否松动，及时紧固 以确保安全。
保持电动机的清洁
01 定期清理电动机表面的灰尘和杂物，保持清洁。 02 检查电动机的通风口是否畅通，防止灰尘和杂物
详细描述
额定转速是电动机的一个重要参数，它决定了电动机的运行特性和机械性能。在选择电动机时，需要根据实际工 作需求来选择具有合适额定转速的电动机，以确保电动机的正常运行和高效使用。
04
三相异步电动机的分类
根据用途分类
1 2 3
工业用三相异步电动机
适用于各种工业领域的电动机，如纺织、化工、 矿山等。具有较高的效率和可靠性，能够承受恶 劣的工作环境。
定子绕组
嵌套在定子铁芯槽内的线圈，用来产生旋转磁场。
机座和端盖
固定和保护定子铁芯和绕组，防止外界环境对电 动机的侵害。
电动机的转子
转子铁芯
由硅钢片叠压而成，是电动机磁路的一部分，用来传递磁场。
转子绕组
嵌套在转子铁芯槽内的线圈，用来产生旋转磁场。
异步电动机分解图
图1-1三相异步电动机的分解图一、三相异步电动机的结构(一)定子（静止部分）1.定子铁心: 定子铁心的作用是作为电机磁路的一部分，并在其上放置定子绕组。
2.定子绕组:定子绕组的是电动机的电路部分，通入三相交流电，产生旋转磁场。
主要绝缘项目有以下三种：（1）对地绝缘（2）相间绝缘（3）匝间绝缘接线盒(△接法)定子三相绕组的接线方式（1）星形接法(Y接)（2）三角形接法(△接)3.机座（二）转子（旋转部分）转子是电动机的旋转部分，包括转子铁心、转子绕组和转轴等部件。
1.转子铁心作用:电机磁路的一部分，并放置转子绕组。
一般用0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。
2.转子绕组作用是切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。
根据构造的不同分为鼠笼式转子和绕线式转子。
如图1-5所示。
图1-5转子绕组（1）鼠笼式转子：若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。
小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。
如图1-6所示。
图1-6笼型转子a）笼型绕组 b) 转子外形 c) 铸铝笼型转子（2）绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接，如图1-7所示。
图1-7绕线式转子异步电动机的转子接线示意图a）接线图 b)提刷装置3. 转轴用以传递转矩及支撑转子的重量，一般由中碳钢或合金钢制成。
（三）其它附件端盖、轴承、轴承端盖、风扇二.铭牌图1-8 三相异步电动机铭牌1.型号Y90L—42.额定功率PN指电动机在额定运行状态下运行时电动机轴上输出的机械功率，单位为KW。
式中，UN1、IN1、ηN、cosφN分别为电动机额定的线电压、线电流、效率、功率因数。
3.额定电压UN1指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为V或KV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机结构详细图解
图1封闭式三相异步电动机的结构
1—端盖2—轴承3—机座4—定子绕组5—转子
6—轴承7—端盖8—风扇9—风罩10—接线盒
异步电动机的结构也可分为定子.转子两大部分。
定子就是电机中固定不动的部分，转子是电机的旋转部分。
由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。
另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为～2mm。
三相异步电动机外形有开启式.防护式.封闭式等多种
形式，以适应不同的工作需要。
在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。
不管外形如何电动机结构
基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。

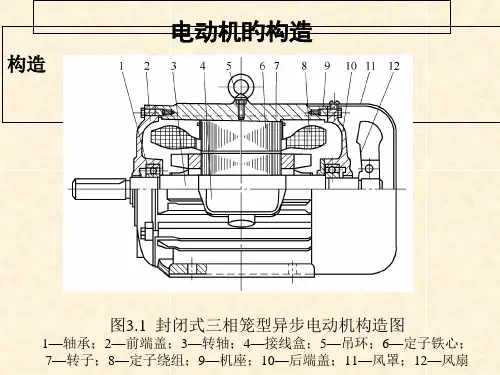

如图1所示是一台封闭式三相异步电动机解体后的零部件图。
1.定子部分
定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。
(1)机座。
机座用来支承定子铁心和固定端盖。
中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。
(2)定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗，通常用厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
(a)直条形式(b)斜条形式
图2 笼型异步电动机的转子绕组形式
(3)定子绕组。
定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场。
通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。
如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。
(4)轴承。
轴承是电动机定.转子衔接的部位，轴承有滚动轴承和滑动轴承两类，滚动轴承又有滚珠轴承(也称为球轴承)，目前多数电动机都采用滚动轴承。
这种轴承的外部有贮存润滑油的油箱，轴承上还装有油环，轴转动时带动油环转动，把油箱中的润滑油带到轴与轴承的接触面上。
为使润滑油能分布在整个接触面上，轴承上紧贴轴的一面一般开有油槽。
2.转子部分
转子是电动机中的旋转部分，如图中的部件5。
一般由
转轴.转子铁心.转子绕组.风扇等组成。
转轴用碳纲制成，两端轴颈与轴承相配合。
出轴端铣有键槽，用以固定皮带轮或联轴器。
转轴是输出转矩.带动负载的部件。
转子铁心也是电动机磁路的一部分。
由厚的硅钢片叠压成圆柱体，并紧固在转子轴上。
转子铁心的外表面有均匀分布的线槽，用以嵌放转子绕组。
三相交流异步电动机按照转子绕组形式的不同，一般可分为笼型异步电动机和绕线型异步电动机。
(1)笼型转子线槽一般都是斜槽(线槽与轴线不平行)，目的是改善起动与调速性能。
其外形如图1中的第5部分；笼型绕组(也称为导条)是在转子铁心的槽里嵌放裸铜条或铝条，然后用两个金属环(称为端环)分别在裸金属导条两端把它们全部接通(短接)，即构成了转子绕组；小型笼型电动机一般用铸铝转子，这种转子是用熔化的铝液浇在转子铁心上，导条.瑞环一次浇铸出来。
如果去掉铁心，整个绕组形似鼠笼，所以得名笼型绕组，如图2所示。
图2(a)为笼型直条形式，图2(b)为笼型斜条形式。
图3 绕线式异步电动机的转子
(2)绕线型转子绕组与定子绕组类似，由镶嵌在转子铁心槽中的三相绕组组成。
绕组一般采用星形连接，三相绕组绕组的尾端接在一起，首瑞分别接到转轴上的3个铜滑环上，通过电刷把3根旋转的线变成了固定线，与外部的变阻器连接，构成转子的闭合回路，以便于控制，如图所示。
有的电动机还装有提刷短路装置，当电动机起动后又不需要调速时，可提起电刷，同时使用3个滑环短路，以减少电刷摩损。
两种转子相比较，笼型转子结构简单，造价低廉，并且运行可靠，因而应用十分广泛。
绕线型转子结构较复杂，造价也高，但是它的起动性能较好，并能利用变阻器阻值的变化，使电动机能在一定范围内调速；在起动频繁.需要较大起动转矩的生产机械(如起重机)中常常被采用。
一般电动机转子上还装有风扇或风翼(如图2中部件8)，便于电动机运转时通风散热。
铸铝转子一般是将风翼和绕组(导条)一起浇铸出来，如图3(b)所示。
3.气隙δ
所谓气隙就是定子与转子之间的空隙。
中小型异步电动机的气隙一般为～。
气隙的大小对电动机性能影响较大，气隙大。
磁阻也大，产生同样大小的磁通，所需的励磁电流Im 也越大，电动机的功率因数也就越低。
但气隙过小，将给装配造成困难，运行时定、转子容易发生摩擦，使电动机运行
不可靠。
