cd4046

cD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V －18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz 下功耗仅为600μW，属微功耗器件。

编辑本段功能CD4046的引脚排列，采用16脚双列直插式，各管脚功能：1脚相位输出端，环路入锁时为高电平，环路失锁时为低电平。

2脚相位比较器Ⅰ的输出端。

3脚比较信号输入端。

4脚压控振荡器输出端。

5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。

6、7脚外接振荡电容。

8、16脚电源的负端和正端。

9脚压控振荡器的控制端。

10脚解调输出端，用于FM解调。

11、12脚外接振荡电阻。

13脚相位比较器Ⅱ的输出端。

14脚信号输入端。

15脚内部独立的齐纳稳压管负极。

编辑本段图形简介图3图3是CD4046内部电原理框图，主要由相位比较Ⅰ、Ⅱ、压控振荡器（VCO）、线性放大器、源跟随器、整形电路等部分构成。

比较器Ⅰ采用异或门结构，当两个输人端信号Ui、Uo的电平状态相异时（即一个高电平，一个为低电平），输出端信号UΨ为高电平；反之，Ui、Uo电平状态相同时（即两个均为高，或均为低电平），UΨ输出为低电平。

当Ui、Uo的相位差Δφ在0°-180°范围内变化时，UΨ的脉冲宽度m亦随之改变，即占空比亦在改变。

从比较器Ⅰ的输入和输出信号的波形（如图4所示）可知，其输出信号的频率等于输入信号频率的两倍，并且与两个输入信号之间的中心频率保持90°相移。

从图中还可知，fout不一定是对称波形。

对相位比较器Ⅰ，它要求Ui、Uo的占空比均为50%（即方波），这样才能使锁定范围为最大。

相位比较器Ⅱ是一个由信号的上升沿控制的数字存储网络。

它对输入信号占空比的要求不高，允许输入非对称波形，它具有很宽的捕捉频率范围，而且不会锁定在输入信号的谐波。

它提供数字误差信号和锁定信号（相位脉冲）两种输出，当达到锁定时，在相位比较器Ⅱ的两个输人信号之间保持0°相移。

一. 实验目的1．加深对锁相环基本工作原理的理解。

2．掌握锁相环同步带、捕捉带的测试方法，增加对锁相环捕捉、跟踪和锁定等概念的理解。

3．掌握集成锁相环芯片NE564的使用方法和典型外部电路设计。

二、实验使用仪器1．NE564锁相和调频实验板2．200MHz泰克双踪示波器3. FLUKE万用表4. 射频信号发生器5. 低频信号源三、实验原理本实验采用的是锁相环来实现调频的功能，锁相环是由鉴相器( PD)、环路滤波器( LF)和电压控制振荡器( VCO)三个基本部件组成。

它它它是一个相位误差控制系统，它将参考信号与输出信号之间的相位进行比较，产生相位误差电工作原理压来调整输出信号的相位，以达到与参考信号同频的目的。

锁相环的构成框图鉴相器是相位比较器，用来比较输入信号与压控振荡器输出信号的相位，输出电压对应于这两个信号相位差的函数。

环路滤波器是滤除高频分量及噪声，以保证环路所要求的性能。

压控振荡器受环路滤波器输出电压的控制，使振荡频率向输入信号的频率靠拢，直至两者的频率相同，使得VCO输出信号的相位和输入信号的相位保持某种特定的关系，达到相位锁定的目的。

*判断环路是否锁定的方法在有双踪示波器的情况下，开始时环路处于失锁状态，加大输入信号频率，用双踪示波器观察压控振荡器的输出信号和环路的输入信号，当两个信号由不同步变成同步，且时，表示环路已经进入锁定状态。

锁相调频电路在普通的直接调频电路中，振荡器的中心频率稳定度较差，而采用晶体振荡器的调频电路，其调频范围又太窄。

采用锁相环的调频器可以解决这个矛盾。

锁相调频原理框图如下图所示锁相调频原理图 正如上面锁相调频原理图所示，实现锁相调频的条件是调制信号的频谱要处于低通滤波器通带之外。

使压控振荡器的中心频率锁定在稳定度很高的晶振频率上，而随着输入调制信号的变化，振荡频率可以发生很大偏移。

这种锁相环路称载波跟踪型PLL ，本实验中使用的锁相环是NE564。

NE564内部压控振荡器的最高工作频率是50MHz ，从图10-5的逻辑框图中可以看到，NE564的内部包含一个限幅放大器，对外部的输入信号进行限幅放大，抑制寄生调幅，内部还包含压控振荡器和相位比较器。

一. 实验目的1．加深对锁相环基本工作原理的理解。

2．掌握锁相环同步带、捕捉带的测试方法，增加对锁相环捕捉、跟踪和锁定等概念的理解。

3．掌握集成锁相环芯片NE564的使用方法和典型外部电路设计。

二、实验使用仪器1．NE564锁相和调频实验板2．200MHz泰克双踪示波器3. FLUKE万用表4. 射频信号发生器5. 低频信号源三、实验原理本实验采用的是锁相环来实现调频的功能，锁相环是由鉴相器( PD)、环路滤波器( LF)和电压控制振荡器( VCO)三个基本部件组成。

它它它是一个相位误差控制系统，它将参考信号与输出信号之间的相位进行比较，产生相位误差电工作原理压来调整输出信号的相位，以达到与参考信号同频的目的。

锁相环的构成框图鉴相器是相位比较器，用来比较输入信号错误!未找到引用源。

与压控振荡器输出信号错误!未找到引用源。

的相位，输出电压对应于这两个信号相位差的函数。

环路滤波器是滤除错误!未找到引用源。

高频分量及噪声，以保证环路所要求的性能。

压控振荡器受环路滤波器输出电压错误!未找到引用源。

的控制，使振荡频率向输入信号的频率靠拢，直至两者的频率相同，使得VCO输出信号的相位和输入信号的相位保持某种特定的关系，达到相位锁定的目的。

*判断环路是否锁定的方法在有双踪示波器的情况下，开始时环路处于失锁状态，加大输入信号频率，用双踪示波器观察压控振荡器的输出信号和环路的输入信号，当两个信号由不同步变成同步，且错误!未找到引用源。

时，表示环路已经进入锁定状态。

锁相调频电路在普通的直接调频电路中，振荡器的中心频率稳定度较差，而采用晶体振荡器的调频电路，其调频范围又太窄。

采用锁相环的调频器可以解决这个矛盾。

锁相调频原理框图如下图所示锁相调频原理图 正如上面锁相调频原理图所示，实现锁相调频的条件是调制信号的频谱要处于低通滤波器通带之外。

使压控振荡器的中心频率锁定在稳定度很高的晶振频率上，而随着输入调制信号的变化，振荡频率可以发生很大偏移。

锁相环 CD4046 原理及应用锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。

它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。

锁相环主要由相位比较器（PC）、压控振荡器（VCO）、低通滤波器三部分组成，如图1所示。

图1压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。

施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。

这个平均值电压Ud朝着减小CO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。

这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。

当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。

锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。

过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。

图2是CD4046的引脚排列，采用 16 脚双列直插式，各引脚功能如下：图2•1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。

•2脚相位比较器Ⅰ的输出端。

•3脚比较信号输入端。

•4脚压控振荡器输出端。

•5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。

CD4046CD4046引脚图锁相环芯片CD4046原理及特性过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。

图2是CD4046的引脚排列，采用 16 脚双列直插式，各引脚功能如下：图3是CD4046内部电原理框图，主要由相位比较Ⅰ、Ⅱ、压控振荡器（VCO）、线性放大器、源跟随器、整形电路等部分构成。

比较器Ⅰ采用异或门结构，当两个输人端信号Ui、Uo的电平状态相异时（即一个高电平，一个为低电平），输出端信号UΨ为高电平；反之，Ui、Uo电平状态相同时（即两个均为高，或均为低电平），UΨ输出为低电平。

当Ui、Uo的相位差Δφ在0°-180°范围内变化时，UΨ的脉冲宽度m亦随之改变，即占空比亦在改变。

从比较器Ⅰ的输入和输出信号的波形（如图4所示）可知，其输出信号的频率等于输入信号频率的两倍，并且与两个输入信号之间的中心频率保持90°相移。

从图中还可知，fout不一定是对称波形。

对相位比较器Ⅰ，它要求Ui、Uo的占空比均为50％（即方波），这样才能使锁定范围为最大。

相位比较器Ⅱ是一个由信号的上升沿控制的数字存储网络。

它对输入信号占空比的要求不高，允许输入非对称波形，它具有很宽的捕捉频率范围，而且不会锁定在输入信号的谐波。

它提供数字误差信号和锁定信号（相位脉冲）两种输出，当达到锁定时，在相位比较器Ⅱ的两个输人信号之间保持0°相移。

对相位比较器Ⅱ而言，当14脚的输入信号比3脚的比较信号频率低时，输出为逻辑“0”；反之则输出逻辑“1”。

如果两信号的频率相同而相位不同，当输人信号的相位滞后于比较信号时，相位比较器Ⅱ输出的为正脉冲，当相位超前时则输出为负脉冲。

在这两种情况下，从1脚都有与上述正、负脉冲宽度相同的负脉冲产生。

锁相环CD4046应用介绍：频率相等，相位同步也就是相位相差一个固定值锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。

它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。

锁相环主要由相位比较器（PC）、压控振荡器（V CO）。

低通滤波器三部分组成，如图1所示。

压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。

施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。

这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。

这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。

当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。

锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。

过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。

图2是CD4046的引脚排列，采用16 脚双列直插式，各引脚功能如下：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。

2脚相位比较器Ⅰ的输出端。

3脚比较信号输入端。

4脚压控振荡器输出端。

5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。

cd4046原理CD4046是一种常用的集成电路，用于频率锁定环路和相位比较器。

它由一个VCO（Voltage Controlled Oscillator）和两个相位比较器组成。

我们来了解一下CD4046的基本原理。

CD4046是一种锁相环（PLL）电路，它可将输入信号锁定在特定的频率上。

PLL是一种负反馈控制系统，它通过调整输出信号的相位和频率来与输入信号保持一致。

CD4046的输入信号经过一个相位比较器与VCO的输出信号进行比较，然后通过一个滤波器对比较结果进行平滑处理，最后输出给VCO进行频率调整。

CD4046中的相位比较器有两个，分别为相位比较器1和相位比较器2。

相位比较器1用于锁定输入信号的相位，相位比较器2用于锁定输入信号的频率。

相位比较器1的输出信号经过一个低通滤波器来获得一个平均值，然后输入给VCO进行频率调整。

相位比较器2的输出信号则直接输入给VCO进行相位调整。

CD4046中的VCO是一个电压控制的振荡器，它的频率可以通过控制输入信号的电压来调整。

VCO的输出信号经过一个分频器后又反馈给相位比较器1和相位比较器2，形成一个闭环控制系统。

当输入信号的频率与VCO的输出频率不一致时，相位比较器1和相位比较器2会产生不同的输出信号，通过调整VCO的频率和相位，使得两个输入信号保持一致。

CD4046的频率锁定环路具有很多应用。

一种常见的应用是频率合成器，它可以将一个稳定的参考信号通过CD4046锁定在所需的频率上，用于无线电调谐器和通信系统中。

另一种应用是相位比较器，它可以用于数字通信系统中的时钟恢复和数据同步。

总结一下，CD4046是一种用于频率锁定环路和相位比较器的集成电路，它通过相位比较器和VCO的组合来实现输入信号的锁定。

CD4046广泛应用于无线电调谐器、通信系统和数字通信系统等领域。

通过对CD4046的深入了解，我们可以更好地理解和应用这一集成电路。

CD4046中文资料锁相环CC4046为数字PLL，内有两个PD、VCO、缓冲放大器、输入信号放大与整形电路、内部稳压器等。

它具有电源电压范围宽、功耗低、输入阻抗高等优点，其工作频率达1MHz，内部VCO 产生50% 占空比的方波，输出电平可与TTL电平或CMOS 电平兼容。

同时，它还具有相位锁定状态指示功能。

信号输入端：允许输入0.1V左右的小信号或方波，经A1放大和整形，提供满足PD要求的方波。

PDI由异或门构成，具有三角形鉴相特性。

它要求两个输入信号均为50%占空比的方波。

当无输入信号时，其输出电压为VDD/2，用以确定VCO的自由振荡频率PDI由异或门构成，具有三角形鉴相特性。

它要求两个输入信号均为50%占空比的方波。

当无输入信号时，其输出电压为VDD/2，用以确定VCO的自由振荡频率。

通常输入信噪比以及固有频差较小时采用PDI，输入信噪比较高或固有频差较大时，采用PDⅡ。

R1 、R2、C确定VCO 频率范围。

R1控制最高频率，R2控制最低频率。

R2=∞时，最低频率为零。

无输入信号时，PDⅡ将VCO调整到最低频率。

锁相环CD4046的一个重要功能是：内部压迫、控振荡器的输出信号从第4脚输出后引至第3脚输入，与从第14脚输入的外部基准频率信号和相位的比较。

当两者频率相同时同，压控振荡器的频率能自动调整，直到与基准频率相同。

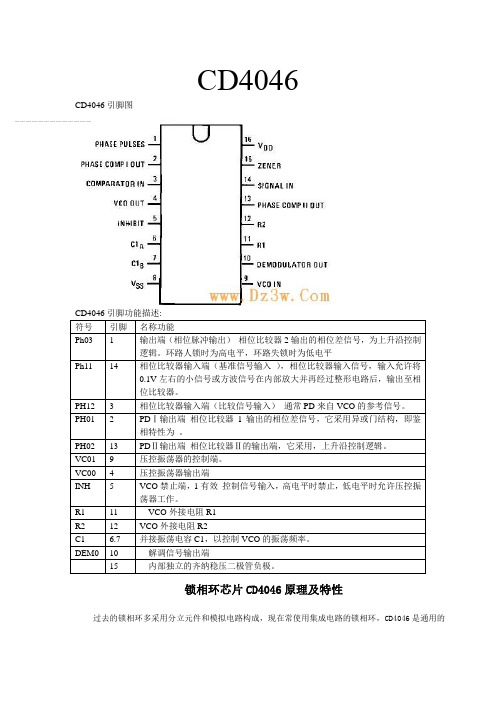

CD4046引脚图DC Supply Voltage 直流供电电压(VDD) −0.5 to +18 VDC Input Voltage输入电压(VIN) −0.5 to VDD +0.5 VDC Storage Temperature Range储存温度范围(TS) −65℃ to +150℃Power Dissipation功耗(PD)Dual-In-Line 普通双列封装700 mWSmall Outline 小外形封装500 mW焊接温度(TL)（焊接10秒）260℃Recommended Operating Conditions 建议操作条件：DC Supply Voltage 直流供电电压(VDD) 3 to 15 VDC Input Voltage输入电压(VIN) 0 to VDD VDC Operating Temperature Range工作温度范围(TA) −55℃ to +125℃符号引脚号名称功能PH1114相位比较器输入端（基准信号输入），相位比较器输入信号，输入允许将0.1V左右的小信号或方波信号在内部放大并再经过整形电路后，输出至相位比较器。

cd4046构成的fsk调制解调电路全文共四篇示例，供读者参考第一篇示例：CD4046是一种集成电路，常用于FSK调制和解调电路中。

FSK （Frequency Shift Keying）调制技术是一种数字调制技术，通过改变信号的频率来携带数字信息。

在通信系统中，FSK调制技术被广泛应用于数据传输和调频调制解调。

本文将详细介绍CD4046构成的FSK 调制解调电路的原理和应用。

一、CD4046简介CD4046是一种集成数字数字锁相环PLL（Phase Locked Loop）电路，由德州仪器公司生产。

它由一个相位比较器、一个VCO （Voltage Controlled Oscillator）和一个低通滤波器组成。

CD4046可以将输入信号的频率与VCO的频率进行比较，并自动调节VCO的频率，使得输入信号与VCO的频率同步。

这种锁相环的原理可以用于FSK调制和解调电路中。

二、FSK调制解调电路原理1. FSK调制原理：在FSK调制中，输入的数字信号被转换成两种不同频率的信号，并分别控制两个不同频率的载波信号。

这两种载波信号通过一个开关切换器，使得输出信号在两种频率之间切换，从而携带数字信息。

2. FSK解调原理：在FSK解调中，接收到的信号经过解调器解调，得到两种不同频率的信号。

这两种信号再经过一个比较器比较，得到解调后的数字信号。

CD4046通过其内部的相位比较器和VCO实现了FSK调制解调电路。

其电路连接如下：1. 输入信号经过一个低通滤波器，去除噪声和高频成分，然后输入到CD4046的相位比较器。

2. CD4046的VCO的频率由输入信号的频率控制，当输入信号的频率高于VCO的频率时，VCO的频率会增加；反之，当输入信号的频率低于VCO的频率时，VCO的频率会减小。

3. CD4046的输出信号通过一个比较器进行信号处理，得到FSK调制或解调后的数字信号。

1. 数据传输：FSK调制技术可以将数字信号转换成模拟信号进行传输，提高数据传输效率和可靠性。
