6521配置命令

摩托罗拉AP6521怎么配置作为路由器使⽤？之所以标题⽤这么长，是因为斑马技术收购了MOTO系统公司企业部，其中包括了⽆线产品，这款AP若需要售后技术服务的话要联系斑马技术公司。

本篇主要介绍这款AP的安装，以及做为路由器使⽤的时候如何配置。

1、连线，POE模块DATA&POWER OUT连接到AP6521的GE/POE⼝；电脑⽹⼝连接到POE模块的DATA IN⼝。

配置电脑IP地址与AP背⾯IP地址同⼀⽹段，输⼊AP设备背⾯的IP地址进⼊配置（最好⽤Firefox浏览器）。

2、输⼊账号密码，默认账号：admin，默认密码：admin123。

第⼀次登录进去会提⽰修改密码，输⼊你⾃⼰的密码两遍OK,进⼊Web配置界⾯。

3、Basic配置，配置完成后,可点击 “Apply” 按钮即提交配置，这个界⾯主要是配置AP名字，所在城市，是否作为虚拟控制器等。

4、LAN配置，在Configuration ->LAN中可以对GE⼝的vlan以及vlan 的interface进⾏配置, 选中相应的接⼝后,点击”edit”进⾏修改即可.5、WAN配置，在Configuration的WAN配置中,可以对WAN接⼝进⾏配置。

Enable: 是否允许AP和外部⽹络通过WAN端⼝进⾏连接；DHCP Client: 设置AP 使⽤DHCP 通过WAN端⼝获取ip地址；Static IP: 设置AP⽤于WAN连接使⽤的静态IP地址；PPPoE Setting: 配置AP在WAN⼝通过PPPoE 拨号进⾏连接；NAT Setting: 如果需要在⽤户wlan和WAN⼝进⾏转发数据, 那么就需要在wlan的相应vlan接⼝下开启NAT功能。

6、Wireless配置，点击Wireless LAN下的Add添加新的⽆线连接。

Name: wlan接⼝的名称；Enable: 使能此WLAN；SSID: 此WLAN的SSID名称；Client-To-Client Communication:使能client之间互相通讯；Band:配置此WLAN在哪些频段上使能；VLAN: 配置此WLAN的⽤户VLAN,如果使能了WAN,那么建议此处不要配置为VLAN 1；Security: 配置此WLAN的加密⽅式, 分别为免认证,wpa-psk,802.1x认证以及portal认证。

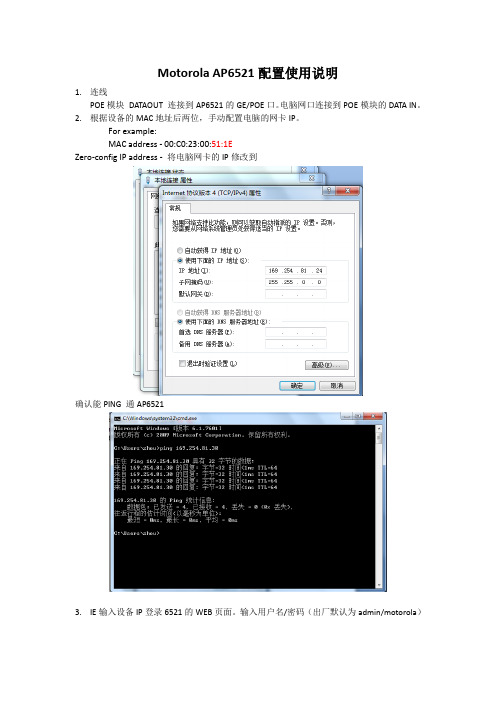

Motorola AP6521配置使用说明1.连线POE模块DATAOUT 连接到AP6521的GE/POE口。

电脑网口连接到POE模块的DATA IN。

2.根据设备的MAC地址后两位，手动配置电脑的网卡IP。

For example:MAC address - 00:C0:23:00:51:1EZero-config IP address - 将电脑网卡的IP修改到确认能PING 通AP65213.IE输入设备IP登录6521的WEB页面。

输入用户名/密码（出厂默认为admin/motorola）登录成功后，使用设置向导，点击start wizard 开始配置3-1 Access Point mode3-2 Access Point mode3-3 LAN Configuration 给设备的LAN 使用静态IP （这里举例使用），关闭DHCP server，启用DNS转发3-4 Radio Configuration3-5 Wireless LAN setting 设置wlan 的essid （这里使用fulou2nei）3-6 Country/Date/Time 设置国家代码为中国。

时区GMT+83-7 提交保存配置完成。

电脑无线网卡可以搜索到名称为fulou2nei的网络。

如何恢复出厂设置在知道密码时，可用Console口登陆(注意COM位宽为19200)，在特权模式(enable)下,输入erase startup-config，回车后选择Y即可。

如忘记密码，可登陆Console口，输入: 用户名:reset密码:FactoryDefaultAP会自动重启，并清除所有配置。

IN.140M OTOROLA AP6521无线路由配置文档作者: 朱振国创建日期：Aug 18th , 2014更新日期：文档编码：南方泵业-IN.140-Motorola AP6521 无线路由配置当前版本： 1.0１目录文档控制-------------------------------------------------------------------------2通过网线连接无线路由和电脑----------------------------------------------4配置电脑IP使电脑可以访问路由器---------------------------------------4通过网页进入Motorola AP6521配置界面-------------------------------5配置Motorola AP6521基本属性-------------------------------------------6配置时区和国家-----------------------------------------------------------------7配置SSID名称及密码---------------------------------------------------------7配置固定无线路由IP----------------------------------------------------------8配置无线路由广播--------------------------------------------------------------9通过网络发现测试配置是否成功--------------------------------------------10２３一、通过网线连接无线路由和电脑1、POE 模块 DATAOUT 连接到AP6521的GE/POE 口。

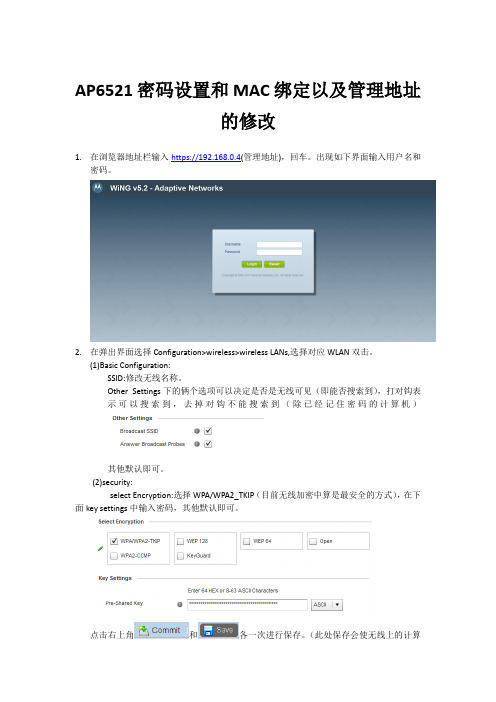

AP6521密码设置和MAC绑定以及管理地址的修改1.在浏览器地址栏输入https://192.168.0.4(管理地址)，回车。

出现如下界面输入用户名和密码。

2.在弹出界面选择Configuration>wireless>wireless LANs,选择对应WLAN双击。

(1)Basic Configuration:SSID:修改无线名称。

Other Settings下的俩个选项可以决定是否是无线可见（即能否搜索到），打对钩表示可以搜索到，去掉对钩不能搜索到（除已经记住密码的计算机）其他默认即可。

(2)security:select Encryption:选择WPA/WPA2_TKIP（目前无线加密中算是最安全的方式），在下面key settings中输入密码，其他默认即可。

点击右上角和各一次进行保存。

（此处保存会使无线上的计算机断线，需重新连接，请在空闲是操作）3.选择Configuration>Security>MAC Firewall Rules选择右下角Add，添加一条规则，输入名称（例如permit MAC），选择＋Add Row，点击，然后按照下图添加允许的网卡地址：（其中Allow和Source MAC处有改动，其他默认即可）。

在所有需要联网的网卡地址输入完毕后在加入一条，如下：（此处均为默认值即可）。

点击右上角和各一次进行保存。

4.选择Configuration>wireless>wireless LANs，选择Firewall，在MAC firewall rules处选择第三步创建的规则，如图：点击右上角和各一次进行保存。

（此处无线上的计算机也可能需要重连，请在空闲是操作）5.选择Configuration>Devices>system profile,选中右侧interface>virtual interface，双击出现如下界面此处去掉Use DHCP to obtan IP 前面的对钩，在上面方格处输入地址，点击OK即可修改管理IP。

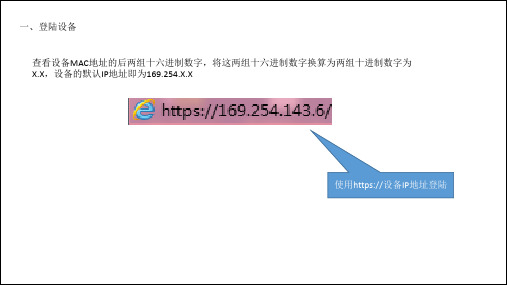

查看设备MAC地址的后两组十六进制数字，将这两组十六进制数字换算为两组十进制数字为
X.X，设备的默认IP地址即为169.254.X.X
使用https://设备IP地址登陆
输入用户名/密码admin/Motorola
登陆
三、修改默认密码
要求修改密码，
填入新密码后点
击apply
四、设备状态页面
五、设备设置向导
第一次登陆后弹
出的设置向导页
面，我们这里不
是用向导设置，
点击Never退出
六、配置国家及时区信息
在此处配置国家信息。

注：一定要按照设备
工作地区如实填写，
例如中国填写china-cn
七、添加设备http登录方式
此处打钩，设备即可
以使用http://设备地
址进行登录
八、配置无线信息
在此页面下找到设备，
双击该设备
在此处找到设备射频名称并双击打开
将配置的无线名称绑定到该设备的radio下
点几commint和save，生效并保存配置
十三、查看无线功能是否启用该AP已经开始正常
广播SSID，但该
SSID未加密
十四、配置该SSID的加密信息
加密方式
加密算法
密钥
十五、查看加密功能是否启用该AP已经开始正常
广播SSID，并且已
经加密，是安全的
无线信号。

AP6521设置手册CLI and GUIAP版本号WING 5.3.1.009R一．GUI图形界面设置向导设置法步骤如下1．选择AP类型，一般选择standalone独立AP模式adopted为有控制器时使用2. 选择接入模式，route模式主要用于PPPOE拨号使用，我们一般情况下选择桥接模式。

3. 接口IP地址设置，可以使用static静态地址，也可以用DHCP来获取，DNS可以不填4.配置radio，一般选择2.4G，功率调节到20，信道模式可设置为随机。

5.WLAN的SSID设置，以及加密模式的设置6.设置国别china 以及时区Asia/Shanghai7.以上配置保存完毕后，可写入AP并执行。

注意：6521通过向导写入AP配置，会关闭AP的adoption功能，导致不能做虚控。

如果需要做虚控就不用通过向导来设置。

二.CLI命令行界面设置配置命令如下ap6521-968CCE(config)#ap6521-968CCE(config)#ap6521-968CCE(config)#rf-domain default *****进入RF-domain ap6521-968CCE(config-rf-domain-default)#timezone Asia/Shanghai ******配置时区ap6521-968CCE(config-rf-domain-default)#country-code cn *******配置国别ap6521-968CCE(config-rf-domain-default)#commitap6521-968CCE(config-rf-domain-default)#ap6521-968CCE(config-rf-domain-default)#..ap6521-968CCE(config)#wlan jun-test *****进入WLANap6521-968CCE(config-wlan-jun-test)#ssid jun-testap6521-968CCE(config-wlan-jun-test)#bridging-mode localap6521-968CCE(config-wlan-jun-test)#encryption-type tkip-ccmpap6521-968CCE(config-wlan-jun-test)#authentication-type noneap6521-968CCE(config-wlan-jun-test)#wpa-wpa2 psk 0 1234567890 ******加密密码ap6521-968CCE(config-wlan-jun-test)#commitap6521-968CCE(config-wlan-jun-test)#..ap6521-968CCE(config)#profile ap6521 default-ap6521ap6521-968CCE(config-profile-default-ap6521)#interface radio1 *****进入radioap6521-968CCE(config-profile-default-ap6521-if-radio1)#power 20ap6521-968CCE(config-profile-default-ap6521-if-radio1)#wlan jun-test bss 1 primaryap6521-968CCE(config-profile-default-ap6521-if-radio1)#commitap6521-968CCE(config-profile-default-ap6521-if-radio1)#..ap6521-968CCE(config-profile-default-ap6521)#..ap6521-968CCE(config)#self ******配置本机ap6521-968CCE(config-device-5C-0E-8B-96-8C-CE)#use profile default-ap6521ap6521-968CCE(config-device-5C-0E-8B-96-8C-CE)#use rf-domain defaultap6521-968CCE(config-device-5C-0E-8B-96-8C-CE)#interface vlan1ap6521-968CCE(config-device-5C-0E-8B-96-8C-CE-if-vlan1)#ip address 192.168.0.222/24ap6521-968CCE(config-device-5C-0E-8B-96-8C-CE-if-vlan1)#commitap6521-968CCE(config-device-5C-0E-8B-96-8C-CE-if-vlan1)#..ap6521-968CCE(config-device-5C-0E-8B-96-8C-CE)#ip default-gateway 192.168.0.1ap6521-968CCE(config-device-5C-0E-8B-96-8C-CE)#commitap6521-968CCE(config-device-5C-0E-8B-96-8C-CE)#..ap6521-968CCE(config)#commitap6521-968CCE(config)#write memory[OK] *******配置成功。

MOTO AP 配置文档MOTOROLA APwin5架构基础配置ap6521-E8B030 login: adminPassword: motorolaSystem is currently using the factory default login credentials.Please change the default password to protect from unauthorized access.Enter new password: (更改登陆密码)Confirm new password:Password for user 'admin' changed successfully.Please write this password change to memory (write memory) to be persistent. ap6521- E8B030> enap6521- E8B030# conf tEnter configuration commands, one per line. End with CNTL/Z.1. 设置rf-domain ：ap6521-E8B030(config)#rf-domain defaultap6521-E8B030(config-rf-domain-default)#country-code cnap6521-E8B030(config-rf-domain-default)#timezone Etc/GMT+8ap6521-E8B030(config-rf-domain-default)#com wr [OK]2. 管理设置ap6521-E8B030(config-rf-domain-default)#exitap6521-E8B030(config)#management-policy defaultap6521-E8B030(config-management-policy-default)#telnetap6521-E8B030(config-management-policy-default)#http serverap6521-E8B030(config-management-policy-default)#com wr[OK]ap6521-E8B030(config-management-policy-default)#exitap6521-E8B030(config)#exit3. 设置管理地址ap6521-E8B030#selfEnter configuration commands, one per line. End with CNTL/Z.ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30)#inter vlan 1撰写人-董崇超ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-vlan1)#ip add 192.168.0.1/24 ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-vlan1)#ip add zeroconf secondarap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-vlan1)#com wr[OK]ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-vlan1)#exitap6521-E8B030(config-device-5C-0E-8B-E8-B0-30)#exit4. 设置WLAN ，无线连接密码ap6521-E8B030(config)#wlan testap6521-E8B030(config-wlan-jd)#ssid test #Essid 广播名称 ap6521-E8B030(config-wlan-jd)#vlan 1 #转发vlan ap6521-E8B030(config-wlan-jd)#encryption-type tkip #连接加密方式 ap6521-E8B030(config-wlan-jd)#authentication-type none #连接认证方式 ap6521-E8B030(config-wlan-jd)#wpa-wpa2 psk 0 test #连接密码设置 ap6521-E8B030(config-wlan-jd)#commit write[OK]ap6521-E8B030(config-wlan-jd)#exit5. 开启DHCP 功能 ap6521-E8B030(config)#dhcp-server-policy dhcp101ap6521-E8B030(config-dhcp-policy-dhcp101)#dhcp-pool 101ap6521-E8B030(config-dhcp-policy-dhcp101-pool-101)#network 192.168.0.0/24ap6521-E8B030(config-dhcp-policy-dhcp101-pool-101)#address range 192.168.0.101 192.168.0.190ap6521-E8B030(config-dhcp-policy-dhcp101-pool-101)#default-router 192.168.0.1 ap6521-E8B030(config-dhcp-policy-dhcp101-pool-101)#com wr[OK]ap6521-E8B030(config-dhcp-policy-dhcp101-pool-101)#exitap6521-E8B030(config-dhcp-policy-dhcp101)#exitap6521-E8B030(config)#exit6. 设置radio 信息ap6521-E8B030#selfEnter configuration commands, one per line. End with CNTL/Z.ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30)#interface radio 1ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-radio1)#wlan jd bss 1primary #广播SSID 撰写人-董崇超ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-radio1)#power 10 #radio 功率设置ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-radio1)#channel 1 #radio 信道设置ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-radio1)#com wr[OK] ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30-if-radio1)#exitap6521-E8B030(config-device-5C-0E-8B-E8-B0-30)#use dhcp-server-policy dhcp 101 (步骤5如果没有配置这步可省略)ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30)#com wr[OK]ap6521-E8B030(config-device-5C-0E-8B-E8-B0-30)#exitap6521-E8B030(config)#exitap6521-E8B030#show ip dhcp binding--------------------------------------------------------------------------------# HARDWARE ADDRESS IP ADDRESS EXPIRY TIME --------------------------------------------------------------------------------1 50-63-13-C3-84-58 192.168.0.190 Sun Jan2 00:14:15 2011 --------------------------------------------------------------------------------ap6521-E8B030#撰写人-董崇超。
