专利名称：医学影像检查床专利类型：实用新型专利
发明人：杨书峥
申请号：CN201420852253.7申请日：20141220
公开号：CN204337227U
公开日：
20150520
专利内容由知识产权出版社提供
摘要：医学影像检查床，属于医疗器械技术领域。

本实用新型的技术方案是：包括床架，其特征是在床架下侧设有支撑床腿，支撑床腿上侧通过固定连接器和床架固定在一起，支撑床腿下侧设有固定床脚，床架上侧设有折叠床板，折叠床板左侧设有左活动床板，左活动床板下侧设左床板固定架，左活动床板右侧设有右活动床板，右活动床板和左活动床板之间连接处设有折叠连接转轴。

本实用新型结构简单、使用方便，在给危重病人进行医学影像检查时病人侧翻身操作简便、省时省力，减轻了医务人员的工作难度。

申请人：杨书峥
地址：251700 山东省惠民县环城南路108号滨州市中心医院CT室
国籍：CN
更多信息请下载全文后查看。

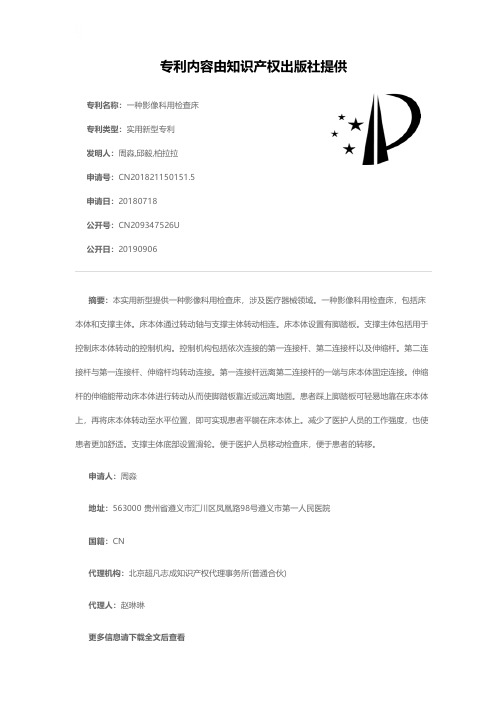

专利名称：一种影像科用检查床专利类型：实用新型专利
发明人：周淼,邱毅,柏拉拉
申请号：CN201821150151.5申请日：20180718
公开号：CN209347526U
公开日：
20190906
专利内容由知识产权出版社提供
摘要：本实用新型提供一种影像科用检查床，涉及医疗器械领域。

一种影像科用检查床，包括床本体和支撑主体。

床本体通过转动轴与支撑主体转动相连。

床本体设置有脚踏板。

支撑主体包括用于控制床本体转动的控制机构。

控制机构包括依次连接的第一连接杆、第二连接杆以及伸缩杆。

第二连接杆与第一连接杆、伸缩杆均转动连接。

第一连接杆远离第二连接杆的一端与床本体固定连接。

伸缩杆的伸缩能带动床本体进行转动从而使脚踏板靠近或远离地面。

患者踩上脚踏板可轻易地靠在床本体上，再将床本体转动至水平位置，即可实现患者平躺在床本体上。

减少了医护人员的工作强度，也使患者更加舒适。

支撑主体底部设置滑轮。

便于医护人员移动检查床，便于患者的转移。

申请人：周淼
地址：563000 贵州省遵义市汇川区凤凰路98号遵义市第一人民医院
国籍：CN
代理机构：北京超凡志成知识产权代理事务所(普通合伙)
代理人：赵琳琳
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920263388.2(22)申请日 2019.03.01(73)专利权人 驻马店市中医院地址 463000 河南省驻马店市解放路西段895号(72)发明人 郭素娟　衡耀付　(74)专利代理机构 郑州华隆知识产权代理事务所(普通合伙) 41144代理人 林新园(51)Int.Cl.A61B 6/04(2006.01)A61G 13/00(2006.01)A61G 13/10(2006.01)(54)实用新型名称一种新型多功能放射检查床(57)摘要本实用新型公开了一种新型多功能放射检查床，针对现有放射检查床结构简单，功能单一，无法给医护人员和待检查人员带来额外使用便利的问题，现提出如下方案，其包括移动座，所述移动座上固定有多个电动缸，且电动缸的活塞杆固定有位于移动座上方的中空安装板，所述中空安装板上固定有控制器和语音播放器，语音播放器与控制器的输出端电性连接，所述中空安装板的上方设置有床板，且床板的底面固定有多个矩形杆。

本实用新型通过挂杆、连接环、第二压力传感器、控制器、第一弹簧、压杆、第一压力传感器和语音播放器的设置，不仅能够方便待检查人员放置脱下的衣物，且还能在检测完毕后，自动提醒下一位待检查人员进入。

权利要求书1页 说明书3页 附图1页CN 209751080 U 2019.12.10C N 209751080U权　利　要　求　书1/1页CN 209751080 U1.一种新型多功能放射检查床，包括移动座(1)，其特征在于，所述移动座(1)上固定有多个电动缸(2)，且电动缸(2)的活塞杆固定有位于移动座(1)上方的中空安装板(3)，所述中空安装板(3)上固定有控制器(8)和语音播放器(11)，语音播放器(11)与控制器(8)的输出端电性连接，所述中空安装板(3)的上方设置有床板(4)，且床板(4)的底面固定有多个矩形杆(5)，多个所述矩形杆(5)的下端均伸入中空安装板(3)内并固定套装有限位环(7)，所述限位环(7)与中空安装板(3)的底部内壁之间设有套装于矩形杆(5)上的第一弹簧(6)，所述床板(4)的底面固定有下端贯穿中空安装板(3)顶壁的压杆(9)，且压杆(9)的下方设有固定于中空安装板(3)内的第一压力传感器(10)，所述中空安装板(3)后端的左、右侧均固定有支架(12)，两个支架(12)上均固定有固定环(15)，两个所述支架(12)上均滑动配合有位于固定环(15)上方的连接环(13)，两个连接环(13)之间固定有横向的挂杆(14)，位于同一个支架(12)上的连接环(13)和固定环(15)之间设有套装于支架(12)上的第二弹簧(16)，所述固定环(15)上固定有位于连接环(13)下方的第二压力传感器(17)，且第二压力传感器(17)和第一压力传感器(10)均与控制器(8)的输入端电性连接。

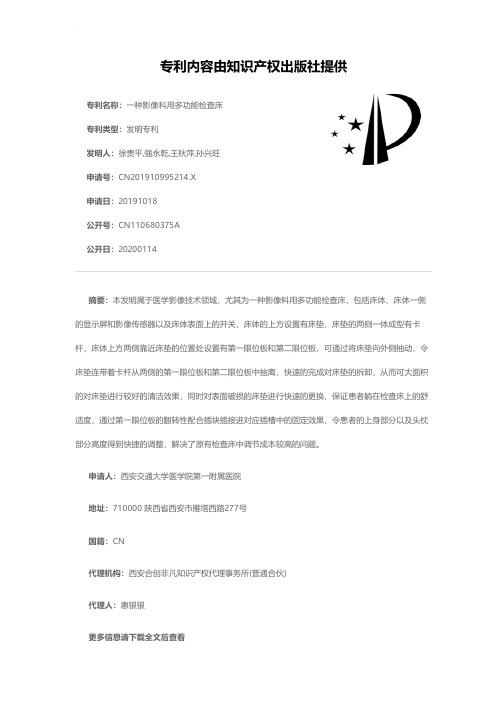

专利名称：一种影像科用多功能检查床专利类型：发明专利
发明人：徐贵平,强永乾,王秋萍,孙兴旺申请号：CN201910995214.X
申请日：20191018
公开号：CN110680375A
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本发明属于医学影像技术领域，尤其为一种影像科用多功能检查床，包括床体、床体一侧的显示屏和影像传感器以及床体表面上的开关，床体的上方设置有床垫，床垫的两侧一体成型有卡杆，床体上方两侧靠近床垫的位置处设置有第一限位板和第二限位板，可通过将床垫向外侧抽动，令床垫连带着卡杆从两侧的第一限位板和第二限位板中抽离，快速的完成对床垫的拆卸，从而可大面积的对床垫进行较好的清洁效果，同时对表面破损的床垫进行快速的更换，保证患者躺在检查床上的舒适度，通过第一限位板的翻转性配合插块插接进对应插槽中的固定效果，令患者的上身部分以及头枕部分高度得到快捷的调整，解决了原有检查床中调节成本较高的问题。

申请人：西安交通大学医学院第一附属医院
地址：710000 陕西省西安市雁塔西路277号
国籍：CN
代理机构：西安合创非凡知识产权代理事务所(普通合伙)
代理人：惠银银
更多信息请下载全文后查看。

专利名称：检查床及使用该检查床的医学成像系统专利类型：发明专利
发明人：刘剑,张柳怡,陈梁洁,周松
申请号：CN201810322429.0
申请日：20180411
公开号：CN108420452A
公开日：
20180821
专利内容由知识产权出版社提供
摘要：本发明提供一种检查床，所述检查床与医学成像设备相配适，所述检查床包括滑动组件、固定组件、引导组件及驱动组件，所述滑动组件由所述驱动组件驱动并在所述引导组件的引导下相对所述固定组件滑动，所述滑动组件包括床板以及与所述床板固定连接的拖板，所述拖板沿所述固定组件长度方向上的侧部延伸并与所述引导组件连接。

本发明还提供一种医学成像系统。

本发明提供的所述检查床能够实现对患者移动位置的调节，结构简单，移动的稳定性相对较佳，可以有效保护患者；本发明提供的所述医学成像系统，所述检查床与所述医学成像设备之间设置有避让结构，能够使得所述检查床更加深入的将患者送入所述医学成像设备，具有广泛的应用前景。

申请人：上海联影医疗科技有限公司
地址：201807 上海市嘉定区城北路2258号
国籍：CN
代理机构：杭州华进联浙知识产权代理有限公司
代理人：李丽华
更多信息请下载全文后查看。

(10)授权公告号 (45)授权公告日 2013.07.17C N 203059910 U (21)申请号 201320005638.5(22)申请日 2013.01.07A61B 19/00(2006.01)(73)专利权人刁望伦地址272000 山东省济宁市任城区金宇路济宁学院附属高中宿舍(72)发明人刁望伦(74)专利代理机构济宁宏科利信专利代理事务所 37217代理人樊庆年(54)实用新型名称一种医学影像检查床装置(57)摘要一种医学影像检查床装置，包括有伸缩挡板、床板A 、铰链、床板B 、固定腿万向节、固定床腿、活动腿万向节、活动床腿和液压电机。

在床板A 和床板B 的连接边上，设置有三个铰链，是三个铰链将床板A 和床板B 连接为一体，成为床面，在床板A 和床板B 的外侧边，设置有伸缩挡板，在有床板A 和床板B 共同组成的床面下面一端，设置有作为接地支撑用的固定床腿，固定床腿的上端连接设置有固定腿万向节，并由固定腿万向节将床面的一端与固定床腿连接在一起。

在有床板A 和床板B共同组成的床面下面另一端，设置有作为接地支撑用的活动床腿。

本实用新型所述的一种医学影像检查床装置，整体结构简单，操作使用方便，稳定性好，可靠性高。

(51)Int.Cl.权利要求书1页 说明书2页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页(10)授权公告号CN 203059910 U*CN203059910U*1/1页1.一种医学影像检查床装置，包括有伸缩挡板（1）、床板A （2）、铰链（3）、床板B （4）、固定腿万向节（5）、固定床腿（6）、活动腿万向节（7）、活动床腿（8）和液压电机（9），其特征在于床板A （2）和床板B （4）共同构成主体件，在床板A （2）和床板B （4）的连接边上，设置有三个铰链（3），是三个铰链（3）将床板A （2）和床板B （4）连接为一体，成为床面，在床板A （2）和床板B （4）的外侧边，设置有伸缩挡板（1），在有床板A （2）和床板B （4）共同组成的床面下面一端，设置有作为接地支撑用的固定床腿（6），固定床腿（6）的上端连接设置有固定腿万向节（5），并由固定腿万向节（5）将床面的一端与固定床腿（6）连接在一起；在有床板A （2）和床板B （4）共同组成的床面下面另一端，设置有作为接地支撑用的活动床腿（8），活动床腿（8）的下部设置有液压电机（9），活动床腿（8）的上端连接设置有活动腿万向节（7），并由活动腿万向节（7）将活动床腿（8）与床面的另一端连接在一起。

检查床及使用该检查床的医学成像系统技术领域本发明涉及医学器械技术领域，尤其涉及一种检查床及使用该检查床的医学成像系统。

背景技术随着现代医学的发展，计算机断层扫描、血管造影仪等医学成像设备已经广泛应用于各类疾病的诊断和检测中。

在临床应用时，检查床支撑并将患者移动至检测位置，成像设备对患者的感兴趣区域进行扫描以获取包含病人生理信息的影像资料。

但是目前的检查床，结构复杂、移动的稳定性相对较差，容易引起对患者，尤其是高危患者的二次伤害。

发明内容有鉴于此，有必要提供一种改进的检查床，其结构简单、操作简便、具有相对较佳的移动稳定性。

本发明提供一种检查床，所述检查床与医学成像设备相配适，所述检查床包括滑动组件、固定组件、引导组件及驱动组件，所述滑动组件由所述驱动组件驱动并在所述引导组件的引导下相对所述固定组件滑动，所述滑动组件包括床板以及与所述床板固定连接的拖板，所述拖板沿所述固定组件长度方向上的侧部延伸并与所述引导组件连接。

进一步地，所述拖板包括至少一个侧板，所述侧板沿所述固定组件长度方向上的侧部延伸并与所述引导组件连接。

进一步地，所述侧板远离所述床板的一端向靠近所述固定组件的方向弯折并连接于引导组件，所述侧板的横截面呈“L”形。

进一步地，所述拖板还包括连接板，所述连接板与所述床板固定连接且侧面连接于所述侧板。

进一步地，所述固定组件包括底面板及设置于所述底面板上的两个第一侧面板及两个第二侧面板，所述第一侧面板的长度大于所述第二侧面板的长度，所述第一侧面板设置于所述滑动组件及所述引导组件之间。

进一步地，所述引导组件包括导轨、滑块及连接件，所述滑块设置于所述侧板上，所述第一侧面板上还设置有滑槽，所述滑块穿过所述滑槽并滑动连接于设置于所述固定组件上的所述导轨。

进一步地，所述引导组件包括导轨、滑块及连接件，所述导轨的一侧固定连接于所述固定组件上，所述滑块滑动连接于所述导轨，所述连接件的一端固定连接于所述滑块，另一端固定连接于所述拖板。

检查床技术领域本发明涉及医疗器械领域，特别涉及一种检查床。

背景技术现代医疗器械中，对应于不同类型的扫描成像仪器，都有配套的检查床。

当对患者进行计算机断层扫描（ComputedTomography，CT）时，需要患者躺在CT检查床上；当使用血管造影仪对病患部位进行扫描成像时，需要采用血造影仪专用的检查床支撑患者。

现有技术中，当患者做完CT后，还需要使用血管造影仪对病患部位扫描时，需要将患者从CT检查床移动到血管造影仪检查床上。

例如，可以通过病人自行移动或通过担架床等方式将患者从CT检查床上移动到血管造影仪检查床上。

但是，在将患者在不同的检查床上移动时，可能会对患者造成二次伤害。

发明内容本发明实施例解决的问题是如何提高患者进行不同扫描操作时的安全性。

为解决上述问题，本发明实施例提供一种检查床，包括：适于承载患者的床板；与所述床板连接，适于带动所述床板运动的支架；与所述支架连接，适于支撑所述支架，带动所述支架旋转的支撑旋转装置。

可选的，所述支架包括：与所述床板滑动连接，适于带动所述床板水平滑动的水平支架；与所述水平支架耦接，适于带动所述水平支架做升降运动的垂直支架。

可选的，所述支撑旋转装置的第一端与所述水平支架底部固定连接，所述支撑旋转装置的第二端与所述垂直支架固定连接。

可选的，所述支撑旋转装置包括：支撑结构；旋转结构，所述旋转结构的第一端与所述支撑结构的顶部可旋转连接，第二端与所述水平支架底部固定连接，适于带动所述水平支架旋转；驱动结构，所述驱动结构第一端与所述垂直支架固定连接，第二端与所述旋转结构传动连接，适于驱动所述旋转结构旋转。

可选的，所述支撑结构为端面轴承。

可选的，所述端面轴承固定在所述垂直支架顶部预设的凹槽中，所述端面轴承的内圈结构与所述旋转结构可旋转连接。

可选的，所述支撑旋转装置的第一端与所述垂直支架的底部固定连接，第二端与水平地面固定连接。

可选的，所述支撑旋转装置包括：支撑结构；旋转结构，所述旋转结构的第一端与所述支撑结构的顶部可旋转连接，第二端与所述垂直支架底部固定连接，适于带动所述水平支架和所述垂直支架共同旋转；驱动结构，所述驱动结构第一端与水平地面固定连接，第二端与所述旋转结构传动连接，适于驱动所述旋转结构转动。
