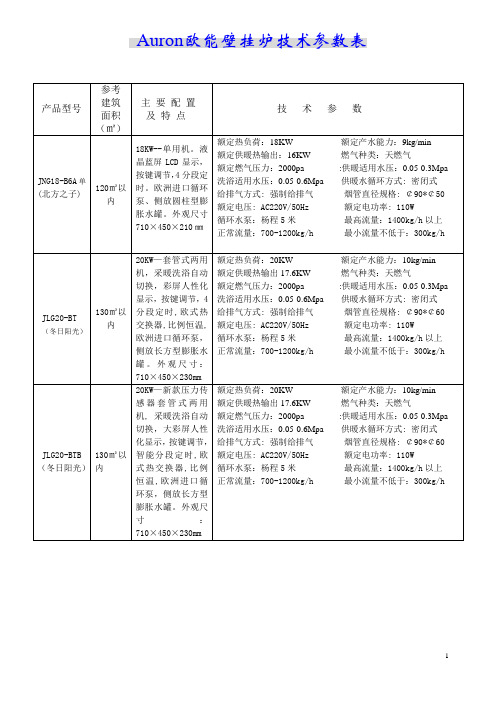

欧能壁挂炉技术参数表

欧能壁挂炉技术参数表

Auron欧能壁挂炉技术参数表产品型号参考建筑面积（㎡）主要配置及特点技术参数JNG18-B6A单(北方之子) 120㎡以内18KW--单用机。

液晶蓝屏LCD显示，按键调节，4分段定时。

欧洲进口循环泵、侧放圆柱型膨胀水罐。

外观尺寸710×450×210㎜额定热负荷：18KW 额定产水能力：9kg/min额定供暖热输出：16KW 燃气种类：天燃气额定燃气压力：2000pa :供暖适用水压：0.05-0.3Mpa洗浴适用水压：0.05-0.6Mpa 供暖水循环方式: 密闭式给排气方式: 强制给排气烟管直径规格: ￠90*￠50额定电压: AC220V/50Hz 额定电功率: 110W循环水泵：杨程5米最高流量：1400kg/h以上正常流量：700-1200kg/h 最小流量不低于：300kg/hJLG20-BT （冬日阳光）130㎡以内20KW—套管式两用机，采暖洗浴自动切换，彩屏人性化显示，按键调节，4分段定时,欧式热交换器,比例恒温,欧洲进口循环泵，侧放长方型膨胀水罐。

外观尺寸：710×450×230mm额定热负荷：20KW 额定产水能力：10kg/min额定供暖热输出17.6KW 燃气种类：天燃气额定燃气压力：2000pa :供暖适用水压：0.05-0.3Mpa洗浴适用水压：0.05-0.6Mpa 供暖水循环方式: 密闭式给排气方式: 强制给排气烟管直径规格: ￠90*￠60额定电压: AC220V/50Hz 额定电功率: 110W循环水泵：杨程5米最高流量：1400kg/h以上正常流量：700-1200kg/h 最小流量不低于：300kg/hJLG20-BTB （冬日阳光）130㎡以内20KW—新款压力传感器套管式两用机, 采暖洗浴自动切换，大彩屏人性化显示，按键调节，智能分段定时,欧式热交换器,比例恒温,欧洲进口循环泵，侧放长方型膨胀水罐。

外观尺寸：710×450×230mm额定热负荷：20KW 额定产水能力：10kg/min额定供暖热输出17.6KW 燃气种类：天燃气额定燃气压力：2000pa :供暖适用水压：0.05-0.3Mpa洗浴适用水压：0.05-0.6Mpa 供暖水循环方式: 密闭式给排气方式: 强制给排气烟管直径规格: ￠90*￠60额定电压: AC220V/50Hz 额定电功率: 110W循环水泵：杨程5米最高流量：1400kg/h以上正常流量：700-1200kg/h 最小流量不低于：300kg/hJLG24-BTA （欧能公主）170㎡以内烧室、比例恒温、4分段定时,进口自动排气泵，高效复合热交换器，背挂扁圆型膨胀罐。

乐天壁挂炉说明书

乐天壁挂炉说明书

乐天壁挂炉说明书尊敬的用户：感谢您选择乐天壁挂炉。

为了确保您能安全、正确地使用本产品，充分发挥其性能，请您在安装和使用前仔细阅读本说明书，并妥善保存，以备日后查阅。

一、产品概述乐天壁挂炉是一种高效、节能、环保的采暖设备，它采用先进的燃烧技术和智能控制系统，能够为您的家庭提供稳定、舒适的采暖和生活热水。

本壁挂炉具有外观美观、体积小巧、安装方便等优点，适用于各种住宅类型。

二、技术参数1、型号：＿____2、额定热输入：＿____kW3、额定热输出：＿____kW4、采暖温度调节范围：＿____℃＿____℃5、生活热水温度调节范围：＿____℃＿____℃6、燃气种类：＿____7、电源：＿____V/＿____Hz8、防护等级：＿____三、安装说明1、安装位置选择应选择通风良好、干燥、无易燃、易爆物品的地方。

避免安装在阳光直射、雨淋、潮湿或温度过低的环境中。

安装位置应便于操作和维修，且与燃气管道、电源插座、采暖系统管道和生活热水管道的连接应方便。

2、安装步骤首先，根据安装图纸确定壁挂炉的安装位置，并在墙上打孔，安装固定支架。

将壁挂炉挂在固定支架上，并确保其水平安装。

连接燃气管道，应使用专用的燃气管道和阀门，并确保连接牢固、无泄漏。

连接采暖系统管道，包括进水管道和回水管道，应使用符合标准的管道和连接件，并确保管道无泄漏。

连接生活热水管道，应使用符合标准的管道和连接件，并确保管道无泄漏。

连接电源插座，应使用符合标准的电源插座，并确保电源接地良好。

3、安装注意事项安装应由专业人员进行，严格按照安装说明书和相关标准进行操作。

安装完成后，应进行燃气泄漏检测和系统压力测试，确保系统安全可靠。

在安装过程中，应注意保护壁挂炉的外观和内部部件，避免碰撞和损坏。

四、使用说明1、开机前准备检查燃气阀门是否打开，燃气压力是否正常。

检查采暖系统和生活热水系统的阀门是否打开，系统是否充满水。

检查电源插座是否连接正常，电源是否接通。

德国威能eco TEC plus冷凝壁挂炉参数1

德国威能eco TEC plus冷凝壁挂炉参数1

VUW25 5.7-26.5kW
VUW30 6.4-31.8kW
VUW35 7.1-37.1kW
5.2-25.0kW
5.8-30.0kW
6.4-35.0kW
30.0kW
34.0kW
38.0kW
30.6kW
34.7kW
38.8kW
25.5kW 5.5kW 5-25kW 2,000Pa
30.6kW 6.2kW 6-30kW 2,000Pa
VUW20 50/30°C 下的额定 4.2-21.2kW 加热功率范围 P 80/60°C 下的额定 3.8-20.0kW 加热功率范围 P 热水制备时的最大 24.0kW 加热功率 热水制备时的最大 24.5kW 加热负荷 额定储水罐加热热 20.4kW 输入 最小加热负荷 供暖系统设置范围 天然气 12T 燃气动 2,000Pa 压 在 15°C 和 1013mbar 时的耗气量 2.6m³/h (必要时针对热水制 备),G20 最小-最大烟气温度 30%负荷热效率 氮氧化物排放等级 最大供水温度调节 30-80°C 范围(出厂设置:75°C) 最高工作压力 循环水量(针对Δ 860L/h T=20K) 0.3Mpa 40-70°C 108 5 4.0kW 4-20kW
35.7kW 6.8kW 6-35kW 2,000Pa
3.2m³/h
3.7m³/hຫໍສະໝຸດ 4.1m³/h40-74°C 108 5 30-80°C 0.3Mpa 1,075L/h
40-79°C 108 5 30-80°C 0.3Mpa 1,290L/h
40-80°C 108 5 30-80°C 0.3Mpa 1,505L/h
水泵机外扬程(针对 0.025Mpa 额定循环水量) 最低起动流量 生活热水流量(针对 11.5l/min ∆T=30K) 热水出水温度范围 设备侧的燃气接头 设备侧供暖供水/和 DN20 回水管接头 设备侧冷水和热水 G3/4" 接口 安全阀连接管(最 15mm 小) 进气/排烟接头 设备尺寸,宽度 设备尺寸,高度 设备尺寸,深度 净重约 电气连接 允许的连接电压 所安装的保险丝 （慢 2A 熔） 最小电功率消耗 最大电功率消耗 待机电功率消耗 防水保护等级 35W 70W <2W IPX4D 35W 80W <2W IPX4D 35W 95W <2W IPX4D 35V 115W <2W IPX4D 2A 2A 2A 60/100mm 440mm 720mm 338mm 35kg 220V/50Hz 190…253V 60/100mm 440mm 720mm 338mm 36.3kg 220V/50Hz 90…253V 60/100mm 440mm 720mm 372mm 38.6kg 220V/50Hz 90…253V 60/100mm 440mm 720mm 406mm 41.2kg 220V/50Hz 90…253V 15mm 15mm 15mm G3/4" G3/4" G3/4" DN20 DN20 DN20 35-65°C DN15 35-65°C DN15 35-65°C DN15 35-65°C DN15 14.4l/min 16.3l/min 18.2l/min 2.0l/min 2.0l/min 2.0l/min 2.0l/min 0.025Mpa 0.025Mpa 0.025Mpa

全预混冷凝壁挂炉技术参数

全预混冷凝壁挂炉技术参数

全预混冷凝壁挂炉技术参数
全预混冷凝壁挂炉是一种高效、节能的壁挂式燃气热水炉。

其技术参数可能包括以下内容：
1. 热功率范围：通常在10 kW - 50 kW之间，可以根据需求可调。

2. 热效率：通常高于90％，甚至可达到95％以上。

3. 预混燃烧技术：通过预混气体燃料和燃烧空气，实现更好的燃烧效果，提高热效率。

4. 冷凝技术：利用燃烧产生的烟气中的水蒸气，通过冷凝换热技术回收烟气中的热能，提高热效率。

5. 控制系统：可采用智能控制系统，实现自动调节和监测炉子的运行状态，提高热能利用效率。

6. 安全保护功能：包括过热保护、过压保护、缺水保护等功能，确保壁挂炉的安全运行。

7. 锅炉容量：通常根据使用者的需求和热水用量来确定，一般可提供符合家庭和商业使用的不同容量型号。

8. 排放要求：符合环保标准，排放的烟气和尾气污染物含量较低。

以上是一般全预混冷凝壁挂炉的技术参数，具体型号和品牌可能会有一些差异。

对于确定具体产品的技术参数，建议参考厂家提供的产品参数表或产品说明书。

法罗力壁挂炉参数表

法罗力壁挂炉参数表

法罗力ECOCEPT TECH 25A技术参数
法罗力ECOCEPT TECH 25 C技术参数
法罗力ECOCEPT TECH 35A技术参数
法罗力ECOCEPT TECH 35 C技术参数
法罗力ECOCEPT 51A技术参数
法罗力ENERGY TOP W80技术参数
法罗力ENERGY TOP W125技术参数
法罗力壁挂炉DIV ATOP HF24技术参数表
法罗力壁挂炉DIV ATOP HF32技术参数表
法罗力壁挂炉DIV ATOP MICRO F24技术参数表
法罗力壁挂炉DIV ATOP MICRO F32技术参数表
法罗力壁挂炉DIV ATOP MICRO F37技术参数表
法罗力壁挂炉DOMITECH F18技术参数表
法罗力壁挂炉DOMITECH F24技术参数表
法罗力壁挂炉DOMITECHEF32技术参数表
法罗力壁挂炉DOMIPROJECT D F18技术参数表
法罗力壁挂炉DOMIPROJECT D F24技术参数表
法罗力壁挂炉DOMIPROJECT D F32技术参数表
法罗力壁挂炉EXCELLE 18技术参数表
法罗力壁挂炉EXCELLE 24技术参数表
法罗力壁挂炉EXCELLE 30技术参数表
法罗力壁挂炉DIV ATECH 18技术参数表
法罗力壁挂炉DIV ATECH 24技术参数表
法罗力壁挂炉DOMIOPTIMA技术参数表
法罗力壁挂炉DOMIOPTIMA 24技术参数表。

壁挂炉ph和pl默认参数

壁挂炉ph和pl默认参数

壁挂炉ph和pl默认参数
壁挂炉ph和pl默认参数是一种特殊的参数，用于定义壁挂炉的性能参数。

它们可以帮助我们更好地理解壁挂炉的工作原理，并有助于正确地使用壁挂炉。

首先，ph值的默认参数指的是壁挂炉的最低气压。

该参数的值决定了壁挂炉的运行压力，一般情况下，壁挂炉的最低气压不小于0.1MPa。

通常情况下，如果安装的管道系统中的压力低于最低气压，则壁挂炉将无法正常工作。

其次，pl值的默认参数指的是壁挂炉的最大气压。

该参数的值决定了壁挂炉的最大运行压力，一般情况下，壁挂炉的最大气压不超过1.2MPa。

如果安装的管道系统中的压力高于最大气压，则壁挂炉将无法正常工作，此时可能会出现密封不严的情况，从而导致火焰不稳定，燃烧不良等问题。

此外，壁挂炉的ph和pl值还会影响壁挂炉的运行效率。

如果安装的管道系统中的压力接近壁挂炉的默认参数，则壁挂炉的运行效率会更高。

反之，如果安装的管道系统中的压力低于默认参数，则壁挂炉的运行效率会降低。

因此，要保证壁挂炉的正常工作运行，应当根据安装的管道系统的压力来调整壁挂炉的ph和pl值。

最后，壁挂炉的ph和pl值不仅会影响壁挂炉的工作效率，而且还会影响壁挂炉的安全性。

此外，壁挂炉的ph 和pl值还会影响壁挂炉的燃烧效果，因此，在进行安装和使用壁挂炉时，应当根据实际情况选择合适的ph和pl 值。

总之，壁挂炉ph和pl默认参数很重要，可以使壁挂炉正常运行，并且可以提高壁挂炉的工作效率和安全性。

在安装和使用壁挂炉时，应当根据实际情况选择合适的ph 和pl值，以便确保壁挂炉的正常工作运行。

壁挂炉ph参数设置标准

壁挂炉ph参数设置标准
壁挂炉的 pH 参数设置标准通常取决于所使用的水质和壁挂炉的具体型号。

一般来说，壁挂炉的 pH 值应该保持在7.0到9.0之间。

这个范围内的 pH 值有助于防止管道和热交换器内部的腐蚀，并确保热交换器的高效运行。

然而，具体的参数设置还应该遵循壁挂炉制造商提供的说明书和建议。

此外，定期检查水质并根据需要进行调整也是保持壁挂炉正常运行的重要步骤。

最好的做法是咨询专业人士，以确保壁挂炉的 pH 参数设置符合标准并且适合特定的使用环境。

菲斯曼36kw壁挂炉技术参数

菲斯曼36kw壁挂炉技术参数
1
额定热功率
2
热效率——根据中国能效标识
3
NOX（氮氧化物）——排放等级
4 在全工作负荷时CO（一氧化碳）—排放量
5
燃气接入压力 天然气10T，12T
6
允许的最大燃气接入压力 天然气10T，12T
7
最大耗电量（循环泵） 平衡式运行方式
8
工作电压
9
电绝缘等级
10
可调节的锅炉最大温度
11
允许的工作压力
膜式膨胀水箱
12
容积
初始压力
生活热水持续输出功率
出水温度，可调节
设备功率—在最大负荷状态下
14
燃气
天然气 10T，12T
15
排烟口
16
废气排放-/输送管路—平衡式运行方式 同轴式
规格
长度
17
宽度
高度
附带管路盖板时高度（选择项）
kW 级别
mg/kWh mbar mbar
W V/HZ IP（国标防护码） ℃ bar
L bar
bar L ℃
m3/h mm
Φmm
mm mm mm mm
18
重量—燃气单采暖锅炉和燃气两用式壁挂炉 平衡式运行方式
kg
36 2级 3级 <100 20 30
150 230/50
X4D 76 0.8至3
10 0.8
10 16.7 30-57
4.01 Φ80/125
80/125
360 500 725 796
42/44

博世壁挂炉参数 (2)

L1P27-(ZWE24-5MFA23S5500)L1P31-(ZWE28-
5MFA23S5500)
N1P27-(ZSC24-
3MFA 23S5500
功率
最大额定热输入 kW26.731.326.7
最小额定热输入 kW8.49.88.4最大额定热输出(供暖) kW2428.124
最小额定热输出(供暖) kW7.38.67.3最大额定热输出(生活热水)kW2428.124最小额定热输出(生活热水)kW7.38.67.3能效等级国标2级
燃气耗量
额定燃气压力(天然气12T) Pa200020002000
最大燃气耗量(HiS=9.5kWh/m3)
m3/h
2.8
3.2 2.8
膨胀水箱
预充压力 bar0.50.50.5总容量 l888
生活热水
产热水率(△T=30K) kg/min11.313.211.3出水温度范围 ℃40-6040-6040-60
最小工作压力 MPa0.0250.0250.025
最大允许工作压力 MPa111一般参数
电源电压 AC (V220220220)
频率 Hz505050额定电功率 W121153121
噪声 dB(A)363636最高采暖出水温度 ℃828288
最高允许工作压力(采暖系统) MPa0.30.30.3重量(不包括包装) kg42.54442.9
尺寸(高x宽x厚) mm850x400x370850x440x370850x400x370
博世壁挂炉参数表。

意大利依玛艾罗之星燃气壁挂炉技术参数


EOLO STAR 4C 流量/动压曲线
D
A
B C
流量 (l/h)
扬程 (mH2O)
A = 旁通关闭且以第三档运行时 系统可用扬程 B = 旁通开启且以第三档运行时 系统可用扬程 C =旁通关闭且以第二档运行时 系统可用扬程 D =旁通开启且以第二档运行时 系统可用扬程
EOLO STAR 18 4C
技术参数
最大输入功率 最小采暖输入功率（热水 / 采暖） 最大输出功率 最小采暖输出功率 额定功率下热效率 (80/60 °C) 30% 负荷下热效率 (80/60 °C) 额定功率下耗气量 ( 采暖 )* 连续热水产率 ( △ T30°C) 采暖系统膨胀水箱容积 防水等级 重量
单位
kW kW kW kW % % m3/h kg/min litres IP Kg
宽 (mm) 440
接口
燃气 G 3/4 ”
生活热水
AC
AF
1/2 ”
1/2 ”
厚 (mm) 240
供暖
R
M
3/4 ”
3/4 ”
扬程 (kPa)
单位：mm
115
138
AB
双轴烟道 80/80

75
A
同轴烟道 60/100
G 燃气 AC 生活热水出水 ACV 太阳能阀组件生活热水进水（选配） AF 生活热水进水
19,4 7,6/12,9 18,0 6,8/11,5 92,7 90,2 2,06 8,6
6,0 X5D 29,0
EOLO STAR 24 4C
25,5 7,6/12,8 23,8 6,8/11,5 93,4 90,2 2,70 11,1 6,0 X5D 29,0
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.易拆型结构设计,维修保养快捷，从正面可更换所有零部件，均可在15分钟内更换完毕
产品型号
1号2号3号
4号5号
4号5号
燃气种类
液化气(Y)
天然气(T)
人工煤气(R)
液化气(Y)
天然气(T)
人工煤气(R)
液化气(Y)
天然气(T)
人工煤气(R)
额定燃气压力（Pa）
2800
2000
1000
2800
2000
0.54/1.8/0.6/2.0
0.69-2.30/0.80-2.80
0.90-3.3
参考最小耗气量（m3/h）-液化气20Ｙ
0.2-0.64/0.22-0.72
0.25-0.82/0.33-1.00
0.33-1.18
烟道长度(m)
1
1
1
接口尺寸
供暖、燃气：Ｇ3/4"热水Ｇ1/2"
供暖、燃气：Ｇ3/4"热水Ｇ1/2"
6
6
10
膨胀水箱初始压力(bar)
1
1
1
供暖回路安全阀开启压力(MPa)
0.3
0.3
0.3
供热水回路安全阀开启压力(MPa)
0.8
0.8
0.8
水泵扬程(m)
5
5
6
排烟口规格(mm)
同轴双管Ø60-Ø90（Ø60-Ø100）
同轴双管Ø60-Ø90（Ø60-Ø100）
同轴双管Ø60-Ø110
参考最大耗气量（m3/h）-天然气12Ｔ1 Nhomakorabea低电耗设计
2.低噪音设计，运行噪音低于普通型5-8dB
3.极低的CO、NOX排放量,不足于国家标准十分之一
4.采用数码变频技术控制燃气比例阀，热效率大于90%
★适用性强
1.灵活的安装位置设计
2.采用大通道燃气比例阀,适合中国国情
3.特设两种供暖模式:地板采暖30-60℃,散热器和风机盘管30-80℃
供暖、燃气：Ｇ3/4"热水Ｇ1/2"
净重(Kg)
39
39/42
45
正常工作噪音(dB)
小于42
小于42
小于42
外型尺寸（mm）
功能单价
700*400*302
700*400*302
单供暖2400元/台]
双功能供暖、供水2600元/台
单供暖2400元/台]
双功能供暖、供水2600元/台
单供暖2400元/台]
★数码控制
1.大型微电脑智能控制系统
2.全天候自动检测运行状态
3.预设程序接口,产品无限升组
4.可连接电脑,监控壁挂炉运行状态
★安全可靠
1.21种安全保护措施
2.超过15年的设计寿命
3.最新型二段式防冻保护系统，全自动控制，安全无忧
4.密闭式燃烧室，强制排气室，将废气完全隔离在生活环境之外
★高效环保
双功能供暖、供水2600元/台
此单价为不含税，工厂提货价。含税加6%
1000
2800
2000
1000
额定输入功率（热负荷）（KW）
18/20
23/28
33
额定输出功率(KW)
16.2/18
20.7/25.2
30.3
最小采暖输入功率(KW)
5.4/6
6.9/8.4
10
最小采暖输出功率(KW)
4.9/5.4
6.2/7.6
9
最小卫浴水输入功率(KW)
5.4/6
6.9/8.4
10
最小卫浴水输出功率(KW)
4.9/6
6.2/7.6
9
额定产热水能力（L/min）△t=25k
9/10
11.5/14
16.5
额定热效率
大于90％
大于90％
大于90％
卫浴适用水压（MPa）
0.03～0.8
0.03～0.8
0.03～0.8
使用电源
a.c220～50Ｈz
a.c220～50Ｈz
a.c220～50Ｈz
额定电功率（W）
110
110
135
防护等级（IP）
X4D
X4D
X4D
参考供暖面积(m2)
100/120
140/180
300以下
供暖水温设定范围(℃)
30-80(地暖：30-60)
30-80(地暖：30-60)
30-80(地暖：30-60)
卫浴水温设定范围(℃)
30-60
30-60
30-60
膨胀水箱容量(L)
