下载文档原格式
国内外钢结构抗火的研究状况3篇国内外钢结构抗火的研究状况1随着现代化建筑的快速发展，建筑材料也在持续升级，特别是钢结构作为一种优质的建筑材料而备受关注，但钢结构的抗火性能一直是人们关注的热点话题。
国内钢结构抗火的研究状况：钢结构抗火性能的研究在我国也得到了广泛的关注。
随着钢结构建筑应用的不断推广，国内对其抗火性能的研究日益增多。
其中，对于材料本身的耐火性能，国内研究得非常充分。
在材料方面主要针对的是分析材料的高温强度、残余强度等参数的变化规律，以期能更好地了解材料本身的抗火能力，对此国内学者认为研究越来越深入，保护措施也日趋成熟。
另外，也有一些国内学者将关注点放在了设计方面。
他们从设计方案出发，通过模拟分析和试验验证来优化设计方案，以增强建筑物的钢结构抗火性能。
国外钢结构抗火的研究状况：相对于国内研究的深入，国外的研究更趋向于对整体结构的研究，不仅考虑钢材的本身抗火能力，而且重点关注整个建筑架构的材料在高温条件下的变形等情况。
此外，在国外，还涌现出了一批抗火材料制造企业，他们不断研究，生产出高强度、高耐火、环保等特点的抗火建材，以进一步加强建筑物防火能力。
多数国家提出了限制高层建筑使用钢结构的限制，而建筑材料的性能和安全性已成为当地政府和人民关注的问题之一。
如何提高钢结构的防火性能？为了增强钢结构建筑的抗火性能，不仅仅要从材料本身入手，更需要整体的设计出发，特别是在消防方面要有明确的规定和支持。
通过防火材料的使用、建筑结构的改进设计、逃生通道的设置等多种途径，加强建筑物的防火能力，也将进一步提高人民群众的生命财产安全。
总之，钢结构作为优质的建筑材料，一直受到广泛的关注。
虽然在抗火性能方面存在一些缺陷，但随着国内外研究的深入，我们相信，未来钢结构建筑的抗火性能会越来越受到人们的关注，也会不断取得新的研究成果。
我们期待着建筑材料的升级与改进，更好的服务于我们的建筑事业及人民群众的生命财产安全钢结构作为一种优质的建筑材料，在各国建筑事业中扮演着越来越重要的角色。
关于钢结构防火保护新技术的研究【摘要】钢结构在建筑工程中得到广泛应用，但在火灾中容易受损。
针对这一问题，钢结构防火保护技术的研究变得至关重要。
本文通过对现有钢结构防火保护技术的现状进行分析，探讨了钢结构防火保护的新技术，并重点研究了新型防火材料的应用。
文章还探讨了新技术在实际工程中的应用情况，并展望了防火保护技术的发展趋势。
结论部分总结了新技术的优势和存在的不足，并提出了未来研究方向的展望。
通过本文的研究，可以为钢结构防火保护技术的发展提供一定的参考和指导，为提高建筑工程的耐火性能提供重要的参考依据。
【关键词】钢结构、防火保护、新技术、研究、现状分析、探索、防火材料、应用、发展趋势、优势、不足、未来研究方向。
1. 引言1.1 研究背景传统的钢结构防火保护主要采用耐火涂料、耐火板等pass化保护措施，然而这些传统技术存在着隔热性能差、耐久性低、施工成本高等问题，难以满足现代建筑对防火性能的要求。
随着科技的进步和社会的需求，钢结构防火保护新技术开始受到重视。
通过对新型防火材料的研究和开发，以及新技术在实际工程中的应用，可以提高钢结构的耐火性能，降低施工成本，提高工程质量，从而推动防火保护技术向更高水平发展。
针对此背景，本文将对钢结构防火保护新技术进行深入研究和探讨。
1.2 研究目的研究的目的是探索钢结构防火保护新技术的发展方向，提高钢结构在火灾情况下的抗火能力，减少火灾事故造成的人员伤亡和财产损失。
通过研究新型防火材料和技术，不断提升钢结构的防火性能，提高建筑结构的整体安全性和抗灾能力。
通过新技术在实际工程中的应用和实践，验证新技术的可行性和有效性。
通过本研究可以为钢结构防火保护领域的发展提供科学依据和技术支持，推动钢结构防火保护技术的进步和完善，促进建筑行业的可持续发展。
1.3 研究意义钢结构在现代建筑中得到广泛应用，因其具有高强度、轻质、可靠性强等优点而备受青睐。
钢结构在火灾中容易失去强度，导致建筑物的倒塌，造成严重的人员伤亡和财产损失。
钢结构防火涂料的现状及发展
1 现状
钢结构防火涂料是指以石膏、沥青、聚氨酯以及其他阻燃材料为基料而配制的防火防热涂料。
它不仅可以形成一层阻燃膜，阻止火焰向另一侧蔓延，而且还具有优异的耐火性能，以及良好的抗温度、抗腐蚀、耐候性等抗氧化性能。
钢结构防火涂料在国内已经普遍使用于铁路、公路隧道，电力厂等，具有广泛的应用。
2 发展
钢结构防火涂料在火灾现场有着强大的抗火灾特性，从而进一步加强对施工工程的阻燃保护。
随着火灾常识的日益普及，用户和企业对钢结构防火涂料的要求也在不断提高，涂料的性能、施工工艺和环保要求也越来越高。
在此过程中，相关研究院校也积极参与其中，不断推出拥有更优秀性能及特性的涂料系列。
3 新特点
钢结构防火涂料不仅具备优异的抗火能力，而且表面光洁。
施工方便，室内装潢时没有有害物质，安静、健康、环保，可用于大多数建筑要求的设计及维护中。
此外，以热固性粉末涂料的钢结构防火涂料具有表面触感舒适，耐磨性好，耐热性强，密封性良好等优点，不仅可以防止火灾从部件进一步蔓延，而且具有阻止反光的功能，在有防火效果的同时，也可以达到美观效果。
4 总结
自近几年以来，由于技术的突破，钢结构防火涂料性能得到极大提高，有效地保护了我们的人们和家园。
随着技术的不断发展，未来将继续推动钢结构防火涂料性能的提升，从而更好地保障社会安全和财产安全。

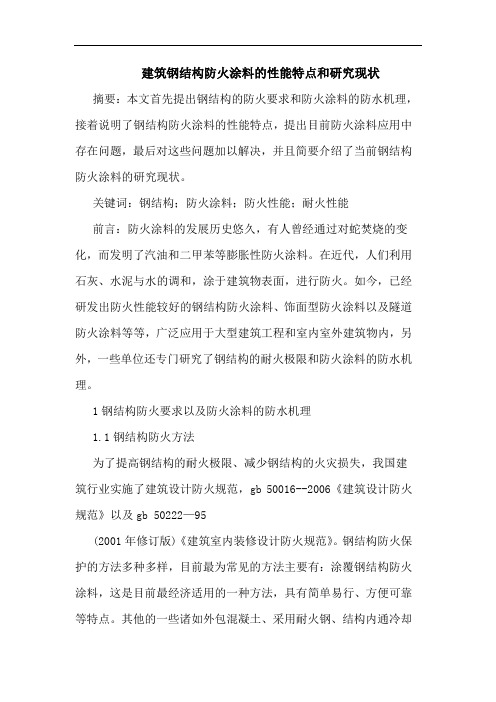

建筑钢结构防火涂料的性能特点和研究现状摘要：本文首先提出钢结构的防火要求和防火涂料的防水机理，接着说明了钢结构防火涂料的性能特点，提出目前防火涂料应用中存在问题，最后对这些问题加以解决，并且简要介绍了当前钢结构防火涂料的研究现状。
关键词：钢结构；防火涂料；防火性能；耐火性能前言：防火涂料的发展历史悠久，有人曾经通过对蛇焚烧的变化，而发明了汽油和二甲苯等膨胀性防火涂料。
在近代，人们利用石灰、水泥与水的调和，涂于建筑物表面，进行防火。
如今，已经研发出防火性能较好的钢结构防火涂料、饰面型防火涂料以及隧道防火涂料等等，广泛应用于大型建筑工程和室内室外建筑物内，另外，一些单位还专门研究了钢结构的耐火极限和防火涂料的防水机理。
1钢结构防火要求以及防火涂料的防水机理1.1钢结构防火方法为了提高钢结构的耐火极限、减少钢结构的火灾损失，我国建筑行业实施了建筑设计防火规范，gb 50016--2006《建筑设计防火规范》以及gb 50222—95(2001年修订版)《建筑室内装修设计防火规范》。
钢结构防火保护的方法多种多样，目前最为常见的方法主要有：涂覆钢结构防火涂料，这是目前最经济适用的一种方法，具有简单易行、方便可靠等特点。
其他的一些诸如外包混凝土、采用耐火钢、结构内通冷却水以及轻质防火板包覆等方式也普遍适用。
1.2防火涂料的防水机理二十世纪九十年代，我国的防火涂料才逐渐发展起来，随着经济建设的不断加强，对防火涂料的要求也在不断提高。
防火涂料具有装饰性能和防火性能等特点，按照防火涂料的组成原理和涂层变化情况划分，防火涂料一般分为膨胀性防火涂料和非膨胀性防火涂料。
膨胀性防火涂料的阻燃性能强于非膨胀性防火涂料，在有火焰时，膨胀性防火涂料涂层会膨胀，形成泡沫炭质层，炭质层能够防止外部热量对材料的损坏，从而减少了火灾对基层材料的损坏作用。
而非膨胀性防火涂料难燃性强，具有良好的隔热性能，能防止火焰的继续扩大。
非膨胀性防火涂料由难燃性树脂、阻燃剂和防火填料构成。
关于钢结构防火保护新技术的研究钢结构在建筑中具有广泛的应用，然而在火灾中，钢结构也容易受到损伤。
为了保障建筑的安全和长期使用，必须采取措施对钢结构进行防火保护。
近年来，针对钢结构防火保护的技术不断推进与创新，下面我们将介绍一些新技术的研究。
纳米防火涂料技术纳米材料具有特异的物理和化学性质，能够有效地提高材料的防火性能。
通过将纳米材料掺杂在涂料中，制成纳米防火涂料，可以在钢结构表面形成致密的保护层，提供防火和耐久的保护。
据研究，使用纳米防火涂料能够将钢结构的防火等级提高1-2级，大大提高建筑的安全性。
综合隔热防火板技术传统的钢结构防火保护方法主要采用钢板覆盖或保护材料涂覆方式。
这些方法虽然能够提供防火保护，但是难以解决隔热问题。
为了解决这个问题，现在的研究重点已经转向综合隔热防火板技术。
这种技术在防火板上覆盖一层隔热材料，能够同时达到防火和隔热的效果。
其优点是可以降低建筑的能耗，提高建筑的环保性，同时也能够提供较长的使用寿命。
射频辐射法防火技术射频辐射法防火技术是一种新的技术，通过将大量的射频辐射能量聚焦在钢结构表面，使其表面温度快速升高，形成一种玻璃质保护层，大大提高防火性能。
与传统的防火涂料相比，此种技术具有更快的硬化速度，对钢结构的腐蚀性更小，因此被越来越多的建筑业关注。
综上所述，随着科技的不断推进和创新，钢结构防火保护技术也在不断更新与改进。
这些新技术为钢结构在防火方面提供了更加全面和可靠的保护，能够更好地保证建筑的安全性和持久性。
需要指出的是，钢结构防火保护的研究仍处于不断发展完善的过程中，未来还将涌现更多的新技术，为钢结构的防火保护提供更多选择。
超薄膨胀型钢结构防火涂料研究进展郭军红1 ，马勇2 ，朱好华2 ，杨保平1 ，崔锦峰1（ 1. 兰州理工大学石油化工学院，兰州730050 ； 2. 长庆化工有限责任公司，银川750000 ）摘要：分析了超薄膨胀型钢结构防火涂料的发展前景。
针对室外用超薄型钢结构防火涂料，从树脂改性、采用复合阻燃体系、阻燃剂微胶囊技术、功能性助剂的使用几方面介绍了如何改善涂层的防火阻燃性、耐腐蚀性和表面装饰性等综合性能。
关键词：超薄膨胀型；阻燃；钢结构；防火涂料0 前言超薄膨胀型钢结构防火涂料与厚涂型和薄涂型钢结构防火涂料相比，具有品种粒度细、涂料层薄、施工方便、装饰性好的优点，其性能远胜于厚涂型和薄涂型钢结构防火涂料。
超薄型钢结构防火涂料涂层厚度一般为1.5 ～3 mm ，涂层遇火膨胀，其膨胀率较高，可以形成40 ～100 mm 的炭化层，为原来涂层的几十倍，炭化泡沫层致密结实，耐火极限为0.5 ～3 h 。
超薄型钢结构防火涂料主要以溶剂型为主，具有很好的装饰和理化性能，受火时膨胀发泡形成致密、强度高的防火隔热层，该防火隔热层极大地延缓了被保护钢材的温升，提高了钢结构构件的耐火极限。
目前国内已研制出了耐火性能超过1 h 或接近2 h 的超薄型钢结构防火涂料的新品种[1] 。
开发耐候性和耐腐蚀性优异的超薄膨胀型钢结构防火涂料将具有很大的发展潜力。
近年来对其研究也取得了很大进展。
1 超薄膨胀型钢结构防火涂料基体树脂研究进展对于树脂体系的选用，可从钢结构防火涂料的用途出发，单一的树脂往往很难达到使用要求，对树脂进行改性是经常使用的方法。
对目前最常见的和最有发展前途的几种树脂作为成膜物的防火涂料的对比发现[2] ，丙烯酸树脂防火涂料和改性高氯化聚乙烯树脂防火涂料炭化层质量最高，防火性能最好，高氯化聚乙烯树脂防火涂料的发烟量较多，通过合理的配方调整可以降低其发烟量；丙烯酸树脂防火涂料发烟量少，但其施工性相对较差，从炭化层质量和施工性及价格方面考虑，在非密闭场合，高氯化聚乙烯树脂作为防火涂料成膜物是很有发展前途的。
钢结构防火涂料的研究进展[摘要]本文在多方收集资料和研究的基础上，论述了纲结构放火涂料的发展历史和研究现状,分析了钢结构防火涂料的分类和特点，指出了目前存在的一些问题，并展望了钢结构防火涂料的发展前景及趋势。
[关键词]钢结构钢结构防火涂料防火涂料0 前言经济和社会的迅速发展拖动了建筑用材的不断升级和换代，使得大型建筑不断增多。
而这些大型建筑的主要承重构件大多依赖于坚固而又轻便的钢材，这些钢材赋予了建筑物以宽阔、轻盈而又不失稳固的风格。
就目前的发展趋势来看，钢结构将是未来大型建筑的主要形式。
但是，钢结构建筑的耐火性能远比砖石结构和钢筋混凝土要差。
一般说来，钢材的机械强度是温度的函数，可以认为钢材的机械强度随温度的升高而降低。
当温度达到某一值时，钢材便失去承载能力，这一温度被定义为钢材的临界温度，一般常用的建筑钢材的临界温度在540℃左右。
对于建筑火灾，火场的温度大多在800—1200℃左右，在火灾发生的10min内，火场的温度即可达到700℃以上。
对于裸露的钢材，在这样的火灾力场下，只要几分钟就可上升到500℃而达到临界值，使得承载能力失效并导致建筑物垮塌。
2001年9月11日发生在美国纽约的恐怖袭击事件，就是由于载油飞机袭击世贸大厦时产生爆炸起火后剧烈燃烧，温度快速上升使钢结构软化并在较短的时间内使钢结构的世贸大厦坍塌。
因此，进行防火处理对于钢结构的大型建筑物具有十分重要的作用。
对钢结构建筑物进行防火保护，国内外使用最多的是防火涂料。
钢结构防火涂料的作用在于涂在钢材表面的涂料在遇到火灾时起防火隔热保护作用，防止钢材在火灾中迅速升温而降低强度，避免钢结构失去支撑能力而导致建筑物垮塌。
自从有钢结构建筑以来，人们就开始总是钢结构防火问题的研究。
其中，防火涂料的研究应用与开发十分迅速，并获得了较大的进展，“9.11”事件后，钢结构建筑的防火问题更加引起了人们特别是各国政府的高度重视。
这必将在建筑物，特别是大中型建筑物的防火保护方面投入更多的财力与物力。
1 钢结构防火涂料的发展历史八十年代中期, 随着我国钢结构建筑物的迅速发展, 钢结构防火保护技术问题更加突出。
为了提高钢结构的耐火性能, 贯彻建筑设计防火规范, 减少火灾损失, 公安部四川消防科研所根据公安部的计划安排和市场急需, 率先开展了钢结构防火涂料的研究。
1987 年推出第一个钢结构防火涂料厚涂型L G 隔热防火涂料, 稍后又推出了薄涂型LB 膨胀防火涂料, 用于亚运会工程及一些工业企业设施, 为我国的经济建设发展和保障国家、人民的生命财产安全做出了应有的贡献。
九十年代初, 随着国民经济的飞速发展, 大量的露天建筑物和构筑物, 如化工厂、炼油厂、石油钻井平台和油(汽) 罐支撑、电线电缆栈桥等, 广泛采用了钢结构。
为了提高此类钢结构的耐火极限, 满足《建筑设计防火规范》和《石油化工企业设计防火规范》等国家现行防火规范的要求, 公安部四川消防科研所开发新一代钢结构防火涂料薄涂型室内外钢结构膨胀防火涂料和厚涂型室内外钢结构防火隔热涂料, 该产品较之LG、LB在粘结强度、耐水、耐冻融和耐化学腐蚀性等性能上有重大突破, 基本上解决了石化企业等露天钢结构防火难题。
九十年代中期, 国际市场又涌现出了新的品种超薄膨胀型防火涂料。
该类防火涂料较之上述品种粒度更细、涂层更薄, 施工方便, 装饰性更好, 在满足钢结构防火要求的同时, 也能满足人们高装饰性要求,特别适合于室内裸露钢结构的防火保护。
该类涂料目前在国内外市场上都是倍受青睐的产品。
我国也陆续推出了超薄膨胀型防火涂料, 至今耐火极限已达到了2小时以上。
由于该产品涂层薄, 综合造价低, 外观装饰又较好, 对于耐火极限要求≤2 小时的钢结构最好选择该产品进行保护, 由此掀起了国内超薄膨胀型防火涂料研制、开发的高潮。
2 钢结构防火的意义一是可以延长钢结构到达临界温度的过程, 减轻钢结构在火灾中的破坏, 避免钢结构在火灾中局部或者整体倒塌造成灭火和人员疏散的困难以及人员伤亡; 二是可以减少火灾后钢结构的修复费用, 缩短灾后结构功能恢复周期, 减少间接经济损失。
目前, 钢结构的防火保护有多种方法, 这些方法主要有: 钢结构防火涂料保护、防火板保护、混凝土防火保护、柔性卷材防火保护、耐火钢、结构内通水冷却等。
选择钢结构的防火措施时, 应考虑下列因素: 钢结构所处部位, 需防护的构件性质; 钢结构采取防护措施后结构增加的重量及占用的空间; 防护材料的可靠性; 施工难易程度和经济性。
其中以钢结构防火涂料保护方法应用范围最为广阔, 效率最高; 包括超薄型、薄型、厚型, 而这其中超薄型钢结构防火涂料的用量几乎占全部防火涂料的90% , 使用数量达到15000 吨/年以上。
3 钢结构防火涂料的分类和特点3.1 厚涂型钢结构防火涂料厚涂型防火涂料又称隔热防火涂料,其涂层厚度一般为8-50mm ,这种涂料涂层在火灾中不膨胀,利用涂层固有的良好的绝热性以及高温下部分成分的蒸发和分解等烧蚀反应产生的吸热作用来阻隔和消耗火灾热量向基材的传递,从而延缓钢构件达到临界温度的时间,属于非膨胀型防火涂料,其耐火极限可达到0. 5 —3. 0h ,适用于建筑物竣工以后被隐蔽或外观要求不高,耐火极限在1. 5h 以上的钢结构。
厚涂型防火涂料一般由无机绝热骨料、无机胶结剂、防火添加剂、化学助剂及填料等混合配制而成。
(1) 绝热骨料:是涂料的主体,质量占总质量的35 %左右,一般是多孔绝热材料如蛭石、珍珠岩、矿物纤维等,其孔隙率大,导热系数小,降低构件温升的速度,提高构件的的耐火能力。
以蛭石、珍珠岩等颗粒材料为主的骨料,采用湿法喷涂施工;以矿物纤维为骨料采用干法喷涂施工。
(2) 粘结剂:是涂料的重要组成部分,质量占总质量的40 %左右,将各组分牢固粘结在一起,同时牢固粘解于基材上,形成一定的强度。
胶结剂大多采用水泥硅酸盐等以水为分散介质。
(3) 添加剂:在高温下产生热分解并释放出不燃气体,从而降低环境温度。
(4) 化学助剂:使涂料硬化后在涂层内部形成密闭气孔,提高绝热性能,同时改善施工条件。
(5) 填料:为降低涂料成本掺加的活性混合材料。
厚涂型钢结构防火涂料具有耐火极限高,耐久相对较好,原材料来源广,价格低,遇火后不释放出有损人体健康的有毒气体和烟气等优点,但同时又具有涂层厚、自重大、粘结力不好易脱落、表面粗糙装饰性差等缺点。
国内此类产品有“SD-2”钢结构防火涂料、“TN-LG”钢结构防火涂料,当其涂层厚度分别为27.6mm和39.5mm时,耐火极限可达2.28h和2.53h;国外此类产品有英国的Grace Construction Products 的“Monokete Fireproofing UK-6”钢结构防火涂料,其涂层厚度为47.7mm时,耐火极限为2.5h ;可护固欧洲有限公司的“CAFCO 300”钢结构防火涂料,其涂层厚度分别为35mm和41mm时,耐火极限可达4.5h和5h以上。
3.2 薄涂型钢结构防火涂料薄涂型钢结构防火涂料又称膨胀型防火涂料,其涂层厚度一般为2 —7mm ,这种涂料对钢结构的保护作用不是靠涂层本身的隔热作用实现的,而是靠涂层在高温下的物理化学反应过程所形成的膨胀隔热泡沫保护层所实现的。
当涂料遇火时,涂层中的基材首先熔融引起涂层软化,同时催化剂分解出酸,是涂层中碳化剂脱水形成碳骨架,发泡剂在热的作用下不断释放出不燃性气体,使涂层形成泡沫层,当泡沫层达到最大体积时,泡沫凝固碳化形成一个多孔的碳化泡沫层以有效的阻止热的传导。
属于膨胀型防火涂料,其耐火极限一般在2h左右。
特别适用于体育馆、工业厂房裸露的有装饰要求的钢结构或轻型钢结构。
薄涂型防火涂料由粘合剂、催化剂、发泡剂、碳化剂、填料及改性剂等组成。
(1) 粘合剂:使涂料各组成部分粘结在基材上,使涂料具有良好的理化性能。
(2) 催化剂:属于酸源部分,通常可采用聚磷酸铵,遇火时分解出酸,是碳化剂脱水,碳化形成牢固碳骨架。
(3) 发泡剂: 属于气源部分, 质量占总质量15%左右,通常可采用三聚氢胺,双氢胺、氯化石蜡等,具有遇火分解出大量惰性气体,将碳架软化“吹塑”成蜂窝状的阻火泡沫层,并有稀释氧气的作用。
(4) 碳化剂:属于碳源部分,通常可采用季戊四醇、双季戊四醇等。
(5) 填料层:提高涂料耐火性能,使涂料的常温理化性能达到要求,同时火灾条件下膨胀发泡,避免发泡层被热流冲掉。
(6) 改性剂:有利于涂料的涂刷性、成模性、耐冻性、储存稳定性。
薄涂型防火涂料具有涂层薄、质轻、粘结力好、表面光滑装饰性好、单位面积用量少、施工简单方便、抗震动、抗翘曲性强等优点,同时又具有主要组分为有机材料遇火时可能释放出有害气体及烟雾,耐老化、耐久性较差等缺点,其室外的产品不多,这几方面有待于研究开发。
国内此类产品有“SD-1”钢结构防火涂料和“LB”钢结构防火涂料,涂层厚度分别为5.3mm和7.4mm时,耐火极限分别1.62h和2.05h。
3.3 超薄型钢结构防火涂料该类钢结构防火涂料受火时膨胀发泡形成致密的防火隔热层, 该防火隔热层延缓了钢材的温升, 提高了钢构件的耐火极限。
一般使用在耐火极限要求在2小时以内的建筑钢结构上。
由于该类防火涂料涂层超薄, 工程中使用量较厚型、薄型钢结构防火涂料大大减少, 从而降低了工程总费用, 又使钢结构得到了有效的防火保护, 是目前消防部门大力推广的品种。
但迄今为止, 该类产品不管是国内, 还是国外, 都只开发出室内型产品, 开发性能优异的室外超薄型防火涂料是目前国内外业内人士的共同目标。
4 钢结构防火涂料的研究现状在这里我们主要介绍一下关于超薄型钢结构防火涂料的研究。
4.1 超薄型钢结构防火涂料概述超薄型钢结构防火涂料为膨胀型防火涂料, 该类钢结构防火涂料涂层超薄(小于3mm),一般为溶剂型体系, 具有优越的黏结强度、耐候耐水性好、流平性好、装饰性好等特点; 在受火时缓慢膨胀发泡形成致密坚硬的防火隔热层, 该防火层具有很强的耐火冲击性, 延缓了钢材的温升, 有效保护钢构件。
超薄膨胀型钢结构防火涂料施工可采用喷涂、刷涂或辊涂, 一般使用在耐火极限要求在2小时以内的建筑钢结构上。
目前国内外, 已出现了耐火性能达到或超过2小时的超薄型钢结构防火涂料新品种。
目前各种轻钢结构、网架等多采用该类型防火涂料进行防火保护。
由于该类防火涂料涂层超薄, 工程中使用量较厚型、薄型钢结构防火涂料大大减少, 从而降低了工程总费用, 又使钢结构得到了有效的防火保护, 是目前市场上大力推广的品种。
作为膨胀型防火涂料, 通常含有成膜剂、成炭剂、成炭催化剂、发泡剂、无机颜填料等。
4.2 超薄型钢结构防火涂料的阻燃机理：从燃烧的条件知道, 要使燃烧不能进行, 必须将燃烧的三个要素(可燃物、氧气、热源)中的任何一个要素隔绝开来。
