启哥的化合物半导体材料课程什么是化合物半导体第二代化合物半导体行业详解(砷化镓&磷化铟)0102030405总结第三代化合物半导体行业详解(碳化硅&氮化镓)第四代化合物半导体行业详解(氮化铝&氧化镓)什么是化合物半导体材料?它们有什么共同点和特点?•通常我们把硅和锗这样的单一元素半导体材料,称为第一代半导体材料,硅也是最常见用量最大的半导体材料,通常95%左右的半导体器件,都是由硅材料加工而来。
•如果该半导体材料,由两种或者两种以上的不同元素组成,统称为“化合物半导体”,比如碳化硅(SiC),氮化镓(GaN),氧化镓(Ga2O3)等。
•这些化合物半导体在特殊的应用领域比如光电,射频,功率,传感器等方面有着独特的优势,这些领域化合物半导体材料由于其自身材料特性的关系,用它做的器件有着远比硅材料做的器件有更强的性能。
•因此在硅材料逐渐逼近材料极限,再无潜力可挖的情况下,这些化合物材料渐渐被行业所重视,在新的舞台上展露头脚。
•比如近年来的碳化硅功率半导体逐渐替代硅功率在电动汽车,光伏,风电等领域大量应用,砷化镓器件做的各类射频器件,早已完成对硅材料的替代。
常见化合物半导体材料基础理化特性Ge GaAs InP SiC(4H)GaN AIN Ga2O3(β型)禁带宽度 1.120.67 1.43 1.3 3.3 3.34 6.1 4.9相对介电常数11.71613.112.59.79.88.510击穿场强0.30.10.60.5 2.5 3.328热导率 1.50.580.550.7 2.7 2.1 3.20.13-0.23电子迁移率14003900850054008501200135300能带特性间接间接直接直接间接直接间接间接•通常我们把禁带宽度大于2.2eV的宽禁带的碳化硅和氮化镓称为第三代半导体材料,而大于4eV的超宽禁带以及超窄禁带的材料称为第四代半导体材料,第三第四代这只是通俗说法,业内只提宽禁带,超宽禁带和超窄禁带。
化合物半导体权威解释化合物半导体权威解释引言在科技发展的当今世界中,半导体技术无疑扮演着重要的角色,而其中又以化合物半导体备受瞩目。
化合物半导体是指由两个或多个元素组成的化合物,具备半导体特性。
本文将着重解释化合物半导体的概念、特性,以及其在科技领域的应用。
第一部分:化合物半导体的概念和特性1. 什么是化合物半导体?化合物半导体是由两个或多个元素通过化学反应形成的半导体材料。
与纯硅等单一元素半导体相比,化合物半导体由于其特殊的组合结构,具备一系列优越的性质。
2. 化合物半导体的特性2.1 带隙化合物半导体相较于单一元素半导体具有更大的能带隙。
能带隙指的是价带(valence band)和导带(conduction band)之间的能量差。
这使得化合物半导体能够在更广泛的光谱范围内吸收和发射光线,具备更高的光电转化效率。
2.2 良好的载流子迁移率化合物半导体因为其晶格结构和成分的差异,具备较高的载流子迁移率。
这意味着电子和空穴在化合物半导体中移动的速度更快,使得器件具备更高的工作效率和响应速度。
2.3 高饱和漂移速度饱和漂移速度是指在电场作用下,载流子达到饱和速度时的漂移速度。
化合物半导体由于其特殊的晶格结构和较大的能带隙,使得饱和漂移速度更高,从而在高频电子器件中具备更好的性能。
第二部分:化合物半导体的应用领域1. 太阳能电池化合物半导体因为其良好的光电转化效率和光吸收能力,成为太阳能电池领域的重要材料。
III-V族化合物半导体如氮化镓(GaN)和砷化镓(GaAs)可以实现高效率的光电转化。
2. 光电子器件化合物半导体在光电子器件领域有广泛的应用,例如激光二极管、光电传感器和光纤通信等。
砷化镓和磷化铟是典型的化合物半导体材料,具备优异的光电性能,使得这些器件能够实现高效率的光传输和信号处理。
3. 高速晶体管化合物半导体晶体管因为其较高的饱和漂移速度,被广泛应用于高速和高频电子器件中。
砷化镓高电子迁移率晶体管(HEMT)在通信和雷达系统中具备优异的性能,成为主流技术之一。
《半导体》讲义一、半导体的定义与基本特性半导体,顾名思义,是一种导电性介于导体和绝缘体之间的材料。
它具有独特的电学特性,使得其在现代电子技术中扮演着至关重要的角色。
半导体的导电性可以通过控制杂质的掺入浓度和外界条件(如温度、光照等)来调节。
这种特性使得半导体能够实现对电流和电压的精确控制,从而成为制造各种电子器件的理想材料。
常见的半导体材料包括硅(Si)、锗(Ge)以及化合物半导体如砷化镓(GaAs)等。
其中,硅是目前应用最为广泛的半导体材料,因为它在地球上储量丰富,且具有良好的物理和化学性质。
二、半导体的晶体结构半导体材料通常具有晶体结构。
以硅为例,其晶体结构为金刚石结构。
在这种结构中,每个硅原子与周围四个硅原子形成共价键,构成一个稳定的晶格。
晶体结构的完整性对于半导体的性能有着重要影响。
晶体中的缺陷和杂质会干扰电子的运动,从而影响半导体器件的性能和可靠性。
三、半导体中的载流子在半导体中,存在两种主要的载流子:电子和空穴。
电子是带负电荷的粒子,其运动形成电流。
而空穴则是电子离开原子后留下的空位,可以看作是带正电荷的“准粒子”,空穴的运动也能产生电流。
半导体的导电性取决于载流子的浓度和迁移率。
载流子浓度可以通过掺杂来改变,而迁移率则受到晶体结构、温度等因素的影响。
四、半导体的掺杂为了改变半导体的电学性质,通常会进行掺杂操作。
掺杂是指在纯净的半导体中掺入少量杂质原子。
常见的掺杂类型有两种:施主掺杂和受主掺杂。
施主杂质(如磷)能够提供多余的电子,增加电子浓度,使半导体成为 N 型半导体。
受主杂质(如硼)能够接受电子,形成空穴,使半导体成为P 型半导体。
通过控制掺杂的类型和浓度,可以制造出具有不同电学性能的半导体材料,为制造各种电子器件奠定基础。
五、半导体器件基于半导体材料的特性,人们制造出了各种各样的半导体器件。
1、二极管二极管是最简单的半导体器件之一,它由一个 P 型半导体和一个 N 型半导体组成。
化合物半导体高速集成电路.1.化合物半导体是由两种或多种元素组成的混晶结构半导体。
目前应用最广、发展最快的化合物半导体材料是Ⅲ-Ⅴ族化合物。
.2.化合物半导体集成电路的主要特征是超高速、低功耗、多功能、抗辐射。
具体表现在以下几个方面:(1)化合物半导体材料具有很高的电子迁移率和电子漂移速度。
(2)GaAs材料的肖特基势垒特性比Si优越。
(3)GaAs的本征电阻率可达109,比硅高四个数量级,为半绝缘衬底。
4)禁带宽度大,可以在Si器件难以工作的高温领域工作。
GaAs为直接带隙半导体,可以发光。
也就是说它可以实现光电集成。
(6)抗辐射能力强。

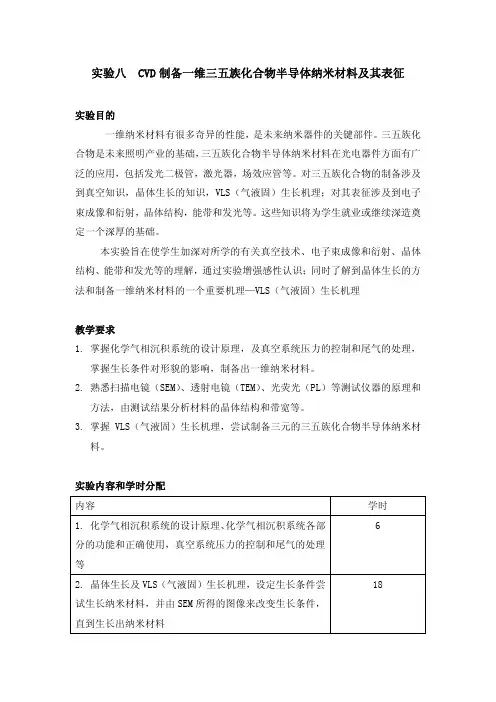

.3.高性能化合物半导体材料制备设备主要为:分子束外延设备(MBE)和金属有机物化学气相沉积设备(MOCVD)。

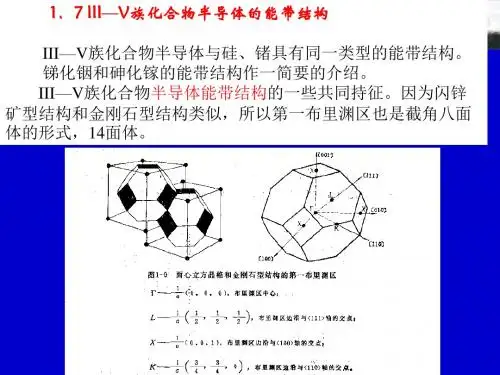

4.GaAs材料为闪锌矿结构,与金刚石结构类似,所区别的是前者由两类不同的原子组成。
.5原子结合为晶体时,轨道交叠。
外层轨道交叠程度较大,电子可从一个原子运动到另一原子中,因而电子可在整个晶体中运动,称为电子的共有化运动6.二维电子气概念半导体表面反型层中的电子因处于如同被封闭于势箱中的自由电子一样,电子的德布罗意波长与势阱的宽度相当,发生“量子尺寸效应”。
即在垂直方向的运动丧失了自由度,只存在有在表面内两个方向的自由度,它的散射几率比三维电子气小得多,因此迁移率高。
.7.典型的二维电子气(2-DEG)存在于以下结构中:半导体表面反型层、异质结的势阱、超薄层异质结(量子阱结构)。
8.超晶格,是由几种成分不同或掺杂不同的超薄层周期性地堆叠起来而构成地一种特殊晶体。
9.超薄层堆叠地周期(称为超晶格地周期)要小于电子的平均自由程,各超薄层的宽度要与电子的德布罗意波长相当。
其特点为在晶体原来的周期性势场之上又附加了一个可以人为控制的超晶格周期势场,是一种新型的人造晶体。
.10。
11.利用异质结构,重复单元是由组分不同的半导体薄膜形成的超晶格称为复合超晶格,又称为组分超晶格。
《半导体》讲义一、什么是半导体在我们的日常生活中,从智能手机到电脑,从汽车到家用电器,半导体无处不在。
那么,到底什么是半导体呢?半导体是一种导电性介于导体和绝缘体之间的材料。
导体,比如金属,它们的导电性很好,电子能够在其中自由流动。
而绝缘体,像塑料、橡胶等,几乎不允许电子通过。
半导体则处于这两者之间,它的导电性可以通过一些方式进行调控。
常见的半导体材料有硅、锗等。
以硅为例,它在元素周期表中位于金属和非金属之间,其原子结构决定了它的半导体特性。
硅原子有 14 个电子,最外层有 4 个电子。
这种结构使得硅在一定条件下能够既可以表现出一定的导电性,又可以在特定情况下阻止电流通过。
二、半导体的特性半导体具有一些独特的特性,这使得它在电子领域中发挥着至关重要的作用。
1、热敏特性半导体的电阻会随着温度的变化而发生显著的改变。
温度升高时,半导体的电阻会减小;温度降低时,电阻则会增大。
利用这一特性,我们可以制造出热敏电阻,用于温度测量、温度控制等领域。
2、光敏特性半导体在受到光照时,其导电性会发生变化。
例如,在光照下,某些半导体材料中的电子会获得能量,从而更容易参与导电,导致电阻降低。
基于这一特性,我们有了光电二极管、太阳能电池等应用。
3、掺杂特性通过向纯净的半导体材料中掺入少量杂质,可以极大地改变其导电性。
这种掺杂过程可以使半导体呈现出两种不同的类型:N 型半导体和 P 型半导体。
N 型半导体中,掺入的杂质提供了额外的自由电子,从而增强了导电性。
而 P 型半导体中,掺入的杂质能够接受电子,形成“空穴”,这些空穴也能参与导电。
三、半导体的制造工艺半导体的制造是一个极其复杂且精细的过程,需要经过多个步骤才能最终得到性能优良的半导体器件。
1、晶圆制备首先要制备晶圆,通常使用的材料是单晶硅。
将高纯度的多晶硅放入坩埚中,在高温下使其融化,然后通过提拉法或区熔法生长出单晶硅棒。
接着,将单晶硅棒经过切割、研磨和抛光等工艺,制成厚度均匀、表面光滑的晶圆。
半导体物理知识点汇总第一章半导体晶体结构与缺陷1.半导体材料类别和常见半导体(1)元素半导体IV族:碳C、硅Si、锗Ge、α-Sn(灰锡)(2)化合物半导体IV-IV族:碳化硅SiC、硅化锗GeSiIII-V族:磷化铝/镓/铟Al/Ga/InP、砷化铝/镓/铟Al/Ga/InAsII-VI族:氧化镁/锌/镉/汞Mg/Zn/Cd/HgO、硫化镁/锌/镉/汞Mg/Zn/Cd/HgS2.半导体晶体的主要结构类型(1)晶体结构和化学键1)常见半导体晶体结构:金刚石结构晶胞、闪锌矿结构晶胞、纤锌矿结构晶胞、氯化钠结构金刚石结构晶胞:物质:C、Si、Ge、Sn(灰锡)结构特点1:a)正立方体 b)8个顶角各有1个原子 c)6个面心各有1个原子 d)4条空间对角线上距顶角原子1/4对角线长度处各有1个原子 e)晶胞中共8个原子。
结构特点2:两个面心立方沿空间对角线相互平移1/4对角线长度套构而成。
(真题)金刚石结构的立方晶胞是由两个(面心立方)格子,沿体对角线相对位移(四分之一)的长度套构而成的。
(真题)原胞是晶体体积最小的重复单元。
对硅晶体,一个原胞中含有的原子数是:A.1个硅原子 *B.2个硅原子C.4个硅原子 D.8个硅原子(一个硅晶胞中有4体+3面+1角=8个硅原子)(自己猜的)金刚石结构的立方晶胞<100>晶向有(2)个原子,<110><111>晶向有(3)个原子,{100}面有(2)个原子,{110}面有(4)个原子,{111}面有(2)个原子闪锌矿结构:物质:GaAs、InSb、GaP、InAs、BSb、AlSb、GaSb、CdTe、ZnSe、ZnS、SiC结构特点1:类似于金刚石结构,Ga占据对角线上的原子、As占据顶角和面心。
结构特点2:套构成晶胞的两个面心立方分别由两种不同原子组成。
(3)纤锌矿结构:物质:ZnO、ZnS、CdS、HgS、CdSe、GaN、AlN、InN结构特点:由两类原子各自组成的六方排列的双原子层堆积而成。
化合物半导体的定义化合物半导体,这听起来好像是个特别高大上、很神秘的东西,对吧?其实啊,要是把它给掰扯明白喽,也没那么难。
咱先打个比方,就好比盖房子。
普通的半导体呢,就像是用单一材料盖的小房子,简单直接。
但化合物半导体就不一样啦,它就像是用几种不同的材料混合搭配起来盖的房子,这里面的花样可就多喽。
化合物半导体啊,就是由两种或者两种以上的元素组成的半导体材料。
这就像做菜似的,不是只用一种食材,而是把几种食材混合到一起,做出一道全新口味的菜。
你可能会想,为啥要这么干呢?这其中的好处可多啦。
就像团队合作一样,不同的元素组合到一起,就能够发挥出各自的优势,产生一些单个元素所没有的特性。
比如说,有些化合物半导体在处理高速信号方面特别厉害,就像是短跑健将一样,蹭蹭地就把信号给处理好了。
而有些呢,在光电转换上有着独特的本领,就好像是一个超级转换器,光能电能在它这儿转换得又快又好。
在我们的日常生活中,化合物半导体的身影可不少见呢。
就拿我们的手机来说吧,现在的手机功能那么强大,拍照能拍出那么清晰漂亮的照片,这背后就有化合物半导体的功劳。
它就像手机摄像头背后的一个小魔法师,悄悄地把光线处理得恰到好处,让照片的色彩更鲜艳,细节更清晰。
还有那些能让手机快速充电的技术,这里面也可能有化合物半导体在起着关键的作用。
它就像是一个能量的小管家,快速又高效地把电能安排得明明白白。
再说说照明领域吧。
现在的LED灯这么流行,又亮又节能。
这LED灯里面很多都是用化合物半导体做的呢。
它就像一个小小的发光精灵,把电能转化成光能的时候,几乎没有什么浪费。
而且还可以根据不同的需求,调整发出的光的颜色和亮度,就像一个百变星君似的。
不过呢,化合物半导体也不是那么容易就能完美搞定的。
就像调配一杯特别好喝的混合果汁,每种水果的比例都得拿捏得很准才行。
制造化合物半导体的时候,各种元素的比例、加工的条件等等都需要精心控制。
要是有一点点没弄好,就可能像做蛋糕的时候盐放多了一样,整个性能就大打折扣了。
