启哥的化合物半导体材料课程什么是化合物半导体第二代化合物半导体行业详解（砷化镓&磷化铟）0102030405总结第三代化合物半导体行业详解（碳化硅&氮化镓）第四代化合物半导体行业详解（氮化铝&氧化镓）什么是化合物半导体材料？它们有什么共同点和特点？•通常我们把硅和锗这样的单一元素半导体材料，称为第一代半导体材料，硅也是最常见用量最大的半导体材料，通常95%左右的半导体器件，都是由硅材料加工而来。
•如果该半导体材料，由两种或者两种以上的不同元素组成，统称为“化合物半导体”，比如碳化硅（SiC），氮化镓（GaN），氧化镓（Ga2O3）等。
•这些化合物半导体在特殊的应用领域比如光电，射频，功率，传感器等方面有着独特的优势，这些领域化合物半导体材料由于其自身材料特性的关系，用它做的器件有着远比硅材料做的器件有更强的性能。
•因此在硅材料逐渐逼近材料极限，再无潜力可挖的情况下，这些化合物材料渐渐被行业所重视，在新的舞台上展露头脚。
•比如近年来的碳化硅功率半导体逐渐替代硅功率在电动汽车，光伏，风电等领域大量应用，砷化镓器件做的各类射频器件，早已完成对硅材料的替代。
常见化合物半导体材料基础理化特性Ge GaAs InP SiC（4H）GaN AIN Ga2O3（β型）禁带宽度 1.120.67 1.43 1.3 3.3 3.34 6.1 4.9相对介电常数11.71613.112.59.79.88.510击穿场强0.30.10.60.5 2.5 3.328热导率 1.50.580.550.7 2.7 2.1 3.20.13-0.23电子迁移率14003900850054008501200135300能带特性间接间接直接直接间接直接间接间接•通常我们把禁带宽度大于2.2eV的宽禁带的碳化硅和氮化镓称为第三代半导体材料，而大于4eV的超宽禁带以及超窄禁带的材料称为第四代半导体材料，第三第四代这只是通俗说法，业内只提宽禁带，超宽禁带和超窄禁带。

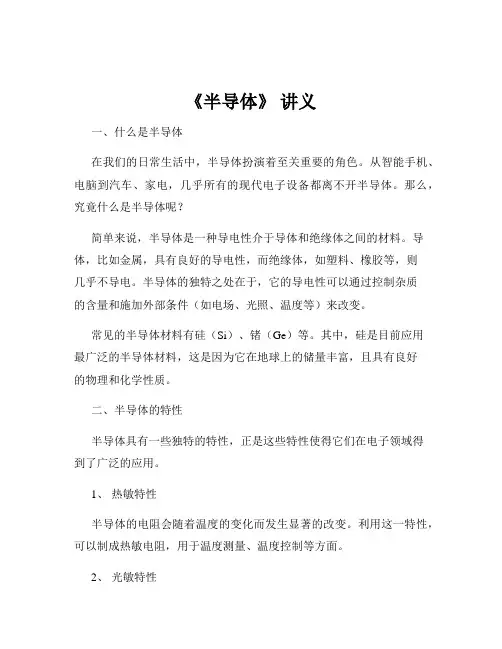

《半导体》讲义一、什么是半导体在我们的日常生活中，半导体扮演着至关重要的角色。
从智能手机、电脑到汽车、家电，几乎所有的现代电子设备都离不开半导体。
那么，究竟什么是半导体呢？简单来说，半导体是一种导电性介于导体和绝缘体之间的材料。
导体，比如金属，具有良好的导电性，而绝缘体，如塑料、橡胶等，则几乎不导电。
半导体的独特之处在于，它的导电性可以通过控制杂质的含量和施加外部条件（如电场、光照、温度等）来改变。
常见的半导体材料有硅（Si）、锗（Ge）等。
其中，硅是目前应用最广泛的半导体材料，这是因为它在地球上的储量丰富，且具有良好的物理和化学性质。
二、半导体的特性半导体具有一些独特的特性，正是这些特性使得它们在电子领域得到了广泛的应用。
1、热敏特性半导体的电阻会随着温度的变化而发生显著的改变。
利用这一特性，可以制成热敏电阻，用于温度测量、温度控制等方面。
2、光敏特性在光照的作用下，半导体的导电性会增强。
基于这一特性，我们有了光电二极管、太阳能电池等器件。
3、掺杂特性通过向纯净的半导体中掺入少量的杂质元素，可以显著改变其导电性。
例如，在硅中掺入磷元素可以形成 N 型半导体，掺入硼元素则形成 P 型半导体。
三、半导体的制造工艺要将半导体材料制成可用的电子器件，需要经过一系列复杂的制造工艺。
1、晶圆制备首先，需要从硅矿石中提炼出高纯度的硅，并将其制成单晶硅锭。
然后，通过切割等工艺将硅锭加工成薄而圆的晶圆。
2、光刻这是半导体制造中非常关键的一步。
通过在晶圆表面涂上光刻胶，然后用紫外线透过掩膜版对光刻胶进行曝光，未曝光的光刻胶会被去除，从而在晶圆表面形成所需的图案。
3、蚀刻利用化学或物理方法，将未被光刻胶保护的部分去除，从而在晶圆上形成电路的微观结构。
4、掺杂通过离子注入等方法，向晶圆中掺入杂质，形成不同类型的半导体区域。
5、封装将制造好的芯片进行封装，以保护芯片并提供与外部电路的连接接口。
四、半导体在集成电路中的应用集成电路是半导体技术的重要应用领域。
化合物半导体权威解释化合物半导体权威解释引言在科技发展的当今世界中，半导体技术无疑扮演着重要的角色，而其中又以化合物半导体备受瞩目。
化合物半导体是指由两个或多个元素组成的化合物，具备半导体特性。
本文将着重解释化合物半导体的概念、特性，以及其在科技领域的应用。
第一部分：化合物半导体的概念和特性1. 什么是化合物半导体？化合物半导体是由两个或多个元素通过化学反应形成的半导体材料。
与纯硅等单一元素半导体相比，化合物半导体由于其特殊的组合结构，具备一系列优越的性质。
2. 化合物半导体的特性2.1 带隙化合物半导体相较于单一元素半导体具有更大的能带隙。
能带隙指的是价带（valence band）和导带（conduction band）之间的能量差。
这使得化合物半导体能够在更广泛的光谱范围内吸收和发射光线，具备更高的光电转化效率。
2.2 良好的载流子迁移率化合物半导体因为其晶格结构和成分的差异，具备较高的载流子迁移率。
这意味着电子和空穴在化合物半导体中移动的速度更快，使得器件具备更高的工作效率和响应速度。
2.3 高饱和漂移速度饱和漂移速度是指在电场作用下，载流子达到饱和速度时的漂移速度。
化合物半导体由于其特殊的晶格结构和较大的能带隙，使得饱和漂移速度更高，从而在高频电子器件中具备更好的性能。
第二部分：化合物半导体的应用领域1. 太阳能电池化合物半导体因为其良好的光电转化效率和光吸收能力，成为太阳能电池领域的重要材料。
III-V族化合物半导体如氮化镓（GaN）和砷化镓（GaAs）可以实现高效率的光电转化。
2. 光电子器件化合物半导体在光电子器件领域有广泛的应用，例如激光二极管、光电传感器和光纤通信等。
砷化镓和磷化铟是典型的化合物半导体材料，具备优异的光电性能，使得这些器件能够实现高效率的光传输和信号处理。
3. 高速晶体管化合物半导体晶体管因为其较高的饱和漂移速度，被广泛应用于高速和高频电子器件中。
砷化镓高电子迁移率晶体管（HEMT）在通信和雷达系统中具备优异的性能，成为主流技术之一。

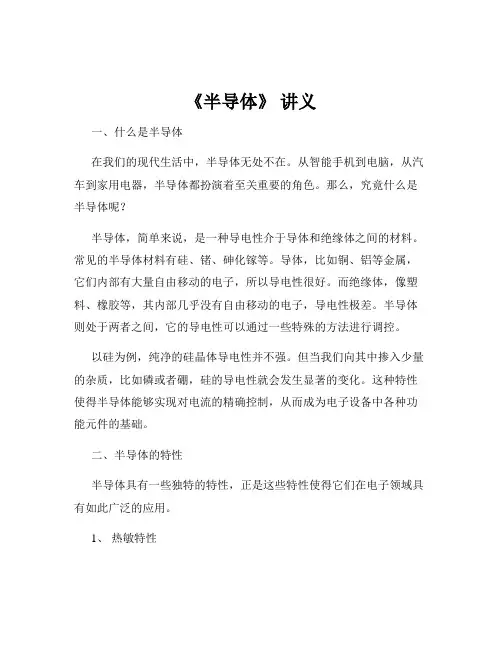

《半导体》讲义一、什么是半导体在我们的现代生活中，半导体无处不在。
从智能手机到电脑，从汽车到家用电器，半导体都扮演着至关重要的角色。
那么，究竟什么是半导体呢？半导体，简单来说，是一种导电性介于导体和绝缘体之间的材料。
常见的半导体材料有硅、锗、砷化镓等。
导体，比如铜、铝等金属，它们内部有大量自由移动的电子，所以导电性很好。
而绝缘体，像塑料、橡胶等，其内部几乎没有自由移动的电子，导电性极差。
半导体则处于两者之间，它的导电性可以通过一些特殊的方法进行调控。
以硅为例，纯净的硅晶体导电性并不强。
但当我们向其中掺入少量的杂质，比如磷或者硼，硅的导电性就会发生显著的变化。
这种特性使得半导体能够实现对电流的精确控制，从而成为电子设备中各种功能元件的基础。
二、半导体的特性半导体具有一些独特的特性，正是这些特性使得它们在电子领域具有如此广泛的应用。
1、热敏特性半导体的电阻会随着温度的变化而发生明显的改变。
利用这一特性，我们可以制造出热敏电阻，用于温度测量和控制。
2、光敏特性当半导体受到光照时，其导电能力会增强。
基于这一特性，我们有了光电二极管、太阳能电池等器件。
3、掺杂特性前面提到，向半导体中掺入少量的杂质可以极大地改变其导电性。
这使得我们能够根据不同的需求，制造出具有不同电学性能的半导体器件。
4、单向导电性半导体二极管具有单向导电性，只允许电流在一个方向上通过。
这在电路中用于整流、检波等方面。
三、半导体的制造工艺了解了半导体的基本概念和特性，接下来我们看看半导体是如何制造出来的。
半导体的制造是一个极其复杂且精密的过程，通常包括以下几个主要步骤：1、晶圆制备首先，需要制备出高纯度的硅晶圆。
这通常是通过将石英砂（主要成分是二氧化硅）经过一系列的化学反应和提纯工艺，得到高纯度的硅，然后将其拉制成圆柱形的单晶硅锭，再切割成薄片状的晶圆。
2、光刻这是半导体制造中最为关键的步骤之一。
在晶圆表面涂上一层光刻胶，然后通过光刻机将设计好的电路图案投射到光刻胶上。

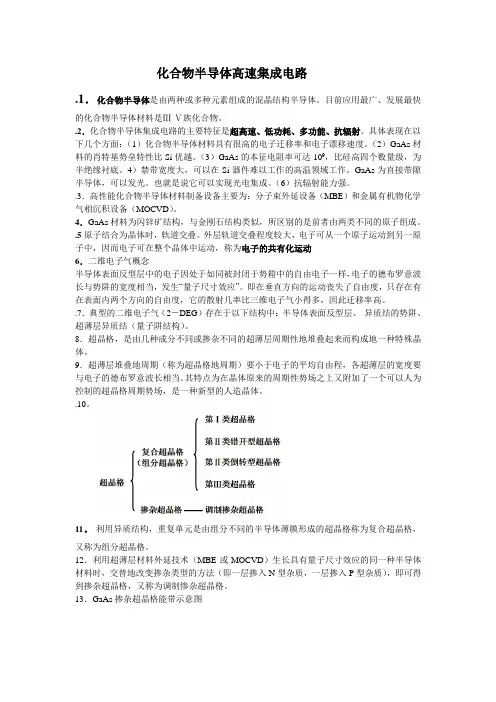

化合物半导体高速集成电路.1．化合物半导体是由两种或多种元素组成的混晶结构半导体。
目前应用最广、发展最快的化合物半导体材料是Ⅲ-Ⅴ族化合物。
.2．化合物半导体集成电路的主要特征是超高速、低功耗、多功能、抗辐射。
具体表现在以下几个方面：（1）化合物半导体材料具有很高的电子迁移率和电子漂移速度。
（2）GaAs材料的肖特基势垒特性比Si优越。
（3）GaAs的本征电阻率可达109，比硅高四个数量级，为半绝缘衬底。
4）禁带宽度大，可以在Si器件难以工作的高温领域工作。
GaAs为直接带隙半导体，可以发光。
也就是说它可以实现光电集成。
（6）抗辐射能力强。
.3．高性能化合物半导体材料制备设备主要为：分子束外延设备（MBE）和金属有机物化学气相沉积设备（MOCVD）。
4．GaAs材料为闪锌矿结构，与金刚石结构类似，所区别的是前者由两类不同的原子组成。
.5原子结合为晶体时，轨道交叠。
外层轨道交叠程度较大，电子可从一个原子运动到另一原子中，因而电子可在整个晶体中运动，称为电子的共有化运动6．二维电子气概念半导体表面反型层中的电子因处于如同被封闭于势箱中的自由电子一样，电子的德布罗意波长与势阱的宽度相当，发生“量子尺寸效应”。
即在垂直方向的运动丧失了自由度，只存在有在表面内两个方向的自由度，它的散射几率比三维电子气小得多，因此迁移率高。
.7．典型的二维电子气（2－DEG）存在于以下结构中：半导体表面反型层、异质结的势阱、超薄层异质结（量子阱结构）。
8．超晶格，是由几种成分不同或掺杂不同的超薄层周期性地堆叠起来而构成地一种特殊晶体。
9．超薄层堆叠地周期（称为超晶格地周期）要小于电子的平均自由程，各超薄层的宽度要与电子的德布罗意波长相当。
其特点为在晶体原来的周期性势场之上又附加了一个可以人为控制的超晶格周期势场，是一种新型的人造晶体。
.10。
11．利用异质结构，重复单元是由组分不同的半导体薄膜形成的超晶格称为复合超晶格，又称为组分超晶格。
ⅲ-ⅴ族半导体-回复以下是一篇关于[ⅲⅴ族半导体] 的文章，详细回答这个话题，包括定义、特性、应用、优势和未来发展等方面。
第一部分：简介[ⅲⅴ族半导体]在化学元素周期表中，第ⅲ和ⅴ族元素的元素编号分别为13-16，它们与其他元素的不同之处在于它们具有半满功函数（3.5-4.0eV），这使得它们成为半导体材料的理想选择之一。
ⅲⅴ族半导体是一类由第ⅲ族元素（如镓、铝、硼等）和第ⅴ族元素（如磷、砷、锑等）组成的化合物。
第二部分：特性和性能1. 晶体结构：ⅲⅴ族半导体通常采用锌刚石晶体结构，其中第ⅲ族元素占据八面体间隙，而第ⅴ族元素填充四面体间隙。
2. 带隙：ⅲⅴ族半导体的带隙宽度较窄，大约为0.5-2.0 eV，这使它们能够在可见光范围内吸收和发射光子。
3. 载流子：ⅲⅴ族半导体具有高载流子迁移率，电子和空穴的迁移率都很高，这意味着它们在光电和电子器件中具有高速度和高效率的优势。
4. 稳定性：ⅲⅴ族半导体具有较高的化学稳定性和热稳定性，可以在高温环境下工作。
第三部分：应用领域1. 光电子器件：由于ⅲⅴ族半导体能够在可见光范围内吸收和发射光子，它们广泛应用于光电子器件，如太阳能电池、光电传感器和激光器。
2. 红外探测器：ⅲⅴ族半导体对红外光具有高灵敏度，因此常用于红外探测器，用于热成像、安防监控和热传感应用等。
3. 雷达系统：由于ⅲⅴ族半导体具有高速度和高频率特性，它们被广泛应用于雷达系统中的射频放大器和功率放大器。
4. 太赫兹技术：ⅲⅴ族半导体在太赫兹波段具有优秀的光电性能，因此被用于太赫兹波段的光电器件和雷达系统。
第四部分：优势和未来发展1. 高效能量转换：ⅲⅴ族半导体具有高迁移率和高稳定性，可实现高效的能量转换，有望在新能源技术中得到广泛应用。
2. 光电子器件的多功能性：ⅲⅴ族半导体可以通过改变成分和结构来调节它们的光学和电学性能，使其在多个光电子器件中具备多功能性。
3. 集成光电子芯片：ⅲⅴ族半导体材料已经在光电子组件中得到广泛应用，并且未来有望实现在单一芯片上集成多种功能。
