【物理】中考第一次模拟考试精选测试卷测试卷(解析版)

中考物理一模试卷(有答案)一、单项选择题（每小题只有一个选项符合题目要求，每小题2分，共30分）1．（2分）下列估测数据，符含生活实际的是（）A．人体正常体温约为37℃B．人的步行速度约为10m/sC．一个鸡蛋的质量约为250gD．一台空调额定功率是50W2．（2分）中国高铁，移动支付，共享单车，“蛟龙号”潜水，当今中国，科技进步使生活更加便捷。

下列说法中正确的是（）A．“复兴”号高速列车因为速度很大所以惯性很大B．“蛟龙号”潜水器在海面下下潜过程中受到的浮力逐渐增大C．共享单车坐垫设计得较宽，目的是为了增大压强D．用手机进行移动支付时，利用了电磁波传递信息3．（2分）生活中有许多光现象，下列说法中正确的是（）A．凸透镜所成的实像一定是放大的B．黑板反光是由光的镜面反射引起的C．远视眼可用凹透镜制成的眼镜来矫正D．汽车夜间行驶时，应打开驾驶室内照明灯4．（2分）关于核能、地热能、潮汐能的说法，正确的是（）A．核燃料、地热能和潮汐能等都是可再生能源B．核能是清洁型能源，对人类不会造成任何危害C．目前核电站获得核能的途径是核裂变的可控链式反应D．地球上的核能、地热能和潮汐能都是来自太阳5．（2分）如图所示，将悬挂的乒乓球轻轻接触正在发声的音叉，乒乓球多次被弹开，关于此实验，下列说法错误的是（）A．音叉发出声音的响度越大，乒乓球被弹开的越远B．音叉发出声音的音调越高，乒乓球被弹开的越远C．本实验可以研究“声音是由于物体的振动而产生的”D．乒乓球被弹开的越远，说明音叉振动幅度越大6．（2分）两列火车并排停在站台上，小强坐在车厢中向另一列车厢观望。

突然，他觉得自己的列车开始缓缓地前进了，但是，“驶过”了旁边列车的车尾才发现，实际上他乘坐的列车还停在站台上。

下列说法正确的是（）A．小强感觉自己乘坐的列车前进了是以站台为参照物B．小强先后不同的感觉是因为他选择的参照物不同而造成的C．小强发现自己乘坐的列车还停在站台上是以旁边列车的车尾为参照物D．小强发现自己乘坐的列车还停在站台上是以并排列车上的乘客为参照物7．（2分）如图所示的实例中，关于增大和减小摩擦或压强的应用，说法不正确的是（）A．甲中给自行车后轴上机油，是为了减小摩擦B．乙中自行车的刹车装置，通过增大压力增大摩擦C．丙中吸管一端切成斜口，通过增大压力增大压强D．丁中起重机通过履带与地面接触，通过增大受力面积减小压强8．（2分）春秋战国时期，在华夏大地上就出现了有关吸铁磁石的记载。

一、初三物理欧姆定律易错压轴题（难）1．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．2．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.14 2________ 3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，==⨯=,当他移动滑片至电流表指此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：3．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI=） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A 的示数I x．③000xxx x xU U I RRI I I===．故答案为（1）URI=；（2）甲乙；（3）①如电路图；②a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A的示数I x．③00xI RI．4．小华为了探究“电流与电阻的关系”设计了如图甲所示的电路，其中电源电压恒为3V ，R x 的备选电阻有5Ω、10Ω、15Ω和20Ω各一个。

湖北省赤壁市九年级下学期第一次模拟（调研）考试物理考试卷（解析版）（初三）中考模拟姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分【题文】煌煌同学在看到南方雪灾报道中如图车上结起的冰柱现象和雾凇现象产生疑惑，请你帮助他解决两个现象产生的原因是（）A．前者是由液化形成的；后者是由凝固形成的B．前者是由凝固形成的；后者是由凝华形成的C．前者是由凝固形成的；后者是由升华形成的D．前者是由凝华形成的；后者是由凝固形成的【答案】B【解析】试题分析：冰柱现象是由于水凝结成冰形成的，属于凝固；雾凇现象是水蒸气直接凝华形成的，所以A、C 、D错误，B正确。

考点：物态变化。

点评：物态变化和实际生活联系很紧密，此题考查学生利用物态变化中的汽化液化，熔化凝固、升华凝华解决自然现象的能力。

【题文】鸡尾酒是由几种不同的酒调配而成的，经过调配后不同的酒界面分明，这是因为不同颜色的酒具有不同的 ：A. 重力B. 质量C. 体积D. 密度【答案】D【解析】试题分析：鸡尾酒经调配后“不同颜色的酒界面分明“，是因为不同颜色的酒密度不同，也就是每层密度不同，密度最大的在最下层．密度最小的在最上面．解：鸡尾酒是由几种不同的酒调配而成的，由于酒的浓度、成份不同，所以密度不同，经过调配后，不同颜色的酒界面分明，密度最大的在最下层，密度最小的在最上面．酒的分层与重力、质量和体积无关．故选D．【点评】此题可以根据物体的浮沉分析，假如三种酒混合在一起分成三层，可以这样理解：以中间的酒为标准，上面的酒相当于漂浮，下层的酒相当于下沉．【题文】图所示四个声现象中，哪两个可以用相同的声学知识解释：评卷人得分A. 甲和乙B. 乙和丙C. 丙和丁D. 甲和丙【答案】D【解析】试题分析：声音的传播需要介质，太空和真空罩中都没有空气，不能传播声音，甲和丙都应用了相同的声学知识，所以正确；乙中用发声的音叉接触水面，水花四溅说明发声的物体都在振动，丁中利用的是回声定位。

2023年中考第一模拟考试卷01（解析版）初中物理（考试时间：90分钟试卷满分：100分）第Ⅰ卷选择题一．选择题（本题共16小题，每小题2分，共32分。

在每小题给出的四个选项中，只有一项是符合题目要求的）1．如图所示，某校八年级同学正在举行升旗仪式。

由图及日常生活经验，可以推断，该校旗杆的高度约为（）A．4m B．7m C．10m D．12m【答案】B。

【解答】解：中学生的身高在170cm左右，由图知，旗杆的高度接近中学生身高的4倍，所以在7m左右，故B正确，ACD错误。

故选：B。

2．“熄灯一小时，低碳你我行”。

熄灯后，小亮利用黑暗的环境，用手电筒做了有趣的物理实验——手影。

下列成语描述的光学现象中，与“手影”形成原理相同的是（）A．杯弓蛇影B．立竿见影C．镜花水月D．海市蜃楼【答案】B。

【解答】解：“手影”形成原理是光在同种均匀介质中沿直线传播；A、杯弓蛇影，属于平面镜成像，是由光的反射形成的，故A错误；B、立竿见影，是由光的直线传播形成的，故B正确；C、镜花水月，属于平面镜成像，是由光的反射形成的，故C错误；D、海市蜃楼，是由光的折射形成的，故D错误。

故选：B。

3．如图甲是0～10℃范围内水的密度随温度变化的图象。

图乙是用玻璃瓶、水和细管制作的一个“水温度计”。

用此“水温度计”测量温度，下列说法正确的是（）A．当水的密度为0.9999g/cm3时，其温度一定为1℃B．温度为4℃时“水温度计”中水的体积最大C．温度从0℃上升至10℃过程中，“水温度计”中水的质量先变大后变小D．温度从0℃上升至10℃过程中，“水温度计”细管中的水柱先降低后升高【答案】D。

【解答】解：A、当水的密度为0.9999g/cm3时，其温度不一定为1℃，故A错误。

B、温度为4℃时“水温度计”中水的密度最大，体积最小，故B错误。

C、温度从0℃上升至10℃过程中，“水温度计”中水的质量不变，故C错误。

D、温度从0℃上升至10℃过程中，水的密度先变大，然后变小，故“水温度计”细管中的水柱先降低后升高，故D正确。

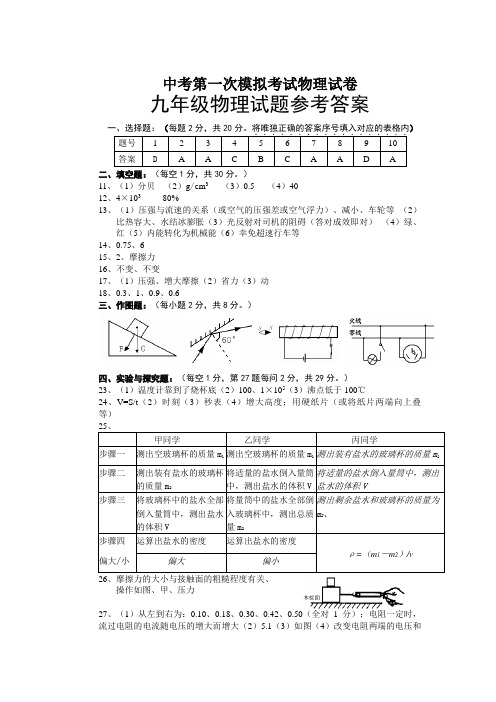

中考第一次模拟考试物理试卷九年级物理试题参考答案一、选择题：（每题2分，共20分。

将唯独正确的答案序号填入对应的表格内．．．．．．．．．．．．．．．．．．）题号 1 2 3 4 5 6 7 8 9 10答案 D A A C B C A A D A二、填空题：（每空1分，共30分。

）11、（1）分贝（2）g/c m3（3）0.5 （4）4012、4×10380%13、（1）压强与流速的关系（或空气的压强差或空气浮力）、减小、车轮等（2）比热容大、水结冰膨胀（3）光反射对司机的阻碍（答对成效即对）（4）绿、红（5）内能转化为机械能（6）幸免超速行车等14、0.75、615、2、摩擦力16、不变、不变17、（1）压强、增大摩擦（2）省力（3）动18、0.3、1、0.9、0.6三、作图题：（每小题2分，共8分。

）四、实验与探究题：（每空1分，第27题每问2分，共29分。

）23、（1）温度计靠到了烧杯底（2）100、1×105（3）沸点低于100℃24、V=S/t（2）时刻（3）秒表（4）增大高度；用硬纸片（或将纸片两端向上叠等）甲同学乙同学丙同学步骤一测出空玻璃杯的质量m1测出空玻璃杯的质量m1测出装有盐水的玻璃杯的质量m1步骤二测出装有盐水的玻璃杯的质量m2将适量的盐水倒入量筒中，测出盐水的体积V将适量的盐水倒入量筒中，测出盐水的体积V步骤三将玻璃杯中的盐水全部倒入量筒中，测出盐水的体积V将量筒中的盐水全部倒入玻璃杯中，测出总质量m2测出剩余盐水和玻璃杯的质量为m2、步骤四运算出盐水的密度运算出盐水的密度ρ=（m1－m2）/v偏大/小偏大偏小操作如图、甲、压力27、（1）从左到右为：0.10、0.18、0.30、0.42、0.50（全对1分）；电阻一定时，流过电阻的电流随电压的增大而增大（2）5.1（3）如图（4）改变电阻两端的电压和流过的电流，多次测量取平均值（5）如图中任一个五、解答题：（第28题6分、第29题7分，共13分。

初三人教版中考物理一模试卷新版一、选择题（每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．1．（3分）下列有关声现象的说法正确的是（）A．敲击大石头发声时，大石头没有振动B．利用超声波清洗眼镜，说明声音可以传递信息C．吉他琴弦有粗有细，一般细的琴弦是高音弦D．在城市主要道路两边安装噪声监测仪，可以减弱噪声2．（3分）下列有关运动和力的关系中，正确说法是（）A．子弹从枪膛射出后能继续前进是因为子弹的惯性大于阻力B．小张沿水平方向用力推地上的桌子没推动，推力等于桌子受到的摩擦力C．一茶杯静止在水平桌面上，茶杯对桌面的压力和桌面对茶杯的支持力是一对平衡力D．踢出去的球在空中运动的过程中，球的重力没有做功3．（3分）现代生产生活中需要各种各样的材料，下列说法不正确的是（）A．塑料是绝缘体用来制作电源插座的外壳B．液态氢密度小用来作为火箭发动机的燃料C．水的比热容较大用来冷却汽车发动机D．有些半导体材料对光比较敏感，可以用来制造光敏电阻4．（3分）如图所示，小明将蜡烛、凸透镜（f＝10cm）、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的判断和操作（每次操作均在如图基础上），下列说法正确的是（）A．根据图中凸透镜成像原理可制成投影仪B．蜡烛和光屏位置不动，将凸透镜移至40cm 刻度线处，光屏上可得到清晰等大的像C．小明把一副近视眼镜放在蜡烛和透镜之间，只向右移动光屏，光屏上可再次成清晰的烛焰像D．将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立放大的烛焰像5．（3分）如图所示的实验所体现的原理和它对应的应用关系不正确的是（）A．微小压强计B．汽油机C．动圈式话筒D．电动机6．（3分）如图所示，电源电压为6V，定值电阻R＝20Ω，在S闭合的情况下，下列说法正确的是（）A．不能在a、b两点间接入一个电流表B．在a、b两点间接入一个合适的电压表时，电压表无示数C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光D．在a、b两点间接入一个10Ω的电阻，该电阻消耗的电功率为0.4W7．（3分）如图是甲、乙、丙三种物质的质量与体积的关系图象，若用甲、乙、丙三种物质制成质量相同的实心小球（m甲＝m乙＝m丙），把它们分别轻轻放入三个装满水的相同烧杯中，静止时，下列说法正确是（）A．三个小球体积大小：V甲＞V乙＞V丙B．三个小球受到的浮力大小：F甲＝F乙＜F丙C．三个烧杯底部对水平地面的压强：p甲＞p乙＞p丙D．若在放丙球的烧杯中加盐，球稳定后，丙球受到的浮力变大二、填空题（每空1分，共21分）8．（3分）夏日小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气形成（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”，“白气”实质是（选填“水蒸气”或者“小水珠”或“小冰晶”）；冰棒含嘴里过了一会感觉到凉快是由于冰棒（填物态变化名称）吸热所致。

中考物理一模试卷(含答案)一、选择题1．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。

当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是（）A．电流表示数变小、电压表示数增大B．小灯泡亮度不变，电流表示数不变C．电流表示数变小，电路消耗的总功率不变D．电压表示数不变，变阻器消耗的功率变小2．如图，用一始终与斜面平行的推力F把物体从底部匀速推到斜面顶端，若物体的质量为m，斜面的长为L，倾角为α，则下列说法正确的是A．重力G做功W＝mgLB．物体一共受到两个力的作用C．物体受到的合力为零D．斜面的倾角越大，推力F越小3．炎热的夏季，在无风的环境中，剥开冰棒纸后，可以看到冰棒周围会冒“白气”，小明和小强分别画出如图的甲、乙两幅图描绘冰棒周围冒“白气”的情形。

下列说法中正确的是（）A．图甲描绘符合实际，“白气”属于凝华现象B．图乙描绘符合实际，“白气”属于液化现象C．图甲描绘符合实际，“白气”属于升华现象D．图乙描绘符合实际，“白气”属于汽化现象4．能量是物理学中极其重要的一个基本概念，关于能量的说法全部正确的是①做功可以引起能量改变，根据做功的多少可以衡量能量变化的多少②热传递可以引起能量的变化，根据吸收或放出的热量的多少可以衡量能量的变化量③能量的形式多种多样，不同形式的能量间可以无条件地相互转化④不同的物体之间，能量可以无条件地随意转移⑤做饭时燃烧天然气，这是将天然气这种物质转变成能量，即用掉了物质生成了能量⑥电路中通过电流时，能量发生了转化，电源消耗的能量等于各部分电路中获得的总能量A．③④⑤B．①②⑥C．②④⑥D．①③⑤5．如图所示，将滑动变阻器的滑片P从某一位置移动到另一位置，则电压表的示数由8V 变为6V，电流表示数相应由0.4A变成0.6A，那么定值电阻R0的电功率改变量为(不计温度对电阻的影响，电源电压保持不变)()A．0.4W B．0.8W C．2W D．4W6．北京世博园周边道路安装了92根智慧灯杆，智慧灯杆除了照明还具有许多其他功能，如噪声监测、无线Wi﹣Fi、视频监控充电等．关于智慧灯杆，下列说法正确的是( )A．无线Wi﹣Fi是利用超声波传递信息的B．噪声监测功能可以在传播过程中减弱噪声C．用智慧灯杆给电动汽车充电时，智慧灯杆相当于电源D．智慧灯杆工作时消耗的电能属于一次能源7．下列说法正确的是（）A．物体受到的力越大，运动速度就越大B．绕地球匀速转动的卫星受到平衡力作用C．单摆的摆球摆动到最高点时，如果外力全部消失，摆球将静止D．弹簧具有弹性势能8．如图甲是某款手持式电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R 是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。

西安高新一中初中校区中考物理第一次模拟考试模拟试题（含答案）【5套试卷】中考物理一模模拟考试试卷一、选择题（本题20小题，每题3分，共60分）1．（3分）下列属于光的色散现象的是（）A．立竿见影B．镜花水月C．海市蜃楼D．雨后彩虹2．（3分）下列关于光学知识的说法中，正确的是（）A．老花镜是利用凹透镜对光的发散作用使物体的像成在视网膜上B．近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上C．照相机利用凸透镜成正立、缩小的实像的原理制成的D．放大镜利用凸透镜成正立、放大的实像的原理制成的3．（3分）下列现象中属于升华现象的是（）A．深秋，路边草上的霜B．夏天，吃冰棒凉快C．冬天出现的浓雾D．结冰的衣服时间久了也能干4．（3分）下列关于功、内能和热量的描述中正确的是（）A．物体的温度不变，内能一定不变B．做功和热传递都能改变物体的内能C．温度高的物体含有的热量比温度低的物体多D．热量总是从内能大的物体向内能小的物体传递5．（3分）航空母舰上的飞机起飞时，由于跑道距离有限，可采用蒸汽弹射来帮助飞机迅速起飞所需要的速度，我国正在加紧研制这项技术力争在后续的航母中投入使用，蒸汽弹射是将水蒸气的内能转化为飞机的动能，转化效率约为9%，对于蒸汽弹射以下说法正确的是（）A．功率大、效率高B．功率大、效率低C．功率小、效率高D．功率小、效率低6．（3分）下列四组连线，不完全正确的是（）A．冬天玻璃上出现窗花﹣﹣凝华夏天湿衣服晒干﹣﹣汽化B．闻其声知其人﹣﹣音色不同风吹树叶哗哗响﹣﹣振动发声C．近视镜﹣﹣凹透镜照相机镜头﹣﹣凸透镜D．发电机﹣﹣通电线圈在磁场中受力转动磁悬浮列车﹣﹣利用磁极间的相互作用7．（3分）如图所示，人沿水平方向拉牛。

但没有拉动。

其中说法正确的是（）A．绳拉牛的力与牛拉绳的力是一对平衡力B．绳拉牛的力与地面对牛的摩擦力是一对平衡力C．绳拉牛的力小于牛拉绳的力D．绳拉牛的力小于地面对牛的摩擦力8．（3分）有一块砖先平放在地面上，然后再将砖块侧放在地面上，最后竖直放在地面上。

一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。

九年级物理第一次中考模拟试卷一、选择题(本题共12小题，每题2分，共24分．每小题给出的四个选项中只有一个选项正确) 1．下列关于声音的说法中正确的是A ．在真空中声音传播得最快B ．声源振动的频率影响声音的响度C ．“闻其声而知其人”主要是根据声音的音调来判断的D ．声音是由物体振动产生的 2．下列现象发生的过程中，吸收热量的一组是(1)春天，冰雪融化汇成溪流 (2)夏天，从冰箱里面拿出来的饮料罐“出汗” (3)秋天，清晨的雾在太阳出来后散去 (4)冬天，室外草地上出现了霜 A ．(1)(2) B ．(2)(4) C ．(3)(4) D ．(1)(3) 3．下列现象由光的折射形成的是A ．小孔成像B ．站在岸上的人看到水中的鱼C ．树在水中的倒影D ．日食的形成 4．物体置于焦距为10cm 的凸透镜前，得到了一个放大的像 A ．若像是正立的，那么物体到凸透镜的距离大于20cm B ．若像是正立的，那么物体到凸透镜的距离大于10cm ，而小于20cm C ．若像是倒立的，那么物体到凸透镜的距离大于10cm ，而小于20cm D ．若像是倒立的，那么物体到凸透镜的距离小于20cm5．使用杠杆能为我们的生活带来方便．如图1所示，以下属于费力杠杆的是6．下列关于内能和热传递的说法，正确的是A ．0℃的冰块没有内能B ．发生热传递时，热量是从高温物体传到低温物体C ．运动越快的物体内能越大D ．发生热传递时，热量总是从内能大的物体转移到内能小的物体 7．下列能源中属于可再生能源的是A ．风能B ．核能C ．石油D ．天然气 8．下列四种做法，符合安全用电原则的是A ．将开关安装在灯泡和零线之间B ．发生触电事故后，先切断电源再救人C ．用湿抹布擦拭正亮着的台灯灯泡D ．使用测电笔时，手与笔尖金属体接触9．标有“6V 3W ”的甲灯和“12V 12W ”的乙灯，并联接在6V 的电源上（假设灯丝电阻不变），以下说A ．钳子B ．独轮车C ．羊角锤D ．筷子图1法正确的是A.甲、乙两灯消耗的电能之比是1:4B.甲、乙两灯的电阻之比是1:2C.通过甲、乙两灯的电流之比是1:2D.甲、乙两灯的实际电功率之比是1:1 10．下图2是有关电与磁实验的装置图，能探究影响电流的磁场强弱因素的是11．如图3所示,是汽车油量表的工作原理图。
