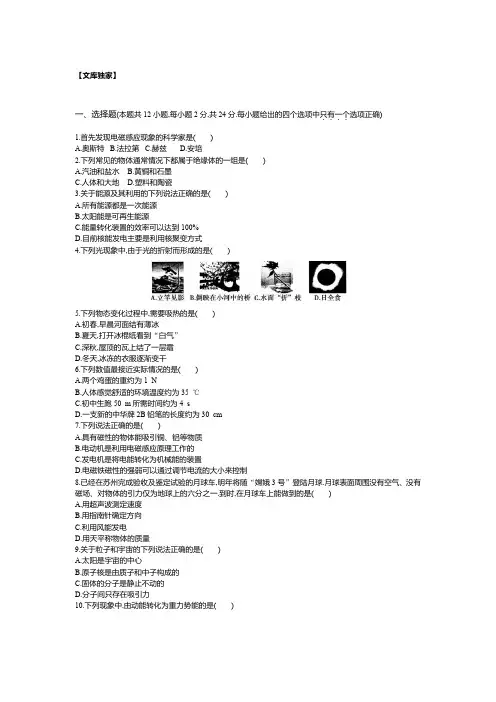

【文库独家】一、选择题(本题共12小题,每小题2分,共24分.每小题给出的四个选项中只有一个选项正确)．．．．1.首先发现电磁感应现象的科学家是()A.奥斯特B.法拉第C.赫兹D.安培2.下列常见的物体通常情况下都属于绝缘体的一组是()A.汽油和盐水B.黄铜和石墨C.人体和大地D.塑料和陶瓷3.关于能源及其利用的下列说法正确的是()A.所有能源都是一次能源B.太阳能是可再生能源C.能量转化装置的效率可以达到100%D.目前核能发电主要是利用核聚变方式4.下列光现象中,由于光的折射而形成的是()5.下列物态变化过程中,需要吸热的是()A.初春,早晨河面结有薄冰B.夏天,打开冰棍纸看到“白气”C.深秋,屋顶的瓦上结了一层霜D.冬天,冰冻的衣服逐渐变干6.下列数值最接近实际情况的是()A.两个鸡蛋的重约为1NB.人体感觉舒适的环境温度约为35℃C.初中生跑50m所需时间约为4sD.一支新的中华牌2B铅笔的长度约为30cm7.下列说法正确的是()A.具有磁性的物体能吸引铜、铝等物质B.电动机是利用电磁感应原理工作的C.发电机是将电能转化为机械能的装置D.电磁铁磁性的强弱可以通过调节电流的大小来控制8.已经在苏州完成验收及鉴定试验的月球车,明年将随“嫦娥3号”登陆月球.月球表面周围没有空气、没有磁场、对物体的引力仅为地球上的六分之一.到时,在月球车上能做到的是()A.用超声波测定速度B.用指南针确定方向C.利用风能发电D.用天平称物体的质量9.关于粒子和宇宙的下列说法正确的是()A.太阳是宇宙的中心B.原子核是由质子和中子构成的C.固体的分子是静止不动的D.分子间只存在吸引力10.下列现象中,由动能转化为重力势能的是()11.1648年帕斯卡做了著名的“裂桶实验”,如图所示.他在一个密闭的、装满水的木桶桶盖上插入一根细长的管子,然后在楼房的阳台上往管子里灌水.结果,只灌了几杯水,桶竟裂开了.该实验现象说明了决定水内部压强大小的因素是()A.水的密度B.水的深度C.水的体积D.水的重力12.水平地面上竖直放有一实心铜圆柱体,它对水平地面的压强为p1,在它底部中央开孔后,它对水平地面的压强为p2.孔的形状和大小如图甲所示,其中EFGH为底部孔口.孔的形状和大小与按图乙所示对称切割正方体形成的几何体的形状和大小一样(具体方法是沿四边形ABFE所在平面和四边形DCGH所在平面将正方体对称截去两块).已知正方体中线段AB的长度为圆柱体高的一半,AB=EF=2EH.关于p1与p2大小的判断,正确的是()A.p1<p2B.p1=p2C.p1>p2D.以上三种情况都有可能二、填空题(本题共11小题,每空1分,共25分)13.家庭照明电路中的用电器间是(串联/并联)连接的;使用测电笔检测电路时,若氖管发光,表明测电笔的笔尖接触的是(零/火)线.14.丝绸与玻璃棒相互摩擦后,玻璃棒带(正/负)电,将丝绸靠近带负电的轻质小球时会相互(排斥/吸引).15.“钻木”能“取火”,说明可以改变物体的内能;“烤火”能“取暖”,说明可以改变物体的内能.16.敲击鼓面,在听到鼓声时,还可看见鼓面上小纸团在跳动,说明鼓声是由于鼓面的产生的;鼓面的越大,鼓声的响度越大.17.如图所示,用尺快速击打最下面的棋子,最下面的棋子被击后飞出去,说明力可以改变物体的;上面的棋子仍然留在原处(且在重力的作用下下落),是因为棋子具有.18.苏州市已开展对空气中PM2.5浓度的监测工作.PM2.5是指大气中直径小于或等于2.5微米的颗粒物,它们在空中做无规则运动,很难自然沉降到地面,吸入后会进入血液对人体形成危害.室外空气中的PM2.5主要来自矿物燃料燃烧的排放,室内空气中的PM2.5主要来自吸烟产生的烟雾.PM2.5在空中的运动(属于/不属于)分子的热运动;有效减小PM2.5在空气中浓度的做法是.19.2012年4月28日,苏州轨道交通一号线正式开通试运营.一号线起点位于苏州吴中区木渎站,终点为工业园区钟南街站,共二十四站,横跨苏州六个区,全程约26km,列车全程行驶总时间约为45分钟.列车全程行驶的平均速度约为km/h,坐在行驶列车上的乘客相对于车站是(静止/运动)的.20.用天平和量筒测量某金属块的密度.(1)在调节天平平衡时,将游码移到横梁标尺的0刻度线上,此时指针偏向分度盘的左侧,要使天平平衡,应将横梁右端的平衡螺母向(左/右)移动;(2)用调节好的天平称金属块的质量,当天平平衡时,右盘中的砝码和游码位置如图甲所示,则金属块的质量为g;(3)用量筒测金属块的体积,如图乙所示,则金属块的体积为cm3;(4)利用密度计算公式算出金属块的密度为g/cm3.21.用大小为10N的水平推力推静止在水平地面上的桌子,但没有推动,桌子受到的摩擦力(小于/等于/大于)10N.假如运动的物体所受的一切外力同时消失,它将.22.将一实心小物块轻轻放入装满水的烧杯中,物块漂浮在水面上,有1/4的体积露出水面,从烧杯中溢出的水重为1N.则物块漂浮时与未放入物块时相比较,烧杯中的水对烧杯底部的压力将(减小/不变/增大);若用与物块相同材料制成一个1m3的实心物体,其质量为kg.23.如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置(足够长).实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上,并且大致在;当烛焰离凸透镜20cm时,在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像,随着蜡烛的燃烧,可观察到光屏上的像向(上/下)移动;移动蜡烛,使烛焰离凸透镜10cm,再移动光屏,(能/不能)在光屏上得到一个清晰的烛焰的像.三、解答题(本题共7小题,共51分.解答25、26、27题时应有解题过程)24.(8分)按照题目要求作图:(1)如图甲所示,用细绳悬挂的重50N的物体静止在空中,画出它所受重力G和拉力F的示意图.(2)如图乙所示,AO为入射光线,O为入射点,MN是法线.根据光的折射特点在图中画出折射光线,并用字母γ表示折射角.(3)请标出图丙中通电螺线管的N极和它附近静止小磁针的N极.(4)在图丁中,画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂l.21B25.(6分)某家庭需要将50kg、20℃的水加热到60℃作为生活用热水,他们利用煤气灶烧水,需燃烧0.8kg 煤气.已知煤气的热值q=4.2×107J/kg,水的比热容c=4.2×103J/(kg·℃).求:(1)50kg、20℃的水加热到60℃需吸收的热量;(2)完全燃烧0.8kg煤气放出的热量;(3)煤气灶烧水的效率.26.(8分)建筑工地上,工人用如图所示的装置将重为230N的建材从地面匀速送到6m高处,所用拉力为125 N,时间为20s.求:(1)工人做的有用功;(2)工人做的总功;(3)此过程中该装置的机械效率;(4)工人做功的功率.27.(7分)下表为一台电热水器的铭牌(有一项内容模糊不清),电热水器内部简化电路如图所示,R1和R2均为电热丝.电源频率50Hz(1)低温挡正常工作时的额定功率;(2)中温挡正常工作10分钟产生的热量;(3)高温挡正常工作时的额定电流.28.(6分)星期天天气很热,小明和小华在开着空调的书房内认真地复习功课.傍晚时分,小明打开灯泡上标有“PZ220—40”字样的台灯时,发现台灯发光较昨天暗了.小明猜想:主要是灯丝的升华造成的,依据是:由于灯丝升华,灯丝的横截面积变小,电阻变大,而台灯两端电压不变,由公式P=可知功率变小,因此灯变暗了;小华猜想:主要是电路的负荷增大造成的,依据是:由于许多家庭开了空调,电路的负荷增大了,总电流变大,输电线上有电阻,导致台灯两端的电压降低,而灯丝电阻不变,由公式P=可知功率变小,因此灯变暗了.(1)小明为了验证自己的猜想,他在爸爸的指导下用新的相同规格的灯泡替代原来的灯泡,观察到新的灯泡亮度与原来的那只灯泡亮度基本一样,说明小明的猜想是(正确/错误)的;(2)请你设计一个方案,验证小华的猜想是否正确.简要做法:;如何判断:.29.(6分)在探究影响滑动摩擦力大小的因素的实验中,某学生通过增减放在木块上的砝码重来改变木块对水平面的压力,用弹簧测力计沿水平方向拉动木块,使它在粗糙程度不同的水平面上做匀速直线运动(此时弹簧测力计的示数等于木块所受滑动摩擦力的大小),该学生进行了三组实验,并记录有关数据如表一、表二、表三所示.(1)分析比较表一(或表二、表三)中的数据,可得出的初步结论是:;(2)分析比较序号,可得出的初步结论是:当压力相同时,接触面越粗糙,滑动摩擦力越大;(3)进一步综合分析比较表一、表二、表三中的数据,归纳得出结论:.30.(10分)按图示的电路图做“测量小电灯的功率”的实验.所用器材有:标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表(量程为0~0.6A、0~3A)、电压表(量程为0~3V、0~15V)、开关及导线若干.(1)某学生在实验时,把电流表与电压表的位置交换连接了,闭合开关后会造成.(填选项前的字母)A.电流表烧坏B.电压表烧坏C.小电灯烧坏D.小电灯不亮(2)另一学生按图连接电路后,闭合开关,将滑动变阻器的滑片移到最左端时,灯不亮,电压表有较大的示数.经检查,导线连接完好,则电路故障是:.排除该故障换用新元件后,闭合开关时,观察到灯闪亮一下后立即熄灭,该学生在操作过程中的不当之处是:.(3)小明同学按电路图正确连接电路后,闭合开关,从大到小调节滑动变阻器的阻值,并将正确操作下的电①通过上表数据,可算得小电灯的额定功率为W,还可得出关于灯丝电阻的结论是:;②当小电灯正常工作时,连入电路的滑动变阻器的阻值为Ω.③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端,两灯消耗的总功率为W.(4)若电压表的0~15V量程已损坏,只能使用0~3V量程,其他器材不变,如何测出小电灯的额定功率?①在虚线框中画出测量电路图;②若小电灯两端最大可加4.5V电压,为保证实验时你所设计的测量电路中各元件的安全,参照小明的实验数据,估算滑动变阻器接入电路的阻值范围应为Ω~Ω.一、选择题1.B A选项奥斯特发现了电流的磁效应;B选项法拉第首先发现了电磁感应现象;C选项赫兹最早用实验证明了电磁波的存在;D选项安培发现了磁场对电流有力的作用,故选B.评析物理学史也是物理考试中经常出现的一类题型,要求学生熟记著名科学家的贡献.2.D在所列举的常见物体中,汽油、塑料和陶瓷属于绝缘体;盐水、黄铜、石墨、人体和大地属于导体,故选D.评析本题考查学生对生活中常见导体和绝缘体的了解,平时要多注意生活和物理知识之间的联系,注重知识的积累.3.B A选项所有能源都是一次能源,显然不对,比如电能就是二次能源,需要消耗一次能源来获得;C选项能量转化装置在发生能量转化时会有能量损失,效率不可能达到100%;D选项中,目前核能发电主要是利用核聚变方式是错误的,目前核能发电主要是利用核裂变方式,故选B.4.C A选项立竿见影是光的直线传播形成的;B选项倒映在小河中的桥是光的反射形成的;C选项水面“折”枝是光的折射现象;D选项日全食是光的直线传播形成的,故选C.5.D A选项初春,早晨河面结有薄冰是凝固现象,凝固放热;B选项夏天,打开冰棍纸看到“白气”是液化现象,液化放热;C选项深秋,屋顶的瓦上结了一层霜是凝华现象,凝华放热;D选项冬天,冰冻的衣服逐渐变干是升华现象,升华吸热,故选D.6.A B选项人体感觉舒适的环境温度约为23℃;C选项初中生跑50m所需时间约为7s;D选项一支新的中华牌2B铅笔的长度约为20cm;两个鸡蛋质量约为100g,其重力约为G=0.1kg×10N/kg=1N,所以选A.评析对一些实际物理量数值要能正确估测,对物理量单位要有初步的认识.7.D A选项具有磁性的物体能吸引铁、钴、镍等物质;B选项电动机是利用磁场对电流有力的作用原理工作的;C选项发电机是将机械能转化为电能的装置;D项电磁铁磁性强弱与电流大小有关,可以通过调节电流大小来控制其磁性强弱,故选D.8.D题干明确说明月球表面周围没有空气、没有磁场、对物体的引力仅为地球上的六分之一.因为月球表面周围没有空气,所以不能形成风,同时由于声音的传播需要传声介质,所以不能用超声波测定速度,A、C选项错误;因为没有磁场,所以不能用指南针确定方向,B选项错误;因为月球上对物体有引力,所以可以根据杠杆平衡条件,用天平称物体的质量,故D选项正确.9.B A选项太阳不是宇宙的中心;C选项分子在永不停息地做无规则运动,固体的分子也是运动的;D选项分子间存在着相互作用的吸引力和排斥力,且同时存在,同时消失,A、C、D选项都错误,故选B.10.C A选项动车匀速上坡时,动能不变,重力势能增加,不能说动能转化为重力势能;B选项脚踩滑板从高处滑下时,重力势能减少,动能增加,重力势能转化为动能;C选项滚摆自下而上运动时,动能减少,重力势能增加,动能转化为重力势能;D选项火箭加速升空,动能、重力势能均增大,故选C.11.B当往管子里灌水时,木桶所处的深度明显增加,结果,只灌了几杯水,桶竟裂开了,说明决定液体内部压强大小的因素是水的深度.故选B.12.A设AB=EF=2EH=a,圆柱体底面积为S,则圆柱体的高h=2a,当实心铜圆柱体竖直放在水平地面上时p1=ρg·2a;当在它底部中央开孔后,它对水平地面的压强为p2=F'/S'=G'/S'=ρ(S·2a-3a3/4)g/(S-a2/2)=2ρag(S-)/(S-a2/2)>2ρag,即p1<p2,故选A.评析本题是一个选择题,实质上是一个小综合题,最好的做法就是将两个量用表达式计算出来进行大小比较判断.二、填空题13.答案并联火解析家庭照明电路中的所有用电器能独立工作,都是并联的;使用测电笔检测电路时,若氖管发光,说明有电流通过,表明测电笔的笔尖接触的是火线.评析在使用家用电器时,不但要考虑用电器能否正常工作,还要学会辨别火线和零线,注意用电安全等.14.答案正排斥解析丝绸与玻璃棒相互摩擦后,玻璃棒由于失去电子,所以带正电;而丝绸由于得到电子,所以带负电;当将丝绸靠近带负电的轻质小球时,由于所带电荷电性相同,同种电荷将会相互排斥.评析本题属于基础题,考查了物质不同,原子核束缚电子的本领不同,摩擦后带的电荷不同.还考查了电荷间的相互作用规律.15.答案做功热传递解析改变物体内能的方式有两种:做功和热传递,“钻木”能“取火”,说明做功可以改变物体的内能;“烤火”能“取暖”,说明热传递可以改变物体的内能.评析此题结合实际情况考查对改变物体内能方式的理解与应用情况.16.答案振动振幅解析声音是由于物体的振动产生的;声音的响度与声源的振幅有关,振幅越大,响度越大.评析本题主要考查学生对声音产生原因的了解和响度与振幅的关系,是一道基础题.17.答案运动状态惯性解析用尺快速击打最下面的棋子,最下面的棋子被击后飞出去,棋子的运动状态发生了改变,说明力可以改变物体的运动状态;同时上面的棋子仍然留在原处(且在重力的作用下下落),保持原有的运动状态是因为棋子具有惯性.评析本题结合物理情景考查了学生对力与运动关系的理解以及应用惯性知识来解释生活中的一些现象.18.答案不属于减少汽车尾气排放(只要合理即可)解析PM2.5是指大气中直径小于或等于2.5微米的颗粒物,颗粒物不是分子,不属于分子的热运动;由于室外空气中的PM2.5主要来自矿物燃料燃烧的排放,室内空气中的PM2.5主要来自吸烟产生的烟雾,因此有效减小PM2.5在空气中浓度的做法有:减少汽车尾气排放,禁止吸烟等.19.答案34.7运动解析根据速度计算公式v=s/t=26km/0.75h=34.7km/h;同时选车站为参照物,坐在行驶列车上的乘客相对于车站的位置发生了改变,所以乘客是运动的.评析本题考查了学生对速度的简单计算和运动与静止的相对性,是一道基础题.20.答案(1)右(2)78.4(3)10(4)7.84解析(1)在调节天平平衡时,将游码移到横梁标尺的0刻度线上,此时指针偏向分度盘的左侧,要使天平平衡,应将横梁右端的平衡螺母向右移动,直至天平平衡;(2)左盘中被测物体质量等于右盘中的砝码和游码位置所示的示数之和,则金属块的质量为78.4g;(3)量筒测金属块的体积,金属块的体积V=V2-V1=10cm3;(4)利用密度计算公式算出金属块的密度ρ=m/V=78.4g/10cm3=7.84g/cm3评析本题考查了物质密度的测量及测量工具的正确读数,特别注意天平平衡的调节,以及质量和体积的测量、读数,再计算出物质的密度.21.答案等于做匀速直线运动解析用大小为10N的水平推力推静止在水平地面上的桌子,但没有推动时,桌子处于静止状态,水平方向上受到一对平衡力的作用,所以桌子受到的摩擦力等于10N;假如运动的物体所受的一切外力同时消失,根据牛顿第一定律,它将保持原来的运动状态,即做匀速直线运动.22.答案不变750解析烧杯原来装满水,物块轻轻放在水面上,处于漂浮状态,溢出了一部分水,但水仍然是满的,所以烧杯中的水对烧杯底部的压强不变,压力也不变;根据物体的浮沉条件F浮=G物,即ρ水gV排=ρ物gV物,ρ水g V物=ρ物gV物,则ρ物=ρ水=750kg/m3,用与物块相同材料制成一个1m3的实心物体,其质量m=ρ物V=750kg/m3×1m3=750kg.评析本题是一个小的综合计算题,考查了学生浮力的计算和质量的计算,有一定的难度.23.答案同一高度上能解析在探究“凸透镜成像规律”实验时为了使像成在光屏中央,应先调节烛焰、凸透镜、光屏三者的中心在同一直线上,并且大致在同一高度;当在光屏上成像时,随着蜡烛的燃烧,蜡烛变短,所成的像将向上移动;由于原来光屏上得到一个清晰、倒立、缩小的烛焰的像,说明物距大于二倍焦距,当物距为10cm时,只要将光屏移动到适当的位置,一定能在光屏上再得到一个清晰的烛焰的像.评析本题主要考查的是凸透镜成像规律的应用,关键是记熟成像规律,并搞清物距、像距之间的关系.三、简答题24.答案(1)如图所示(2)如图所示(3)如图所示(4)如图所示解析(1)用细绳悬挂的重50N的物体静止在空中时,物体受到竖直向下的重力和沿绳子向上的拉力,大小都等于50N.(2)由题图可知,当一束光从水中斜射到空气中时,折射光线将偏离法线;折射角是折射光线与法线间的夹角,用γ表示.(3)由题图可知,在螺线管正面电流方向向下,根据右手螺旋定则判断出螺线管右端为N极,左端为S极;再根据磁极间相互作用的规律,可以判断出小磁针的下端为N极.(4)画出作用在A端点的最小力F,首先应连接支点与力的作用点,然后过力的作用点作连线的垂线,最后根据杠杆平衡,确定力的方向.评析(1)本题主要考查了力的示意图的画法,要注意力的作用点和方向.(2)本题考查了光的折射的光路作图,注意箭头方向和折射角的含义.(3)考查了通电螺线管周围的磁场和磁极间的相互作用规律,一定要掌握右手螺旋定则,并知道在电源外部电流从正极流回负极.(4)本题考查了最小动力的基本做法.25.答案(1)8.4×106J(2)3.36×107J(3)25%解析(1)Q 吸=cmΔt=4.2×103×50×(60-20)J=8.4×106J(2)Q放=mq=0.8×4.2×107J=3.36×107J(3)煤气灶烧水的效率η=(Q吸/Q放)×100%=(8.4×106J/3.36×107J)×100%=25%评析本题考查了吸热公式Q 吸=cmΔt、完全燃烧某种燃料的放热公式Q放=mq,计算时注意温度升高了(Δt)、升高到(末温)的区别.26.答案(1)1380J(2)1500J(3)92%(4)75W解析(1)W 有用=Gh=230×6J=1380J(2)W总=Fs=125×6×2J=1500J(3)η=(W有用/W总)×100%=(1380J/1500J)×100%=92%(4)P=W总/t=1500J/20s=75W评析本题是一个有关简单机械的小综合计算题,主要考查了有用功、总功、机械效率、功率的计算,计算时要明确h、s分别为多少.27.答案(1)440W(2)6.6×105J(3)8.3A解析(1)P 低=UI低=220×2W=440W.(2)Q中=W中=UI中t=220×5×600J=6.6×105J.(3)低温挡工作时只将S2打到b点,此时R1和R2串联,R总=U/I低=Ω=110Ω,中温挡工作时只将S1闭合,此时电路中只接入R,R1=U/I中=Ω=44Ω,则R2=R总-R1=110Ω-44Ω=66Ω,所以当高温挡工作时将1S1闭合,同时S2打到a点,此时R1和R2并联,I=I1+I2=U/R1+U/R2=A+A=5A+3.3A=8.3 A.评析本题考查了电路连接的变化,以及电功、电功率及电热的计算,要求会熟练地分析电路的连接,实现高、中、低三挡的转换.28.答案(1)错误(2)关闭家庭空调等大功率用电器,观察台灯亮度是否变化若台灯亮度变亮,则小华的猜想是正确的;若台灯亮度不变,则小华的猜想是错误的(该题只要方案合理均给分)解析(1)用新的相同规格的灯泡替代原来的灯泡,观察到新的灯泡亮度与原来的那只灯泡亮度基本一样,说明灯泡的实际功率基本不变,所以小明的猜想是错误的.(2)小华猜想:主要是电路的负荷增大造成的,并提出了猜想的依据,根据猜想的依据,我们可以通过关闭家庭空调等大功率用电器,观察台灯亮度是否变化:若台灯亮度变亮,则小华的猜想是正确的;若台灯亮度不变,则小华的猜想是错误的.或者可以设计一个模拟电路来进行探究.评析本题结合生活实际中出现的现象,提出猜想,并通过设计探究实验来验证猜想的正确性,让学生用物理知识来解决一些生活中的实际问题.29.答案(1)接触面粗糙程度相同时,压力越大,滑动摩擦力越大(2)1、6、9(或4与7、5与8、6与9、1与6、1与9)(3)滑动摩擦力的大小与接触面的粗糙程度和压力的大小都有关,接触面越粗糙,压力越大,滑动摩擦力越大解析影响滑动摩擦力大小的因素有压力和接触面的粗糙程度,实验时要用控制变量的方法.(1)分析比较表一(或表二、表三)中的数据发现接触面粗糙程度相同时,压力越大,滑动摩擦力越大;(2)要得到当压力相同时,接触面越粗糙,滑动摩擦力越大的结果,要保持压力不变,改变接触面的粗糙程度,观察滑动摩擦力的大小,如比较序号1、6、9的三组实验数据.(3)综合分析比较表一、表二、表三中的数据,知滑动摩擦力的大小与接触面的粗糙程度和压力的大小都有关,接触面越粗糙,压力越大,滑动摩擦力越大.评析本题探究影响滑动摩擦力大小的因素,以及用控制变量的方法来分析实验数据,得出结论.30.答案(1)D(2)小电灯断路开关闭合前没有将滑片放在阻值最大值处(3)①1.14灯丝电阻随温度的升高而增大②7.3③1.5(4)①如图所示②4.712解析(1)某学生在实验时,把电流表与电压表的位置交换连接了,即电压表串联在电路中,电流表并联在小电灯两端,闭合开关后电流表无示数,小电灯不亮,电压表测电源电压,故选D.(2)闭合开关,将滑动变阻器的滑片移到最左端时,灯不亮,电压表有较大的示数.经检查,导线连接完好,则电路故障是小电灯断路;排除该故障换用新元件后,闭合开关时,观察到灯闪亮一下后立即熄灭,该学生在操作过程中的不当之处是:开关闭合前没有将滑片放在阻值最大值处,导致电路中电流过大,烧坏了小电灯.(3)①P额=U额I额=3.8×0.30W=1.14W;进一步分析表中的数据,得到U/I的比值逐渐增大,即灯丝的电阻随温度的升高而增大;②灯泡正常工作时,U R=U-U L=6V-3.8V=2.2V,则R滑=U R/I=2.2V/0.30A=7.3Ω;③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端,两灯两端各分3V的电压,由表中数据可知:P总=2P=2U实I实=2×3V×0.25A=1.5W.L(4)①若电压表的0~15V量程已损坏,只能使用0~3V量程,因为灯泡的额定电压为3.8V,电源电压为6 V,即滑动变阻器两端的电压为2.2V,可以用0~3V量程来测量,若电压表示数为2.2V,就意味着此时灯泡两端电压已达到额定电压3.8V,故电路图中将电压表并联在滑动变阻器的两端,如答图所示.。
