基于SolidWorks Flow Simulation的换热器流场仿真分析及优化

学习使用SolidWorksFlowSimulation进行流体分析Chapter 1: Introduction to SolidWorks Flow SimulationSolidWorks Flow Simulation is a powerful computational fluid dynamics (CFD) tool that allows engineers and designers to analyze the behavior of fluid flow and heat transfer within their designs. It is an integrated feature of SolidWorks, a popular 3D CAD software widely used in various industries.The purpose of this chapter is to provide a brief overview of SolidWorks Flow Simulation, its capabilities, and its benefits for engineers and designers.1.1 What is SolidWorks Flow Simulation?SolidWorks Flow Simulation is a CFD software package that enables engineers to simulate and analyze fluid flow, heat transfer, and related phenomena. It uses mathematical equations and numerical methods to solve complex fluid dynamics problems.1.2 Why Use SolidWorks Flow Simulation?There are several reasons why engineers and designers choose to use SolidWorks Flow Simulation:- Improved Design Efficiency: By simulating fluid flow and heat transfer early in the design process, engineers can identify and resolvepotential issues before physical prototypes are built. This saves time and reduces costs.- Accurate Results: SolidWorks Flow Simulation uses validated numerical algorithms to provide accurate results. It considers factors such as turbulence, flow rates, pressure drops, and thermal effects.- Visualization: SolidWorks Flow Simulation provides interactive 3D visualizations of fluid flow patterns, velocity vectors, temperature distributions, and other parameters. This helps engineers better understand the behavior of their designs.- Optimization: SolidWorks Flow Simulation offers optimization capabilities, allowing engineers to automatically find the best design parameters for their fluid systems. This can lead to improved performance and efficiency.1.3 Applications of SolidWorks Flow SimulationSolidWorks Flow Simulation has a wide range of applications in various industries, including:- Automotive: Analyzing airflow around vehicles, optimizing cooling systems, and improving aerodynamics.- Aerospace: Evaluating aircraft wing designs, studying fluid flow in jet engines, and optimizing heat transfer in spacecraft.- HVAC: Simulating air conditioning systems, optimizing ventilation design, and analyzing thermal comfort.- Electronics: Studying the cooling of electronic components, evaluating heat sink designs, and analyzing airflow in computer servers.Chapter 2: Getting Started with SolidWorks Flow SimulationChapter 2 provides a step-by-step guide on how to get started with SolidWorks Flow Simulation. It covers the basic workflow, setup, and analysis of a typical fluid flow problem.2.1 Creating a StudyThe first step in using SolidWorks Flow Simulation is to create a new study. This involves defining the fluid domain, selecting the appropriate fluid type, and specifying the boundary conditions.2.2 Meshing the GeometryAfter creating a study, the next step is to generate a mesh for the geometry. Meshing is the process of dividing the fluid domain into a network of small cells or elements. A finer mesh provides higher accuracy but requires more computational resources.2.3 Defining Boundary ConditionsBoundary conditions define the inputs and outputs of the fluid flow problem. This includes specifying the inlet velocity or pressure, outlet conditions, wall properties, and any additional constraints or assumptions.2.4 Solving the Flow ProblemOnce the geometry is meshed and the boundary conditions are set, SolidWorks Flow Simulation can solve the flow problem. This involves solving the Navier-Stokes equations, which describe the conservation of mass, momentum, and energy.2.5 Analyzing the ResultsAfter the flow problem is solved, engineers can analyze the results using various post-processing tools. This includes visualizing flow patterns, velocity profiles, pressure distributions, temperature gradients, and other relevant parameters.Chapter 3: Advanced Features and TechniquesChapter 3 explores some of the advanced features and techniques available in SolidWorks Flow Simulation. These features allow engineers to handle more complex fluid flow problems and obtain more detailed insights.3.1 Turbulence ModelingTurbulence modeling is crucial in accurately simulating turbulent flow, which is common in many real-world scenarios. SolidWorks Flow Simulation provides various turbulence models, such as the k-epsilon model and Reynolds stress model, to capture turbulence effects.3.2 Multiphase FlowMultiphase flow refers to the simultaneous flow of multiple fluid phases, such as gas-liquid, liquid-solid, or gas-liquid-solid. SolidWorksFlow Simulation offers tools to model and analyze multiphase flow phenomena, such as cavitation, droplet dynamics, and particle transport.3.3 Heat Transfer AnalysisSolidWorks Flow Simulation includes comprehensive heat transfer analysis capabilities. Engineers can analyze conduction, convection, and radiation heat transfer within their designs. This is particularly useful in evaluating thermal management solutions and optimizing heat dissipation.3.4 Fluid-Structure Interaction (FSI)Fluid-structure interaction occurs when the fluid flow affects the structural behavior of a design, and vice versa. SolidWorks Flow Simulation allows engineers to perform FSI analysis, enabling them to study the interaction between fluid forces and structural responses.Chapter 4: Case Studies and Real-Life ExamplesChapter 4 presents several case studies and real-life examples that demonstrate the practical applications of SolidWorks Flow Simulation. These examples cover a diverse range of industries and showcase the capabilities and benefits of the software.4.1 Automotive Cooling System OptimizationThis case study focuses on optimizing the cooling system of a car engine. By simulating the airflow around the radiator, fan, and othercomponents, engineers can identify design improvements that enhance cooling efficiency and reduce engine overheating.4.2 HVAC System Design OptimizationIn this example, SolidWorks Flow Simulation is used to optimize the design of an HVAC system in a commercial building. By analyzing air distribution, temperature gradients, and ventilation effectiveness, engineers can improve occupant comfort and energy efficiency.4.3 Electronics Cooling AnalysisThis case study demonstrates the thermal analysis of an electronic circuit board. SolidWorks Flow Simulation helps engineers evaluate heat sink designs, optimize airflow through the components, and ensure proper cooling of sensitive electronic devices.Chapter 5: ConclusionIn conclusion, SolidWorks Flow Simulation is a valuable tool for engineers and designers involved in fluid flow and heat transfer analysis. It provides a comprehensive set of features and capabilities that enable users to simulate, analyze, and optimize their designs.By integrating SolidWorks Flow Simulation into the design process, engineers can gain valuable insights, improve design efficiency, and make informed decisions that lead to better performing and more reliable products.Whether in automotive, aerospace, HVAC, or electronics industries, SolidWorks Flow Simulation offers a powerful solution for fluid analysis, contributing to safer, more efficient, and more innovative designs.。

solidworks flow simulation工程实例详解-回复SolidWorks Flow Simulation是一种计算流体动力学（CFD）软件工具，用于分析和优化流体流动、传热和空气动力学的应用。

它是SolidWorks CAD软件系列的一部分，可以与SolidWorks CAD无缝集成，提供丰富的功能和工具，以帮助工程师进行流体流动仿真和分析。

在本文中，我们将详细介绍SolidWorks Flow Simulation的一个工程实例，并一步一步回答有关该工程实例的问题。

工程实例：流体流动和传热分析假设我们正在设计一个电子设备的外壳，该设备会产生大量热量。

我们需要分析电子设备的外壳内部的空气流动和传热情况，以保证设备在工作过程中的稳定性和可靠性。

为了达到这个目标，我们将使用SolidWorks Flow Simulation进行流体流动和传热分析。

步骤1：建立几何模型首先，我们需要在SolidWorks CAD中建立电子设备外壳的几何模型。

这可以通过绘制2D或3D几何体来实现。

我们需要包括设备外壳以及其他需要分析的部分，如散热片、风扇等。

确保几何模型的准确性和完整性非常重要，因为它会直接影响后续的仿真结果。

步骤2：定义流体和边界条件在这个工程实例中，我们的流体是空气。

我们需要定义空气的物理特性，如密度、粘度、热导率等。

除此之外，我们还需要定义流体的初始条件，如初始温度、初始速度等。

另外，我们还需要定义边界条件，如壁面条件、入口条件和出口条件。

壁面条件是指设备外壳的表面特性，如材料、热传导系数等。

入口条件是指空气进入设备外壳的速度、温度等。

出口条件是指空气离开设备外壳的速度、温度等。

步骤3：生成网格在进行流体流动和传热分析之前，我们需要生成网格。

网格是将三维几何模型离散化为小的计算单元的过程。

网格的细密程度会直接影响结果的准确性和计算的精度。

通常，我们需要在几何模型的关键区域生成更密集的网格，以捕捉更精细的流动和传热特性。

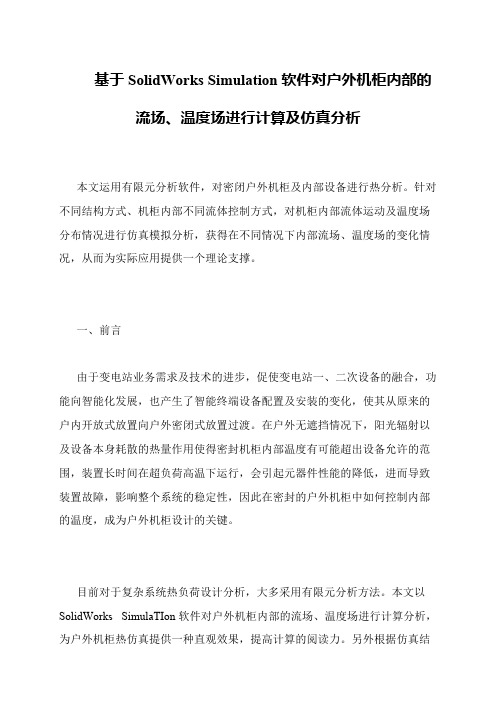

基于SolidWorks Simulation软件对户外机柜内部的流场、温度场进行计算及仿真分析
 本文运用有限元分析软件，对密闭户外机柜及内部设备进行热分析。

针对不同结构方式、机柜内部不同流体控制方式，对机柜内部流体运动及温度场分布情况进行仿真模拟分析，获得在不同情况下内部流场、温度场的变化情况，从而为实际应用提供一个理论支撑。

 一、前言
 由于变电站业务需求及技术的进步，促使变电站一、二次设备的融合，功能向智能化发展，也产生了智能终端设备配置及安装的变化，使其从原来的户内开放式放置向户外密闭式放置过渡。

在户外无遮挡情况下，阳光辐射以及设备本身耗散的热量作用使得密封机柜内部温度有可能超出设备允许的范围，装置长时间在超负荷高温下运行，会引起元器件性能的降低，进而导致装置故障，影响整个系统的稳定性，因此在密封的户外机柜中如何控制内部的温度，成为户外机柜设计的关键。

 目前对于复杂系统热负荷设计分析，大多采用有限元分析方法。

本文以SolidWorks SimulaTIon软件对户外机柜内部的流场、温度场进行计算分析，为户外机柜热仿真提供一种直观效果，提高计算的阅读力。

另外根据仿真结。

如何使用SolidWorksFlowSimulation进行流体分析如何使用SolidWorks Flow Simulation进行流体分析第一章介绍SolidWorks Flow Simulation软件SolidWorks Flow Simulation是一款功能强大的流体分析软件，可用于研究和模拟各种流体行为，如流动、传热以及过程优化。

本章将介绍SolidWorks Flow Simulation的基本概念和软件界面。

1.1 SolidWorks Flow Simulation概述SolidWorks Flow Simulation是一款基于计算流体力学（CFD）原理的流体分析软件。

它提供了一种直观且易于使用的界面，使用户能够轻松地进行流体分析。

该软件适用于涉及空气、液体和气体等多种流体的工程领域，如航空航天、汽车、建筑、能源等。

1.2 SolidWorks Flow Simulation软件界面SolidWorks Flow Simulation软件的界面分为几个主要的模块，包括模型准备、模拟设定、网格划分、求解器设置和结果分析。

在模型准备模块中，用户可以导入、创建和编辑三维模型。

在模拟设定模块中，用户可以设置流体的边界条件、流体材料属性和求解器选项。

在网格划分模块中，用户可以对模型进行网格划分以提高计算精度。

在求解器设置模块中，用户可以选择不同的求解器和求解算法。

在结果分析模块中，用户可以对流体的流速、压力、温度等进行可视化和分析。

第二章 SolidWorks Flow Simulation基本操作本章将介绍使用SolidWorks Flow Simulation进行流体分析的基本操作，包括创建流体域、设置边界条件、定义流体材料和运行求解器。

2.1 创建流体域在使用SolidWorks Flow Simulation进行流体分析之前，首先需要创建定义流体域的模型。

用户可以使用SolidWorks CAD软件创建三维模型，然后导入到Flow Simulation中。

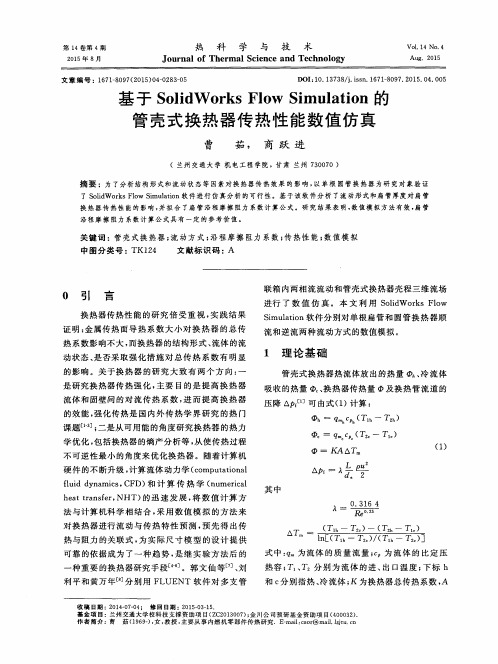

基于Solidworks和Fluent的管壳式换热器换热管腐蚀现象广泛存在于化工机械中。

本文通过硬度测试试验分析管壳式换热器腐蚀与换热管硬度间的关系，证明引起换热管腐蚀的主要原因不是流体介质腐蚀，而是自身结构设计的不合理。

为了对换热管进行结构优化设计，运用流体软件CosmosFloworks和Fluent对换热器进行建模与仿真，研究换热器自身结构对腐蚀现象的影响。

最后，在试验与仿真的基础上提出了换热器结构优化方案。

换热器是化工、石油、动力、冶金、船舶、交通、食品和机械等工业部门广泛使用的一种通用设备，换热器对整个企业的投资和发展有着重要影响，据统计在化工生产设备中，换热器约占总投资的30%~40%。

换热器换热状况的好坏直接影响到整个装置的平稳运行及综合经济指标，并且对生产的安全、稳定和长期运行起着重要作用。

长期以来，管壳式换热器以其结构坚固、可靠性高、适应性强和选材广等优点在换热器的生产和使用数量上一直占主导地位。

由于其结构的复杂性和使用工况的多样性，常常出现换热器的局部失效甚至整体报废，进而影响到了换热器的工作效率和正常的工艺性能。

管壳式换热器使用一段时间后会发生泄漏失效，漏点通常出现在列管与管板连接处，并且伴有腐蚀现象。

通过焊接的方法对换热器漏点进行堵塞只能暂时性解决问题，过一段时间后又会出现腐蚀失效现象，因而找出换热器失效机理已经成为迫切的课题之一。

本文首先通过硬度测试试验分析管壳式换热器腐蚀与换热管硬度间的关系。

然后运用Solidworks和Fluent软件对换热管腐蚀与换热管内壁的粗糙度，换热管的流速和换热器自身结构之间的关系进行研究，并在此基础上提出了结构优化方案。

本文不是单纯的从流体介质的腐蚀性、电化学反应、应力腐蚀、缝隙腐蚀或一系列事后补救措施来解决换热器的腐蚀问题，而是从根本上提出了预防换热管腐蚀的方法。

本文中运用了计算流体动力学CFD(Computational Fluid Dynamics)，对流态进行数值仿真模拟计算。

Science and Technology &Innovation ┃科技与创新2018年第22期·141·文章编号：2095－6835（2018）22－0141－02基于SolidWorks flow Simulation 的换热器流体模拟分析与换热效率计算＊彭贤峰，陈晓（台州科技职业学院，浙江台州318020）摘要：通过SolidWorks 流体分析工具Flow Simulation 插件对换热器进行动态分析，分析结果表明，应用SolidWorks 软件仿真可以降低研究成本、缩短产品的开发周期、提高工作效率。

应用Flow Simulation 进行仿真的方法可以为换热器安全性和经济效益的后续研究提供一些参考。

关键词：SolidWorks ；Flow Simulation ；换热器；流体分析中图分类号：TK172文献标识码：ADOI ：10.15913/ki.kjycx.2018.22.141传统的换热器设计方法往往由于经验估算精度差，样机的设计修改、制作与测试的次数较多，造成开发周期过长、开发费用巨大，并且很难使开发的产品达到最节能、节材的设计效果。

而采用计算机仿真的方法，以换热器内部传热传质机理为理论依据，在计算机上建立换热器模型，可以减少对实际样机测试的依赖程度，这将大大提高对换热器性能预测的快速性和准确性，所以，其已经成为现代产品设计的主要发展方向[1-2]。

1换热器模型的建模简化1.1建模方案本论文中主要研究的是套管式换热器的SolidWorks flow Simulation ，工况条件如图1所示。

图1换热器工况条件和材料1.2创建项目在这个项目中，除了分析整个模型壁面与流体之间的热交换，还要分析固体内部的导热过程[3-4]。

因为，此次模型中使用了2种流体，即水和空气。

固体材料是不锈钢，壁面传热系数为5W/m 2·K ，换热器内部压力为2atm ，接受默认的结果精度等级、最小尺寸间隙和最小壁面厚度。
