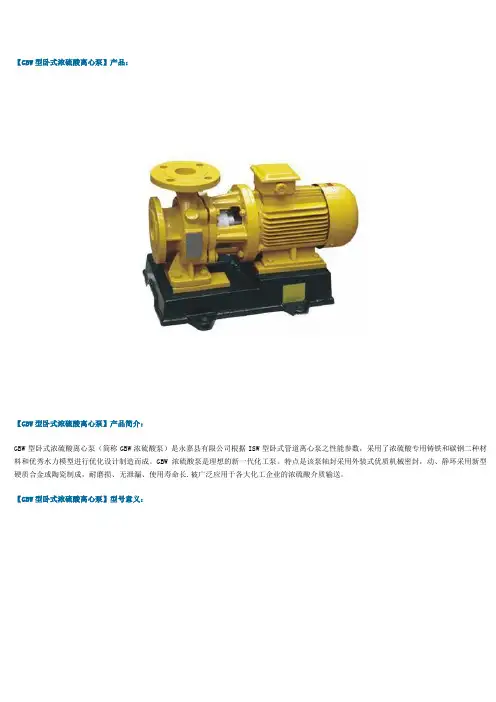

【GBW型卧式浓硫酸离心泵】产品：【GBW型卧式浓硫酸离心泵】产品简介：GBW型卧式浓硫酸离心泵（简称GBW浓硫酸泵）是永嘉县有限公司根据ISW型卧式管道离心泵之性能参数，采用了浓硫酸专用铸铁和碳钢二种材料和优秀水力模型进行优化设计制造而成。
GBW浓硫酸泵是理想的新一代化工泵。
特点是该泵轴封采用外装式优质机械密封，动、静环采用新型硬质合金或陶瓷制成，耐磨损、无泄漏、使用寿命长.被广泛应用于各大化工企业的浓硫酸介质输送。
【GBW型卧式浓硫酸离心泵】型号意义：【GBW型卧式浓硫酸离心泵】选材依据：GBW型卧式浓硫酸离心泵专用钢铁大量应用于80～100%的硫酸，温度可达60-80℃。
钢铁在这一浓度和温度范围的硫酸中，表面能产生保护性的硫酸铁膜层。
铸铁不适用于超过100%的发烟硫酸，可能是由于三氧化硫与铁中所含的硅反应，使铸铁变脆。
碳钢不适用于100～102％的发烟硫酸，超过102%的酸则又适用，温度限定约为60℃。
稀硫酸对钢铁的腐蚀很大，当酸浓度为47%左右时，腐蚀率达到最高值。
当酸浓度大于65%时，钢铁的腐蚀率显著降低。
但是在65～80%这一段浓度中，最好还是不使用钢铁，以用铅或其它耐稀酸材料更为安全。
硫酸浓度：80%～98% 专用铸铁使用温度：25℃～50℃硫酸浓度：80%～98% 专用碳钢使用温度：25℃～60℃【GBW型卧式浓硫酸离心泵】产品特点：1、运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：该泵轴封采用外装式优质机械密封，动、静环采用新型碳化硅对碳化硅制成，耐腐蚀、耐磨损、无泄漏、使用寿命长。
3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

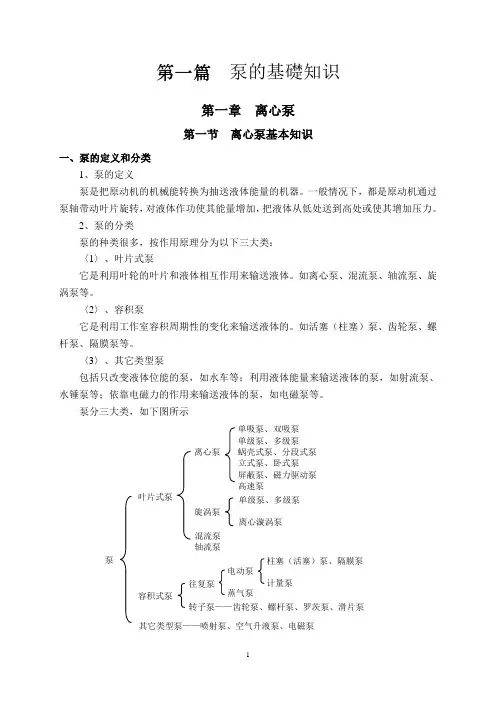

第一篇泵的基礎知识第一章离心泵第一节离心泵基本知识一、泵的定义和分类1、泵的定义泵是把原动机的机械能转换为抽送液体能量的机器。
一般情况下，都是原动机通过泵轴带动叶片旋转，对液体作功使其能量增加，把液体从低处送到高处或使其增加压力。
2、泵的分类泵的种类很多，按作用原理分为以下三大类：〈1〉、叶片式泵它是利用叶轮的叶片和液体相互作用来输送液体。
如离心泵、混流泵、轴流泵、旋涡泵等。
〈2〉、容积泵它是利用工作室容积周期性的变化来输送液体的。
如活塞（柱塞）泵、齿轮泵、螺杆泵、隔膜泵等。
〈3〉、其它类型泵包括只改变液体位能的泵，如水车等；利用液体能量来输送液体的泵，如射流泵、水锤泵等；依靠电磁力的作用来输送液体的泵，如电磁泵等。
泵分三大类，如下图所示泵其它类型泵——喷射泵、空气升液泵、电磁泵二、离心泵的定义，工作原理及其分类1、离心泵的定义靠高速旋转的叶轮，带动液体高速旋转，又利用离心力的原理将液体甩出，从而实现输送液体的目的，这种机器就叫离心泵。
2、工作原理离心泵主要由叶轮、轴、泵壳、轴封和密封环等组成。
一般离心泵启动前泵壳内要灌满液体。
当原动机带动泵轴和叶轮高速旋转时，液体一方面随叶轮作圆周运动，另一方面在离心力的作用下自叶轮中心向外甩出，液体从叶轮获得了压力能和速度能。
当液体流经涡壳到排液口时，部分速度能将转换为静压力能。
在液体从叶轮甩出时，叶轮中心部分造成低压区，与吸入液面的压力形成压力差，于是液体不断的被吸入，并以一定压力排出。
如此不断的循环，液体被送到另外一个地方。
离心泵工作原理简图见图1-1。
图1-1 离心泵工作原理3、离心泵的分类〈1〉、按叶轮的数目分：单级离心泵和多级离心泵〈2〉、按叶轮的吸入方式分：单吸离心泵和双吸离心泵〈3〉、按扬程大小分：低压离心泵P＜1.6MPa中压离心泵 1.6≤P≤4.0MPa高压离心泵P＞4.0MPa〈4〉、按工作转速分：低转速n＜960转/分中转速1500≤n≤3000转/分高转速n＞3000转/分〈5〉、按比转数大小分：低比转数n s在50~80范围内中比转数n s在80~150范围内高比转数n s大于150〈6〉、按泵轴所处位置分：卧式泵——泵轴为水平安装立式泵——泵轴为直立安装〈7〉、按泵壳型式分：分段式离心泵、水平中开式离心泵和蜗壳式离心泵。

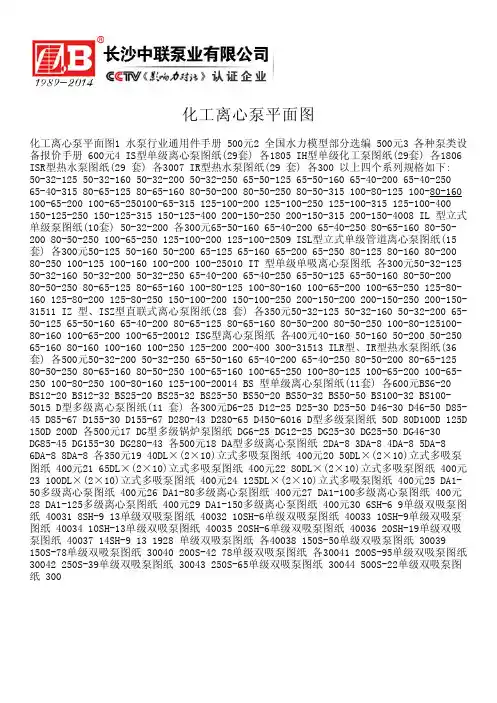

化工离心泵平面图化工离心泵平面图1 水泵行业通用件手册 500元2 全国水力模型部分选编 500元3 各种泵类设备报价手册 600元4 IS型单级离心泵图纸(29套) 各1805 IH型单级化工泵图纸(29套) 各1806 ISR型热水泵图纸(29 套) 各3007 IR型热水泵图纸(29 套) 各300 以上四个系列规格如下:50-32-125 50-32-160 50-32-200 50-32-250 65-50-125 65-50-160 65-40-200 65-40-25065-40-315 80-65-125 80-65-160 80-50-200 80-50-250 80-50-315 100-80-125 100-80-160 100-65-200 100-65-250100-65-315 125-100-200 125-100-250 125-100-315 125-100-400 150-125-250 150-125-315 150-125-400 200-150-250 200-150-315 200-150-4008 IL 型立式单级泵图纸(10套) 50-32-200 各300元65-50-160 65-40-200 65-40-250 80-65-160 80-50-200 80-50-250 100-65-250 125-100-200 125-100-2509 ISL型立式单级管道离心泵图纸(15套) 各300元50-125 50-160 50-200 65-125 65-160 65-200 65-250 80-125 80-160 80-200 80-250 100-125 100-160 100-200 100-25010 IT 型单级单吸离心泵图纸 各300元50-32-125 50-32-160 50-32-200 50-32-250 65-40-200 65-40-250 65-50-125 65-50-160 80-50-20080-50-250 80-65-125 80-65-160 100-80-125 100-80-160 100-65-200 100-65-250 125-80-160 125-80-200 125-80-250 150-100-200 150-100-250 200-150-200 200-150-250 200-150-31511 IZ 型、ISZ型直联式离心泵图纸(28 套) 各350元50-32-125 50-32-160 50-32-200 65-50-125 65-50-160 65-40-200 80-65-125 80-65-160 80-50-200 80-50-250 100-80-125100-80-160 100-65-200 100-65-20012 ISG型离心泵图纸 各400元40-160 50-160 50-200 50-250 65-160 80-160 100-160 100-250 125-200 200-400 300-31513 ILR型、IR型热水泵图纸(36套) 各500元50-32-200 50-32-250 65-50-160 65-40-200 65-40-250 80-50-200 80-65-125 80-50-250 80-65-160 80-50-250 100-65-160 100-65-250 100-80-125 100-65-200 100-65-250 100-80-250 100-80-160 125-100-20014 BS 型单级离心泵图纸(11套) 各600元BS6-20 BS12-20 BS12-32 BS25-20 BS25-32 BS25-50 BS50-20 BS50-32 BS50-50 BS100-32 BS100-5015 D型多级离心泵图纸(11 套) 各300元D6-25 D12-25 D25-30 D25-50 D46-30 D46-50 D85-45 D85-67 D155-30 D155-67 D280-43 D280-65 D450-6016 D型多级泵图纸 50D 80D100D 125D 150D 200D 各500元17 DG型多级锅炉泵图纸 DG6-25 DG12-25 DG25-30 DG25-50 DG46-30DG85-45 DG155-30 DG280-43 各500元18 DA型多级离心泵图纸 2DA-8 3DA-8 4DA-8 5DA-86DA-8 8DA-8 各350元19 40DL×(2×10)立式多吸泵图纸 400元20 50DL×(2×10)立式多吸泵图纸 400元21 65DL×(2×10)立式多吸泵图纸 400元22 80DL×(2×10)立式多吸泵图纸 400元23 100DL×(2×10)立式多吸泵图纸 400元24 125DL×(2×10)立式多吸泵图纸 400元25 DA1-50多级离心泵图纸 400元26 DA1-80多级离心泵图纸 400元27 DA1-100多级离心泵图纸 400元28 DA1-125多级离心泵图纸 400元29 DA1-150多级离心泵图纸 400元30 6SH-6 9单级双吸泵图纸 40031 8SH-9 13单级双吸泵图纸 40032 10SH-6单级双吸泵图纸 40033 10SH-9单级双吸泵图纸 40034 10SH-13单级双吸泵图纸 40035 20SH-6单级双吸泵图纸 40036 20SH-19单级双吸泵图纸 40037 14SH-9 13 1928 单级双吸泵图纸 各40038 150S-50单级双吸泵图纸 30039150S-78单级双吸泵图纸 30040 200S-42 78单级双吸泵图纸 各30041 200S-95单级双吸泵图纸30042 250S-39单级双吸泵图纸 30043 250S-65单级双吸泵图纸 30044 500S-22单级双吸泵图纸 300。

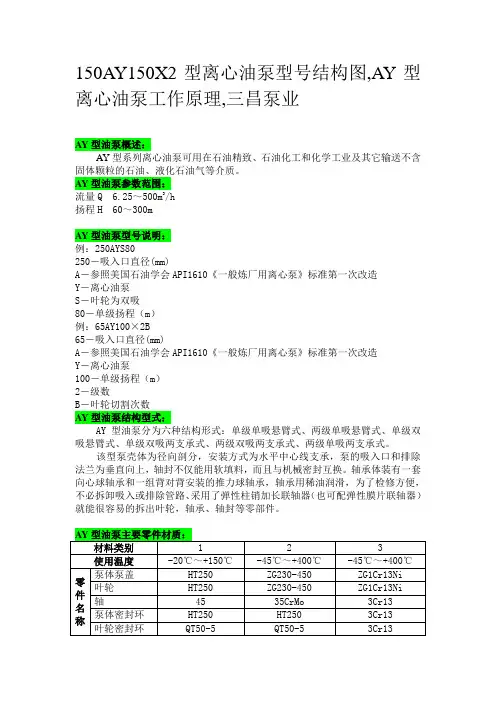

150AY150X2型离心油泵型号结构图,AY型离心油泵工作原理,三昌泵业
AY型油泵概述：
AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。
AY型油泵参数范围：
流量Q 6.25～500m3/h
扬程H 60～300m
AY型油泵型号说明：
例：250AYS80
250－吸入口直径(mm)
A－参照美国石油学会API1610《一般炼厂用离心泵》标准第一次改造
Y－离心油泵
S－叶轮为双吸
80－单级扬程（m）
例：65AY100×2B
65－吸入口直径(mm)
A－参照美国石油学会API1610《一般炼厂用离心泵》标准第一次改造
Y－离心油泵
100－单级扬程（m）
2－级数
B－叶轮切割次数
AY型油泵结构型式：
AY型油泵分为六种结构形式：单级单吸悬臂式、两级单吸悬臂式、单级双吸悬臂式、单级双吸两支承式、两级双吸两支承式、两级单吸两支承式。
该型泵壳体为径向剖分，安装方式为水平中心线支承，泵的吸入口和排除法兰为垂直向上，轴封不仅能用软填料，而且与机械密封互换。
轴承体装有一套向心球轴承和一组背对背安装的推力球轴承，轴承用稀油润滑，为了检修方便，不必拆卸吸入或排除管路、采用了弹性柱销加长联轴器（也可配弹性膜片联轴器）就能很容易的拆出叶轮，轴承、轴封等零部件。
油化工流程用离心泵，通用技术条件，选择泵的各零部件材料或其他特殊材料，但需与我厂洽商。
252。
IH150-125-400型单级单吸化工离心泵 IH150-125-400型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。
是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。
广泛用于工农业城市排水、消防供水等。
供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH150-125-400型单级单吸化工离心泵型号意义： IH150-125-400型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。
注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。
所选材料及其代号应原则符合GB2100-80。
对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。
IH150-125-400型单级单吸化工离心泵产品特点： IH150-125-400型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。
IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。
IH150-125-400型单级单吸化工离心泵旋转方向： IH150-125-400型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
化工离心泵型号意义及结构图上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、IH型化工离心泵的概述：IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。
二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400 m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h 扬程H：5～132m转速n：2900、1450r/min 配带功率：0.55～110KW进口直径：50～200mm 最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
IH型化工离心泵结构及参数一、IH型化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
IH型化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
IH型化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
二、IH型化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。
（注：如泵上还有另外附加管路亦应拆下）。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下,叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。
各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。
该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。
S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。
其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。
主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。
适用于工业和城市给排水、农田排灌。
二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。
三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。
水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。
产品执行JB/5118-2001《污水污物潜水电泵》标准。
二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。
5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。
化工离心泵结构图及操作一、化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
二、化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。
（注：如泵上还有另外附加管路亦应拆下）。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下,叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。
注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封端盖，将机械密封连同轴套一起取下，再将轴套和机械密封拆开。
化工离心泵型号定义及结构图
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、IHF系列氟塑料合金化工离心泵产品特点：
IHF为单级单吸式氟塑料合金化工离心泵，该泵是按照国际标准并结合非金属泵的加工工艺设计生产。
泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。
该化工泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前世界是最耐腐蚀设备之一。
本司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、IHF系列氟塑料合金化工离心泵产品用途：
广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。
本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，耐腐蚀化工泵是目前最先进的耐腐蚀装备之一。
三、IHF系列氟塑料合金化工离心泵技术参数：
流量：6.3～400m3/h；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
最高工作压力：1.6Mpa。
四、IHF系列氟塑料合金化工离心泵结构图：。
