电子秤操作方法电子秤是一种通过电子技术来测量重量的设备，广泛应用于商业和家庭使用。
正确使用电子秤可以帮助我们准确测量物品的重量，为我们的工作和生活带来便利。
下面，将为您介绍一下电子秤的操作方法。
一、准备工作在使用电子秤之前，我们需要进行一些准备工作，以确保测量结果的准确性。
1. 清洁秤盘：使用前，确保秤盘干净无尘，以免影响测量结果。
2. 校准秤盘：有些电子秤可以进行自动校准，但是为了确保准确性，最好在使用之前进行手动校准。
具体操作方法可以参考电子秤的使用说明书。
3. 保持稳定：在使用电子秤时，确保放置在平稳的水平表面上，以保持测量的准确性。
二、测量物品重量使用电子秤可以测量不同物品的重量，下面将分别介绍测量不同类型物品时的操作方法。
1. 测量固体物品的重量固体物品通常是我们在商业或家庭中经常需要测量的物品。
下面是测量固体物品重量的操作步骤：（1）确认秤盘干净无尘，并保持稳定。
（2）将待测物品放置在秤盘上，并确保物品的重心位于秤盘的中央位置。
（3）等待几秒钟，直到电子秤显示出稳定的重量值。
（4）记录测量结果，并根据需要进行进一步的处理。
2. 测量液体物品的重量测量液体物品的重量相对于固体物品稍有不同，下面是测量液体物品重量的操作步骤：（1）清洁秤盘，并保持稳定。
（2）选择一个容器来装载液体物品，确保容器为空并轻巧。
（3）将容器放置在秤盘上，并记录下容器的重量。
（4）将液体物品慢慢倒入容器中，并等待几秒钟，直到电子秤显示出稳定的重量值。
（5）记录测量结果，并根据需要进行进一步的处理。
3. 测量动态物品的重量有时，我们需要测量一些动态物品，如运动器械、人体重量等。
对于这些物品，需要采用不同的操作方法来确保测量的准确性。
（1）清洁秤盘，并确保物品稳定放置。
（2）根据物品的特点，选择合适的测量方式。
例如，在测量个人体重时，可以选择站在秤盘上，并等待几秒钟，直到电子秤显示出稳定的重量值。
（3）记录测量结果，并根据需要进行进一步的处理。
Digital electronic weigherAbstractwith the rapid development of Microelectronics technology in the new century，the using traditional tools in the market have been completely unable to meet the needs of people。
People have been expecting cheap portable electronic scales which can measure accurately、smaller and easily reading for many years.Electronic scales have come into being。
the electronic scale posses the function which traditional scale can not replace , such as weighing convenience, high accuracy, automatic control, simple operation, widely used in people's lives, industrial production, scientific research。
voltage outputted by the he resistance strain sensor bridge make use of ADC0832 Built-in amplifier，8-bit speed A / D converter, Convert Corresponding Digital signal。
The digital signal will be dealt by the program in the MCU, then displayed the weight of the object on the LM4229LCD. User can input the price of the object through keyboard, then the value of the object will be calculated and displayed。
简易数字电子秤课程设计一、课程目标知识目标：1. 学生能够理解并掌握电子秤的基本原理，包括传感器工作原理、信号转换和显示输出。
2. 学生能够了解简易数字电子秤的电路组成，并识别各部分功能。
3. 学生能够运用数学知识，进行电子秤的校准和测量误差分析。
技能目标：1. 学生能够运用所学的电子知识，完成简易数字电子秤的组装和调试。
2. 学生能够通过实际操作，掌握电子秤的使用方法，并运用其进行物体的质量测量。
3. 学生能够分析和解决电子秤使用过程中可能遇到的问题，具备一定的故障排查能力。
情感态度价值观目标：1. 学生通过课程学习，培养对电子技术的兴趣，激发创新意识和实践能力。
2. 学生在学习过程中，树立团队协作意识，学会分享和交流，培养良好的沟通能力。
3. 学生能够关注电子秤在生活中的应用，认识到科技对生活的影响，提高社会责任感。
本课程针对初中年级学生，结合电子技术课程内容，注重实践操作和理论知识相结合。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高学生的实践能力和创新能力。
同时，关注学生的情感态度价值观培养，使学生在掌握知识技能的同时，形成良好的团队合作意识和责任意识。
课程目标明确、具体，便于教学设计和评估。
二、教学内容本章节教学内容主要包括以下三个方面：1. 电子秤基本原理：- 传感器工作原理，包括应变片传感器和压力传感器；- 信号转换原理，介绍模拟信号转换为数字信号的过程；- 显示输出原理，讲解数字显示技术。
2. 简易数字电子秤电路组成与功能：- 电路组成，包括传感器、信号放大电路、A/D转换器、微处理器、显示电路等；- 各部分功能，分析各组成部分在电子秤中的作用；- 教材章节：第三章“传感器及其应用”。
3. 电子秤的组装与调试：- 组装方法，介绍电子秤的组装步骤和注意事项；- 调试技巧，讲解如何对电子秤进行校准和测量误差分析；- 教材章节：第四章“电子测量与调试”。
教学进度安排：1. 第1课时：电子秤基本原理学习；2. 第2课时：简易数字电子秤电路组成与功能学习；3. 第3课时：电子秤组装实践；4. 第4课时：电子秤调试与测量误差分析。
电子秤使用方法
电子秤使用方法：
1. 打开电子秤的电源开关。
2. 等待几秒钟，直到电子秤显示屏上出现“0.00”或者零点。
3. 将待称量物品放置在秤盘上，并确保它与秤盘接触良好。
4. 等待几秒钟，直到显示屏上出现物品的准确重量。
5. 如果需要，可以按下秤上的“单位”按钮来切换重量单位，如千克、磅、盎司等。
6. 如果需要，可以使用减皮操作功能来扣除容器或包装物的重量，以获得净重量。
7. 提取被称量的物品后，再次等待几秒钟，直到显示屏上恢复到“0.00”或者零点。
8. 关闭电子秤的电源开关，以节省电力和延长电池寿命。
请确保按照以上步骤正确操作电子秤，以获得准确的称量结果。

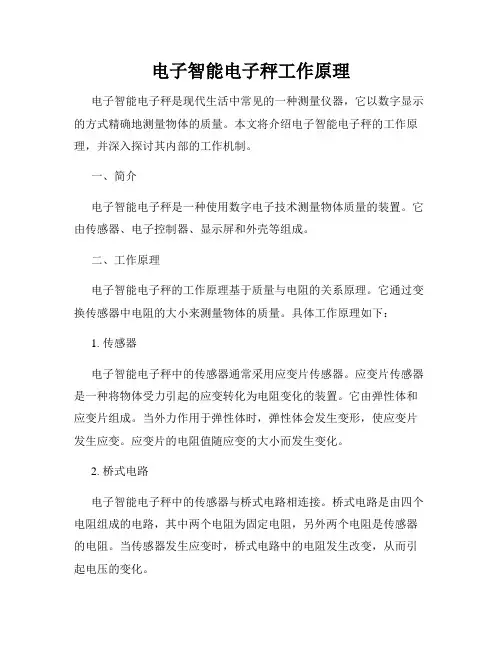

电子智能电子秤工作原理电子智能电子秤是现代生活中常见的一种测量仪器，它以数字显示的方式精确地测量物体的质量。
本文将介绍电子智能电子秤的工作原理，并深入探讨其内部的工作机制。
一、简介电子智能电子秤是一种使用数字电子技术测量物体质量的装置。
它由传感器、电子控制器、显示屏和外壳等组成。
二、工作原理电子智能电子秤的工作原理基于质量与电阻的关系原理。
它通过变换传感器中电阻的大小来测量物体的质量。
具体工作原理如下：1. 传感器电子智能电子秤中的传感器通常采用应变片传感器。
应变片传感器是一种将物体受力引起的应变转化为电阻变化的装置。
它由弹性体和应变片组成。
当外力作用于弹性体时，弹性体会发生变形，使应变片发生应变。
应变片的电阻值随应变的大小而发生变化。
2. 桥式电路电子智能电子秤中的传感器与桥式电路相连接。
桥式电路是由四个电阻组成的电路，其中两个电阻为固定电阻，另外两个电阻是传感器的电阻。
当传感器发生应变时，桥式电路中的电阻发生改变，从而引起电压的变化。
3. 电子控制器电子控制器是电子智能电子秤中的核心部件，它对传感器采集到的电压信号进行放大、滤波、数模转换等处理。
通过对电压信号的处理，电子控制器可以准确地计算出物体的质量，并将结果显示在显示屏上。
4. 数字显示屏电子智能电子秤通过数字显示屏将测量结果以数字形式直接显示给用户。
这种显示方式直观、准确，使用户能够快速获取物体的质量信息。
三、工作过程电子智能电子秤的工作过程如下：1. 称重准备在使用电子智能电子秤之前，需要确保秤面平整、无其他物体干扰，并根据需要将秤置零。
2. 称重操作将需要测量质量的物体放在电子智能电子秤的秤面上，待秤面稳定后，电子控制器开始采集传感器的信号。
3. 信号处理电子控制器对传感器采集到的电压信号进行放大、滤波和数字化处理，以得到准确的质量数值。
4. 结果显示经过计算和处理后，电子控制器将测量结果通过数字显示屏以数字形式显示给用户。
四、优势和应用领域电子智能电子秤相比传统机械秤具有以下优势：1. 高精度：电子智能电子秤能够精确到克或更小的单位，满足了现代生活对精确质量测量的需求。
数字指示秤（电子秤）计量检定中存在的问题及应对措施摘要：电子秤计量检定工作是我国日常生活中十分重要的工作。
随着社会科学不断的发展进步，计量器具类型也发生了具大的变化，各种新型的计量器具出现在大家的视野中。
而电子秤就是其中之一，通过电子秤的使用不仅改变了人们的称重方式，还提高了称重的工作效率及产品质量保障。
但是在电子秤计量检定过程中发现存在许多问题，要想提高电子秤使用工作的效率和准确度，必须采取科学合理的正确使用方法，尽可能避免违规操作。
文中电子秤均为“数字指示秤”简称。
关键词：电子秤；计量检定；问题；应对措施引言电子秤是称量物体重量的电子计量器具，由传感器、承重装置和微计算机芯片等组成，提供准确可靠的测量数据。
电子秤的主要工作原理是当物体放在秤盘上时、压力施加给传感器，该传感器发生了弹性变形，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号，该信号经放大电路放大输出到模拟转换器，转换成便于处理的数字信号输出到CPU运算控制，CPU根据键盘命令以及程序将这种结果输出到显示器，直至显示这种结果。
电子秤的使用和各类商家以及消费者都有密切的联系，而且还关乎着各自的利益。
因此电子秤作为计量器具必须定期开展计量检定工作，检定合格后方可使用，同时检定人员还需要严格按照检定规程进行计量检定。
另外购买时请认准带有CMC标志的正规生产厂家生产的电子秤，避免使用一些有缺陷的三无产品。
一、电子秤的基本概念（一）概念电子秤本身就是利用重力原理，对某种物体进行测量，如果秤中有电子元件，那么这种秤又被称为电子秤。
（二）工作原理物体称重时先将需要称重的物品放到重力传感器上，利用重力将数字转变为电流模拟信号，再经过计算处理，利用A/D的处理器将模拟信号转变为数字，在通过电子数字显示器将数据以数字的形式展现处理[1]。
（三）工作流程当物品放到秤盘中时，物品的压力会通过秤盘传送到传感器中，传感器会受到压力的影响导致自身发生一定的变形，这时传感器的阻抗会进一步改变，同时电压也会发生变化，并且传送出模拟信号。
课程设计数字电子秤设计一、课程目标知识目标：1. 理解数字电子秤的基本原理，掌握其组成部分及功能。
2. 学会运用所学知识分析数字电子秤的电路图，并理解其中的电子元件作用。
3. 掌握数字电子秤的测量原理，能够进行简单的单位转换。
技能目标：1. 能够运用所学知识，设计简单的数字电子秤电路图。
2. 培养学生动手实践能力，能够对数字电子秤进行组装和调试。
3. 提高学生的问题解决能力，能够针对数字电子秤使用过程中出现的问题进行分析和解决。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们探索未知、创新实践的欲望。
2. 培养学生的团队协作精神，使他们学会在团队中共同解决问题，相互学习，共同进步。
3. 增强学生的环保意识，让他们在使用电子设备时注重节能环保，养成良好的使用习惯。
本课程针对高年级学生，结合学科特点和教学要求，将课程目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，提高学生的实际操作能力，培养他们运用所学知识解决实际问题的能力。
同时，关注学生的情感态度价值观培养，使他们在掌握知识技能的同时，形成积极向上的心态和价值观。
二、教学内容1. 数字电子秤基本原理：介绍电子秤的测量原理，包括传感器的工作原理、信号处理、显示技术等，对应教材第3章第1节。
2. 电子元件功能及电路图分析：学习电子元件如电阻、电容、二极管、三极管等在数字电子秤中的应用，分析电路图，理解各部分功能，对应教材第3章第2节。
3. 数字电子秤电路设计：根据基本原理，运用所学知识设计简单的数字电子秤电路图，包括传感器、信号放大、A/D转换、显示等部分，对应教材第3章第3节。
4. 数字电子秤的组装与调试：学习如何将设计好的电路图转化为实际电路，进行组装、调试和优化，培养动手实践能力，对应教材第4章第1节。
5. 故障分析与问题解决：针对数字电子秤使用过程中可能出现的故障，教授分析方法，引导学生运用所学知识解决问题，对应教材第4章第2节。
数字电子秤实训报告
一: 实训目的: 1.通过设计来更好地理解电阻应变式传感器的实际应用
2.电路由测量电桥, 差动放大电路, A/D转换电路, 显示电路组成
3、根据我们已学的知识, 设计一数字电子秤, 掌握电子秤的构造和工作原理, 深化并巩固我们学过的知识, 将理论与实践结合
二: 实训地点: 理工实训楼409
三: 实训内容: 制作数字电子秤的测量部分
四: 电子称原理图
五: 实训总结: 这次作品由以下四部分组成: 电阻应变传感器、信号放大系统、模数转换系统、显示器。
在经过几天的努力, 从开始的电路选择到买元器件, 再到焊接、测试, 终于顺利的完成了数字电子秤的制作。
最开始的两天, 我们对电路图的各个参数进行了解, 仔细的计算将每个元器件的大小参数, 为后来的买元器件打下基础, 在买完元器
件后, 只经过２节课, 就焊接完成, 焊接对我们三校生来说并不是什么难事, 只是接下来的调试对我们来说不是一件简单的是, 由于要求相同的电阻的阻值大小有些偏差, 导致精确度不是很高, 在老师的指导下和我们自己的研究下终于解决了这个问题,这次的实训将电子与传感器联系在一起,让我们回顾了上学期所学的知识,学习是一个循序渐进的过程,我们还有很多要学习也要全面掌握这些东西!
XX年X月X日。
什么是数字电子秤？
数字电子秤：使用称重传感器测量载荷重量、经过电子装置、数
字显示重量值的电子秤。
根据国际法制计量组织
（OIML）国际建议R76，数字指示秤属于自行指示
（无人操作就可以自行指示的秤）的非自动秤（在
称量过程中需要人员操作的秤）。
按使用功能可以分
为：计重秤、计价秤、计数秤，条码打印秤等。
数
字指示秤的特点：准确度高、显示直观（避免视觉
误差）、使用方便、扩展功能丰富。
数字电子秤的分类（产品结构/特点）：
1 电子案秤（ACS）：就是放在桌子上的电子秤，称量范围在 40公斤以内，小重量高分度。
称量单位：公斤（kg）。
2 电子吊秤（OCS）：利用起重设备用秤体的吊钩对物体进行称重，称量范围在0.5~20吨左右，称量单位：吨（t）。
3 电子地上衡（SCS）：安装在地面上或地中的大中型电子秤（室内/室外），称量范围在0.5~200吨左右。
4 电子台秤（TCS）：放在地面上使用，称量范围在30~500公斤以内，中等称量和分度。
称量单位：公斤（kg）。
5 其它电子秤：皮带秤、检重秤、罐装秤等、防爆秤，适应特出使用环境的电子秤。
本数字电子秤设计是由电源模块、A/D转换模块、放大模块、数字显示模块、自动切换模块五大模块组成。
采用压敏4片电阻构成的电桥测量电路来采集极其微小的电压信号，然后送入放大电路放大后送入A/D转换芯片CC7107，使得输入电压信号转换成数字量来输出；再有译码电路转换模块直接连接数码显示管构成，显示实际测量值。
同时根据输出，自动判断出所加压力的大小来改变量程，实现自动换挡。
该设计比较简单，方便制作生产。
关键词：电子秤转换器重量传感器放大器AbstractThis digital electronic scale by the power module is designed, A / D conversion module, amplifier module, a digital display module, the module automatically switches five modules. Bridge measurement circuit using four resistors sensitive to collect tiny voltage signal is then fed into the amplifier circuit A / D converter chip CC7107, so that the input signal is converted into digital voltage outputs; Further translation code conversion module circuits directly connected digital display tubes, shows the actual measured values. Meanwhile according to the output, automatically determine the size of the applied pressure to change the range, automatic shift. The design is simple, easy to produce and production. KEYWORDS ：digital electronic scale weighing sensor amplifier中文摘要..................................................................... 英文摘要..................................................................... 前言..................................................... 错误！未定义书签。
如何正确校正数字电子秤的准确性数字电子秤在我们生活和工作中经常使用，它可以快速、准确地测量物品的重量。
然而，随着时间的推移，数字电子秤的准确性可能会出现偏差。
为了确保数字电子秤测量结果的准确性，我们需要进行定期的校正。
本文将介绍如何正确校正数字电子秤的准确性。
一、了解数字电子秤的校正方法在进行校正之前，首先需要了解数字电子秤的校正方法。
不同型号的数字电子秤可能存在一些差异，因此我们需要查看数字电子秤的使用说明书或者联系生产厂家获取准确的校正方法。
二、准备校正所需的工具校正数字电子秤需要一些特定的工具：1. 校正用的标准物品：通常是知重的物品，例如标准砝码或校正器具。
2. 清洁工具：例如软布和清洁剂，用于清洁数字电子秤的称台和传感器。
三、进行零点校正数字电子秤的零点校正是最基本、最常见的校正方法。
通过进行零点校正，可以确保在没有任何物品放在秤上时，称台的读数为零。
1. 清洁秤台：使用软布和清洁剂仔细清洁数字电子秤的称台，确保上面没有任何杂物。
2. 将数字电子秤置于平稳的表面上，并确保它处于稳定状态。
3. 将校正用的标准物品放在称台上。
根据使用说明书或生产厂家提供的校正方法，选择适当的标准物品并将其放在秤上。
4. 读取并记录数字电子秤的示数。
如果示数不为零，那么说明数字电子秤存在零点偏差。
5. 使用校正方法进行零点校正，直到数字电子秤的示数为零。
四、进行线性校正除了零点校正之外，线性校正也是一种常用的数字电子秤校正方法。
线性校正可以确保数字电子秤的读数在不同重量下的准确性。
1. 清洁秤台：同样地，清洁数字电子秤的称台，确保上面没有任何杂物。
2. 将数字电子秤置于平稳的表面上，并确保它处于稳定状态。
3. 取两个或更多已知重量的标准物品，并将它们依次放在称台上。
4. 读取并记录数字电子秤的示数。
5. 使用校正方法进行线性校正，直到数字电子秤的示数与标准物品的重量一致。
养成良好的使用习惯和维护保养正确校正数字电子秤的准确性之后，我们还需要养成良好的使用习惯和进行定期的维护保养，以保持数字电子秤的准确性：1. 避免过重：不要将超过数字电子秤称量范围的物品放在秤上，以免损坏传感器或影响准确性。
博绿电子秤说明书
博绿电子秤是一种数字化的秤，可以精确地测量物体的重量。
以下是博绿电子秤的说明书：
1. 外观及功能介绍
博绿电子秤外观简洁美观，有LCD数码显示屏。
秤面硬度高，不易刮伤。
使用时请先将秤面平放在水平面上，等待数字显示屏显示“0.00”，此时即可开始称重。
2. 使用方法
（1）按下开关键，待数字显示屏显示“0.00”后，即表示可以开始称重。
记得在称重前将秤面摆平。
（2）将需要称重的物体放至秤面上，稍等片刻，数字屏上即会显示物体的重量。
如果物体移动，数字会动态变化，当物体稳定下来后数字停止变化，此时即为物体的重量。
（3）使用完毕后请将开关键关闭以省电。
3. 注意事项
（1）请勿将秤面上重量过大或过小的物品放置于上面，以免因超载或欠载而损坏秤。
（2）请勿受潮、碰撞或者较高温度下存放。
使用时要避免在太阳照射下或者靠近热源的地方进行称重。
（3）为了保证精度，请勿在强磁场或电子设备附近使用。
（4）请勿在秤面上撞击或划痕，以免影响秤的精度。
（5）如果长时间不使用，建议关闭开关，以免过度耗电。
以上是博绿电子秤的说明书，如有不懂的地方或操作不当的问题，建议查看说明书或者询问售后服务。
目录一、设计目的 (2)二、设计要求 (2)三、总体设计 (2)四、各部分硬件电路的设计 (3)4.1 传感器的选择 (3)４.２三运放大电路的设计………………………………………………６4.3 ＡDC0809 A/Ｄ转换器………………………………………………６４．4 LED显示电路的设计 (8)4.5 控制器单片机的选择 (9)五、整体电路图……………………………………………………1３5.１总体电路图 (13)5．2 程序流程图…………………………………………………………１45.3软件设计………………………………………………………………１４六、设计总结..................................................................１6 参考书籍 (17)一、设计目的称重技术自古以来就被人们所重视,作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。
电子秤是电子衡器中的一种，衡器是国家法定计量器具,是国计民生、国防建设、科学研究、内外贸易不可缺少的计量设备，衡器产品技术水平的高低,将直接影响各行各业的现代化水平和社会经济效益的提高。
经过多年的发展,电子衡器总的发展趋势是小型化、模块化、集成化、智能化；其技术性能趋向是速率高、准确度高、稳定性高、可靠性高;其功能趋向是称重计量的控制信息和非控制信息并重的“智能化”功能;其应用性能趋向于综合性和组合性。
本课程设计的电子秤以单片机为主要部件，利用全桥测量原理，通过对电路输出电压和标准重量的线性关系,建立具体的数学模型，将电压量纲（V）改为重量纲（ｇ)即成为一台原始电子秤。
其中测量电路中最主要的元器件就是电阻应变式传感器。
电阻应变式传感器是传感器中应用最多的一种,本设计采用全桥测量电路,使系统产生的误差更小,输出的数据更精确。
而三运放大电路的作用就是把传感器输出的微弱的模拟信号进行一定倍数的放大，以满足Ａ/D转换器对输入信号电平的要求。
电子秤的功能电子秤是一种利用电子技术来测量物体重量的现代化称重设备。
相对于传统的机械秤，电子秤具有更高的精确度和更多的功能。
下面，我将向大家介绍一下电子秤的一些功能。
首先，电子秤具有重量测量功能。
它可以快速准确地测量物体的重量，无论是以克(g)、千克(kg)、斤(jin)还是磅(lb)为单位。
用户只需要将物体放在秤盘上，电子秤会立即显示出物体的重量。
并且，电子秤的测量精确度通常在0.01g到0.1g之间，能满足各类精密称重的需求。
其次，电子秤具有称重范围广。
不同型号的电子秤具有不同的称重范围，能够满足不同场合的称重需求。
有些电子秤的称重范围可以达到数百克，适用于厨房烹饪和药品配方等精细工作；而另一些电子秤的称重范围可达到数百公斤，适用于物流仓储和货物配送等大型物体的称重。
无论是轻量级还是重量级物体，电子秤都能准确地进行测量。
另外，电子秤还具有多功能显示。
除了显示物体的重量外，电子秤还可以显示其他相关信息，如重量单位、重量增减等。
有些先进的电子秤还配备了液晶显示屏，可以实时显示当前测量结果，并且具有背光功能，在光线较暗的环境中也能清晰显示。
此外，电子秤还具备自动化控制功能。
有些电子秤配备了自动称重和自动关机功能。
自动称重功能可以使秤盘在检测到物体后自动开始称重，无需进行额外操作；而自动关机功能可以在一段时间没有使用后自动关闭电源，节省电能。
最后，电子秤还具备数据存储功能。
有些电子秤内置一个内存芯片，可以将之前的测量结果保存下来，用户可以随时查看之前的测量记录。
这对于一些需要长期记录数据的用户来说，非常方便。
总的来说，电子秤具有重量测量、称重范围广、多功能显示、自动化控制和数据存储等诸多功能。
随着科技的发展，电子秤的功能还将不断更新和提升，以满足人们对于称重需求的越来越高的要求。
无论是在家庭生活中还是工业生产中，电子秤都成为了不可或缺的称重工具。
电子秤称数操作规程电子秤是一种将物体的质量转化为电信号的仪器。
在使用电子秤进行称数操作时，操作规程是非常重要的，不仅可以确保称数的准确性，还可以延长电子秤的使用寿命。
下面是电子秤称数操作规程的详细介绍。
1.放置电子秤：电子秤应该放置在平稳的水平台面上，确保秤盘平稳不摇晃。
避免放置在具有强磁场或振动的环境中，以免影响称数的准确性。
2.称数前准备：2.1检查秤盘是否干净，确保没有杂物或异物附着在秤盘上，以免影响称重准确性。
2.2确保电子秤已经通电，并且处于稳定工作状态。
如果电子秤不工作或不稳定，应及时通知相关维修人员进行处理。
3.准备待称的物体：3.1清洁物体表面，确保物体不附着任何水分或杂质，以免影响称重准确性。
3.2物体应该稳定放置在秤盘上，并且尽量保持静止状态，避免物体的摆动或晃动。
4.开始称数：4.1打开电子秤的显示屏，确保称数结果可以清晰显示出来。
4.2将待称的物体放置在秤盘上，确保物体与秤盘之间没有明显的空隙。
4.3等待一段时间，直到显示屏上的数字稳定下来，表示称数结果已经稳定。
4.4记录下称数结果。
根据需要可以进行零位调整，将结果调整为零。
5.重复称数：5.1如果需要对同一个物体进行多次称数，应该在每次称数之间确保物体从秤盘上移开，避免与之前的结果产生干扰。
5.2在进行下一次称数之前，应该等待一段时间，直到显示屏上的数字稳定下来，再开始下一次的称数。
6.结束称数：6.1在完成称数任务后，应该及时将待称物体从秤盘上移开，避免长时间放置造成秤盘的压力。
6.2关闭电子秤的电源，确保其长时间不使用时处于关闭状态，以节省能源并延长使用寿命。
7.定期维护：7.1定期对电子秤进行清洁，清除秤盘上的杂物和灰尘，以保持其工作的正常状态。
7.2定期检查电子秤的线路连接和电源状态，确保电子秤的工作稳定可靠。
7.3如有需要，可以请专业人员进行定期维护和校准，以确保电子秤的称重准确性。
猫称是一个用来测量猫咪体重的工具，可以帮助你了解猫咪的体重变化和健康状况。
以下是几种常见的猫称体重的工具：
1. 数字电子秤：数字电子秤是最常用的猫称工具之一。
它们通常有一个平台，你可以将猫咪放在上面进行称重。
数字电子秤一般精确度较高，能够提供准确的体重读数。
2. 机械秤：机械秤是一种传统的猫称工具，具有一个指针或刻度盘来显示猫咪的体重。
机械秤通常较为耐用，但可能需要进行定期校准以确保准确性。
3. 兽医诊所的猫称：专业兽医诊所通常配备有精确的猫称工具，兽医可以根据实际需要在进行体检时测量猫咪的体重。
如果你想得到最准确的体重数据，可以带猫咪去专业的兽医诊所进行称重。
在使用猫称时，有几点需要注意：
- 确保猫咪站在平稳的表面上进行称重，以保证准确性。
- 尽量在猫咪相对安静、不紧张或不焦虑的状态下进行称重，例如在它们放松时或进食后。
- 在使用电子秤时，确保电池充足或电源连接良好，以避免
误差和不准确的读数。
通过定期测量猫咪的体重，你可以追踪它们的生长和健康状况。
如果你对猫咪的体重有任何担忧，建议咨询兽医获得进一步的建议和指导。
《数字电子秤》学院：电气工程与自动化学院专业：电子科学与技术班级：B140413学号：B********姓名：***目录摘要 (2)一、设计任务 (3)1. 设计要求 (3)二、设计思路及原理框图 (3)2.1.设计思路 (3)2.2设计方案 (3)2.3基本工作原理框图 (4)三、系统方案 (4)3.1 传感器的选择 (4)3.1.1 电阻应变式传感器的组成以及原理 (4)3.1.2电阻应变式传感器的测量电路 (5)3.1.3三运放大电路 (6)3.2 ICL7107介绍 (7)3.2.1ICL7107工作原理： (7)3.2.2 ICL7107双积分模数转换器引脚功能、外围元件参数的选择 (8)3.2.3 ICL7107 A/D转换及译码电路 (10)3.2.4显示电路设计 (10)四、调试结果及分析 (11)4.1仿真测试 (11)4.2测试数据 (12)五、设计总结 (13)参考文献 (14)摘要本设计电子秤以单片机为主要部件，利用全桥测量原理，通过对电路输出电压和标准重量的线性关系，建立具体的数学模型，将电压量纲（V）改为重量纲（g）即成为一台原始电子秤。
本设计采用电阻应变式传感器是传感器中应用最多的全桥测量电路，使系统产生的误差更小，输出的数据更精确。
放大后的模拟电压信号经过A/D转换电路变成数字量A/D转换电路采用A/D转换芯片ICL7107实现。
然后把数字信号输送到显示电路中去，最后由四块分立的七段LED显示电路进行显示。
将设计好的电路利用Altium Designer软件进行电路图绘制，并用proteous进行仿真，具有一定的精度，从而证明了该电子称方案可行。
关键词：电子称电阻应变片全桥 ICL7107一、设计任务1. 设计要求1.1制作一个具有数字显示功能的数字电子称；1.2调试数字电子称的各个单元电路及系统电路；1.3掌握数字电路的设计、组装与调试方法；1.4测量范围0-0.99kg（0-0.99V）1-1.99kg（1-1.99V）。
1.5直流电源输出的微弱信号，经放大后，由数模转换成数字量后，由数字显示电路显示。
二、设计思路及原理框图2.1.设计思路1）用电子称称重的过程是把被测物体的重量通过传感器转换成电压信号。
由于这一信号通常都非常小，需要进行放大，放大后的模拟信号经模/数变换转变成数字量，再通过译码显示器显示出重量。
由于被测物体的重量相差很大，根据不同的测量范围要求，可由电路自由切换量程，同时，显示器的小数点数位对应不同量程而变化，即可实现电子称的要求。
2）称重的准确程度首先取决于传感器输出的信号，电子称的传感器通常使用电桥，它将应变电阻转变成电压信号或电流信号。
2.2设计方案通过传感器产生电压信号经放大电路把信号放大后输入A/D转换芯片进行A/D转换由于此芯片可直接用于数字显示故转换后的数字量直接用数码显示器进行显示即可。
而量程切换通过修改放大系统的增益实现。
2.3基本工作原理框图三、系统方案3.1 传感器的选择3.1.1 电阻应变式传感器的组成以及原理电阻应变式传感器是将被测量的力，通过它产生的金属弹性变形转换成电阻变化的元件。
由电阻应变片和测量线路两部分组成。
常用的电阻应变片有两种：电阻丝应变片和半导体应变片，本设计中采用的是电阻丝应变片，为获得高电阻值，电阻丝排成网状，并贴在绝缘的基片上，电阻丝两端引出导线，线栅上面粘有覆盖层，起保护作用。
电阻应变片也会有误差，产生的因素很多，所以测量时我们一定要注意，其中温度的影响最重要，环境温度影响电阻值变化的原因主要是：A.电阻丝温度系数引起的。
B.电阻丝与被测元件材料的线膨胀系数的不同引起的。
对于因温度变化对桥接零点和输出，灵敏度的影响，即使采用同一批应变片，也会因应变片之间稍有温度特性之差而引起误差，所以对要求精度较高的传感器，必须进行温度补偿，解决的方法是在被粘贴的基片上采用适当温度系数的自动补偿片，并从外部对它加以适当的补偿。
非线性误差是传感器特性中最重要的一点。
产生非线性误差的原因很多，一般来说主要是由结构设计决定，通过线性补偿，也可得到改善。
滞后和蠕变是关于应变片及粘合剂的误差。
由于粘合剂为高分子材料，其特性随温度变化较大，所以称重传感器必须在规定的温度范围内使用。
图2-应变式传感器安装示意图3.1.2电阻应变式传感器的测量电路测量电路是电子秤设计电路中是一个重要的环节，我们在制作的过程中应尽量选择好元件，调整好测量的范围的精确度，以避免减小测量数据的误差。
常规的电阻应变片K值很小，约为2，机械应变度约为0.000001—0.001，所以，电阻应变片的电阻变化范围为0.0005—0.1欧姆。
所以测量电路应当能精确测量出很小的电阻变化，在电阻应变传感器中做常用的是全桥式测量电路。
桥式测量电路有四个电阻，其中任何一个都可以是电阻应变片电阻，电桥的一个对角线接入工作电压U，另一个对角线为输出电压Uo。
其特点是：当四个桥臂电阻达到相应的关系时，电桥输出为零，或则就有电压输出，可利用灵敏检流计来测量，所以电桥能够精确地测量微小的电阻变化。
图3-全桥测量电桥图它由电阻应变片电阻R1、R2、R3、R4组成测量电桥，R1＝R2＝R3＝R4＝350Ω，加热丝阻值为50Ω左右，测量电桥的电源由稳压电源Uin供给。
电路中，将受力性质相同的两应变片接入电桥对边，当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其桥路输出电压Uout＝KEε。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
将差动放大器调零，合上电源开关，调节电桥平衡电位RW1，使数显表显示0.00V。
将10只标准砝码全部置于传感器的托盘上，调节电位器RW3（增益即满量程调节）使数显表显示为0.200V(2V档测量)或－0.200V。
拿去托盘上的所有砝码，调节电位器R W4（零位调节）使数显表显示为0.0000V。
重复标定过程，一直到精确为止，把电压量纲V改为重量纲g，就可以称重。
成为一台原始的电子秤。
3.1.3三运放大电路本次设计中，需要一个放大电路，我们将采用三运放大电路，主要的元件就是三运放大器。
在许多需要用A/D转换和数字采集的单片机系统中，多数情况下，传感器输出的模拟信号都很微弱，必须通过一个模拟放大器对其进行一定倍数的放大，才能满足A/D转换器对输入信号电平的要求，在此情况下，就必须选择一种符合要求的放大器。
图4-三运放大电路结构图3.2 ICL7107介绍3.2.1ICL7107工作原理：双积分模数转换电路的原理比较简单，当输入电压为Vx 时，在一定时间T1内对电量为零的电容器C 进行恒流（电流大小与待测电压Vx 成正比）充电，这样电容器两极之间的电量将随时间线性增加，当充电时间T1到后，电容器上积累的电量Q 与被测电压Vx 成正比；然后让电容器恒流放电（电流大小与参考电压Vref 成正比），这样电容器两极之间的电量将线性减小，直到T2时刻减小为零。
所以，可以得出T2也与Vx 成正比。
如果用计数器在T2开始时刻对时钟脉冲进行计数，结束时刻停止计数，得到计数值N2，则N2与Vx 成正比。
Qo=dt R Vx T *1⎰=1T R Vx (1) Vo=-C Qo =-1T RCVx (2) Vo+C 1dt R Vref T *20⎰=0 （3） 把（2）式代入上式，得： T2=VrefT 1Vx (4) 从（4）式可以看出，由于T1和Vref 均为常数，所以T2与Vx 成正比。
若时钟最小脉冲单元为CP T ,则CP T N T *=11，CP T N T *=22，代入（4），即有： N2= Vx (5)可以得出测量的计数值N2与被测电压Vx 成正比。
对于ICL7107，信号积分阶段时间固定为1000个CP T ,即N1的值为1000不变。
而N2的计数随Vx 的不同范围为0～1999，同时自动校零的计数范围为2999～1000，也就是测量周期总保持4000个CP T 不变。
即满量程时N2max=2000=2*N1,所以Vxmax=2Vref ，这样若取参考电压为100mV ，则最大输入电压为200mV ；若参考电压为1V ，则最大输入电压为2V 。
3.2.2 ICL7107双积分模数转换器引脚功能、外围元件参数的选择图5-ICL7107管脚图Vref N 1图6-ICL7107和外围器件连接图ICL7107芯片的引脚图如图3所示，它与外围器件的连接图如图所示。
图中它和数码管相连的脚以及电源脚是固定的，所以不加详述。
芯片的第32脚为模拟公共端，称为COM端；第36脚Vr+和35脚Vr-为参考电压正负输入端；第31脚IN+和30脚IN-为测量电压正负输入端； Cint和Rint分别为积分电容和积分电阻，Caz为自动调零电容，它们与芯片的27、28和29相连，用示波器接在第27脚可以观测到前面所述的电容充放电过程，该脚对应实验仪上示波器接口Vint；电阻R1和C1与芯片内部电路组合提供时钟脉冲振荡源，从40脚可以用示波器测量出该振荡波形，该脚对应实验仪上示波器接口CLK，时钟频率的快慢决定了芯片的转换时间（因为测量周期总保持4000个Tcp不变）以及测量的精度。
下面是这些参数的具体作用：Rint为积分电阻，它是由满量程输入电压和用来对积分电容充电的内部缓冲放大器的输出电流来定义的，对于ICL7107，充电电流的常规值为Iint=4uA，则Rint=满量程/4uA。
所以在满量程为200mV，即参考电压Vref=0.1V时，Rint=50K,实际选择47K电阻；在满量程为2V，即参考电压Vref=1V时，Rint=500K,实际选择470K电阻。
Cint=T1*Iint/Vint,一般为了减小测量时工频50HZ干扰，T1时间通常选为0.1S ，具体下面再分析，这样又由于积分电压的最大值Vint=2V，所以：Cint=0.2uF,实际应用中选取0.22uF。
对于ICL7107，38脚输入的振荡频率为：f0=1/(2.2*R1*C1)，而模数转换的计数脉冲频率是f0的4倍，即Tcp=1/(4*f0)，所以测量周期T=4000*Tcp=1000/f0，积分时间（采样时间）T1=1000*Tcp=250/fo。
所以fo的大小直接影响转换时间的快慢。
频率过快或过慢都会影响测量精度和线性度，同学们可以在实验过程中通过改变R1的值同时观察芯片第40脚的波形和数码管上显示的值来分析。
一般情况下，为了提高在测量过程中抗50HZ工频干扰的能力，应使A/D转换的积分时间选择为50HZ工频周期的整数倍，即T1=n*20ms,考虑到线性度和测试效果，我们取T1=0.1ms(n=5)，这样T=0.4S，f0=40kHZ，A/D转换速度为2.5次/秒。
