美国固瑞克高压无气喷涂机

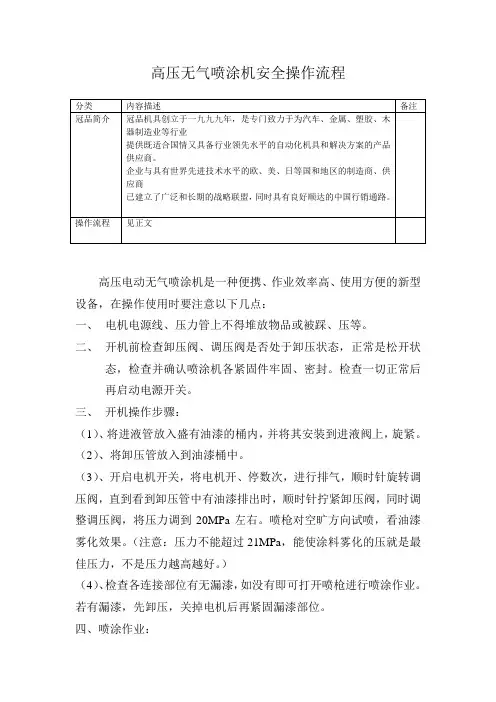

高压无气喷涂机安全操作流程高压电动无气喷涂机是一种便携、作业效率高、使用方便的新型设备，在操作使用时要注意以下几点：一、电机电源线、压力管上不得堆放物品或被踩、压等。

二、开机前检查卸压阀、调压阀是否处于卸压状态，正常是松开状态，检查并确认喷涂机各紧固件牢固、密封。

检查一切正常后再启动电源开关。

三、开机操作步骤：（1）、将进液管放入盛有油漆的桶内，并将其安装到进液阀上，旋紧。

（2）、将卸压管放入到油漆桶中。

（3）、开启电机开关，将电机开、停数次，进行排气，顺时针旋转调压阀，直到看到卸压管中有油漆排出时，顺时针拧紧卸压阀，同时调整调压阀，将压力调到20MPa左右。

喷枪对空旷方向试喷，看油漆雾化效果。

（注意：压力不能超过21MPa，能使涂料雾化的压就是最佳压力，不是压力越高越好。

）（4）、检查各连接部位有无漏漆，如没有即可打开喷枪进行喷涂作业。

若有漏漆，先卸压，关掉电机后再紧固漏漆部位。

四、喷涂作业：（1）、若喷射距离远，请接上延长杆即可。

（2）、在喷涂作业过程中如需暂停工作，应先将卸压阀逆时针旋转，将压力释放为零，此时涂料从卸压管流出，关掉电机，把喷嘴浸入到稀释剂里，防止殘留在喷嘴内的油漆变硬造成堵塞。

（3）、作业时如出现喷嘴堵塞现象，需将喷嘴反转180度喷射几次，然后转向喷射位置即可进行正常喷涂。

五、喷涂过程中注意事项：（1）、切勿用手指堵住泄漏处或喷嘴口。

任何时候不允许把喷枪对着自己或他人。

（2）、停止作业或装卸喷时，请将喷枪的锁紧旋扭扳上。

作业时采取相应的防护措施（如防护口罩等）（3）、请勿在喷涂作业中吸烟。

（4）、请勿在通风差，有火花或有可燃物的区域施工。

（5）、移动本机时，要切断电源，切勿拉扯设备电源线。

六、每次使用结束后，把喷嘴转动180度，用稀释剂自动循环清洗十分钟以上，将卸压阀逆时针旋转，将压力释放为零，然后关闭电源开关，盖上防尘罩。

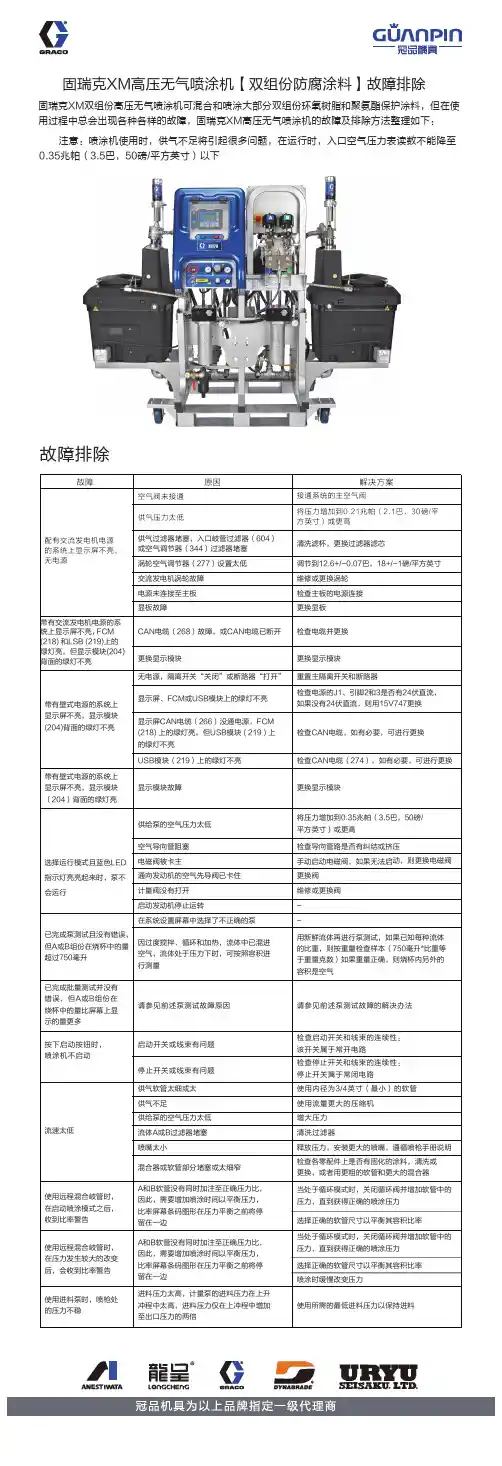

固瑞克XM高压无气喷涂机【双组份防腐涂料】故障排除固瑞克XM双组份高压无气喷涂机可混合和喷涂大部分双组份环氧树脂和聚氨酯保护涂料，但在使用过程中总会出现各种各样的故障，固瑞克XM高压无气喷涂机的故障及排除方法整理如下： 注意：喷涂机使用时，供气不足将引起很多问题，在运行时，入口空气压力表读数不能降至0.35兆帕（3.5巴，50磅/平方英寸）以下故障原因解决方案配有交流发电机电源的系统上显示屏不亮，无电源空气阀未接通供气压力太低接通系统的主空气阀将压力增加到0.21兆帕（2.1巴，30磅/平方英寸）或更高供气过滤器堵塞，入口岐管过滤器（604）或空气调节器（344）过滤器堵塞清洗滤杯，更换过滤器滤芯涡轮空气调节器（277）设置太低交流发电机涡轮故障电源未连接至主板显板故障CAN电缆（268）故障，或CAN电缆已断开更换显示模块无电源，隔离开关“关闭”或断路器“打开”调节到12.6+/-0.07巴，18+/-1磅/平方英寸维修或更换涡轮检查主板的电源连接更换显板检查电缆并更换更换显示模块带有交流发电机电源的系统上显示屏不亮，FCM (218) 和LSB (219)上的绿灯亮，但显示模块(204)背面的绿灯不亮重置主隔离开关和断路器显示屏、FCM或USB模块上的绿灯不亮检查电源的J1、引脚2和3是否有24伏直流，如果没有24伏直流，则用15V747更换显示屏CAN电缆（266）没通电源，FCM (218) 上的绿灯亮，但USB模块 ( 219 ) 上的绿灯不亮检查CAN电缆，如有必要，可进行更换USB模块（219）上的绿灯不亮检查CAN电缆（274），如有必要，可进行更换带有壁式电源的系统上显示屏不亮，显示模块(204)背面的绿灯不亮带有壁式电源的系统上显示屏不亮，显示模块（204）背面的绿灯亮显示模块故障更换显示模块供给泵的空气压力太低将压力增加到0.35兆帕（3.5巴，50磅/平方英寸）或更高检查导向管路是否有纠结或挤压手动启动电磁阀，如果无法启动，则更换电磁阀更换阀维修或更换阀--空气导向管阻塞电磁阀被卡主通向发动机的空气先导阀已卡住计量阀没有打开启动发动机停止运转在系统设置屏幕中选择了不正确的泵选择运行模式且蓝色LED 指示灯亮亮起来时，泵不会运行因过度搅拌、循环和加热，流体中已混进空气，流体处于压力下时，可按照容积进行测量用新鲜流体再进行泵测试，如果已知每种流体的比重，则按重量检查样本（750毫升*比重等于重量克数）如果重量正确，则烧杯内另外的容积是空气已完成泵测试且没有错误，但A或B组份在烧杯中的量超过750毫升已完成批量测试并没有错误，但A或B组份在烧杯中的量比屏幕上显示的量更多请参见前述泵测试故障原因请参见前述泵测试故障的解决办法按下启动按钮时，喷涂机不启动检查启动开关和线束的连续性：该开关属于常开电路检查停止开关和线束的连续性：停止开关属于常闭电路启动开关或线束有问题停止开关或线束有问题使用内径为3/4英寸（最小）的软管使用流量更大的压缩机增大压力清洗过滤器释放压力，安装更大的喷嘴，遵循喷枪手册说明供气软管太细或太供气不足供给泵的空气压力太低流体A或B过滤器堵塞喷嘴太小检查各零配件上是否有固化的涂料，清洗或更换，或者用更粗的软管和更大的混合器混合器或软管部分堵塞或太细窄流速太低A和B软管没有同时加注至正确压力比，因此，需要增加喷涂时间以平衡压力，比率屏幕条码图形在压力平衡之前将停留在一边当处于循环模式时，关闭循环阀并增加软管中的压力，直到获得正确的喷涂压力选择正确的软管尺寸以平衡其容积比率使用远程混合岐管时，在启动喷涂模式之后，收到比率警告A和B软管没有同时加注至正确压力比，因此，需要增加喷涂时间以平衡压力，比率屏幕条码图形在压力平衡之前将停留在一边当处于循环模式时，关闭循环阀并增加软管中的压力，直到获得正确的喷涂压力选择正确的软管尺寸以平衡其容积比率喷涂时缓慢改变压力使用远程混合岐管时，在压力发生较大的改变后，会收到比率警告进料压力太高，计量泵的进料压力在上升冲程中太高，进料压力仅在上冲程中增加至出口压力的两倍使用所需的最低进料压力以保持进料使用进料泵时，喷枪处的压力不稳故障排除。

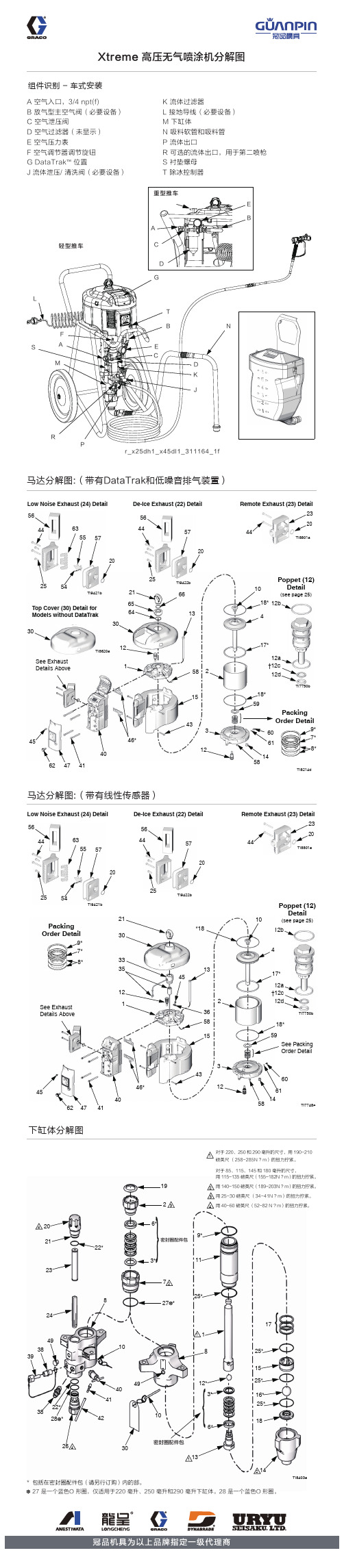

固瑞克Xtreme高压无气喷涂机下缸体维修步骤(最全)word资料固瑞克Xtreme高压无气喷涂机下缸体维修步骤固瑞克Xtreme系列高压无气喷涂机,应用了固瑞克先进的Xtreme下泵体技术,密封件超高分子量聚乙烯材料以及高精度加工工艺保证持久耐磨,可轻松处理要求苛刻的保护涂层和防腐涂料。

其修理过程如下:所需工具一套活动扳手、转矩扳手、橡胶锤、手板压机、软木快(尺寸约为1平方英尺、软钳口的大台钳、螺纹润滑剂、凡士林、防卡润滑剂。

拆卸1.释放压力。

2.明断开下缸体与马达的连接。

或者,如果是车式安装系统,可将推车倒过来以便在推车上维修下缸体。

3.对于有内置过滤器的下缸体,要将上过滤器盖(20和下过滤器盖(26松开并卸下。

4.松开入口罩(14并将其从下气缸(11上卸下。

5.按压入口止回球(16使其从入口罩(14底部弹出(注意不要损坏基座(18以卸下整个入口止回球阀座组件。

1Xtreme下缸体:卸下入口止回球、底部O形圈(27*及基座。

然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。

2115及更小的XP下缸体:卸下弹簧、入口止回球、底部O形圈及薄垫片。

然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。

3145立方厘米及更大的XP下缸体:卸下入口止回球、底部O形圈及薄垫片。

然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。

6.将下缸体垂直竖立在大台钳内。

用橡胶锤敲松但不要卸下密封螺母(2。

7.从下气缸(11上卸下锁定销(108.拧松并将出口罩(8垂直向上提起,使其脱离气缸。

小心不要刮伤活塞柱(1。

9.卸下卡盘总成。

卸下出口罩(8底部的O形圈(27*或29*,然后拧下密封卡筒(7上的密封螺母(2。

从密封卡筒(7上卸下内凹压套、外凸压套和V形密封圈(3。

注意:为了减少造成活塞柱(1和下气缸(11严重破坏的可能性,首先应把下气缸放在软木块上。

应始终使用橡胶锤或手扳压机将活塞柱从下气缸中敲出。

用户手册仅供专业使用无气喷涂技术使用此设备之前，须阅读此手册。

无气喷涂机 网站地址：国 际 型型号：High Rider Bare 800-130-CE High Rider Compete 800-131-CE Low Rider Bare 800-132-CE Low Rider Complete 800-133-CE注释：此手册中包含有重要的警告和说明。

请阅读和保留，作为参考。

目录安全预防措施 ...................................................................................... 2 一般性说明 .......................................................................................... 3 操作 ...................................................................................................... 4 设置 ...................................................................................................... 4 准备涂漆 .............................................................................................. 4 涂漆 .................................................................... 错误！未定义书签。

电子压力控制指示器 ........................................................................... 5 泄压程序 .............................................................................................. 6 喷涂 ...................................................................................................... 6 喷涂技术 .............................................................................................. 6 实践 ...................................................................................................... 7 清理 ...................................................................................................... 7 清洁喷枪 .............................................................................................. 7 维护保养 .............................................................................................. 8 维修和维护的一般性备注 ................................................................... 8 更换马达组件（电子控制） ............................................................... 8 更换齿轮 .............................................................................................. 8 更换转速器 .......................................................................................... 9 更换回流阀 .......................................................................................... 9 流体部位的维护 ................................................................................ 10 更换泵体过滤器 ................................................................................ 11 发现并修理故障 ................................................................................ 12 零件清单 ............................................................................................ 14 主电源组件 ........................................................................................ 14 驱动组件 ............................................................................................ 15 油漆仓组件 （P ／N ８００－３００） ...................................... 16 高扶手手推车 （P ／N 800-600） .............................................. 17 过滤组件（低扶手） ......................................................................... 18 标签 .................................................................................................... 18 低扶手手推车 （P ／N800－590） ................................................ 18 主要的／喷嘴组件（P ／N ８００－９１５）： ........................ 19 附件 .................................................................................................... 19 保证条款 .. (20)安全预防措施此手册中包含有使用设备之前必须阅读和了解的信息。

冠品机具成立于1999年，工业表面处理全方位集成服务商。

为您提供的不仅仅是产品，而是解决方案。

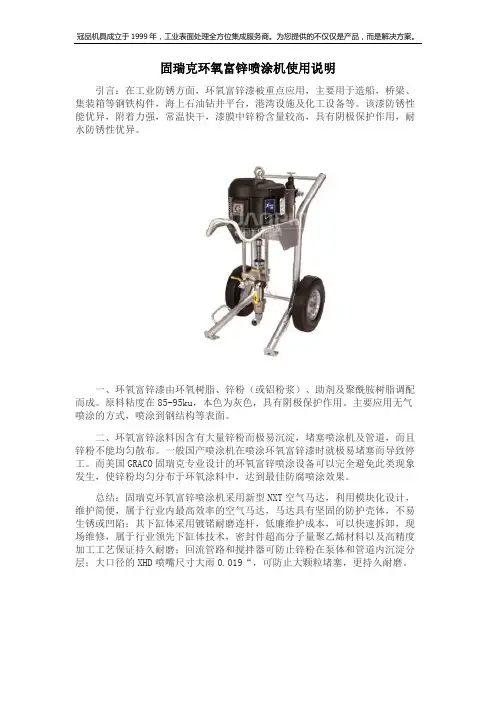

固瑞克环氧富锌喷涂机使用说明
引言：在工业防锈方面，环氧富锌漆被重点应用，主要用于造船，桥梁、集装箱等钢铁构件，海上石油钻井平台，港湾设施及化工设备等。

该漆防锈性能优异，附着力强，常温快干，漆膜中锌粉含量较高，具有阴极保护作用，耐水防锈性优异。

一、环氧富锌漆由环氧树脂、锌粉（或铝粉浆）、助剂及聚酰胺树脂调配而成。

原料粘度在85-95ku，本色为灰色，具有阴极保护作用。

主要应用无气喷涂的方式，喷涂到钢结构等表面。

二、环氧富锌涂料因含有大量锌粉而极易沉淀，堵塞喷涂机及管道，而且锌粉不能均匀散布。

一般国产喷涂机在喷涂环氧富锌漆时就极易堵塞而导致停工。

而美国GRACO固瑞克专业设计的环氧富锌喷涂设备可以完全避免此类现象发生，使锌粉均匀分布于环氧涂料中，达到最佳防腐喷涂效果。

总结：固瑞克环氧富锌喷涂机采用新型NXT空气马达，利用模块化设计，维护简便，属于行业内最高效率的空气马达，马达具有坚固的防护壳体，不易生锈或凹陷；其下缸体采用镀锘耐磨连杆，低廉维护成本，可以快速拆卸，现场维修，属于行业领先下缸体技术，密封件超高分子量聚乙烯材料以及高精度加工工艺保证持久耐磨；回流管路和搅拌器可防止锌粉在泵体和管道内沉淀分层；大口径的XHD喷嘴尺寸大雨0.019“，可防止大颗粒堵塞，更持久耐磨。

冠品机具为固瑞克一级代理商,最专业的工业表面处理集成服务商。

固瑞克喷涂机详细介绍
第一、质量过硬
质量过硬是固瑞克进口无气喷涂机最为显著的优点，我们知道在喷涂行业中大家对于品质的要求是比较高的，这一点不仅体现在对材质的选择上还体现在它的使用手感上。

固瑞克喷涂机采用优质碳钢和不锈钢结构，更防腐蚀；无气喷涂产品中的高压无气喷枪具有二指扳机和四指扳机、圆手柄设计让操作员更加舒适。

第二、技术过硬
该公司在喷涂行业中信誉度高，其中一个原因就是它的成立时间比较早，在高压无气喷涂设备方面的技术研究非常成熟，因此在技术体系上已经是相当的发达和完善，在一些核心技术上还能够成为业内的典范。

自1926 年以来，Graco 有限公司已成为建筑业、制造业、加工业和维修行业中流体处理优质泵和喷涂设备提供商的领军者。

第三、备受信赖
美国固瑞克公司不仅在中国国内就具有很高的知名度，在国际上也是具有相当高的知名度的，它所生产的一系列的喷涂设备不仅在国内被普及，还远销到欧洲市场中。

Graco 总部位于明尼苏达州明尼阿波利斯市，公司与世界各地经销商密切合作，为客户提供创新产品，并为喷浆整理、喷漆循环、润滑剂、密封剂和粘合剂分配、过程应用和承包商电力设备设定质量标准。

这些一流的产品在美国和中国制造，经明尼苏达州、比利时、日本、韩国、中国和澳大利亚的配销中心供应给客户。

第四、利润空间大
利润空间大则是代理商们选择美国固瑞克进口无气喷涂机的关键原因，不管从事的哪一个行业的代理，人们的最终目的都是希望获利。

从当前的趋势来看，固瑞克在保证了品质的前提下尽可能的降低了生产的成本，并且提供优质的售前售后服务，从而让它的性价比非常高。

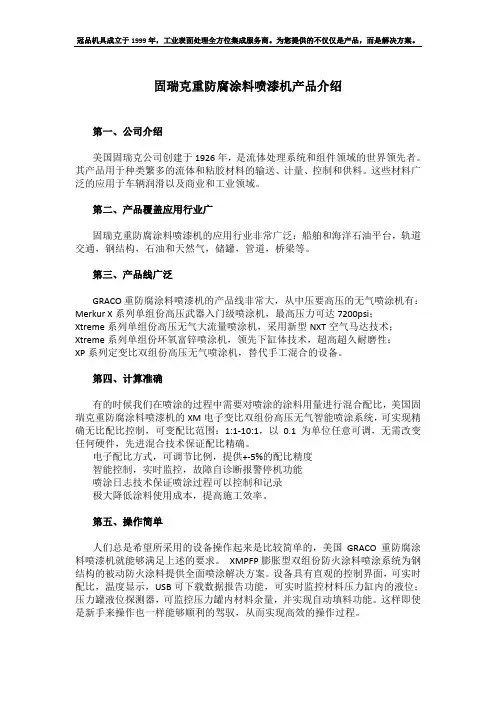

固瑞克重防腐涂料喷漆机产品介绍第一、公司介绍美国固瑞克公司创建于1926年，是流体处理系统和组件领域的世界领先者。

其产品用于种类繁多的流体和粘胶材料的输送、计量、控制和供料。

这些材料广泛的应用于车辆润滑以及商业和工业领域。

第二、产品覆盖应用行业广固瑞克重防腐涂料喷漆机的应用行业非常广泛：船舶和海洋石油平台，轨道交通，钢结构，石油和天然气，储罐，管道，桥梁等。

第三、产品线广泛GRACO重防腐涂料喷漆机的产品线非常大，从中压要高压的无气喷涂机有：Merkur X系列单组份高压武器入门级喷涂机，最高压力可达7200psi；Xtreme系列单组份高压无气大流量喷涂机，采用新型NXT空气马达技术；Xtreme系列单组份环氧富锌喷涂机，领先下缸体技术，超高超久耐磨性；XP系列定变比双组份高压无气喷涂机，替代手工混合的设备。

第四、计算准确有的时候我们在喷涂的过程中需要对喷涂的涂料用量进行混合配比，美国固瑞克重防腐涂料喷漆机的XM电子变比双组份高压无气智能喷涂系统，可实现精确无比配比控制，可变配比范围：1:1-10:1，以0.1为单位任意可调，无需改变任何硬件，先进混合技术保证配比精确。

电子配比方式，可调节比例，提供+-5%的配比精度智能控制，实时监控，故障自诊断报警停机功能喷涂日志技术保证喷涂过程可以控制和记录极大降低涂料使用成本，提高施工效率。

第五、操作简单人们总是希望所采用的设备操作起来是比较简单的，美国GRACO重防腐涂料喷漆机就能够满足上述的要求。

XMPFP膨胀型双组份防火涂料喷涂系统为钢结构的被动防火涂料提供全面喷涂解决方案。

设备具有直观的控制界面，可实时配比，温度显示，USB可下载数据报告功能，可实时监控材料压力缸内的液位；压力罐液位探测器，可监控压力罐内材料余量，并实现自动填料功能。

这样即使是新手来操作也一样能够顺利的驾驭，从而实现高效的操作过程。

第六、喷嘴耐用高端重防腐涂料喷漆机的易损件喷嘴，一直是使用者后期需要大资金的投入，喷嘴的用量占据很大份额的生产成本。

固瑞克AL自动无气喷枪主要应用于涂料和涂层的无气喷涂，也可用于密封胶流涂，通常与高压无气喷涂机搭配使用。

现附上固瑞克无气喷枪在正式开始喷涂工作时的正确操作办法。

固瑞克高压无气喷涂机AL自动无气喷枪正确操作办法■ 泄压步骤1．关闭泵的电源2．关闭喷枪的供气和供料3．关闭放气型主空气阀（系统必须配备）4．朝接地的金属废液桶内扣动喷枪扳机，使流体压力释放AL 自动无气喷枪(不带底座)AL 自动无气喷枪(带底座)TI8174a■ 喷涂流体调节系统的控制装置（如果它是自动的），使喷枪在就要遇到工件时开始喷涂，然后在工件通过后立刻停止喷涂。

保持喷枪在与被喷物体表面的距离不变，约8-10英寸（200-250mm）。

正确喷涂方式：保持喷枪垂直并距被喷物体8-10英寸（200-250mm）；沿被喷表面一道一道顺畅、平行地喷涂，每道重叠50%。

5．打开泵泄压阀（系统必须配备），以帮助释放活塞泵内的流体压力。

另外，打开与流体压力表 连接的泄压阀（在有流体调节器的系统中），以释放软管和喷枪内的流体压力。

仅靠扣动喷枪 扳机来释放压力可能还不够。

准备一个接住排出物的容器。

6．准备再次喷涂之前，让泄压阀一直开着。

7．如果怀疑喷嘴或软管完全堵塞或完成上述步骤后怀疑压力未完全释放掉，应极为缓慢地松开软管端部的接头，使压力逐渐释放掉，然后再完全松开接头。

然后清理喷嘴或软管堵塞物。

TI8098a TI8099a特别注意：不要使用含有蚁酸或丙酸的二氯甲烷作为此喷枪的冲洗或清洗溶剂，否则会对铝制部件 及尼龙部件造成损坏。

特别注意：不要使用含有蚁酸或丙酸的二氯甲烷作为此喷枪的冲洗或清洗溶剂，否则会 对铝制部件及尼龙部件造成损坏。

能会使溶剂流入喷枪空气通道的清洗方法。

■ 喷枪的日常养护1．每日清洗流体和气路过滤器2．检查喷枪和流体软管是否有流体渗漏，根据需要紧固管接头或更换零部件3．在换色之前以及在完成喷涂操作后，都要对喷枪进行冲洗■系统的一般维护TI8100aTI4827a TI8101a特别注意：此喷枪不可调节，为确保正确关闭，将活塞帽拧到壳体上，一直拧到底。

固瑞克Pro Xp60 WB喷枪详细介绍
引言：冠品机具给喷漆行业的你选择一款静电喷涂设备，不需要上百万一台，就可完美喷涂现今最时尚最潮流的水性涂料。

涂层更好，油漆更省，你值得拥有！
一、空气喷涂水性隔离系统，简单而可靠的隔离水性涂料的方法。

美国固瑞克Pro Xp WB100隔离系统配置空气静电喷枪、隔膜泵、隔离机柜，流体空气软管，针对低压低粘度水性涂料而专门设计，建议涂料电阻率范围≤１MΩ/ＣＭ，最大流体工作压力100 psi。

此便携机柜搭配Pro Xp WB空气静电喷枪配对使用，可有效喷涂水性漆，防止静电流失，传输效率可和油性涂料媲美。

属于水性喷涂行业最专业的空气水性静电喷涂解决方案。

二、Pro Xp60 WB 喷枪非常适合低压水性涂料喷涂，可获得出众的凃饰质量并为操作员带来舒适的操作感；Triton 1:1 150 系列泵可实现一致的喷涂模式和统一的漆膜厚度；标准电压显示屏便于监控电压和整体性能；采用简单的5 加仑（19 升）提桶设计，易于变色及清洗系统；静电喷枪智能控制装置帮助分析性能、适应电压需求及更方便地排除故障；便携式机柜增强了移动性，适合各种不同的应用。

固瑞克高压无气喷涂喷枪和泵浦过滤网基本介绍
在喷涂高固含量和高粘度的聚氨酯类和树脂类涂料时，如何选择正确的高压无气喷涂机固然重要。

但要是想减少喷涂过程中发生的堵塞，提高喷涂的表面处理质量，喷涂机是否具有高效的喷枪/泵浦过滤网直接影响了喷涂效果。

接下来，为大家介绍固瑞克的内置喷枪过滤器以及泵浦过滤网。

过滤影响喷涂效果的有害大颗粒，从而减少喷嘴堵塞并大幅提升表面处理质量。

◆30目用于颗粒相对较多或较大的涂料，喷嘴孔径在0.019~0.021in；
◆60目是目前标配的过滤网，能够处理绝大多数的涂料，喷嘴孔径在0.015~0.017in；
287032
287033
287034Contractor FTx 喷枪内过滤网，黑色，60 目，单个装Contractor FTx 喷枪内过滤网， 蓝色，100 目，单个装Contractor FTx 喷枪内过滤网包，60 目和100 目246425
246384
246382
246383短，灰色，垂直， 30 目，单个装短，黑色，垂直， 60 目， 单个装短， 蓝色，垂直， 1 00 目， 单个装短，红色， 垂直， 200 目， 单个装以上适用于390， Ultra 395/495/595型喷枪内过滤网
泵浦过滤网。
