2021年高圧无气喷涂工具及施工方法总结高压无气喷涂是使涂料通过加压泵(0.14~0.69MPa)被加压,通过特制的硬质合金喷嘴(0.17~1.8mm)喷出,其速度非常高。

当高压漆流高开喷嘴到达大气后,随着冲击空气和高压的急剧下降,涂料内溶剂剧烈膨胀而分散雾化,高速地涂覆在被涂物件上。

因涂料雾化不用压缩空气,所以称之为无空气喷涂,它是利用高压产生雾化,故又称之为高压无空气喷涂。

这种施工方法的优点是:高压无空气喷涂比一般喷涂的生产效率可提高几倍到十几倍;喷漆的漆雾比空气喷涂少,涂料利用率提高,可节约涂料和溶剂,且减少了漆雾的污染,改善了劳动条件;可实现高固体分、高粘度涂料的喷涂,一次形成较厚的涂膜;减少施工次数,缩短施工周期。

由于漆流中没有空气,消除了因压缩空气含有水分、油污、尘埃等杂质而引起的漆膜缺陷。

涂膜附着力好,即使在缝隙、棱角处也能形成良好的漆膜。

一此种施工方法的缺点是:操作时喷雾的幅度和喷出量不能调节,必须更换喷嘴才能达到调节的目的。

不大适用于薄层的装饰性涂装。

喷漆的速度非常高,需有一定的保护措施。

随着涂料工业的发展,高压无空气喷涂作为一种较为常见的施工方式,具有效率高、适用面广、可喷涂一次成膜等优势,必将具有更广阔的应用前景。

(一)高压无气喷涂法的设备及工具高压无气喷涂的设备主要包括:加压泵和喷___。

此外还有蓄压器、漆料过,滤器、高压软管等,较为关键的设备是喷___。

高压无空气喷涂的原理示意图如图___2。

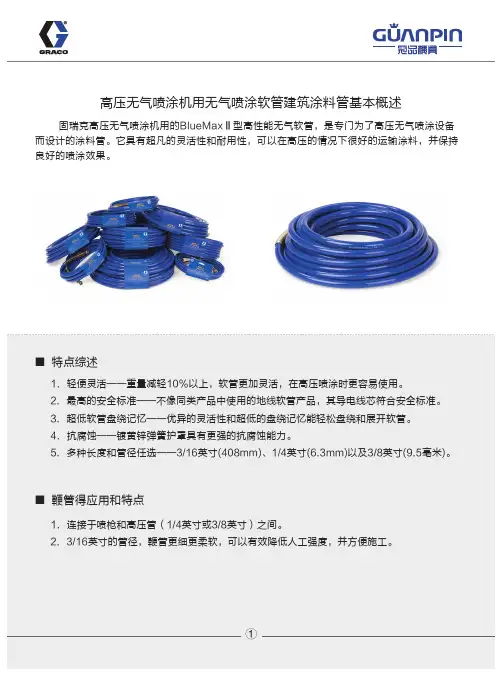

其主要设备有:①喷___:将涂料形成雾状,喷射于被涂物表面;②加压泵:提供高压,使涂料可高速度喷出;③蓄压器:使涂料液压稳定,减少喷涂时的压力波动:④漆料过,滤器:过,滤漆料,减少漆路堵塞;⑤高压软管、输送漆料,耐涂料侵蚀、耐高压。

高压无气喷涂装置按驱动力方式分类为:气动型、电动型、内燃机型。

按被喷涂料等介质工作压力分类:低压型(<10MPa)、中压型(10~20MPa)、高压型(20~30MPa)、超高压型(30~40MPa)。

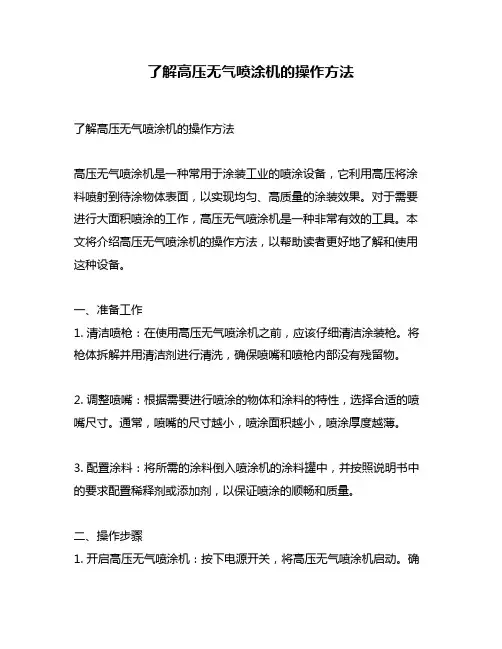

了解高压无气喷涂机的操作方法了解高压无气喷涂机的操作方法高压无气喷涂机是一种常用于涂装工业的喷涂设备，它利用高压将涂料喷射到待涂物体表面，以实现均匀、高质量的涂装效果。

对于需要进行大面积喷涂的工作，高压无气喷涂机是一种非常有效的工具。

本文将介绍高压无气喷涂机的操作方法，以帮助读者更好地了解和使用这种设备。

一、准备工作1. 清洁喷枪：在使用高压无气喷涂机之前，应该仔细清洁涂装枪。

将枪体拆解并用清洁剂进行清洗，确保喷嘴和喷枪内部没有残留物。

2. 调整喷嘴：根据需要进行喷涂的物体和涂料的特性，选择合适的喷嘴尺寸。

通常，喷嘴的尺寸越小，喷涂面积越小，喷涂厚度越薄。

3. 配置涂料：将所需的涂料倒入喷涂机的涂料罐中，并按照说明书中的要求配置稀释剂或添加剂，以保证喷涂的顺畅和质量。

二、操作步骤1. 开启高压无气喷涂机：按下电源开关，将高压无气喷涂机启动。

确保机器正常运行并达到工作压力。

2. 调节喷枪气压：通过调节喷枪上的气压调节器，确保喷枪的气压适宜。

一般情况下，气压应根据涂料的粘度和喷涂目标来调节。

3. 调整喷涂距离：根据涂料的粘度和目标喷涂面积的大小，调整喷涂枪到物体表面的距离。

一般来说，较小的距离可以获得较高的喷涂质量，但需要更多的经验和技巧来掌握。

4. 开始喷涂：保持均匀的手臂运动，沿着预定的方向喷涂物体表面。

始终保持匀速和匀厚的喷涂，避免过度涂料或漏涂。

5. 完成喷涂：当涂料喷涂完毕时，停止喷涂操作，并关闭高压无气喷涂机。

等待涂料干燥或进行后续处理。

三、注意事项1. 安全操作：在操作高压无气喷涂机时，应佩戴适当的个人防护装备，如手套、护目镜和口罩。

避免将喷涂枪直接对准人体或其他人员。

2. 定期维护：保持高压无气喷涂机的清洁和定期维护，以确保其正常运行和延长使用寿命。

3. 环境保护：正确处理和储存涂料和溶剂，避免对环境造成污染。

喷涂作业应在通风良好的区域进行，以防止有害气体积聚。

4. 熟练操作：高压无气喷涂机需要一定的技巧和经验，初学者应通过多次实践和咨询专业人士来提高操作技能。

固瑞克Xtreme高压无气喷涂机下缸体维修步骤(最全)word资料固瑞克Xtreme高压无气喷涂机下缸体维修步骤固瑞克Xtreme系列高压无气喷涂机,应用了固瑞克先进的Xtreme下泵体技术,密封件超高分子量聚乙烯材料以及高精度加工工艺保证持久耐磨,可轻松处理要求苛刻的保护涂层和防腐涂料。

其修理过程如下:所需工具一套活动扳手、转矩扳手、橡胶锤、手板压机、软木快(尺寸约为1平方英尺、软钳口的大台钳、螺纹润滑剂、凡士林、防卡润滑剂。

拆卸1.释放压力。

2.明断开下缸体与马达的连接。

或者,如果是车式安装系统,可将推车倒过来以便在推车上维修下缸体。

3.对于有内置过滤器的下缸体,要将上过滤器盖(20和下过滤器盖(26松开并卸下。

4.松开入口罩(14并将其从下气缸(11上卸下。

5.按压入口止回球(16使其从入口罩(14底部弹出(注意不要损坏基座(18以卸下整个入口止回球阀座组件。

1Xtreme下缸体:卸下入口止回球、底部O形圈(27*及基座。

然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。

2115及更小的XP下缸体:卸下弹簧、入口止回球、底部O形圈及薄垫片。

然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。

3145立方厘米及更大的XP下缸体:卸下入口止回球、底部O形圈及薄垫片。

然后再卸下入口止回球阀座(15顶部及底部沟槽内剩余的O形圈。

6.将下缸体垂直竖立在大台钳内。

用橡胶锤敲松但不要卸下密封螺母(2。

7.从下气缸(11上卸下锁定销(108.拧松并将出口罩(8垂直向上提起,使其脱离气缸。

小心不要刮伤活塞柱(1。

9.卸下卡盘总成。

卸下出口罩(8底部的O形圈(27*或29*,然后拧下密封卡筒(7上的密封螺母(2。

从密封卡筒(7上卸下内凹压套、外凸压套和V形密封圈(3。

注意:为了减少造成活塞柱(1和下气缸(11严重破坏的可能性,首先应把下气缸放在软木块上。

应始终使用橡胶锤或手扳压机将活塞柱从下气缸中敲出。

用户手册仅供专业使用无气喷涂技术使用此设备之前，须阅读此手册。

无气喷涂机 网站地址：国 际 型型号：High Rider Bare 800-130-CE High Rider Compete 800-131-CE Low Rider Bare 800-132-CE Low Rider Complete 800-133-CE注释：此手册中包含有重要的警告和说明。

请阅读和保留，作为参考。

目录安全预防措施 ...................................................................................... 2 一般性说明 .......................................................................................... 3 操作 ...................................................................................................... 4 设置 ...................................................................................................... 4 准备涂漆 .............................................................................................. 4 涂漆 .................................................................... 错误！未定义书签。

电子压力控制指示器 ........................................................................... 5 泄压程序 .............................................................................................. 6 喷涂 ...................................................................................................... 6 喷涂技术 .............................................................................................. 6 实践 ...................................................................................................... 7 清理 ...................................................................................................... 7 清洁喷枪 .............................................................................................. 7 维护保养 .............................................................................................. 8 维修和维护的一般性备注 ................................................................... 8 更换马达组件（电子控制） ............................................................... 8 更换齿轮 .............................................................................................. 8 更换转速器 .......................................................................................... 9 更换回流阀 .......................................................................................... 9 流体部位的维护 ................................................................................ 10 更换泵体过滤器 ................................................................................ 11 发现并修理故障 ................................................................................ 12 零件清单 ............................................................................................ 14 主电源组件 ........................................................................................ 14 驱动组件 ............................................................................................ 15 油漆仓组件 （P ／N ８００－３００） ...................................... 16 高扶手手推车 （P ／N 800-600） .............................................. 17 过滤组件（低扶手） ......................................................................... 18 标签 .................................................................................................... 18 低扶手手推车 （P ／N800－590） ................................................ 18 主要的／喷嘴组件（P ／N ８００－９１５）： ........................ 19 附件 .................................................................................................... 19 保证条款 .. (20)安全预防措施此手册中包含有使用设备之前必须阅读和了解的信息。

冠品机具为固瑞克一级代理商,最专业的工业表面处理集成服务商。

固瑞克喷涂机详细介绍
第一、质量过硬
质量过硬是固瑞克进口无气喷涂机最为显著的优点，我们知道在喷涂行业中大家对于品质的要求是比较高的，这一点不仅体现在对材质的选择上还体现在它的使用手感上。

固瑞克喷涂机采用优质碳钢和不锈钢结构，更防腐蚀；无气喷涂产品中的高压无气喷枪具有二指扳机和四指扳机、圆手柄设计让操作员更加舒适。

第二、技术过硬
该公司在喷涂行业中信誉度高，其中一个原因就是它的成立时间比较早，在高压无气喷涂设备方面的技术研究非常成熟，因此在技术体系上已经是相当的发达和完善，在一些核心技术上还能够成为业内的典范。

自1926 年以来，Graco 有限公司已成为建筑业、制造业、加工业和维修行业中流体处理优质泵和喷涂设备提供商的领军者。

第三、备受信赖
美国固瑞克公司不仅在中国国内就具有很高的知名度，在国际上也是具有相当高的知名度的，它所生产的一系列的喷涂设备不仅在国内被普及，还远销到欧洲市场中。

Graco 总部位于明尼苏达州明尼阿波利斯市，公司与世界各地经销商密切合作，为客户提供创新产品，并为喷浆整理、喷漆循环、润滑剂、密封剂和粘合剂分配、过程应用和承包商电力设备设定质量标准。

这些一流的产品在美国和中国制造，经明尼苏达州、比利时、日本、韩国、中国和澳大利亚的配销中心供应给客户。

第四、利润空间大
利润空间大则是代理商们选择美国固瑞克进口无气喷涂机的关键原因，不管从事的哪一个行业的代理，人们的最终目的都是希望获利。

从当前的趋势来看，固瑞克在保证了品质的前提下尽可能的降低了生产的成本，并且提供优质的售前售后服务，从而让它的性价比非常高。

固瑞克重防腐涂料喷漆机产品介绍第一、公司介绍美国固瑞克公司创建于1926年，是流体处理系统和组件领域的世界领先者。

其产品用于种类繁多的流体和粘胶材料的输送、计量、控制和供料。

这些材料广泛的应用于车辆润滑以及商业和工业领域。

第二、产品覆盖应用行业广固瑞克重防腐涂料喷漆机的应用行业非常广泛：船舶和海洋石油平台，轨道交通，钢结构，石油和天然气，储罐，管道，桥梁等。

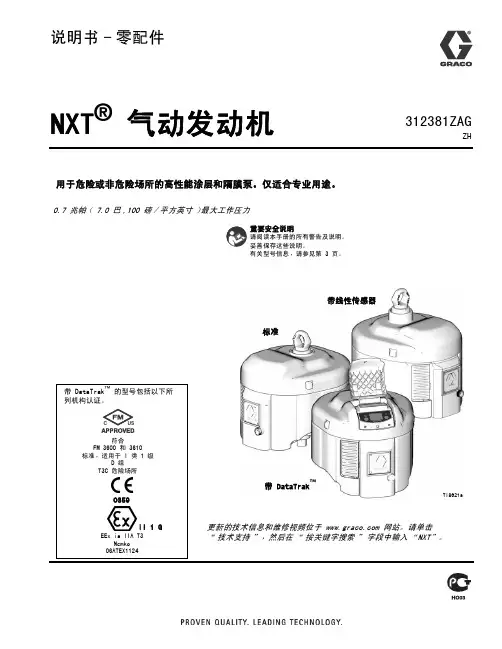

第三、产品线广泛GRACO重防腐涂料喷漆机的产品线非常大，从中压要高压的无气喷涂机有：Merkur X系列单组份高压武器入门级喷涂机，最高压力可达7200psi；Xtreme系列单组份高压无气大流量喷涂机，采用新型NXT空气马达技术；Xtreme系列单组份环氧富锌喷涂机，领先下缸体技术，超高超久耐磨性；XP系列定变比双组份高压无气喷涂机，替代手工混合的设备。

第四、计算准确有的时候我们在喷涂的过程中需要对喷涂的涂料用量进行混合配比，美国固瑞克重防腐涂料喷漆机的XM电子变比双组份高压无气智能喷涂系统，可实现精确无比配比控制，可变配比范围：1:1-10:1，以0.1为单位任意可调，无需改变任何硬件，先进混合技术保证配比精确。

电子配比方式，可调节比例，提供+-5%的配比精度智能控制，实时监控，故障自诊断报警停机功能喷涂日志技术保证喷涂过程可以控制和记录极大降低涂料使用成本，提高施工效率。

第五、操作简单人们总是希望所采用的设备操作起来是比较简单的，美国GRACO重防腐涂料喷漆机就能够满足上述的要求。

XMPFP膨胀型双组份防火涂料喷涂系统为钢结构的被动防火涂料提供全面喷涂解决方案。

设备具有直观的控制界面，可实时配比，温度显示，USB可下载数据报告功能，可实时监控材料压力缸内的液位；压力罐液位探测器，可监控压力罐内材料余量，并实现自动填料功能。

这样即使是新手来操作也一样能够顺利的驾驭，从而实现高效的操作过程。

第六、喷嘴耐用高端重防腐涂料喷漆机的易损件喷嘴，一直是使用者后期需要大资金的投入，喷嘴的用量占据很大份额的生产成本。

固瑞克AL自动无气喷枪主要应用于涂料和涂层的无气喷涂，也可用于密封胶流涂，通常与高压无气喷涂机搭配使用。

现附上固瑞克无气喷枪在正式开始喷涂工作时的正确操作办法。

固瑞克高压无气喷涂机AL自动无气喷枪正确操作办法■ 泄压步骤1．关闭泵的电源2．关闭喷枪的供气和供料3．关闭放气型主空气阀（系统必须配备）4．朝接地的金属废液桶内扣动喷枪扳机，使流体压力释放AL 自动无气喷枪(不带底座)AL 自动无气喷枪(带底座)TI8174a■ 喷涂流体调节系统的控制装置（如果它是自动的），使喷枪在就要遇到工件时开始喷涂，然后在工件通过后立刻停止喷涂。

保持喷枪在与被喷物体表面的距离不变，约8-10英寸（200-250mm）。

正确喷涂方式：保持喷枪垂直并距被喷物体8-10英寸（200-250mm）；沿被喷表面一道一道顺畅、平行地喷涂，每道重叠50%。

5．打开泵泄压阀（系统必须配备），以帮助释放活塞泵内的流体压力。

另外，打开与流体压力表 连接的泄压阀（在有流体调节器的系统中），以释放软管和喷枪内的流体压力。

仅靠扣动喷枪 扳机来释放压力可能还不够。

准备一个接住排出物的容器。

6．准备再次喷涂之前，让泄压阀一直开着。

7．如果怀疑喷嘴或软管完全堵塞或完成上述步骤后怀疑压力未完全释放掉，应极为缓慢地松开软管端部的接头，使压力逐渐释放掉，然后再完全松开接头。

然后清理喷嘴或软管堵塞物。

TI8098a TI8099a特别注意：不要使用含有蚁酸或丙酸的二氯甲烷作为此喷枪的冲洗或清洗溶剂，否则会对铝制部件 及尼龙部件造成损坏。

特别注意：不要使用含有蚁酸或丙酸的二氯甲烷作为此喷枪的冲洗或清洗溶剂，否则会 对铝制部件及尼龙部件造成损坏。

能会使溶剂流入喷枪空气通道的清洗方法。

■ 喷枪的日常养护1．每日清洗流体和气路过滤器2．检查喷枪和流体软管是否有流体渗漏，根据需要紧固管接头或更换零部件3．在换色之前以及在完成喷涂操作后，都要对喷枪进行冲洗■系统的一般维护TI8100aTI4827a TI8101a特别注意：此喷枪不可调节，为确保正确关闭，将活塞帽拧到壳体上，一直拧到底。

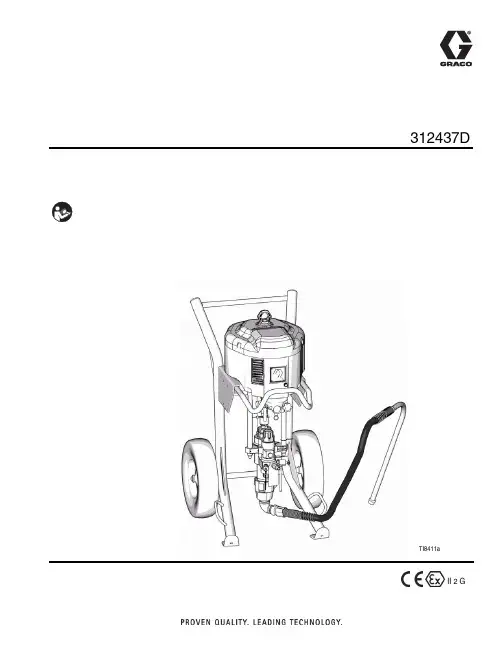

说明书 — 零配件Xtreme 套件适用于保护涂层的高性能、高压喷涂套件。

仅供专业人员使用。

有关型号资料及最大工作压力，请参见第 4 页。

II 2 G312437RZH目录相关手册 . . . . . . . . . . . . . . . . . . 3型号 . . . . . . . . . . . . . . . . . . . . 4喷涂机套件 . . . . . . . . . . . . . . . . 4专用喷涂机套件 . . . . . . . . . . . . . . 5泵设备 . . . . . . . . . . . . . . . . . . 6警告 . . . . . . . . . . . . . . . . . . . . 7部件识别 - 轻型小车安装 . . . . . . . . . . . 9部件识别 - 重型小车安装 . . . . . . . . . . .10组件识别 - 壁式安装 . . . . . . . . . . . . .11安装 . . . . . . . . . . . . . . . . . . . .13接地 . . . . . . . . . . . . . . . . . . .13准备工作 . . . . . . . . . . . . . . . . .13泄压步骤 . . . . . . . . . . . . . . . . . .14扳机锁 . . . . . . . . . . . . . . . . . .14填料/冲洗 . . . . . . . . . . . . . . . . .15喷涂 . . . . . . . . . . . . . . . . . . . .17循环锌流体 . . . . . . . . . . . . . . . .17停止工作 . . . . . . . . . . . . . . . . . .18维护 . . . . . . . . . . . . . . . . . . . .19预防性维护计划 . . . . . . . . . . . . . .19每日维护 . . . . . . . . . . . . . . . . .19防腐 . . . . . . . . . . . . . . . . . . .19小车维护 . . . . . . . . . . . . . . . . .19 DataTrak 控制器和指示灯 . . . . . . . . . . .20 DataTrak 操作 . . . . . . . . . . . . . . . .21设置模式 . . . . . . . . . . . . . . . . .21运行模式 . . . . . . . . . . . . . . . . .21故障排除 . . . . . . . . . . . . . . . . . .24 Xtreme 下缸体拆卸 . . . . . . . . . . . . . .25下缸体的断开和重新连接 . . . . . . . . . .25壁式安装组件 . . . . . . . . . . . . . . . .26无气 Xtreme 喷涂机零配件 . . . . . . . . . .27带料斗套件的无气 Xtreme 喷涂机零配件 . . . .28壁式安装 Xtreme 套件零配件 . . . . . . . . .29零配件 - 无气 Xtreme 喷涂机套件 . . . . . . .30零配件 - 全部无气喷涂机套件 . . . . . . .30通用零配件 . . . . . . . . . . . . . . . .35气助 Xtreme 喷涂机零配件 . . . . . . . . . .37 Xtreme 喷锌机零配件 . . . . . . . . . . . . .38零配件 - 气助和喷锌机套件 . . . . . . . . . .39 Dura-Flo 喷涂机零配件 . . . . . . . . . . . .40零配件 - Dura-Flo 喷涂机套件 . . . . . . . .41小车零配件 . . . . . . . . . . . . . . . . .42 24Y078 - 重型小车 . . . . . . . . . . . .42 24Y349 - 轻型小车 . . . . . . . . . . . .42泵套件零配件 . . . . . . . . . . . . . . . .43带 L085C# 下缸体的泵套件（比率为 80:1） . . 44带 L115C# 下缸体的泵套件（比率为 35:1 和 55:1）45带 L145C# 和 L14AC1 下缸体的泵套件（比率为 31:1，46:1 和 90:1） . . . . . . 46带 L180C# 和 L18AC1 下缸体的泵套件（比率为 24:1，40:1 和 70:1） . . . . . . 47带 L220C# 下缸体的泵套件（比率为 21:1、30:1 和 60:1） . . . . . . . . . . . . . . . . . 48带 L250C# 下缸体的泵套件（比率为 50:1） . . 49带 L290C# 下缸体的泵套件（比率为 16:1、25:1 和 45:1） . . . . . . . . . . . . . . . . . 50尺寸 . . . . . . . . . . . . . . . . . . . . 51重量 . . . . . . . . . . . . . . . . . . 53安装孔图 . . . . . . . . . . . . . . . . . . 54壁式安装支架 . . . . . . . . . . . . . . 54附件 . . . . . . . . . . . . . . . . . . . . 55技术数据 . . . . . . . . . . . . . . . . . . 56泵套件性能表 . . . . . . . . . . . . . . . . 57 Graco 标准担保 . . . . . . . . . . . . . . . 60 Graco 信息 . . . . . . . . . . . . . . . . . 602312437R相关手册相关手册各部件手册（美国英语）手册说明311762Xtreme 下缸体零配件说明书311238NXT 气动马达零配件说明书311239适用于 NXT 气动马达的集成气流控制器模块零配件说明书311486DataTrak™ 转换器配件包3A0293适用于重型推车和轻型推车的气流控制器零配件说明书333507流体料斗配件包Xtreme 套件手册有下列语言版本。

全自动PCCP外防腐工艺的应用发布时间：2022-08-23T04:13:38.073Z 来源：《新型城镇化》2022年17期作者：裴乃剑张朝博[导读] 南水北调工程采用了直径4 m 的PCCP 管道, 为延长管道的使用寿命, 在PCCP 水泥砂浆外壁用环氧煤沥青进行加强防腐。

新疆国统管道股份有限公司内蒙古分公司内蒙古通辽 029327摘要：南水北调工程采用了直径4 m 的PCCP 管道, 为延长管道的使用寿命, 在PCCP 水泥砂浆外壁用环氧煤沥青进行加强防腐。

文章介绍了PCCP的生产工艺流程、超厚膜环氧煤沥青涂料及涂层的性能指标,阐述了自动化喷涂和地面高压喷涂施工工艺,对PCCP 外壁环氧煤沥青涂层的新型检测仪器和检测方法进行了说明。

关键词：输水管道; 预应力钢筒混凝土管; 环氧煤沥青涂料; 防腐; 施工工艺PCCP 由钢板、混凝土、预应力钢丝和水泥砂浆4种基本原材料在经过钢筒成型、混凝土浇筑、预应力缠丝和砂浆层喷射等制造工艺后，制成的一种新型复合管材， PCCP 具有密闭性好、安装方便、防腐蚀强、使用寿命长、工程造价低等优点，被广泛用于跨区域大型输水工程、电厂循环水管、各种市政压力排污等项目。

南水北调中线工程(北京段)全长80.4 km,其中采用PCCP 管道输水部分长约56.35 km，是国内首次采用内径4 m 外径4.8 m 单节重达78 t 的大口径PCCP连接而成。

1 工艺与材料选型1.1 传统混凝土涂装工艺与材料介绍1.1.1 传统水泥管道外防腐施工工艺管道准备：混凝土管道制作养护完成，测定表面含水率≤6%。

表面处理：用机械工具清除管道表面疏松的水泥翻沫、浮浆（水泥游离碱性结晶体）、泥土灰尘等并用压缩空气吹灰，如有油污使用溶剂擦净。

涂装流程：有气喷涂封闭底漆（不是都喷）→刮涂腻子填平裂缝、凹坑等缺陷→高压无气喷涂一道重防腐型底漆→高压无气喷涂一道重防腐型面漆。

1.1.2 传统水泥管道外防腐使用材料通常采用环氧系列重防腐涂料，比如环氧封闭底漆、环氧腻子、环氧煤沥青底、面漆，为了方便喷涂，施工黏度要低，通常都选用溶剂型漆。

固瑞克高压无气喷涂喷枪和泵浦过滤网基本介绍
在喷涂高固含量和高粘度的聚氨酯类和树脂类涂料时，如何选择正确的高压无气喷涂机固然重要。

但要是想减少喷涂过程中发生的堵塞，提高喷涂的表面处理质量，喷涂机是否具有高效的喷枪/泵浦过滤网直接影响了喷涂效果。

接下来，为大家介绍固瑞克的内置喷枪过滤器以及泵浦过滤网。

过滤影响喷涂效果的有害大颗粒，从而减少喷嘴堵塞并大幅提升表面处理质量。

◆30目用于颗粒相对较多或较大的涂料，喷嘴孔径在0.019~0.021in；
◆60目是目前标配的过滤网，能够处理绝大多数的涂料，喷嘴孔径在0.015~0.017in；
287032
287033
287034Contractor FTx 喷枪内过滤网，黑色，60 目，单个装Contractor FTx 喷枪内过滤网， 蓝色，100 目，单个装Contractor FTx 喷枪内过滤网包，60 目和100 目246425
246384
246382

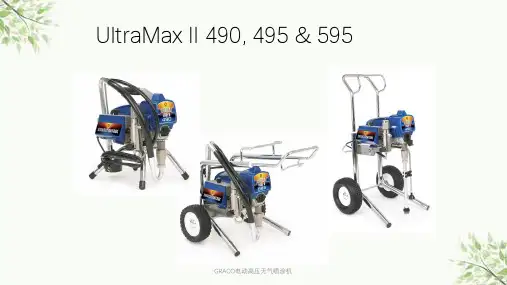

246383短，灰色，垂直， 30 目，单个装短，黑色，垂直， 60 目， 单个装短， 蓝色，垂直， 1 00 目， 单个装短，红色， 垂直， 200 目， 单个装以上适用于390， Ultra 395/495/595型喷枪内过滤网
