先进传感器技术05气体湿度传感

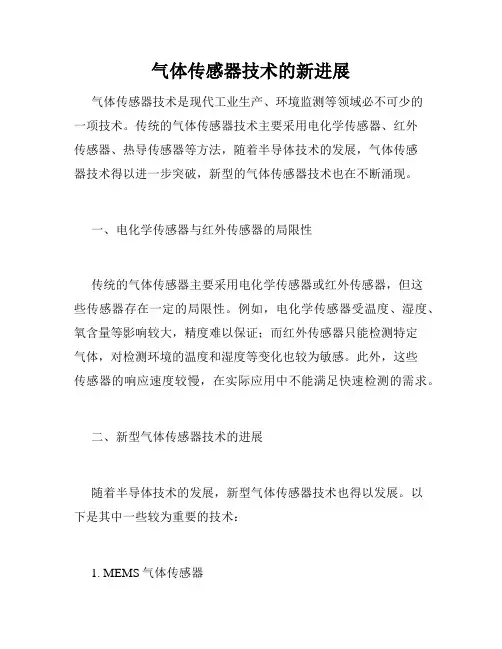

气体传感器技术的新进展气体传感器技术是现代工业生产、环境监测等领域必不可少的一项技术。

传统的气体传感器技术主要采用电化学传感器、红外传感器、热导传感器等方法，随着半导体技术的发展，气体传感器技术得以进一步突破，新型的气体传感器技术也在不断涌现。

一、电化学传感器与红外传感器的局限性传统的气体传感器主要采用电化学传感器或红外传感器，但这些传感器存在一定的局限性。

例如，电化学传感器受温度、湿度、氧含量等影响较大，精度难以保证；而红外传感器只能检测特定气体，对检测环境的温度和湿度等变化也较为敏感。

此外，这些传感器的响应速度较慢，在实际应用中不能满足快速检测的需求。

二、新型气体传感器技术的进展随着半导体技术的发展，新型气体传感器技术也得以发展。

以下是其中一些较为重要的技术：1. MEMS气体传感器MEMS技术是一种能生产微型和纳米级尺度精密器件的工艺，MEMS气体传感器就是通过这种工艺制造而成的。

这种传感器结构简单、灵敏度高、响应速度快，并且可以检测多种气体。

由于其结构小巧，成本低廉，MEMS气体传感器被广泛应用于环境检测、医疗诊断、食品安全等领域。

2. 光纤传感器光纤传感器是利用光学原理来检测气体浓度的传感器。

它利用光线在光纤中传输时被气体吸收的特性，来检测气体的浓度。

这种传感器响应速度快、精度高、不受湿度、温度等环境因素影响。

由于光纤传感器可以远距离传递信号，因此被广泛应用于石油化工、环境监测等领域。

3. 飞秒激光探测飞秒激光探测是一种利用超短激光脉冲实现气体检测的技术。

这种技术的灵敏度高、精度高、并且可以同时检测多种气体。

飞秒激光探测方法可以被应用于火灾探测、空气污染监测等领域。

4. 谐振光学气体检测谐振光学气体检测是指利用光学腔来实现对气体浓度检测的方法。

这种方法可以获得高精度的气体浓度测量结果，精度甚至可以达到百万分之一。

由于谐振光学气体检测技术的精度和灵敏度高，因此在国际上备受关注，被广泛应用于国防、科研等领域。

气体传感器原理气体传感器是一种用于检测和测量环境中气体浓度的设备。

它广泛应用于工业生产、环境监测、生命科学等领域。

本文将介绍气体传感器的工作原理以及常见的气体传感技术。

一、气体传感器工作原理气体传感器的基本工作原理是通过感知环境中气体浓度的变化，并将其转化为电信号进行测量和分析。

1. 变化感知气体传感器通常使用特定的材料或化学物质，这些材料与目标气体发生化学反应或吸附。

当目标气体浓度发生变化时，传感器材料的性质也会发生变化。

例如，对于氧气传感器，它使用了氧离子导体，当氧气浓度增加时，氧离子浓度也会增加，导致电阻值发生变化。

2. 信号转化气体传感器将感知到的变化信号转化为电信号。

根据不同的传感技术，信号转化的方式也各不相同。

常见的信号转化方式包括电容变化、电阻变化、电荷转移和化学反应等。

3. 信号测量转化后的电信号可以由电路进行测量和分析。

通过将电阻、电容等物理量与气体浓度相关联，可以得到准确的浓度测量结果。

通常，在气体传感器中还会加入温度和湿度的补偿电路，以确保测量结果的准确性。

二、常见的气体传感技术1. 热导型传感器热导型传感器利用气体导热性的差异来测量气体浓度。

它包含一个加热元件和几个温度传感器。

当气体进入传感器时，不同气体的导热性会导致温度传感器的输出信号发生变化，通过测量温度差异可以确定气体浓度。

2. 电化学传感器电化学传感器基于气体与电极表面发生化学反应的原理。

它通常包含一个工作电极、一个参比电极和一个计数电极。

当特定气体与工作电极发生反应时，会产生电流或电压变化，通过测量这些变化可以确定气体浓度。

3. 光学传感器光学传感器利用特定波长的光与气体发生吸收或散射的原理来测量气体浓度。

传感器通过发射特定波长的光源并测量光的强度变化，通过比较原始光信号和经过气体吸收或散射后的光信号，可以得出气体浓度的结果。

4. 表面声波传感器表面声波传感器利用声波在材料表面的传播速度和衰减程度与气体浓度的关系来测量气体浓度。

一、气敏电阻传感器气敏电阻传感器是一种能把某种气体的成分、浓度等参数转换成电阻变化量再转换为电流、电压信号的传感器，它的传感元件是气敏电阻。

气敏电阻形式繁多，可以检测各种特定对象的气体，如各种还原性气体。

1．还原性气体传感器所谓还原性气体就是在化学反应中能给出电子，化学价升高的气体。

还原性气体多数属于可燃性气体，例如石油蒸气、酒精蒸气、甲烷、乙烷、煤气、天然气、氢气等。

【举例】各种可燃性气体传感器如，酒精传感器、煤气报警器、液化气报警器、一氧化碳传感器、甲烷传感器等。

2．二氧化钛氧浓度传感器半导体材料二氧化钛（TiO2）属于N型半导体，对氧气十分敏感。

其电阻值的大小取决于周围环境的氧气浓度。

当周围氧气浓度较大时，氧原子进入二氧化钛晶格，改变了半导体的电阻率，使其电阻值增大。

TiO2氧浓度传感器结构及测量转换电路介绍【举例】氧浓度传感器可用于汽车尾气测量气敏半导体的灵敏度较高，它较适用于气体的微量检漏、浓度检测或超限报警。

二、湿敏电阻传感器湿度包括：绝对湿度和相对湿度，湿度对电子元件的影响很大。

检测湿度的手段很多，如毛发湿度计、干湿球湿度计、石英振动式湿度计、微波湿度计、电容湿度计、电阻湿度计等，本节介绍陶瓷湿敏电阻式湿度传感器。

图2－19是陶瓷湿敏电阻传感器的结构、外形及测量转换电路框图，它主要用于测量空气的相对湿度。

新型传感器包括气敏传感器、湿敏传感器、微传感器、光栅传感器、光电式传感器、光纤传感器、集成化智能传感器等。

本章分别介绍了这些新型传感器概念、工作原理、性能参数、应用领域等相关问题。

第10章气敏、湿敏传感器本章主要内容10.1 气敏传感器一.电阻型半导体气敏传感器的结构与分类1. 定义2. 结构：半导体气敏传感器一般由三部分组成：敏感元件、加热器和外壳。

3. 分类：按其制造工艺，分为烧结型、薄膜型和厚膜型；按加热方式不同，可分为直热式和旁热式两种气敏器件。

二. 半导体气敏材料的气敏机理三. SnO2 系列气敏器件1. 主要特性2. 检测电路四. 气敏传感器的应用1 简易家用气体报警2 有害气体鉴别、报警与控制电路3 防止酒后开车控制器10.2 湿敏传感器一．半导体陶瓷湿敏电阻1. 负特性湿敏半导瓷的导电原理2 正特性湿敏半导瓷的导电原理二. 典型半导瓷湿敏元件三. 湿敏传感器的应用1 湿度检测器2 高湿度显示器本章教学要求及重点、难点一．教学要求1.了解气敏、湿敏电阻传感器的结构2. 掌握气敏、湿敏电阻传感器的工作原理及应用二. 重点、难点重点：气敏、湿敏电阻传感器的原理及应用难点：气敏、湿敏电阻传感器的原理10.1 气敏传感器一.电阻型半导体气敏传感器的结构与分类1. 定义气敏电阻传感器是一种能把某种气体的成分、浓度等参数转换成电阻变化量再转换为电流、电压信号的传感器，它的传感元件是气敏电阻。

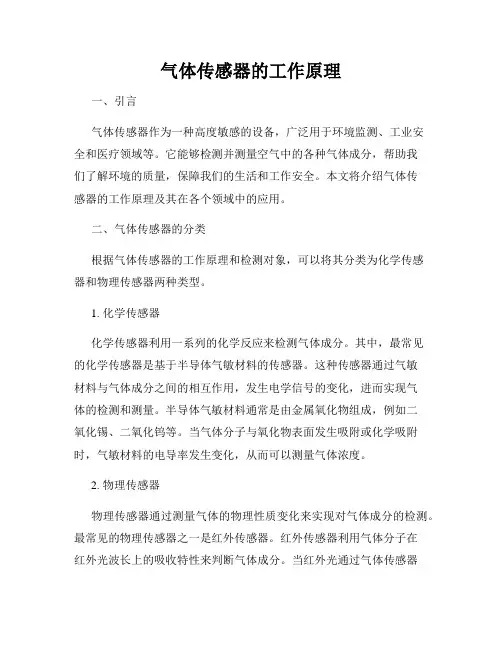

气体传感器的工作原理一、引言气体传感器作为一种高度敏感的设备，广泛用于环境监测、工业安全和医疗领域等。

它能够检测并测量空气中的各种气体成分，帮助我们了解环境的质量，保障我们的生活和工作安全。

本文将介绍气体传感器的工作原理及其在各个领域中的应用。

二、气体传感器的分类根据气体传感器的工作原理和检测对象，可以将其分类为化学传感器和物理传感器两种类型。

1. 化学传感器化学传感器利用一系列的化学反应来检测气体成分。

其中，最常见的化学传感器是基于半导体气敏材料的传感器。

这种传感器通过气敏材料与气体成分之间的相互作用，发生电学信号的变化，进而实现气体的检测和测量。

半导体气敏材料通常是由金属氧化物组成，例如二氧化锡、二氧化钨等。

当气体分子与氧化物表面发生吸附或化学吸附时，气敏材料的电导率发生变化，从而可以测量气体浓度。

2. 物理传感器物理传感器通过测量气体的物理性质变化来实现对气体成分的检测。

最常见的物理传感器之一是红外传感器。

红外传感器利用气体分子在红外光波长上的吸收特性来判断气体成分。

当红外光通过气体传感器时，吸收特定成分的气体会对光的能量产生吸收，从而造成传感器输出信号的变化，从而实现气体成分的测量。

三、气体传感器的工作原理气体传感器的工作原理基于物理或化学的传感机制。

无论采用了何种类型的传感器，气体传感器的工作原理大致可以分为以下几个步骤：1. 气体进入传感器首先，气体需要进入传感器的探测单元。

探测单元通常包含一个精心设计的空腔结构，用于保证气体流通并与传感材料充分接触。

2. 与传感材料相互作用传感器的探测单元中包含了相应的传感材料，如半导体气敏材料或用于红外吸收的材料。

当气体分子与传感材料接触时，会发生吸附、化学反应或光吸收等相应的物理或化学变化。

3. 产生电学或光学信号当传感材料与气体发生相互作用时，会产生电学或光学信号的变化。

对于化学传感器，这个信号通常是电阻、电压或电流的变化；对于物理传感器，这个信号则是光的吸收强度或通过传感器时的探测器电压的变化。

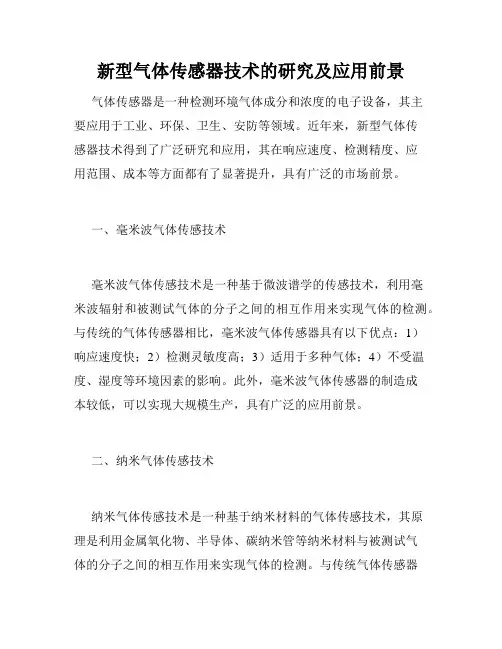

新型气体传感器技术的研究及应用前景气体传感器是一种检测环境气体成分和浓度的电子设备，其主要应用于工业、环保、卫生、安防等领域。

近年来，新型气体传感器技术得到了广泛研究和应用，其在响应速度、检测精度、应用范围、成本等方面都有了显著提升，具有广泛的市场前景。

一、毫米波气体传感技术毫米波气体传感技术是一种基于微波谱学的传感技术，利用毫米波辐射和被测试气体的分子之间的相互作用来实现气体的检测。

与传统的气体传感器相比，毫米波气体传感器具有以下优点：1）响应速度快；2）检测灵敏度高；3）适用于多种气体；4）不受温度、湿度等环境因素的影响。

此外，毫米波气体传感器的制造成本较低，可以实现大规模生产，具有广泛的应用前景。

二、纳米气体传感技术纳米气体传感技术是一种基于纳米材料的气体传感技术，其原理是利用金属氧化物、半导体、碳纳米管等纳米材料与被测试气体的分子之间的相互作用来实现气体的检测。

与传统气体传感器相比，纳米气体传感器具有以下特点：1）检测精确度高；2）功耗低，寿命长；3）可实现多气体同时检测。

同时，纳米气体传感器的制造成本也逐渐降低，使其在环保、矿业、生物医学等领域的应用得到了广泛关注。

三、光纤传感技术光纤传感技术是利用光纤的光学特性来实现气体检测的技术。

与传统气体传感器相比，光纤传感器在响应速度、检测范围、高温、高压等方面具有明显优势。

目前，光纤传感器的应用领域涉及到了航空、能源、环保、卫生等多个领域。

同时，光纤传感器的制造成本也在逐渐降低，未来其应用前景仍然广阔。

总的来说，新型气体传感器技术的研究和应用前景非常广阔，其在环境监测、卫生防疫、工业生产等方面都有重要的应用意义。

随着科技的发展和制造成本的降低，新型气体传感器技术将在未来得到更广泛的应用。

新型气体传感器的讨论动态及其进展方向传感器技术指标气体传感器是气体检测系统的核心，通常安装在探测头内。

从本质上讲，气体传感器是一种将某种气体体积分数转化成对应电信号的转换器。

探测头通过气体传感器对气体样品进行调理，通常包括滤除杂质和干扰气体、干燥或制冷处理、样品抽吸，甚至对样品进行化学处理，以便化学传感器进行更快速的测量。

气体的采样方法直接影响传感器的响应时间。

目前，气体的采样方式紧要是通过简单扩散法，或是将气体吸入检测器。

简单扩散是利用气体自然向四处传播的特性。

目标气体穿过探头内的传感器，产生一个正比于气体体积分数的信号。

由于扩散过程渐趋减慢，所以扩散法需要探头的位置特别接近于测量点。

扩散法的一个优点是将气体样本直接引入传感器而无需物理和化学变换。

样品吸入式探头通常用于采样位置接近处理仪器或排气管道。

这种技术可以为传感器供应一种速度可控的稳定气流，所以在气流大小和流速常常变化的情况下，这种方法较值得推举。

将测量点的气体样本引到测量探头可能经过一段距离，距离的长短紧要是依据传感器的设计，但采样线较长会加大测量滞后时间，该时间是采样线长度和气体从泄漏点到传感器之间流动速度的函数。

对于某种目标气体和汽化物，如SiH4以及大多数生物溶剂，气体和汽化物样品量可能会由于其吸附作用甚至凝结在采样管壁上而削减。

气体传感器是化学传感器的一大门类。

从工作原理、特性分析到测量技术，从所用材料到制造工艺，从检测对象到应用领域，都可以构成独立的分类标准，衍生出一个个纷繁庞杂的分类体系，尤其在分类标准的问题上目前还没有统一，要对其进行严格的系统分类难度颇大。

1紧要特性1.1稳定性稳定性是指传感器在整个工作时间内基本响应的稳定性，取决于零点漂移和区间漂移。

零点漂移是指在没有目标气体时，整个工作时间内传感器输出响应的变化。

区间漂移是指传感器连续置于目标气体中的输出响应变化，表现为传感器输出信号在工作时间内的降低。

理想情况下，一个传感器在连续工作条件下，每年零点漂移小于10%。

气体传感原理气体传感技术是一种测量和检测环境中气体浓度的方法。

它在许多领域中得到广泛应用，包括工业安全监测、环境监测和医疗诊断等。

本文将介绍气体传感原理及其在实际应用中的重要性。

一、气体传感原理概述气体传感原理是基于气体与传感器之间的相互作用来测量气体浓度的方法。

根据气体浓度的不同，传感器可以分为化学传感器和物理传感器两种类型。

1. 化学传感器化学传感器通过气体与传感器内部化学反应来测量气体浓度。

它通常由敏感材料、传感电极和参比电极组成。

敏感材料是化学传感器的关键部分，它可以选择性地与目标气体发生化学反应。

当目标气体存在时，敏感材料吸附气体并引起电荷转移，进而改变传感电极上的电位。

通过测量电位的变化，可以间接地得到气体浓度的信息。

2. 物理传感器物理传感器基于气体与传感器之间的物理相互作用来测量气体浓度。

常见的物理传感器包括热敏电阻、压电传感器和光学传感器等。

热敏电阻的电阻值随温度的变化而变化。

当有气体吸附在热敏电阻上时，会导致电阻值的改变。

通过测量电阻值的变化，可以推断气体浓度的大小。

压电传感器利用气体对压电晶体产生的压力来测量气体浓度。

气体分子的撞击将导致晶体振动频率的改变，进而改变传感器的输出信号。

通过测量输出信号的变化，可以判断气体浓度的高低。

光学传感器使用气体对光的吸收、散射或发射产生的影响来测量气体浓度。

当气体存在时，它会对穿过传感器的光产生干扰，从而改变光的强度或颜色。

通过测量光的变化，可以获得气体浓度的信息。

二、气体传感技术的应用气体传感技术在各个领域中发挥着重要的作用。

以下是一些常见的应用领域：1. 工业安全监测工业生产中常常存在有害气体的产生。

通过采用气体传感技术，可以实时监测有害气体的浓度，及时采取相应的安全措施。

例如，在化学厂中，可以使用气体传感技术来监测有害气体的泄漏情况，以保障工人的安全。

2. 环境监测环境中的气体浓度对于人类的健康和生活环境有着重要的影响。

通过气体传感技术，可以监测大气中的污染物浓度，例如二氧化碳、一氧化碳、臭氧等。
