湿度的表示方法
绝对湿度 相对湿度
绝对湿度： 一定温度和压力下，每单位体
积中所含水蒸汽的质量。
g/m3,AH
相对湿度：气体的绝对湿度与同一温度下达到
饱和状态下的绝对湿度之比。
湿敏电阻传感器的分类
尺寸变化式湿敏电阻式传感器、电解质湿敏 电阻式传感器、高分子材料湿敏式电阻传感 器、金属氧化物薄膜型湿敏电阻式传感器、 金属氧化物陶瓷湿敏电阻式传感器、硒膜水 晶振子湿敏电阻式传感器 热敏电阻式湿敏电阻式传感器、红外线吸收 式湿敏电阻式传感器、微波式湿敏电阻式传 感器、超声波式湿敏电阻式传感器
湿敏电阻式传感器
姓名：王圣朝 专业：电气自动化 班级：2班 学号：20102003719
最早人们用头发随湿度变化而伸长或缩短现象做 毛发湿度计，逐渐有了电阻湿度计，半导体湿度 计是近年来才出现的。近几年出现的半导体湿敏 传感器和MOS型湿敏电阻式传感器已达到较高水 平，且工作范围宽、响应速度快、环境适应能力 强等特点
thank you!
愿您天天好心 情！

湿度传感器的分类及工作原理

湿度传感器的分类及工作原理

模块三 湿度传感器及其应用
3.1.2 湿度传感器的分类及工作原理
（4）结露传感器
传
结露传感器一般不用于测湿，而作为提供开关信号
感 的结露信号器，用于自动控制或报警，主要用于磁带录
器 像机、照相机和高级轿车玻璃的结露检测及除露控制。
原
理
及
应
用
模块三 湿度传感器及其应用
3.1.2 湿度传感器的分类及工作原理
感
电容式湿敏传感器是利用湿敏元件的电容值
器 随湿度变化的原理进行湿度测量的传感器。这类
原 湿敏元件实际上是一种吸湿性电介质材料的介电
理 常数随湿度而变化的薄片状电容器。吸湿件电介
及 质材纤维求和乙酸—丙酸纤维素)和金属氧化
用 物(例如多孔氧化铝)等。
模块三 湿度传感器及其应用 3.1.2 湿度传感器的分类及工作原理
传
湿度传感器种类很多，没有统一分类标准。
感 按探测功能来分，可分为绝对湿度型、相对湿
器 度型和结露型；按传感器的输出信号来分，可
原 分为电阻型、电容型和电抗型，电阻型最多，
理 及 应 用
电抗型最少；按湿敏元件工作机理来分，又分 为水分子亲和力型和非水分子亲和力型两大类， 其中水分子亲和力型应用更广泛；按材料来分， 可分为陶瓷型、有机高分子型、半导体型和电

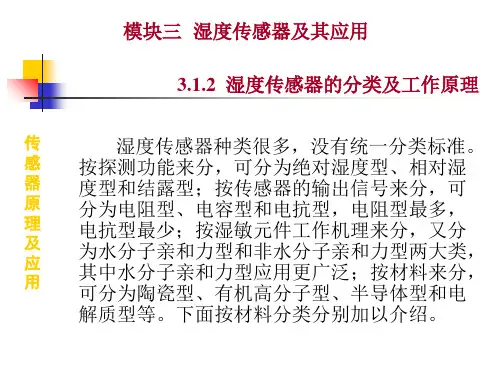

HDP-07系列结露传感器(如图3-7所示)是基于独特设
