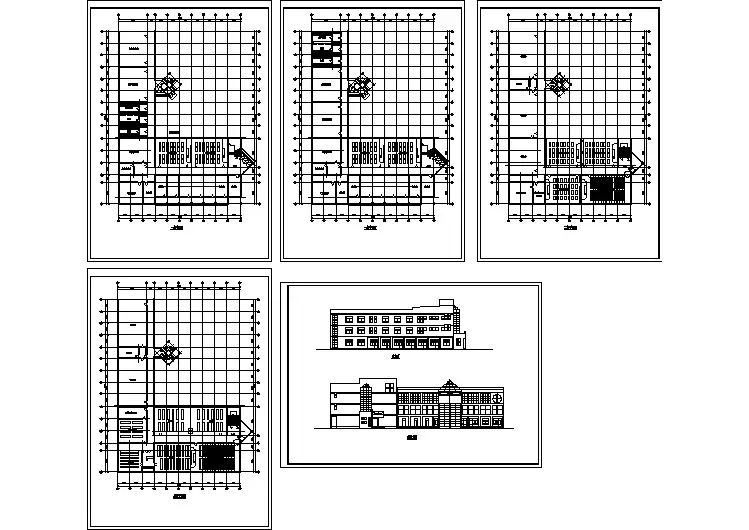

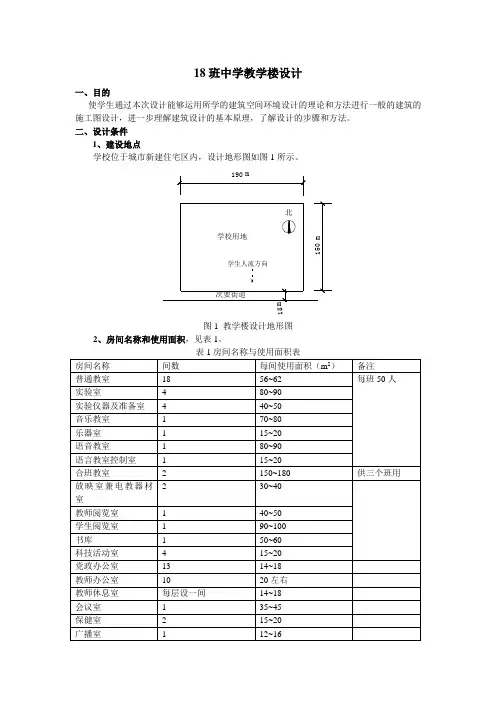

18班中学教学楼设计一、目的使学生通过本次设计能够运用所学的建筑空间环境设计的理论和方法进行一般的建筑的施工图设计，进一步理解建筑设计的基本原理，了解设计的步骤和方法。
二、设计条件1、建设地点学校位于城市新建住宅区内，设计地形图如图1所示。
51图1 教学楼设计地形图2、房间名称和使用面积，见表1。

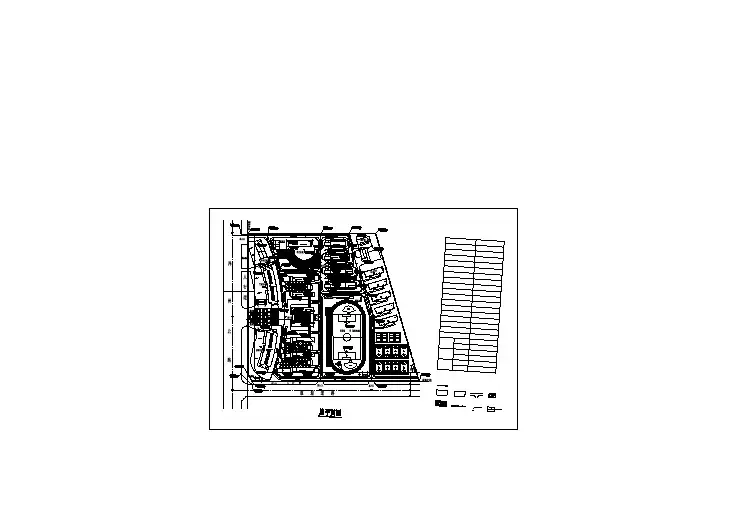

3、总平面布置（1）教学楼：按设计（2）传达值班室：20 m2（3）食堂：140 m2（5）开水房：25 m2（6）汽车库：60 m2（7）自行车棚：90 m2（8）运动场地：设250~400m环形跑道（附100m直跑道）的田径场一个。
篮球场2个，排球场1个。
（9）绿化用地（包括成片绿地和室外自然科学园地）：按每生不下于1 m2计算。
4、建筑标准（1）层数：1~5层（2）净高：普通教室3.4m实验室3.4m合班教室3.6m（阶梯教室后部2.2.m）办公用房2.8m（3）耐火等级：二级（4）结构形式：框架结构（5）卫生标准：室内水冲式厕所，教职工和学生分设，男女比例1:1，厕所卫生器具指标：女生每25人设一个大便器（或者1100mm的长大便槽），男生按每50人设一个大便器（或者1100mm的长大便槽）、1000mm长的小便槽计算，每90人应设一个洗手盆（或600mm盥洗槽），厕所内应设污水池和地漏。

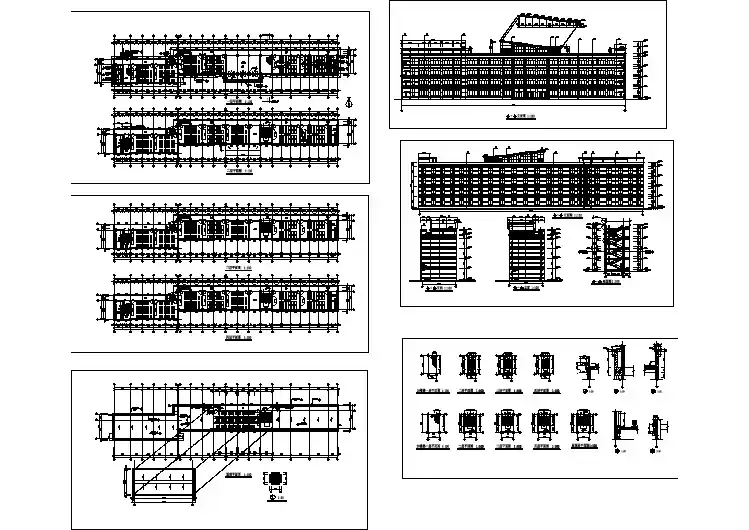

三、设计内容和图纸要求要求手绘图纸A2的4~6张（包括总平面图、含18个普通教室的教学楼（为教室配套的卫生间、班主任办公室等）的平、立、剖及大样详图）。
1、平面图各层平面1:100或者1:150（1）确定房间的形状、尺寸、位置，表示固定设备记住要家具布置，注明房间名称。
（2）确定门窗大小、位置，表示门的开启方向。
（3）表示楼梯的踏步、平台及上下行指示线。
（4）标注三道外部尺寸（细部尺寸、轴线尺寸、总尺寸。
其中细部尺寸是指内部墙段、门窗洞口、墙厚等），标注底层室外台阶、坡道、散水等尺寸。
（5）标注轴线及轴线编号、门窗编号、剖切符号和详图索引符号等。
