凝结水泵变频初步运行规程

凝结水泵安全操作规程一、前言凝结水泵是一种重要的水泵设备，广泛用于电站、化工、制药、冶金、建材等行业的生产过程中。

为了保证凝结水泵的正常运行，提高其性能和使用寿命，本文将对凝结水泵的安全操作规程进行详细说明。

二、凝结水泵的作用和结构凝结水泵主要用于循环水系统中，用于输送凝结水或其他水，在输送过程中，流体进入泵内，经过叶轮的旋转，被强制引向出口，产生压力，继而完成输送任务。

凝结水泵通常由电动机、泵体、叶轮、轴系统、密封装置等组成。

三、凝结水泵的安全操作规程1. 操作人员应确保设备处于良好的工作状态，并仔细检查泵体、叶轮、轴承、密封装置等部位，确保各部位处于完好无损的状态。

2. 在启动前，操作人员应仔细检查电缆、接口、电机及其他泵配件是否稳固，电源是否正常。

3. 启动前，应先向轴承加注润滑油，确保轴承能够顺畅运转。

4. 在启动的同时，应逐一检查仪表，确保水泵的稳定性和正常的工作状态。

5. 操作人员应严格按照设备的运行规程进行操作，不得违反设备的规定。

6. 在泵运转时，操作人员应维持适当的流量和压力，不得将流量和压力调至过高或过低。

7. 在泵设备发生故障或异常时，应立即停止泵设备，并通知相关人员进行处理。

8. 在停止泵设备后，应关闭水阀和止回阀门，同时将压力释放掉，避免设备因余压而爆裂。

9. 定期维护和清洗泵设备，确保设备处于良好的工作状态。

四、结论凝结水泵的正常运行对于生产工艺有重要的意义，因此，我们必须按照规定和操作规程来进行操作，以确保设备能够安全、稳定、高效地工作。

此外，在日常操作中，我们应该高度关注设备的维护和保养，保持设备处于良好的状态，以延长设备的使用寿命。

凝结水泵变频系统补充规程我公司凝结水泵变频器采用东方日立（成都）电控设备有限公司的DHVECTOL-DI01400/06高压变频系统，DHVECTOL-DI系列变频器适用于标准（3kV、6kV及10kV）的三相交流异步感应电动机，通过将工频电源变换为频率、电压均连续可调的电源，使电动机拖动系统运行在最佳状态。

一、变频系统接线图我公司凝结水泵变频器采用一拖二切换运行方式，两台凝结水泵共用一台变频器。

变频系统由高压变频器（包括控制柜、变压器柜及功率单元柜）及电源开关柜(包括两台凝结水泵的变频输入、输出开关柜及旁路开关柜)组成，电源开关柜实现凝泵电机的切换操作。

6KV IB母线6KV IA母线6109B6109AKM2KM3KM1KM4SH-HVF机机高压变频器械械锁锁联联锁锁KM6KM5MM B凝泵电机A凝泵电机对各设备进行规范术语命名如下表，正式编号待以后补充编号描述编号描述DHVECTOL-DI01400/06电压等级6kV产品的容量1400kVA代表东方日立生产的高压变频器、控制柜内输入电压监视熔断器：用于变频器输入电压监视，当该熔断器熔断3，变频器将跳闸停运。

0电源电压为6kV后，变频器将认为五、变频器各真空接触器电气闭锁介绍1、A泵旁路真空接触器KM1与A泵变频输出真空接触器KM5之间闭锁，其中任一合上将闭锁另一真空接触器合闸；2、B泵旁路真空接触器KM4与B泵变频输出真空接触器KM6之间闭锁，其中任一合上将闭锁另一真空接触器合闸；3、A泵变频输入真空接触器KM2与B泵变频输入真空接触器KM3之间闭锁，其中任一合上将闭锁另一真空接触器合闸。

4、A泵变频输出真空接触器KM5与B泵变频输出真空接触器KM6之间闭锁，其中任一合上将闭锁另一真空接触器合闸；六、变频器操作DHVECTOL-DI01400/06变频器系统具有变频和工频两种运行方式，用户可根据实际需要在送高压电前通过电源开关柜来选择工频或变频运行。

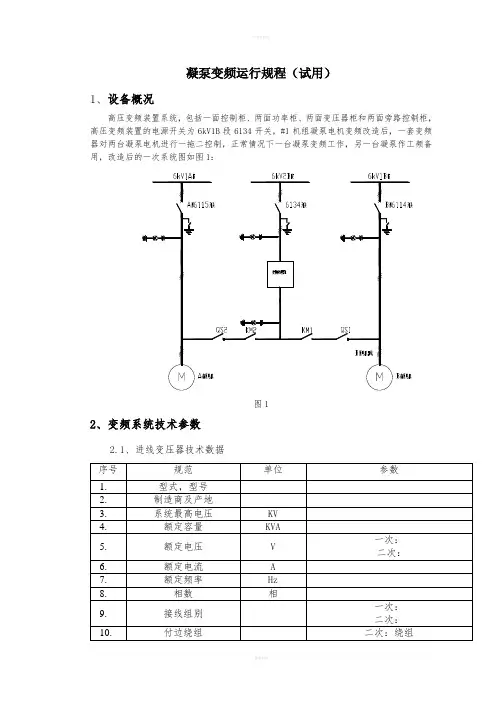

凝泵变频运行规程（试用）1、设备概况高压变频装置系统，包括一面控制柜、两面功率柜、两面变压器柜和两面旁路控制柜，高压变频装置的电源开关为6kV1B段6134开关，#1机组凝泵电机变频改造后，一套变频器对两台凝泵电机进行一拖二控制，正常情况下一台凝泵变频工作，另一台凝泵作工频备用，改造后的一次系统图如图1：图12、变频系统技术参数2.1、进线变压器技术数据3、显示面板介绍3.1就地控制柜操作、显示面板3.1.1控制柜面板显示(如图2)H1---控制电源指示；H2--- 变频运行指示；H3---变频器故障指示；触摸屏---以指示灯形式显示变频器11个状态（如图3）⒈允许：允许高压合闸；⒉外控：允许外部控制；⒊合闸：高压合闸指示灯；⒋就绪：合闸就绪；⒌接通：高压接通；⒍运转：系统运转中；⒎旁通：有功率单元旁通；⒏告警：系统产生故障或告警；⒐远控箱：远控箱控制有效；⒑DCS： DCS控制有效；⒒闭环：系统闭环控制；显示变频器五个数据①设定频率：变频器的设定频率；②实际频率：变频器实际运行频率；③定子电压：电机的定子电压；④定子电流：电机的定子电流。

⑤闭环反馈压力：管网压力显示。

⑥柜内风压显示：功率柜内风压显示。

图2图33.1.2就地控制柜面板操作(如图2)SB1---变频/工频转换开关（备用）；SB2---电源复位按钮；SB3---变频器故障情况下，故障复位按钮；SB4---变频装置运行过程中紧急停车；触摸屏---进行9个操作（如图3）①启动：用于启动变频器。

必须无故障告警条件满足时才能起作用；②加速：按下此键不抬起，则变频器频率将按一定速度增加，释放后频率停止增加；③减速：按下此键不抬起，则变频器频率将按一定速度减小，释放后频率停止减小；④停止：停止变频器输出，变频器按一定速度减小输出频率，直到变为0停止；⑤复位：复位变频器到初始状态；⑥曲线：按下此键可以查看电机定子电压电流曲线；⑦设置：进入P参数设定屏，进行P参数设定；⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录；（图4）⑨警铃开关选择：用于报警时警铃的解除选择。

凝结水泵启停操作步骤嘿，朋友们！今天咱就来讲讲凝结水泵启停操作那些事儿。

先说说启动前的准备工作吧，这就好比运动员上场前得先活动活动筋骨一样重要。

得检查泵的进出口阀门是不是都打开啦，要是阀门没开，那可就像水管被堵住了，水怎么能流得顺畅呢。

还有呀，要看看电机的接线是不是牢固，别到时候启动起来出啥岔子。

再看看泵里有没有啥异物，要是有个小石子啥的，那可不得把泵给卡住呀！然后就可以启动啦！就像汽车发动一样，轻轻一按按钮，嘿，就开始工作啦。

但也别着急，得慢慢观察，看看泵运行得稳不稳定，有没有啥异常的声音或者震动。

要是有，那可得赶紧停下来检查检查，可别让它带病工作呀。

在运行过程中呢，咱也得时刻留意着。

这就跟照顾小孩似的，得时刻关注着它的状态。

看看压力够不够呀，流量正不正常呀。

就好像人喝水，得保证喝得够但又不能太多，得恰到好处。

那啥时候该停泵呢？这可得看准时机咯！比如说系统不需要它工作啦，或者有啥特殊情况啦。

停泵的时候也不能马虎，得慢慢地关闭进出口阀门，就像慢慢关上水龙头一样，可不能一下子就关死，那样对泵可不好。

哎呀，这凝结水泵的启停操作说起来简单，做起来可得细心着呢！就像走钢丝一样，得小心翼翼地保持平衡。

要是不小心出了错，那后果可能就不堪设想啦。

你想想看，要是启动的时候没检查好，泵突然出了故障，那不是得耽误事儿嘛。

又或者运行的时候没注意到压力流量不正常，那可能会影响整个系统的运行呀。

所以呀，大家可别小瞧了这凝结水泵的启停操作，每一个步骤都得认真对待。

就好像盖房子，每一块砖都得砌好，房子才能牢固呀。

咱得把这凝结水泵当成咱的宝贝一样照顾着，让它好好为咱工作。

咱在操作的时候可得打起十二分的精神，别马马虎虎的。

要知道，一个小小的失误可能会引发大大的问题呢。

咱可不能让这样的事情发生，对吧？总之呢，凝结水泵启停操作得认真、细心、耐心，这样才能让它乖乖地为咱服务，为咱的生产生活提供保障！大家可都记住了吗？。

凝结水泵变频运行规程1.凝结水泵变频器1.1 设备概述凝结水泵变频器是北京合康亿盛科技有限公司生产HIVERT通用高压变频器。

变频器由变频柜及旁路切换柜组成。

为防止变频器运行超温跳闸，变频室内装有柜式空调。

变频柜由以下几部分组成：变压器部分、用户I/O部分、控制部分、功率单元部分。

凝结水泵变频器变压器容量为1250 kVA，一次额定电压为6kV星形接线方式，每相有五个额定电压为690V次级绕组共十五个，变压器次级绕组在绕制时相互之间有一定的相位差，这样消除了大部分由独立单元引起的谐波电流。

凝结水泵变频器功率单元原理图1.2 凝结水泵变频器控制电源凝结水泵变频器控制电源来自机保安和隔离变抽头（第三抽头），并从此电源引出一路经隔离变后给变频器UPS供电，带变频器控制及装置电源，另一路带变频器隔离变和功率单元的风机电源，两路电源一路运行一路自投备用，正常首选隔离变抽头电源，只有当其电源消失时机保安电源自动投入。

1.3 变频器切换柜刀闸操作注意事项1.3.1 工频、变频方式的切换必须在凝结水泵停止状态且凝结水泵6kV开关在试验位置时进行。

1.3.2 两台凝结水泵任一6kV电源开关在“工作”位时禁止打开两台凝结水泵变频器切换柜柜门。

1.3.3 同一凝结水泵变频器输出/旁路刀闸为单刀双掷刀闸，只能合于输出或旁路位置，输出/旁路刀闸与输入刀闸之间有机械闭锁即：先合上输出/旁路刀闸后才能合输入刀闸，先拉开输入刀闸后才能拉开输出/旁路刀闸；输出/旁路刀闸与输入刀闸之间程序锁闭锁关系为：一台凝结水泵输出/旁路刀闸在输出位闭锁另一台凝结水泵输出/旁路刀闸切至“输出”位；一台凝结水泵输入刀闸在“输入”位闭锁另一台凝结水泵输入刀闸合闸。

1.4 HIVERT通用高压变频器还具有以下保护功能、特性1.4.1 过载、过流保护，跳变频器。

1.4.2 缺相保护，跳变频器。

1.4.3 过压保护，跳变频器。

1.4.4 过热保护，跳变频器。

凝结水泵变频系统补充规程我公司凝结水泵变频器采用东方日立（成都）电控设备有限公司的DHVECTOL-DI01400/06高压变频系统，DHVECTOL-DI系列变频器适用于标准（3kV、6kV及10kV）的三相交流异步感应电动机，通过将工频电源变换为频率、电压均连续可调的电源，使电动机拖动系统运行在最佳状态。

一、变频系统接线图我公司凝结水泵变频器采用一拖二切换运行方式，两台凝结水泵共用一台变频器。

变频系统由高压变频器（包括控制柜、变压器柜及功率单元柜）及电源开关柜(包括两台凝结水泵的变频输入、输出开关柜及旁路开关柜)组成，电源开关柜实现凝泵电机的切换操作。

6KV IB母线6KV IA母线6109B6109AKM2KM3KM1KM4SH-HVF机机高压变频器械械锁锁联联锁锁KM6KM5MM B凝泵电机A凝泵电机对各设备进行规范术语命名如下表，正式编号待以后补充编号描述编号描述DHVECTOL-DI01400/06电压等级6kV产品的容量1400kVA代表东方日立生产的高压变频器、控制柜内输入电压监视熔断器：用于变频器输入电压监视，当该熔断器熔断3，变频器将跳闸停运。

0电源电压为6kV后，变频器将认为五、变频器各真空接触器电气闭锁介绍1、A泵旁路真空接触器KM1与A泵变频输出真空接触器KM5之间闭锁，其中任一合上将闭锁另一真空接触器合闸；2、B泵旁路真空接触器KM4与B泵变频输出真空接触器KM6之间闭锁，其中任一合上将闭锁另一真空接触器合闸；3、A泵变频输入真空接触器KM2与B泵变频输入真空接触器KM3之间闭锁，其中任一合上将闭锁另一真空接触器合闸。

4、A泵变频输出真空接触器KM5与B泵变频输出真空接触器KM6之间闭锁，其中任一合上将闭锁另一真空接触器合闸；六、变频器操作DHVECTOL-DI01400/06变频器系统具有变频和工频两种运行方式，用户可根据实际需要在送高压电前通过电源开关柜来选择工频或变频运行。

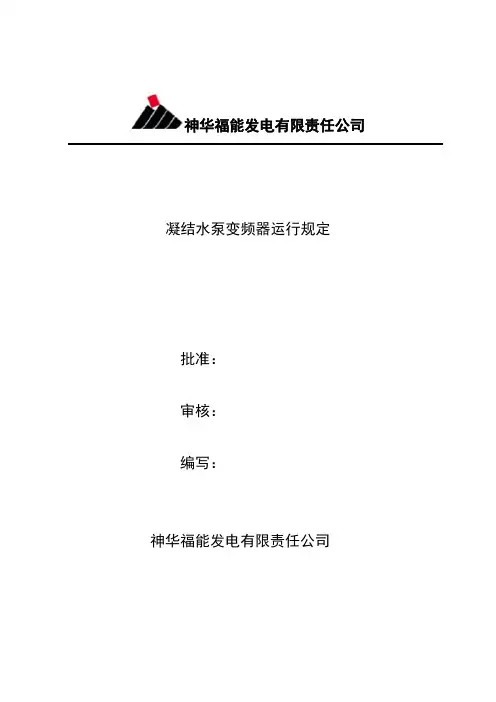

神华福能发电有限责任公司凝结水泵变频器运行规定批准：审核：编写：神华福能发电有限责任公司我厂凝结水泵变频器为一拖二手动旁路接线方式（附图一），运行时电压通过工频电缆返送到工频开关下触头，工频电源开关柜与变频电源开关柜为不同间隔的开关柜，工频电源开关柜内地刀与变频电源开关无法实现机械闭锁，变频器出线刀闸（K1/K2）为手动操作刀闸，存在以下安全隐患（以3号机为例）：1、当凝结水泵在变频运行时，存在带电误合工频电源开关柜内接地刀闸(30BBA03GS301/30BBB03GS301)的风险；2、在工频电源开关柜内接地刀闸(30BBA03GS301/30BBB03GS301)合闸时，存在带接地刀闸(30BBA03GS301/30BBB03GS301)合变频电源开关（30BBB04）的风险；3、当凝结水泵变频电源切换时，存在手动带电误合变频器出线刀闸（K1/K2）的风险；4、当A凝结水泵变频运行时，若6kV B段失电，将会造成凝结水中断机组跳闸的风险。

为避免带地刀合闸和带电合地刀的安全隐患，规定如下：一、凝泵变频器操作规定1、凝泵变频器送电前须检查凝泵变频器、变频电源开关、工频电源开关工作票终结，严格执行凝泵变频器送电操作票。

2、变频器每次转热备用前应仔细检查变频电源开关柜内地刀30BBB04GS301和转变频凝泵工频电源开关柜内地刀30BBA03GS301（30BBB03GS301)在分闸位置，地刀操作窗口上锁。

3、变频器每次转热备用前需检查转变频凝泵工频电源开关30BBA03（30BBB03)分闸且在试验位置，变频电源开关30BBB04分闸且在试验位置; 凝泵变频器出线刀闸（K1/K2）均在分闸位。

4、变频器每次转热备用前必须测量转变频凝泵电机绝缘合格。

5、凝结水泵变频运行时，变频器运行泵工频开关应在工作位置，控制电源、差动保护电源断开。

6、值班员接班检查和班中检查必须检查ECMS、配电室 A/B凝结水泵工频电源开关柜内地刀(30BBA03GS301/30BBB03GS301)状态以及地刀操作窗口上锁情况，并在值班记录中记录清楚。

凝结水泵变频调速系统运行规程华润电力湖南有限公司目录第一章变频器组成结构与工作原理 (2)1.1 系统组成与原理 (2)1.2 控制系统 (3)1.3 功能简介 (4)第二章凝结水泵变频器系统介绍 (5)2.1 凝结水泵变频器电气接线 (5)2.2 高压变频调速系统及其附件包括: (5)2.3 保护有关问题： (5)第三章凝结水泵变频器技术参数与规格型号 (6)3.1 系统型号说明 (6)3.2 产品通用技术参数 (6)第四章凝结水泵变频器操作 (8)4.1 运行前准备工作 (8)4.1.1 凝结水泵变频运行送电操作步骤（以#1A凝结水泵）： (8)4.2 启动凝结水泵变频器 (9)4.3 改变频率给定值 (9)4.4 减速停机 (9)4.5 凝结水泵变频器停电（以变频器带#1A凝结水泵为例） (9)4.6 凝结水泵停电（以变频器带#1A凝结水泵为例，倒至变频器带#1B凝结水泵） (10)4.7 运行状态监视 (11)4.8 运行提示： (11)第五章人机接口和参数设置 (12)5.1 键盘和面板外观 (12)5.2 基本界面显示和操作 (13)5.3 液晶显示和面板按键具体操作方法 (15)5.3.8 时钟修改 (25)5.4 控制器功能参数列表 (25)表5-3 控制器功能参数列表 (26)第六章故障的检测与排除 (29)6.1 故障分类 (29)6.2 故障指示 (29)6.3 故障记录 (29)6.4 故障检测的标准程序 (29)6.5 报警和故障信息及其可能原因、处理解决措施 (30)第七章凝结水泵变频器热控逻辑 (39)7.1 凝结水泵变频器电源开关6114（6214）允许条件 (39)7.2 凝结水泵变频器电源开关6114（6214）跳闸条件 (39)7.3 凝结水泵A启动允许条件： (39)7.4 凝结水泵A跳闸条件： (39)7.5 凝结水泵变频开关A启动允许条件： (39)7.6凝结水泵变频开关A跳闸条件： (40)7.7 凝结水泵变频器启动允许条件 (40)7.8 凝结水泵变频器跳闸条件 (40)第一章变频器组成结构与工作原理ZINVERT系列智能高压变频调速系统采用功率单元串联技术解决器件耐压问题，级间SPWM 信号移相后叠加，提高了输出电压谐波性能、降低输出电压的dv/dt；通过电流多重化技术提高输入侧谐波性能，减小对电网的谐波污染；主控制器采用双数字信号处理器（DSP）、可编程门列阵（CPLD 和FPGA）为核心，配合数据采集单元、单元控制器和光纤通信回路以及工艺控制需要可选的可编程逻辑控制器（PLC）构成控制系统。

凝结水泵变频器操作说明
一、引言
凝结水泵是工业系统中常见的一种设备，用于将凝结水从蒸汽
管道中抽出并排放。

为了提高凝结水泵的效率并满足不同工作条件
下的需求，使用变频器来控制凝结水泵的工作是一个常见的选择。

本文将详细介绍凝结水泵变频器的操作方法，以帮助用户正确使用
和维护该设备。

二、凝结水泵变频器操作说明
1. 开机操作
a. 确保凝结水泵和变频器的供电已经连接稳定并符合设备要求。

b. 关闭变频器主电源开关，确保指示灯熄灭。

c. 将主电源开关打开，观察变频器面板上的指示灯是否亮起。

若指示灯亮起，说明变频器已经成功启动。

d. 根据需要调整频率设定，可通过控制面板上的旋钮或数字
键盘来完成。

2. 运行操作
a. 在确认变频器已启动并设置好频率后，按下“运行”按钮，凝结水泵将开始工作。

b. 监控变频器运行过程中的工作参数，如电流、频率、转速等，确保这些参数处于正常范围内。

c. 若需要停止凝结水泵的运行，可按下“停止”按钮，设备将停止工作并进入待机状态。

3. 运行模式切换
a. 凝结水泵变频器通常具备多种运行模式，如手动模式、自动模式等。

b. 在手动模式下，用户可以根据需要手动调整凝结水泵的运
行参数。

在自动模式下，变频器将根据预设的参数自动控制凝结水
泵的运行。

c. 切换运行模式可通过变频器控制面板上的开关或按钮来实现，按照产品说明书中的相关指引进行操作。

4. 故障处理。

凝结水泵安全操作规程凝结水泵是电力、化工、冶金等行业常用的一种设备，用于输送含有凝结水的介质。

为了确保凝结水泵的安全运行，以下是凝结水泵的安全操作规程。

一、操作前的准备工作1.熟悉凝结水泵的结构、性能和工作原理，并了解凝结水泵的操作规程。

2.检查凝结水泵的各部件是否完好，如密封件、轴承、轴封等是否损坏或漏水。

3.检查凝结水泵的润滑油是否充足，并清理润滑油箱。

4.排除凝结水泵周围的障碍物，确保操作区域清洁，并保持良好的通风。

二、操作中的注意事项1.操作人员应守则操作规程，并穿戴好相关的防护设备，如安全帽、防护眼镜、防护手套等。

2.在操作前，要确保凝结水泵处于停止状态，并且断开电源。

3.仔细观察凝结水泵的运行情况，如有不正常的声响、振动、温升等现象，请停止操作并进行检查。

4.在启动凝结水泵前，应确保输送介质的温度不低于凝结点，以避免介质变为固态而对泵进行损坏。

5.启动凝结水泵时，应先打开进水阀门，再逐渐打开出水阀门，同时观察压力表和温度计的指示是否正常。

6.在凝结水泵运行过程中，应定期检查泵的润滑油情况，保持润滑油的清洁和充足。

7.如需停止凝结水泵的运行，应先关闭出水阀门，再逐渐关闭进水阀门，并等待凝结水泵完全停止后再切断电源。

三、故障处理及应急措施1.发现凝结水泵有漏水现象时，应立即停机检查，并及时修复或更换泵的密封件或轴承。

2.如凝结水泵发生过热现象，应停止运行，并切断电源，以免泵的零部件变形或烧毁。

3.发现凝结水泵有异常噪音或振动时，应停机检查，并寻找噪音和振动的原因进行修复。

4.如凝结水泵发生异味或冒烟现象，应立即停机，并迅速切断电源，以免泵的电气元件或绝缘材料发生燃烧。

5.对于无法解决的故障，应及时报告到设备维修部门，并请专业人员进行维修。

四、定期维护和保养1.凝结水泵的润滑油应定期更换，保持润滑油的清洁和充足。

2.定期检查凝结水泵的密封件、轴承等零部件的磨损情况，及时更换损坏的零件。

3.定期检查凝结水泵的电气连接是否良好，确保电气元件的正常工作。

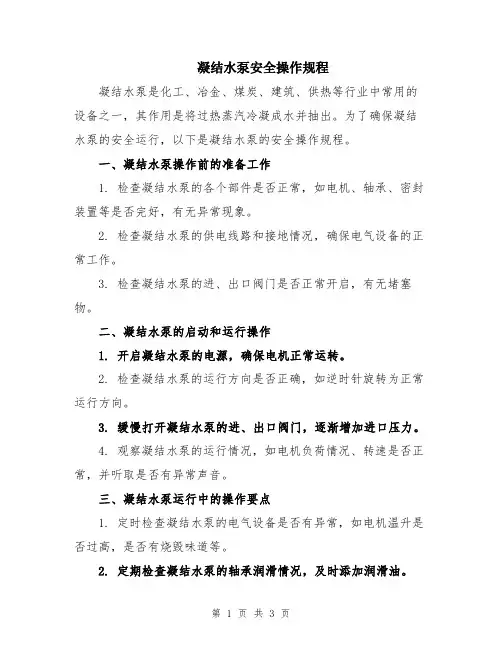

凝结水泵安全操作规程凝结水泵是化工、冶金、煤炭、建筑、供热等行业中常用的设备之一，其作用是将过热蒸汽冷凝成水并抽出。

为了确保凝结水泵的安全运行，以下是凝结水泵的安全操作规程。

一、凝结水泵操作前的准备工作1. 检查凝结水泵的各个部件是否正常，如电机、轴承、密封装置等是否完好，有无异常现象。

2. 检查凝结水泵的供电线路和接地情况，确保电气设备的正常工作。

3. 检查凝结水泵的进、出口阀门是否正常开启，有无堵塞物。

二、凝结水泵的启动和运行操作1. 开启凝结水泵的电源，确保电机正常运转。

2. 检查凝结水泵的运行方向是否正确，如逆时针旋转为正常运行方向。

3. 缓慢打开凝结水泵的进、出口阀门，逐渐增加进口压力。

4. 观察凝结水泵的运行情况，如电机负荷情况、转速是否正常，并听取是否有异常声音。

三、凝结水泵运行中的操作要点1. 定时检查凝结水泵的电气设备是否有异常，如电机温升是否过高，是否有烧毁味道等。

2. 定期检查凝结水泵的轴承润滑情况，及时添加润滑油。

3. 定期检查凝结水泵的密封装置是否正常，如有泄漏应及时更换。

4. 定期清理凝结水泵的进、出口阀门和泵内部的残留物，防止堵塞。

四、凝结水泵停机和维护操作1. 当凝结水泵需要停机时，先关闭进、出口阀门，并断开电源。

2. 停机后及时清理凝结水泵内部的残留物，定期检查和更换密封装置。

3. 定期检查凝结水泵的电机和轴承，及时修理和维护。

4. 如果长时间停机不使用凝结水泵，应将其保持清洁，并定期进行试运行。

五、凝结水泵的操作注意事项1. 操作凝结水泵时，应戴好防护用品，如手套、面罩等。

2. 在操作凝结水泵过程中，如发现异常情况应及时报告，不得擅自处理。

3. 严禁使用凝结水泵超过额定参数，以免引发事故。

4. 禁止放杂物和易燃物在凝结水泵周围，以防发生火灾。

总结起来，凝结水泵的安全操作规程主要包括准备工作、启动和运行操作、运行中的操作要点、停机和维护操作以及操作注意事项。

只有按照规程进行操作，才能确保凝结水泵的安全运行。

【运行操作】凝结水泵的切换（变频运行切换为变频运行）一，凝结水泵切换凝结水泵切换是汽机运行定期工作中非常重要的一项工作，在系统正常运行中，凝结水泵通常是一台运行，一台备用。

通过设备切换，就是将运行的凝结水泵切换为备用，将备用的连接水泵切换为运行。

通常凝结水泵切换有4种方式。

一是由变频运行，切换为工频运行，二是由工频运行切换为变频运行。

三是由工频运行切换工频运行，四是由变频运行切换为变频运行。

在这4种方式的凝结水泵切换过程中，第4种方式操作步骤最多，操作中的危险点也比较多。

下面我们就以凝结水泵变频运行切换为变频运行，讲述一下凝结水泵切换的操作步骤及注意事项。

二、凝结水泵变频运行切换为变频运行的操作步骤及注意事项。

1 、确认运行凝泵运行正常，电机电流正常，凝水母管压力正常。

2 、检查备用凝泵处于良好备用。

3 、解除除氧器上水调阀自动，逐渐提高运行凝泵转速，调整除氧器上水调阀，控制除氧器、凝汽器水位正常。

4 、运行凝泵转速提至50Hz后，解除变频备用泵联锁子回路，启动备用凝泵，检查备用凝泵运行正常，电机电流正常。

5 、尽快停运原运行凝泵，检查凝水母管压力正常，系统运行正常，调整除氧器、凝汽器水位正常后，投入除氧器上水调阀自动。

6 将原运行凝泵变频器后分支开关摇至试验位置，工频开关送至工作位置。

7 、投入工频备用泵联锁子回路LCB10EE001，选择以停运泵为主，启动原运行凝泵，原备用凝泵自停，检查凝水母管压力正常，系统运行正常，解除工频备用泵联锁子回路LCB10EE001。

8 、解除除氧器上水调阀自动，手动调整除氧器、凝汽器水位，按照变频方式启动原备用凝泵，启动正常后，迅速将凝泵转速提至工频，将原备用凝泵工频开关摇至试验位置。

9 、尽快停运原运行凝泵，检查凝水母管压力正常，系统运行正常，投入变频备用泵联锁子回路。

10 、逐渐降低运行凝泵转速，逐渐开大除氧器上水调阀，控制凝汽器、除氧器水位正常。

11 、当凝水母管压力降至2.0MPa（暂定）左右（低负荷时），或者除氧器上水调阀全开后（高负荷时），投入除氧器上水调阀自动，凝汽器、除氧器水位接近设定水位时，投入凝泵变频器自动。

凝结水泵安全操作规程凝结水泵是一种用于管道、设备和仪表、容器等的排空、排液和供水的设备。

为了确保凝结水泵的安全运行，以下是凝结水泵的安全操作规程。

一、操作前的准备工作1. 操作人员必须经过相关培训，具备一定的操作经验和安全意识。

2. 在操作前检查凝结水泵的外观是否有异常，如有异常应及时通知维修人员进行检修。

3. 检查凝结水泵的周围环境是否符合操作要求，确保无明火、易燃易爆物品或其他危险物质，且有足够的通风。

二、操作时的安全措施1. 在操作前，应将凝结水泵、管道和设备等与之连接的部分排空。

排空过程中，应严禁将手或其他物体插入设备内部。

2. 操作人员必须穿戴好防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋等。

3. 操作人员应严禁穿戴松散衣物，以防被拖进设备内部而引发事故。

4. 在设备操作过程中，应严禁随意拆卸、更换设备的部件，如需拆卸或更换，应停机操作，并进行相应的锁定和标记。

5. 在操作过程中，如发现设备异常声音、异味或其他异常情况，应立即停机检查，并迅速报告相关负责人。

6. 操作人员应熟悉凝结水泵的工作原理和控制系统，严格按照操作规程进行操作，不得随意更改操作参数。

7. 当凝结水泵工作时，操作人员应及时观察压力表、温度计等设备工作状态，如发现异常应及时采取措施处理。

8. 凝结水泵设备的定期维护保养是确保其安全运行的重要措施，操作人员应定期检查设备油液和密封件等的使用情况，并及时更换。

三、事故应急处理1. 在设备操作过程中，如发生设备故障或其他安全事故，操作人员应立即执行应急停机程序，并向相关负责人报告异常情况。

2. 在设备停机后，应立即采取措施排除故障，修复设备，并进行相应的锁定和标记，确保设备在修复前不会误操作。

3. 在设备故障或其他安全事故处理完成后，应对事故原因进行分析和总结，并制定相应的措施，防止类似事故再次发生。

以上是凝结水泵的安全操作规程，操作人员在操作凝结水泵时应严格按照规程进行操作，确保设备的安全运行。

#1机凝结水泵变频器运行操作说明一、系统概述#1机凝结水泵变频室位于我公司一期汽机房零米，#1机定冷水系统北侧，按凸字形布置，采用“一拖二”方案设计；变频器入口电源开关利用原6KV IB段备用开关柜（10BBB15、1QF11），在变频器室除布置一套2800KVA变频器外，还新增两面6KV高压开关柜（1QF1、1QF2），分别用于变频器出口去1A、1B凝结水泵电机，为其提供变频动力电源；原1A、1B凝结水泵电机在6KV I段配电室的电源开关（10BBA04、10BBB04）作为凝结水泵电机工频电源开关继续使用。

二、电气系统一次接线图注：上图括号内编号为设计编号。

三、各系统逻辑说明（一）高压开关互锁逻辑1、高压开关1QF1和1A凝泵电机工频开关10BBA04（QF12）互锁；变频开关1QF2和1B凝泵电机工频开关10BBB04（QF13）互锁；2、在变频器上电自检成功，DCS中变频器控制界面发“允许合1QF1、允许合1QF2”光字后，才允许在操作界面上合1QF1或1QF2开关；但1QF1和1QF2开关之间也有互锁，不能同时都在合位，例如：当合上1QF1开关后，“允许合1QF2”光字消失，并闭锁1QF2合闸回路；在1QF1和1QF2开关电气控制回路中，设计了当变频器出口开关下口带电时，开关在就地控制权限下，闭锁就地合闸功能；当变频器运行时，高压开关1QF1和1QF2分合闸操作均被闭锁，防止带负荷状态下分合变频器出口开关，造成变频器内电子元件过压损坏。

3、高压开关1QF1（或1QF2）合闸和变频器预充电成功,变频器系统控制界面发“1QF11开关合闸允许”后，才能合变频入口电源开关10BBB15（1QF11）；4、上述互锁逻辑在DCS软逻辑和电气控制回路中，采用双重化设计，保证闭锁功能动作可靠。

（二）凝泵变频器送电、启动操作下面以1A凝结水泵电机变频运行，1B凝结水泵电机工频备用运行方式为例，描述操作过程。

凝结水泵的运行凝结水泵的运行（补充）我厂机组凝结水泵采用一运一备方式，1A/2A泵变频/工频运行，1B/2B 泵工频备用。

正常情况下1A/2A泵变频运行，除氧器上水调门在全开位，变频器投自动后设定除氧器水位自动调节。

凝结泵变频运行方式分为手动控制和除氧器水位PID调节自动控制两种。

正常情况下，凝结水母管再循环门关闭，系统自动将除氧器上水调门开度指令置90％以上并解除自动，由PID自动调节变频泵转速维持除氧器水位。

变频泵故障跳闸时，系统联起工频备用泵，由除氧器上水调门维持除氧器水位。

由于变频泵和调整门的控制特性不同，因此在系统动力系统切换时，调节系统自动进行PID整定参数的修正，以适应系统对除氧器控制品质的要求。

另外，为改善除氧器水位、凝汽器水位自动调节系统的调节品质，提高凝结水系统的控制水平，引入机组的调节级压力或机组负荷信号，当变频泵故障跳闸时，上水调整门先自动关至当时调节级压力或机组负荷所对应的阀位，然后根据除氧器水位变化情况，操作员调节稳定后再投入除氧器上水调门自动。

（以#1机组凝泵为例）1、凝结水系统运行方式1）1A凝结水泵变频运行，1B凝结水泵工频正常投备用；2）1B凝结水泵工频运行，1A凝结水泵工频正常投备用；2、联锁动作条件：1）1A凝泵故障跳闸或变频器故障跳闸，工频联起1B凝泵。

2）1B凝泵运行时故障跳闸或凝结水母管压力低（2MPa），逻辑判断1A凝泵在工频方式下（工频回路刀闸在合位），工频联起1A凝泵。

注意：1A凝结水泵变频运行时，凝结水母管压力低不联起备用泵，只增加变频转速，此时运行人员应加强监视与调整，紧急情况下可手启1B凝泵。

1B凝泵运行时，若1A凝泵在变频方式（工频回路刀闸不在合位），1B 凝泵运行时故障跳闸或凝结水母管压力低（2MPa），不联启1A凝泵。

所以当1A凝泵因变频器故障跳闸后，运行人员应尽快将变频器两侧刀闸断开，工频回路刀闸置合位，然后投入1A凝泵联锁备用。

汽机凝结泵变频运行规程批准：审定：审核：编写：冯海龙刘瑞壮内蒙古能源新丰热电厂运行部汽机专业凝结泵变频运行规程一、启动前的检查1．检查凝结泵的检修工作结束，凝结水系统各电动门送电，开关试验正常，无卡涩；2．各手动门开关灵活，电动调节门调节特性良好，可正常投用；3．检查各热工表计、保护装置正常投运；4．闭式循环水系统正常投运，冷却水压大于0.2Mpa；5．联系化学人员启动除盐水泵，排汽装置补水，检查排汽装置水位补至400mm以上，水位低信号应消失；6．检查凝结泵与其电机的靠背轮脱开，电机轴承润滑油量正常；7．开启凝结水泵进口门；8．电机测绝缘合格，通知送电；9．启动凝结泵电动机，检查其旋转方向正确、电流正常；运行2小时后停运并停电。

10．连接好凝结泵与其电机的靠背轮，检查凝结泵前、后轴承和推力轴承油位应正常；11．开启凝结水泵密封水门和轴承冷却水门。

12．从联轴器处盘动泵转子，检查其转动应灵活；13．检查开启凝结泵至排汽装置的空气门；二、凝结泵启动1．检查确认凝结水至炉上水门关闭严密，并确认泵体充满水，关闭出口电动门。

2．检查两台凝结泵联锁解除。

3.检查确认凝结水至炉上水门关闭严密，并确认泵体充满水，关闭出口电动门。

4.检查两台凝结泵联锁解除。

5.联系电气送电。

6.凝泵变频运行时，一台变频运行另一台工频备用。

7.凝泵变频启动时操作：1)合上凝泵高压侧开关。

2)打开凝泵变频调节器，转速设定40%。

3)打开凝泵变频器，点击变频器启动，启动后逐渐增加调节器给定值，调整除氧器水位正常后，除氧器水位投自动。

8.凝泵变频运行时，凝结水再循环调整门、事故疏扩减温水调门、本体疏扩减温水调门及三级减温水调门全部关闭。

凝结水至除氧器上水调门全开，除氧器水位设定1900——2000mm。

9.启凝结泵，注意启动电流的返回时间，其出口电动门应联锁开启。

三、凝结泵运行维护1．定期检查轴承发热情况，轴承温度不超65℃。

2．定期检查各油室油位在1/2—1/3之间。

同煤大唐塔山发电公司凝结泵一拖二变频器运行规程编写：姚贵忠审定：卜喜正批准：李军录发电部电气专业2009年8月20日凝结泵一拖二变频器运行规程一、系统介绍机组凝结泵变频调速系统主要包括：旁路柜（刀闸柜）、变压器柜、功率单元柜、控制柜四部分。

以上各部分依次自左至右安装在机组凝结泵变频器室内。

变频调速系统电气结构如下图：其中GK1、GK2、GK3为高压带电指示器，K1、K2、K3、K01、K02、K03为刀闸，带有电磁锁，用来切换凝结泵运行方式。

J 为移相变压器进线接触器，R 为限流电阻，起缓冲作用。

本系统为一拖二形式，只能有一台凝结泵在变频状态运行，同时另一台必须在工频状态备用。

如现在1号凝结泵变频运行，2号凝结泵工频运行，当需要切换2号凝结泵为变频运行时，需要先将2号泵投入工频运行，再将1号泵停运后切换为工频方式启动，再将2号泵停运后切换为变频方式启动，最后停运1号凝结泵。

变频、工频方式需要手动切换K1、K2、K3、K01、K02、K03刀闸实现。

如1号凝结泵要使用变频器时，先将K3、K01、K02断开，合上K1、K2、K03，电源开关合上，变频器进入充电状态，充电完成后就可以正常起动变频器。

6kV 电源由开关引入旁路刀闸柜后通过隔离开关进入变压器、变频器；变频器控制部分接受远方DCS 来的控制指令和变频器内部检测信号进行综合逻辑处理，对变频功率单元进行控制和监视；功率单元输出可变压变频的交流电源驱动电动机调速运行。

运行人员可通过DCS 控制变频器的启、停、加/减速，同时监视变频器输入、输出侧电流以及变频器报警、故障等运行工况，从而控制电动机转速改变凝结泵出口流量、压力实现调节，满足机组凝结水需要。

当变频器需要退出时，可通过旁路刀闸将变频器与凝结泵主电气回路实现隔离；凝结泵恢复原来的工频控制方式。

GK1GK2K01K1K3K2K02K03GK3ZINVERT（变频器）RJ6kV B段6kV A段1号凝结泵电机2号凝结泵电机凝结泵ZINVERT智能高压变频调速系统铭牌数据项目单位参数型号ZINVERT-A7H2800/06Y 适配电机功率kW 2300 额定容量kVA 2800输入电压V(AC) 6300输入电流A(AC) 256输入频率Hz 50输出电压V(AC) 0～6000输出电流A(AC) 0～300输出频率Hz 0～50环境湿度% ＜90环境温度℃-5～40使用海拔m ＜90防护等级IP20采用标准Q/（GZ）ZGDJ1-2008出厂日期2009.06生产厂家广州智光电机有限公司移相整流变压器铭牌数据型号ZGHVC-2800/6.3F-7 产品代号ZGY820-4D额定容量 2800 KVA 标准代号JB/T8636-1997相数 3 额定频率50 Hz使用方式户内冷却方式AF绝缘耐热等级H 连接组别Y/△短路阻抗 6.60% 绝缘水平LI60 AC20/AC20/AC5 海拔高度1000m 总重量4710kg分接头位置一次二次第三线圈额定电压额定电流额定电压额定电流X1Y1Z1 6000256.6 480 160.4 28kVA，yn连接，400V，40.4AX2Y2Z2 6300X3Y3Z3 6600组别 1 2 3 4 5 6 7二次移相角25.71°17.14°8.57°0°-8.57°-17.14°-25.71°生产厂家广州智光电气股份有限公司凝结泵变频器相关各元件位置状态位置设备名称1号变频运行2号工频备用时状态2号变频运行1号工频备用时状态1号、2号都工频运行时状态旁路柜1 1号凝结泵变频器输入刀闸K1 合分分1号凝结泵变频器旁路刀闸K3 分合合位置设备名称行2号工频备用时状态行1号工频备用时状态都工频运行时状态高压带电显示器GK1 亮灭亮旁路柜2 2号凝结泵变频器输入刀闸K01 分合分2号凝结泵变频器旁路刀闸K03 合分合高压带电显示器GK2 灭亮亮旁路柜3 1号凝结泵变频器输出刀闸K2 合分分2号凝结泵变频器输出刀闸K02 分合分高压带电显示器GK3 亮亮灭变频器输出PT保险FUA、FUB、FUC（XRNP1型，12kV，0.5A）给上给上给上变压器柜上部风扇三组运行运行停运功率单元柜上部风扇三组运行运行停运控制柜上部风扇一组运行运行停运变压器智能温度控制仪有读数有读数退出“总停”按钮拔出拔出拔出“远程/就地”切换开关远程远程就地UPS 启动启动停止外供380V AC电源开关QS1四联合合分变压器自供380V AC电源开关QS2四联合合分风机电源380V AC开关QS3三联合合分直流220V DC控制电源开关QS4两联合合分交流220V AC控制电源开关QS5两联合合分允许“总停”按钮跳6kV开关压板合入合入允许跳6kV开关压板合入合入强制开柜门压板（标有严禁操作）退出退出退出功率柜、变压器柜柜门锁保险FU1（±12VDC，10A）给上给上给上照明及刀闸指示灯保险FU2（220V AC，4A）给上给上给上控制柜声光报警器保险FU3（220V AC，4A）给上给上给上PLC控制器交流保险FU4（220V AC，4A）给上给上给上PLC控制器直流保险FU5（220V DC，4A）给上给上给上位置设备名称行2号工频备用时状态行1号工频备用时状态都工频运行时状态控制回路保险FU6（±220V DC，4A）给上给上给上移相变压器轴流风机保险FU21、FU22、FU23（220V AC，4A）给上给上给上变频器室2台空调运行运行停运墙上部两台排风扇运行运行停运二、凝结泵变频器投运1 凝结泵变频器启动操作1.1 凝结泵及其电机所有工作票已结束，工作现场清洁，所有措施已恢复。
