苹果iPhone 4 拆解图文教程

iPhone4拆解及内部构造详细解析iPhone4拆解内部构造解析(点击图片查看高清晰大图，以下同)iPhone4又一次为Apple创造了神话，首日150万台所向披靡的销售额，使Apple产品再次成为焦点。

虽然苹果之前曾要求FCC（美国联邦通讯委员）将iPhone4的内部构造和相关信息保密45天，但只会增加人们对了解其内部构造的渴望。

这不，距离iPhone4正式发布还不到1天，向以拆解手机为乐的国外网站ifixit便在第一时间送上了新鲜热乎的iPhone4拆解报告，得以使我们大饱眼福：苹果此次对iPhone4内部进行了全面而细致的改造，改造工程覆盖了所有的细节。

但其改造的内容在Apple的宣传下和众多苹果粉的热捧下已经可用耳熟能详来形容，比较重要的改进包括将其A4处理器的RAM提升至516MB，其他基本配置和功能——比如拥有玻璃和不锈钢机身，手机的宽度和厚度分别比iPhone3GS减少3.5mm和3mm，同时在机身款式上除了经典的黑色，还增加了白色款可选。

至于iPhone4的最大看点是则是采用了Retina显示屏，其像素密度是iPhone3GS的两倍。

而内装的iOS4系统，支持多任务和百余项的改进和更新。

此外，苹果iPhone4还拥有两个摄像头，一个是在机身背面的500万像素的后置摄像头，另一个是VGA前置摄像头。

作为相比过去版本的主要差异之一，iPhone4的材质与过去的铝制和塑料材质的iPhone完全不同，四周的不锈钢边框不仅起到固定的作用，而且还有一个重要的功能则是作为天线使用，为手机信号、WiFi以及蓝牙等无线连接功能提供支持。

顺带一提：经过部分媒体5天的试用，iPhone4的玻璃背盖似乎没有人们想象的那样坚固，出现了磨花的现象。

当然，也没有那样严重，只有在强光下才能发现。

比较有意思的是；iPhone4的背壳上没有标明手机的容量大小，这对于部分JS来说，可能对蒙骗顾客提供了便利。

从拆解的32GB版本的iPhone4的存储容量来看，其实际的存储容量只有29.06GB，并且还有301MB被拿来存放一些“其他”的东西，用户真正可用的容量为28.77GB左右。

牛人教程~自己DIY图文解说给你的iphone4换HOME键的全过程苹果的iphone4满身上下就一个home键，老是按来按去，时间久了，在结实的东西也招架不住，虽然苹果的做工还是很让人放心的。

HOME键不灵光了那可麻烦大了，干什么都不方便没办法返回（虽然4.3以后有了手势功能但很多人还是喜欢home吧），出去找人换吧老贵了还不放心怕给自己心爱的iphone4换零件了，那不妨自己动手换一下HOME键。

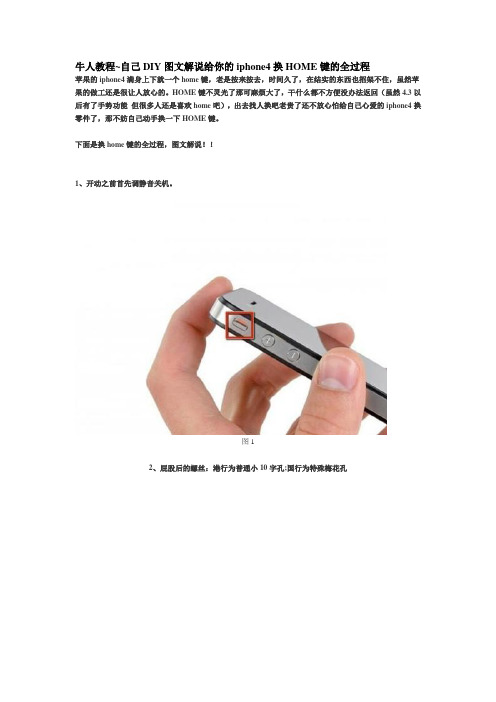

下面是换home键的全过程，图文解说！！1、开动之前首先调静音关机。

图12、屁股后的螺丝：港行为普通小10字孔;国行为特殊梅花孔图23、后盖向上推图34、后盖和机身分离图45、图中红圈卸下螺丝图56、将电源插口的压片卸下图67、将电池卸下,背后可能有胶,用撬片...图7图8图98、将SIM卡连同底座一起取出图109、如图卸下压片,注意左右螺丝大小区分!图11图1210、将数据线插口拔出,别蛮干~用指甲从四周开始图1311、将数据线先向后再向外剥离,白色部分可能有胶图14图1512、将天线接线柱分离图1613、卸下螺丝图1714、卸下螺丝后安次序摆放图1815、从边开始将底板卸下图19图20图2116、把摄像头下的模块卸下图22图2317、可用吹风机现将白色拆机验证点烘热后取下,再把主板螺丝卸下图24图2518、卸下后依然按顺序摆放图2619、这个螺丝比较怪异,可寻求1字螺丝dao...图2720、将主板按照从下往上的手势卸下,安装时倒序;不然安装后总感觉不平图2821、卸下螺丝图2922、拆开图3023、继续卸...图31图3224、非常小的螺丝...依然卸...图3325、三个螺丝图3426、这个螺丝有点难拆的,我用的是修眼镜的那种短螺丝da0图3527、另外一边的小螺丝图3628、继续卸螺丝图3729.我认为最难的地方就是这里...(1)切入点是开机键到MIC孔中间部分(2)因为背后涂胶,吸盘无效(3)只要有一丝缝隙,即可将指甲塞入,然后用撬片塞入(4)千万别蛮干,如有需要可从背面借力图38图3930、把前屏剥离图4031、把数据线穿过中间的基板,把前屛卸下图41图4232、将HOME键的数据插口剥离图4333、在反面将HOME键总成底座剥离34、取下HOME35、用吹风机将HOME按钮烘下,换上新底座后即可.%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%为了让大家尽量少走弯路并且强调一下重要性，先文字说明几点需要澄清的，然后再上真相。

苹果iPhone4拆机图解教程
苹果iPhone4智能手机非常受欢迎，那你是否对这款手机内部很好奇呢，下面就让我们来看下国外知名维修网站iFi某it的iPhone4完全拆解图，让我们能够更全面的了解iPhone4到底在那些方面做了改变。

本次拆解的主角新版iPhone4A1332手机
-iPhone4的设计与过去的铝制和塑料材质的iPhone完全不同
-四周的不锈钢边框不仅起到固定的作用，还有一个重要的功能：iPhone天线
和我们观察到的结果一样，先从iPhone4底部两颗螺丝开始下手
然后将iPhone4后盖向前与主机错开
将后盖彻底超级从机身上卸下来
卸下后盖后的iPhone4手机，我们看到电池和主板占据了整个机身的大部分面积
iPhone4的电池容量为3.7v1420mAh
卸下机身顶部的屏蔽层
卸下主板固定板
机身震动马达
支持720p高清视频拍摄的500万像素模组
卸下底部天线和扬声器屏蔽罩
卸下iPhone4的核心——主板
主板采用全屏蔽金属罩保护
取下金属屏蔽层，我们看到iPhone4的确采用和iPad一样的
1GHzARMCorte某A8核心的A4处理器
采用SkyworkSKY77542双频信号接收芯片、SkyworkSKY77541终端模组和STMicroSTM33DH三维加速器等芯片
iPhone4采用512MB三星K9PFG08闪存芯片、CirruLogic338S0589音频解码、AKM8975磁场定位芯片、德仪343S0499触摸控制芯片等。

iPhone 4S拆解详报2内部追加天线通过同时拆解新旧两款iPhone，分析了内部部件组成的转变。

尽管内部大体布局几乎没有不同，但苹果对细节部份做了改良。

而且通信誉芯片组及摄像头模块等全数采纳了新部件。

美国苹果公司的新产品“iPhone 4S”在外观上与原产品“iPhone 4”大体相同（图1）。

区别仅仅在于用来关闭声音的静音键、黑缝的位置、和反面的标志不同。

图1：外观大体相同iPhone 4与iPhone 4S在外观上的不同仅仅在于黑缝与静音键的位置，和反面的认证标志。

正是因为二者的外观不同不大，iPhone 4S中配备的部件就更能反映出当前智能电话电子部件的潮流和苹果公司采纳部件的思路。

处于这种方式，《日经电子》编辑部拆解了iPhone 4S与iPhone4，分析了两款机型所配备的部件。

图2：iPhone 4与iPhone 4S的要紧不同点通信誉芯片组及摄像头模块的供给商不同。

部件方面的明显不同是，水晶振荡器/振荡器的数量减少了一半。

美国调查公司IHS iSuppli的数据显示，闪存容量为16GB的iPhone 4S的部件本钱约为188美元，与iPhone 4大体没有不同（表1）。

应用途理器及摄像头模块的本钱随着性能提高而上涨（图2）。

但仿佛通过削减存储器、液晶面板及传感器等部件的本钱，降低了整体本钱。

通信誉芯片组及充电电池的改换大体未对本钱造成阻碍。

拆解后发觉的转变包括“内部中央追加了天线”，和“水晶振荡器的数量减少了一半”。

电池与基板的宽度改变打开iPhone 4及iPhone4S后盖的方式没有区别。

但iPhone 4S的螺丝固定得超级牢固。

似乎为避免被轻易拆开，而增加了螺丝胶的用量。

二者的内部大体布局没有不同（图3）。

但iPhone 4S的锂离子充电电池宽度缩短了1mm左右，而基板宽图3：大体内部布局没有不同iPhone 4S的锂离子充电电池宽度稍窄，但基板宽度增加。

图4：基板宽度增加的部份为天线通道图片为在iPhone 4S基板上重叠放置iPhone 4基板时的比较。

苹果iPhone 4全机拆解芯片级详细解说评测iPhone 4第一时间送到手中就被全机拆解，这回我们可以看得更清楚，更完整！本文来自iPhone中文网翻译。

让世人倾慕的iPhone 4升级有以下几点：3.5 mm厚度比iPhone 3GS还少3mmRetina显示屏幕分辨率是iPhone 3GS的两倍iOS 4支持多线程5百万像素摄像头，720p自动对焦摄像头和VGA前置摄像头。

iPhone 4的外壳设计很有戏剧性，在大量使用镁铝合金和塑料外壳的今天，在iPhone 4上却已经成为了过去式。

一圈不锈钢材质的边框不仅提供了良好的支撑，还起到天线作用，令新手接收效果大大增强。

这样的设计确实要比iPhone 3GS要提升很多。

iPhone 4外壳背面并没有像以往那样标注存储容量。

事实上32 GB标称的iPhone 4，使用空间只有29.06 GB。

还有301 MB容量被“其他”占用了，留给用户的只有28.77 GB空间。

iPhone 4预装了iOS 4 build 8A293固件。

这部iPhone 4 编号为Model A1332，有趣的是比A1337 iPad 3G编号要低。

难道是设计更早？和iPhone 3G，3GS一样，使用的是两颗Phillips #00号螺丝固定。

但是与iPhone 3G和3GS不同的是螺丝固定的是背壳，而不是前玻璃面板。

这样的设计让替换后盖更加容易，但是如果是要更换前面板则是一项挑战。

取下后盖我们看到了精致的iPhone 4内部。

神圣的电池啊! 看上去更修长，更大。

iPhone 4 115.2 x 58.6 x 9.3 mm的有限空间内被装的满满当当。

你可以看见iPhone 4的天线被接到了边框上。

幸运的是iPhone 4的电池能被很容易取下。

3.7V 1420 mAh毫安锂电池，提供7小时3G网路通话时间和14小时2G网络通话时间。

电池接口部分也与3G和3GS不同，不过并没有焊接在主板上，电池后的塑料薄片标注"Authorized Service Provider Only."“仅授权售后人员”在我们与iPhone 4内部间并没有电磁屏蔽罩。

iPhone4 精细拆解完全过程高清图片赏！发布者：手机糖发表时间：2010-06-24 12:40 浏览：26,549次不知道在坐的各位大朋友小朋友，在小时候有没有偷偷拆坏家里的东西挨骂的经历？不妨讲出来，大家分享一下？记得手机糖儿时，就把一台在当时价值不菲的机械钟拆得七零八碎而不能还原了，不过还好，俺家爸妈不暴力，仅仅受了几句数落这件事就算是结了。

讲完一小故事今天的主角该登场了！今天是对iphone4的强力彻底性拆解，拆出啥名堂吗？当然是有的，首先是确认了iPhone 4 的随机存取内存（RAM），确实是惊人的512MB！CPU 部份，则是频率在1GHz、采用ARM Cortex A8 架构的Apple A4 处理器，屏幕的上板，则是用了现在越来越多人爱用的Gorilla Glass；电池方面，仔细一瞧，可是容量达1420mAh 的锂离子电池（Nexus One 为1400mAh、HTC Incredible 为1300mAh）。

好了，下面开始！与iphone 3g/3gs 一样，取下底部的两颗固定螺丝，然后用拇指像前滑动就可以顺利的取下iphone4的后盖了，不过由于iphone4的后盖是玻璃材质的，所以非常的滑！拆下还是有点挑战的。

iphone后盖被拿掉以后，我们看到iphone4内部的就够非常非常的紧密，几乎每一个可以被利用的空间都是被利用了。

这块非常薄，但是非常大的电池容量达到了1420mah。

这个大家看出来了吗？应该是iphone4电话的震动功能的那个震动马达，一般的手机应该都是有的。

那颗令人期待的500W像素自动对焦摄像头。

我看到了那个非常大的印刷有苹果的LOGO的A4处理器，主频达到了1GHZ！好了大家的好奇心被满足之后，我也该吃饭了～。

iPhone4s拆机图文教程第一步：打开包装包装还是一贯的简约风格，实际上，除了封面的底色由黑色变成白色，以及两侧多了一个S的字样，这个包装和iPhone4的没什么不同，所以还是快点拆出来看看吧。

第二步：整体外观外形还是和iPhone4一样，小编拿手上的iPhone4与上图比较后发现唯一的不同点是4S在音量键上方多了一个凹槽。

这样似乎已经解决了“死亡之握”的问题，那今年就拿不到免费的保护壳了？真是一个坏消息。

SIM卡插槽又回到默认设计里，鉴于iPhone4S是一部世界通用的手机，所以无论是CDMA还是GSM的用户都可以用这个SIM卡插槽插入自己GSM卡或者CDMA卡。

第三步正式拆解用的还是和iPhone4一样的Pentalobe 螺丝。

看来这个老朋友还是要呆在苹果身上一段时间了。

不过也好，这样就不用换工具了。

用和拆iPhone4一样的方式打开了保护壳，就看到和iPhone4一样的标签：“仅授权于服务供应商。

”直接无视，继续拆解。

终于看到备受吹捧的新电池了，Whr提升了0.05，也就是说电池容量提高了大概1%左右，很可惜的是，这款新电池换了一个新形状的接口，恐怕无法换在iPhone4上了。

iPhone4S支持8小时的3G持续通话时间，14小时的2G网络通话时间以及200小时的待机时间，虽然和iPhone4相比，待机时间要少100个小时，不过鉴于硬件的大幅度升级，已经说明iPhone4S用电效率提高了不少了。

也是很受关注的升级到800万像素的摄像头。

大家都很清楚，单纯像素的增加不代表画质地提升，不过善于运用像素的苹果在这点上还是可以让人放心的，而且背光灯的亮度现在提高了73%，拍照速度提高了33%能在一秒内拍摄多张图片，如果这你都不感兴趣的话，现在苹果4S还支持1080P，30FPS的高品质摄像。

第六步：主板在iPhone专用拆机工具的帮助下，主板还是被轻松拆下来了，接下来拆了右边的EMI保护壳，就能看到万众期待的A5处理器了。

iPhone4S图文详细拆解 iFixit出色的iPhone，如今更出色。

2011年4月，在美国加利福尼亚州举行的Let's talk iPhone的新品发布会上，苹果发布了运行iOS 5系统的iPhone4S手机。

苹果介绍这款新手机时这样说：iPhone 4一样的外壳，完全不一样的内在。

那么，它的内在到底如何“完全不一样”呢？iFixit即将告诉你答案，在iPhone 4S还未正式上市的时候，这款手机就已经悲剧的送到了拥有各种拆解工具的iFixit手上。

他们在看到iPhone 4S之后，双眼发亮的进行了一次“Let’s talk，iPhone”：iFixit：Siri，我们可以把你拆出来给大家看看吗？Siri：42。

iFixit：我没有问你可以活多久，Siri…Siri：42是在我启动自毁程序之后，你可以抓紧时间逃跑的秒数…iFixit：收到。

看起来Siri对于即将要被拆解表示了它的不爽，但是既然来到了iFixit的手上，被大卸八块是避免不了的了。

我们也闲话少说，直接进入iPhone 4S的拆解工作。

Step 1 —包装新机包装盒一如既往的简约大气，没有丝毫多余的装饰，很喜欢这种风格。

硬件规格：Apple 1GHz A5双核处理器PowerVR SGX543图形卡背照式800万像素（1080p视频录制）摄像头+ VGA前置30万像素摄像头3.5英寸Retina Display 960x640分辨率LED背光IPS液晶触摸屏四频GSM/WCDMA + 双频CDMA/EV-DO双模Step 2 —外观万众瞩目的iPhone4S终于拿在我们手中，它肯定非常强大！iPhone4S延续iPhone4的经典外形设计，从外观上几乎很难分辨，细小的区别在机身侧面不锈钢边框天线的设计，iPhone 4S在摄像头旁边有一条分割线，而iPhone 4的这条分割线位于顶部耳机孔旁边。

一侧新增的分割线导致静音开关位置微调，早期的部分iPhone 4胶套/保护壳不能通用。

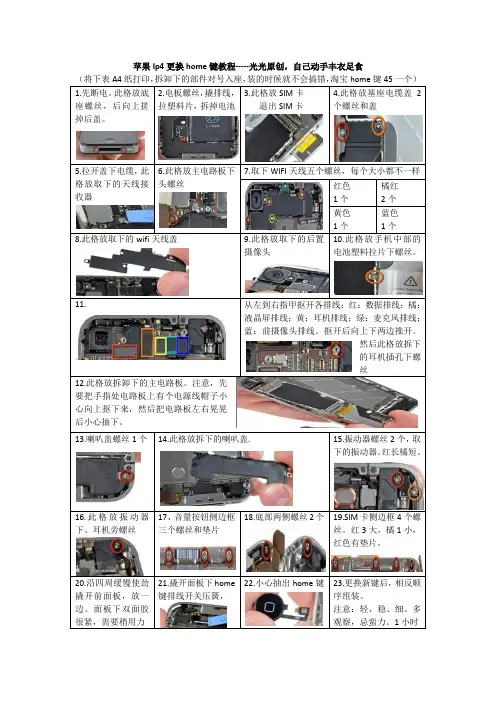

苹果Ip4更换home 键教程-----光光原创，自己动手丰衣足食
撬排线，
拆掉电池
3.
此格放SIM 卡 退出SIM 卡
4.此格放基座电缆盖2
个螺丝和盖
5.拉开盖下电缆，此格放取下的天线接收器
6.此格放主电路板下头螺丝
7. 红色1黄色1个
1个 8.此格放取下的wifi 天线盖
9.此格放取下的后置摄像头
10.此格放手机中部的电池塑料拉片下螺丝。

11.
从左到右指甲抠开各排线：红：数据排线；橘：液晶屏排线；黄：耳机排线；绿：麦克风排线；蓝：前摄像头排线。

抠开后向上下两边推开。

13.喇叭盖螺丝1个
14.此格放拆下的喇叭盖.
15.振动器螺丝2个，取下的振动器。

红长橘短。

16.此格放振动器
下、耳机旁螺丝
17、音量按钮侧边框三个螺丝和垫片
18.底部两侧螺丝个 19.SIM 卡侧边框4个螺
home
22.小心抽出home 键 23.序组装。

注意：轻、稳、细、多观察，忌蛮力。
