专利名称：一种盾构机反力架
专利类型：发明专利
发明人：龚杰,周勋,殷胜光,葛纪平,李茜,邵文泽申请号：CN201910717759.4
申请日：20190805
公开号：CN110273691A
公开日：
20190924
专利内容由知识产权出版社提供
摘要：本申请涉及隧道盾构施工技术技术领域，尤其涉及一种盾构机反力架。

包括门架、圈梁、直撑、斜撑、斜撑连接座和预埋钢板，所有部件连接在一起，构成了为盾构机提供反作用力的反力架，当盾构机掘进的时候，将自身所受到地层的阻力通过负环管片传递给圈梁，圈梁将力传递给门架，门架将力传递给直撑和斜撑，直撑和斜撑继续将力传递给结构底板和结构中板，结构底板和结构中板最终将力回归地层，地层再将力反作用给结构中板和结构底板，依次将该力传递给反力架中的斜撑和直撑、门架、圈梁，最终传递至盾构机，给盾构机一个反力。

本申请提供的反力架不会因为自身尺寸大不方便安装和拆卸，还可以重复利用，节约了施工的成本。

申请人：中交路桥北方工程有限公司,中交路桥建设有限公司
地址：100176 北京市大兴区经济技术开发区宏达北路12号二区三层305室
国籍：CN
代理机构：北京弘权知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

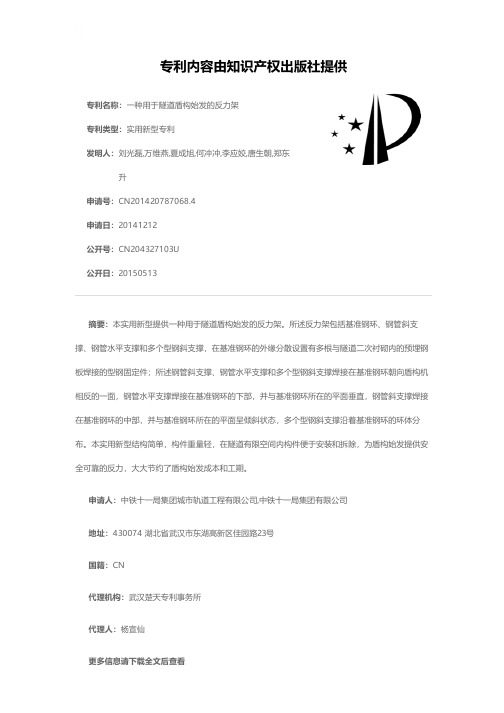

专利名称：一种用于隧道盾构始发的反力架
专利类型：实用新型专利
发明人：刘光磊,万维燕,夏成旭,何冲冲,李应姣,唐生朝,郑东升
申请号：CN201420787068.4
申请日：20141212
公开号：CN204327103U
公开日：
20150513
专利内容由知识产权出版社提供
摘要：本实用新型提供一种用于隧道盾构始发的反力架。

所述反力架包括基准钢环、钢管斜支撑、钢管水平支撑和多个型钢斜支撑，在基准钢环的外缘分散设置有多根与隧道二次衬砌内的预埋钢板焊接的型钢固定件；所述钢管斜支撑、钢管水平支撑和多个型钢斜支撑焊接在基准钢环朝向盾构机相反的一面，钢管水平支撑焊接在基准钢环的下部，并与基准钢环所在的平面垂直，钢管斜支撑焊接在基准钢环的中部，并与基准钢环所在的平面呈倾斜状态，多个型钢斜支撑沿着基准钢环的环体分布。

本实用新型结构简单，构件重量轻，在隧道有限空间内构件便于安装和拆除，为盾构始发提供安全可靠的反力，大大节约了盾构始发成本和工期。

申请人：中铁十一局集团城市轨道工程有限公司,中铁十一局集团有限公司
地址：430074 湖北省武汉市东湖高新区佳园路23号
国籍：CN
代理机构：武汉楚天专利事务所
代理人：杨宣仙
更多信息请下载全文后查看。

(10)授权公告号 (45)授权公告日 2014.01.29C N 203412585U (21)申请号 201320427900.5(22)申请日 2013.07.18E21D 9/06(2006.01)E21D 11/04(2006.01)(73)专利权人中铁隧道股份有限公司地址450003 河南省郑州市高新区科学大道99号(72)发明人司景钊 马林坡 任成国 杨国亮孟祥辉 张志达 杨帆 张永攀(74)专利代理机构洛阳市凯旋专利事务所41112代理人陆君(54)实用新型名称一种盾构洞内始发反力架(57)摘要本实用新型公开了一种盾构洞内始发反力架，包括一框架、支撑杆A 和支撑杆B ，所述框架由左、右支梁和顶梁连接组成的门形结构，且顶梁呈弧形，框架通过左、右支梁固定在隧道仰拱的混凝土面上，框架的左、右支梁上分别连接有支撑杆A ，支撑杆A 的一端连接在框架上，支撑杆A 的另一端连接在隧道仰拱混凝土内的预埋钢板上，所述支撑杆B 的一端连接在框架的顶梁上，支撑杆B 的另一端连接在隧道钻爆段的初支钢拱上。

本实用新型一方面能够大大缩短工期，另一方面，施工工艺相对简单，本实用新型的反力架是采用钢构架的整体结构，材料运输相对简单，且可以使用模板台车，无需考虑模板支撑体系。

(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利权利要求书1页 说明书3页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图1页(10)授权公告号CN 203412585 U1/1页1.一种盾构洞内始发反力架，其特征是：包括一框架、支撑杆A （5）和支撑杆B （3），所述框架由左支梁（2）、右支梁（6）和顶梁（4）连接组成的门形结构，且顶梁呈弧形，框架通过左、右支梁固定在隧道仰拱（1）的混凝土面上，框架的左、右支梁上分别连接有支撑杆A（5），支撑杆A 的一端连接在框架上，支撑杆A （5）的另一端连接在隧道仰拱（1）混凝土内的预埋钢板上，所述支撑杆B （3）的一端连接在框架的顶梁（4）上，支撑杆B 的另一端连接在隧道钻爆段的初支钢拱上。

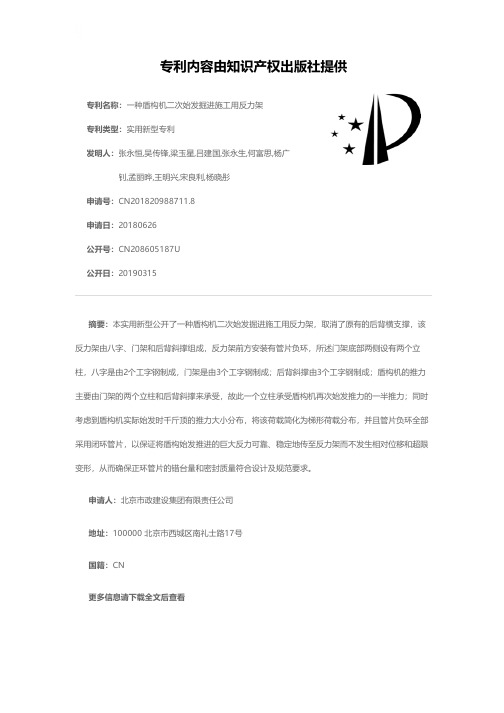

专利名称：一种盾构机二次始发掘进施工用反力架
专利类型：实用新型专利
发明人：张永恒,吴传锋,梁玉星,吕建国,张永生,何富思,杨广钊,孟丽晔,王明兴,宋良利,杨晓彤
申请号：CN201820988711.8
申请日：20180626
公开号：CN208605187U
公开日：
20190315
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种盾构机二次始发掘进施工用反力架，取消了原有的后背横支撑，该反力架由八字、门架和后背斜撑组成，反力架前方安装有管片负环，所述门架底部两侧设有两个立柱，八字是由2个工字钢制成，门架是由3个工字钢制成；后背斜撑由3个工字钢制成；盾构机的推力主要由门架的两个立柱和后背斜撑来承受，故此一个立柱承受盾构机再次始发推力的一半推力；同时考虑到盾构机实际始发时千斤顶的推力大小分布，将该荷载简化为梯形荷载分布，并且管片负环全部采用闭环管片，以保证将盾构始发推进的巨大反力可靠、稳定地传至反力架而不发生相对位移和超限变形，从而确保正环管片的错台量和密封质量符合设计及规范要求。

申请人：北京市政建设集团有限责任公司
地址：100000 北京市西城区南礼士路17号
国籍：CN
更多信息请下载全文后查看。

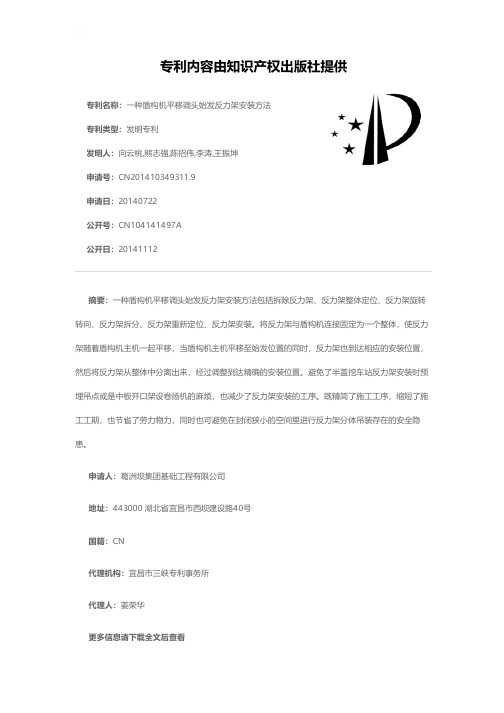

专利名称：一种盾构机平移调头始发反力架安装方法专利类型：发明专利
发明人：向云桃,熊志强,陈招伟,李涛,王振坤
申请号：CN201410349311.9
申请日：20140722
公开号：CN104141497A
公开日：
20141112
专利内容由知识产权出版社提供
摘要：一种盾构机平移调头始发反力架安装方法包括拆除反力架、反力架整体定位、反力架旋转转向、反力架拆分、反力架重新定位、反力架安装。

将反力架与盾构机连接固定为一个整体，使反力架随着盾构机主机一起平移，当盾构机主机平移至始发位置的同时，反力架也到达相应的安装位置，然后将反力架从整体中分离出来，经过调整到达精确的安装位置。

避免了半盖挖车站反力架安装时预埋吊点或是中板开口架设卷扬机的麻烦，也减少了反力架安装的工序。

既精简了施工工序，缩短了施工工期，也节省了劳力物力，同时也可避免在封闭狭小的空间里进行反力架分体吊装存在的安全隐患。

申请人：葛洲坝集团基础工程有限公司
地址：443000 湖北省宜昌市西坝建设路40号
国籍：CN
代理机构：宜昌市三峡专利事务所
代理人：姜荣华
更多信息请下载全文后查看。

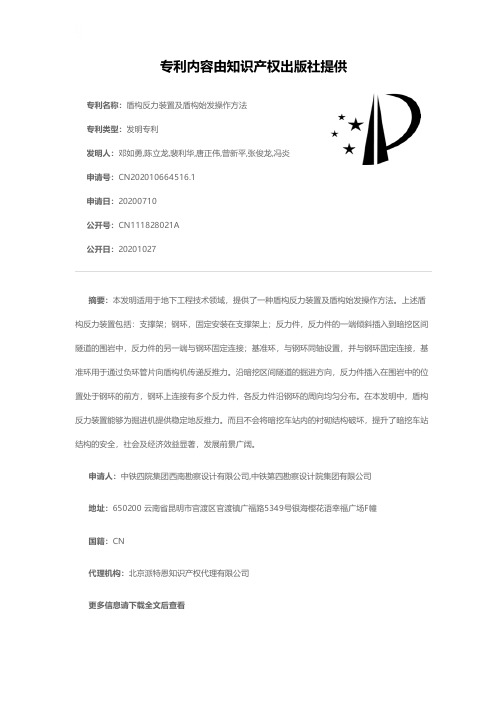

专利名称：盾构反力装置及盾构始发操作方法
专利类型：发明专利
发明人：邓如勇,陈立龙,裴利华,唐正伟,曾新平,张俊龙,冯炎申请号：CN202010664516.1
申请日：20200710
公开号：CN111828021A
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本发明适用于地下工程技术领域，提供了一种盾构反力装置及盾构始发操作方法。

上述盾构反力装置包括：支撑架；钢环，固定安装在支撑架上；反力件，反力件的一端倾斜插入到暗挖区间隧道的围岩中，反力件的另一端与钢环固定连接；基准环，与钢环同轴设置，并与钢环固定连接，基准环用于通过负环管片向盾构机传递反推力。

沿暗挖区间隧道的掘进方向，反力件插入在围岩中的位置处于钢环的前方，钢环上连接有多个反力件，各反力件沿钢环的周向均匀分布。

在本发明中，盾构反力装置能够为掘进机提供稳定地反推力。

而且不会将暗挖车站内的衬砌结构破坏，提升了暗挖车站结构的安全，社会及经济效益显著，发展前景广阔。

申请人：中铁四院集团西南勘察设计有限公司,中铁第四勘察设计院集团有限公司
地址：650200 云南省昆明市官渡区官渡镇广福路5349号银海樱花语幸福广场F幢
国籍：CN
代理机构：北京派特恩知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种用于隧道施工中的盾构机反力架专利类型：发明专利
发明人：何海兵,黄仁富,潘辉,刘学
申请号：CN201811498413.1
申请日：20181208
公开号：CN109356598A
公开日：
20190219
专利内容由知识产权出版社提供
摘要：本发明涉及一种用于隧道施工中的盾构机反力架，包括由四个弧形段拼接而成圆环状的环本体、位于环本体外的钢主体以及用于对钢主体背面进行支撑的支撑件；钢主体包括两根立柱和两根横梁，立柱的两端设置有插接柱，横梁两端部均开设有与插接柱插接配合的插接槽；环本体上设置有加强筋，加强筋的一端与横梁连接，另一端与立柱连接。

通过插接柱与插接槽相配合，将立柱与横梁可拆卸的连接在一起，且加强筋将插接柱限制在插接槽内，使得环本体和钢主体组装成整体，有利于提高钢主体的结构强度和刚度；同时环本体和钢主体都由多个构件拼接而成，方便隧道内反力架的安装施工，降低施工作业风险，提高盾构掘进安全性，且便于反力架的安装、拆卸以及运输。

申请人：成都鑫都建设工程有限公司
地址：610094 四川省成都市武侯区聚龙路16号2栋8楼6号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可调节盾构反力架
专利类型：实用新型专利
发明人：卢小青,宗朝阳,李淋淋,周小亮,周坤,潘传宇,周旋,黄兴昌,刘晟然,宋嗣
申请号：CN201920800845.7
申请日：20190530
公开号：CN210105868U
公开日：
20200221
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节盾构反力架，其特征在于：包括反力架及支撑体系，所述反力架包括两根立柱、上横梁、下横梁和四个牛腿斜撑，所述上横梁固定于反力架的上部，所述下横梁固定于反力架的下部，所述上横梁和下横梁的两端均焊接于立柱，所述上横梁和下横梁均通过牛腿斜撑焊接于立柱，所述支撑体系包括四个上斜撑、四个背斜撑、四个水平顶撑，所述上斜撑均距布置在上横梁的一侧，所述水平顶撑均距布置在下横梁的一侧，所述背斜撑设置在上斜撑与水平顶撑之间。

本实用具有如下优点：反力架材料主要由Q235钢板加工制作而成，材料来源广泛、加工方便、刚度大，大小尺寸可根据实际情况调整，成品质量易于管控。

申请人：中建铁路投资建设集团有限公司
地址：102601 北京市大兴区庞各庄镇瓜乡路10号3号楼一层905室
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：王勇
更多信息请下载全文后查看。

专利名称：一种盾构机反力架
专利类型：实用新型专利
发明人：豆旭东,加武荣,张云飞,梁缄新,万昌盛,刘炜龙,李朝成
申请号：CN201721369048.5
申请日：20171023
公开号：CN207315385U
公开日：
20180504
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种盾构机反力架，包括反力架本体，所述反力架本体的钢环上安装有对钢环进行变形监测的监测装置，所述监测装置包括布设在钢环内侧的红外测距探头和对红外测距探头发出的红外射线进行反射的反光片，红外测距探头与控制器连接，控制器的信号输出端上连接有报警器，所述反光片和红外测距探头相对布设。

本实用新型通过在反力架本体上布设监测装置对反力架本体的钢环进行变形监测，使钢环在发生变形时，能够及时通过报警器进行报警提示，提醒工作人员停止盾构施工，防止盾构机发生偏位的问题。

申请人：中铁二十局集团第五工程有限公司
地址：650200 云南省昆明市官渡区关上国贸路星河明居中铁二十局五公司
国籍：CN
代理机构：西安创知专利事务所
代理人：谭文琰
更多信息请下载全文后查看。

专利名称：盾构反力架结构
专利类型：实用新型专利
发明人：王寒涛,商放泽,侯志强,俞静雯,徐宏亮,徐浩,刘禹,胡凯,李春伟,朱伟光,刘海博,姜晓,王劲超
申请号：CN202021854272.5
申请日：20200828
公开号：CN212317999U
公开日：
20210108
专利内容由知识产权出版社提供
摘要：本实用新型提供了盾构反力架结构，属于盾构施工技术领域，包括反力盘、固定套和多个连接杆。

反力盘一侧用于与盾构机连接，另一侧安装有受力盘。

固定套位于受力盘远离反力盘的一侧，沿固定套的长度方向上间隔设置有多个定位件；固定套借助多个定位件，用于定位在已顶进的涵洞内壁上。

多个连接杆沿固定套周向间隔布置，连接杆一端铰接在固定套的内壁上，另一端螺纹套装有连接套，连接套的端部用于与受力盘可拆卸连接。

受力盘借助多个连接杆，用于定位在已顶进的涵洞的端口处。

本实用新型提供的盾构反力架结构中通过连接套和多个连接杆将受力盘定位在涵洞的端口处，减小了安装反力架所需的体积，安装简便提高了顶进工作的整体进度。

申请人：中电建生态环境集团有限公司
地址：518000 广东省深圳市宝安区新安街道新安六路1003号金融港C座
国籍：CN
代理机构：深圳冀深知识产权代理有限公司
代理人：张玺
更多信息请下载全文后查看。
