齿轮啮合

齿轮啮合原理讲解齿轮是一种将旋转动力传递给其他轴的机械装置。

它由多个齿轮齿面的啮合组成，通过齿轮的啮合传递力矩和旋转速度。

齿轮的啮合原理关乎到许多机械设备的正常运转和效率，本文将详细讲解齿轮啮合原理的相关内容。

一、齿轮啮合类型齿轮按照齿形的不同可以分为直齿轮、斜齿轮、渐开线齿轮等类型。

其中，直齿轮是最常见的类型，其齿面与轴线平行。

斜齿轮的齿面则与轴线成一定角度，而渐开线齿轮则通过曲线来使齿轮啮合时传递力矩更平稳。

不同类型的齿轮在啮合时会有一些差异，但其核心原理并无本质区别，即齿轮的齿面通过啮合传递力矩和旋转速度。

二、齿轮啮合原理齿轮啮合原理主要通过两个因素来解释，分别是齿形和齿数比。

1. 齿形齿形是指齿轮齿面上的曲线。

不同齿形的齿轮啮合可以传递力矩和旋转速度，同时还能保持动力传递的平稳性和高效性。

直齿轮的齿形是一种简单的曲线，其齿面与轴线平行。

斜齿轮的齿形较为复杂，其齿面与轴线成一定角度。

渐开线齿轮的齿形则通过特殊的曲线来实现更平滑的啮合。

无论是哪种齿形的齿轮，在啮合时都会形成一种特定的啮合曲线，这种曲线能够保证齿轮间的正常啮合并传递力矩。

2. 齿数比齿数比是指两个啮合齿轮的齿数之比。

齿数比决定了齿轮系统的传动比率。

当两个齿轮齿数比为1时，即齿数相等，齿轮系统称为齿轮副。

齿数比大于1时，称为减速器，可以将高速旋转的输入轴的转矩增大，同时降低旋转速度。

齿数比小于1时，称为增速器，可以将输入轴的转矩减小，同时增加旋转速度。

齿数比的大小还会影响到齿轮系统的传动效率。

较小的齿数比能够提高系统的传动效率，但相应地会降低传动比率。

较大的齿数比则能够提高传动比率，但传动效率会受到一定影响。

三、齿轮啮合的优势和应用齿轮啮合原理的应用广泛，主要得益于其独特的优势。

1. 力矩传递和转速调节齿轮能够将动力源的旋转运动转换为其他轴上的旋转运动，并通过传递力矩实现力量的放大或减小。

通过调整齿数比和齿形，齿轮系统可以实现不同的力矩和转速需求。

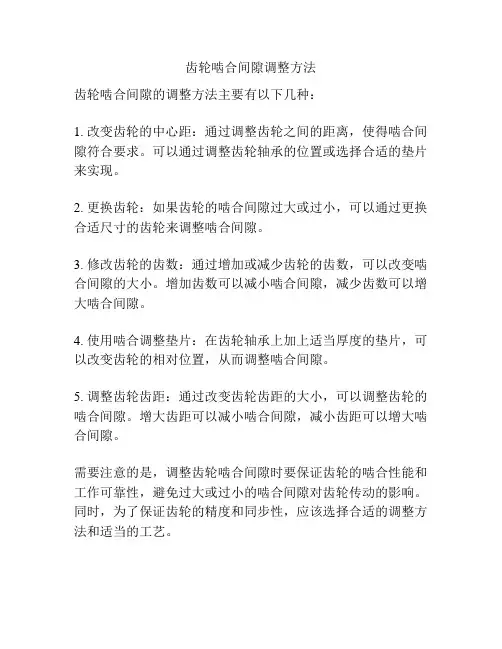

齿轮啮合间隙调整方法
齿轮啮合间隙的调整方法主要有以下几种：
1. 改变齿轮的中心距：通过调整齿轮之间的距离，使得啮合间隙符合要求。

可以通过调整齿轮轴承的位置或选择合适的垫片来实现。

2. 更换齿轮：如果齿轮的啮合间隙过大或过小，可以通过更换合适尺寸的齿轮来调整啮合间隙。

3. 修改齿轮的齿数：通过增加或减少齿轮的齿数，可以改变啮合间隙的大小。

增加齿数可以减小啮合间隙，减少齿数可以增大啮合间隙。

4. 使用啮合调整垫片：在齿轮轴承上加上适当厚度的垫片，可以改变齿轮的相对位置，从而调整啮合间隙。

5. 调整齿轮齿距：通过改变齿轮齿距的大小，可以调整齿轮的啮合间隙。

增大齿距可以减小啮合间隙，减小齿距可以增大啮合间隙。

需要注意的是，调整齿轮啮合间隙时要保证齿轮的啮合性能和工作可靠性，避免过大或过小的啮合间隙对齿轮传动的影响。

同时，为了保证齿轮的精度和同步性，应该选择合适的调整方法和适当的工艺。

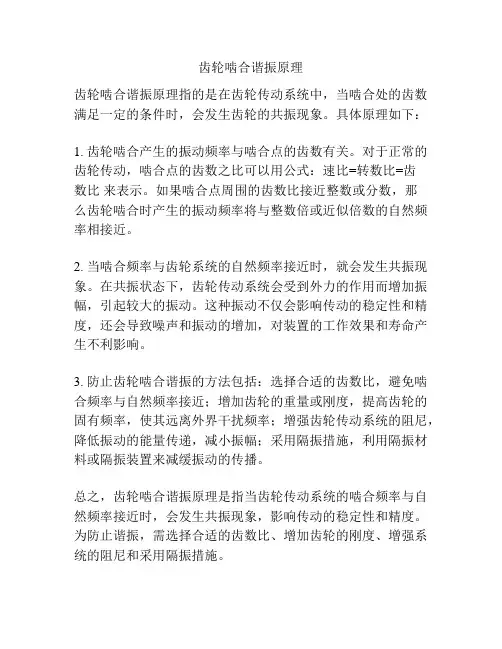

齿轮啮合谐振原理
齿轮啮合谐振原理指的是在齿轮传动系统中，当啮合处的齿数满足一定的条件时，会发生齿轮的共振现象。

具体原理如下：
1. 齿轮啮合产生的振动频率与啮合点的齿数有关。

对于正常的齿轮传动，啮合点的齿数之比可以用公式：速比=转数比=齿
数比来表示。

如果啮合点周围的齿数比接近整数或分数，那
么齿轮啮合时产生的振动频率将与整数倍或近似倍数的自然频率相接近。

2. 当啮合频率与齿轮系统的自然频率接近时，就会发生共振现象。

在共振状态下，齿轮传动系统会受到外力的作用而增加振幅，引起较大的振动。

这种振动不仅会影响传动的稳定性和精度，还会导致噪声和振动的增加，对装置的工作效果和寿命产生不利影响。

3. 防止齿轮啮合谐振的方法包括：选择合适的齿数比，避免啮合频率与自然频率接近；增加齿轮的重量或刚度，提高齿轮的固有频率，使其远离外界干扰频率；增强齿轮传动系统的阻尼，降低振动的能量传递，减小振幅；采用隔振措施，利用隔振材料或隔振装置来减缓振动的传播。

总之，齿轮啮合谐振原理是指当齿轮传动系统的啮合频率与自然频率接近时，会发生共振现象，影响传动的稳定性和精度。

为防止谐振，需选择合适的齿数比、增加齿轮的刚度、增强系统的阻尼和采用隔振措施。

齿轮正确啮合的条件
1.齿轮的模数、压力角、齿数等参数必须符合设计要求，才能确保齿轮正确啮合。

2. 齿轮的中心距离和轴线距离必须正确，以保证齿轮的啮合正常。

3. 齿轮的制造精度必须达到要求，包括齿轮的齿距、齿高、轮齿间隙等。

4. 齿轮和轴承的润滑必须充分，以保证齿轮的正常运转和寿命。

5. 齿轮传动的环境条件必须合适，如温度、湿度等因素。

只有具备以上条件，齿轮才能正确啮合，顺利传动力量。

如果任何一个条件不满足，都会导致齿轮啮合不良，甚至出现故障。

因此，齿轮的设计、制造、安装、使用和维护都需要高度重视。

- 1 -。

齿轮啮合知识点总结一、齿轮的基本概念1. 齿轮的定义：齿轮是一种机械传动装置，由两个或多个啮合的齿轮组成，通过齿轮之间的啮合传递动力和运动。

2. 齿轮的分类：按照齿轮的传动方式和结构特点，齿轮可以分为直齿轮、斜齿轮、蜗杆齿轮、内啮合齿轮等不同类型。

3. 齿轮的构成：齿轮主要由齿轮齿面、齿顶圆、齿根圆、齿间圆等部分组成，齿轮的形状和尺寸对齿轮啮合性能具有重要影响。

4. 齿轮的参数：齿轮的参数包括分度圆直径、模数、齿数、压力角、齿轮啮合角等，这些参数影响了齿轮的传动性能和使用特性。

二、齿轮啮合原理1. 齿轮啮合的基本原理：齿轮啮合是通过齿轮齿面的啮合来传递动力和运动，齿轮齿面的啮合形成了齿轮啮合副，实现了齿轮传动功能。

2. 齿轮啮合的传动方式：齿轮啮合可以实现直接啮合传动、斜齿轮啮合传动、蜗杆齿轮啮合传动等不同方式，每种方式都有其特点和适用范围。

3. 齿轮啮合的工作原理：齿轮啮合传动中，齿轮齿面的啮合形成了一个齿轮啮合副，通过齿面的啮合来传递动力和运动。

4. 齿轮啮合的受力分析：齿轮啮合传动中，齿轮齿面受到了一定的载荷和应力，需要进行受力分析和强度计算来确保齿轮的传动可靠性和使用寿命。

三、齿轮的设计和制造1. 齿轮的设计基础：齿轮的设计需要考虑齿轮的受力性能、传动效率、制造工艺、使用寿命等方面的问题，设计过程中需要充分考虑这些因素。

2. 齿轮的设计流程：齿轮的设计流程包括齿轮的选择、齿轮参数计算、齿轮齿面设计、齿轮传动系统设计等步骤，每个步骤都需要谨慎考虑。

3. 齿轮的制造工艺：齿轮的制造工艺有很多种，常见的有滚齿、铣齿、刨齿、磨齿等不同方式，每种方式都有其适用范围和特点。

4. 齿轮的精度要求：齿轮的精度要求对于齿轮的传动性能和使用效果都有重要影响，需要根据实际情况来确定齿轮的精度等级。

四、齿轮啮合的计算和分析1. 齿轮啮合的计算：齿轮啮合传动的计算包括齿轮参数计算、载荷计算、传动效率计算、齿轮强度计算等内容，需要进行全面而准确的计算。

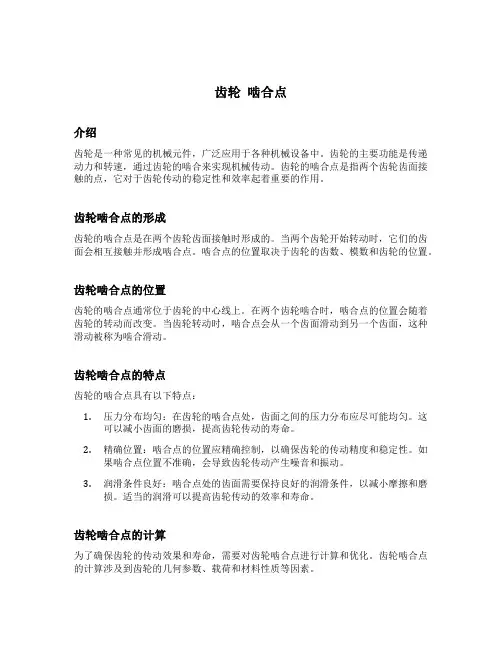

齿轮啮合点介绍齿轮是一种常见的机械元件，广泛应用于各种机械设备中。

齿轮的主要功能是传递动力和转速，通过齿轮的啮合来实现机械传动。

齿轮的啮合点是指两个齿轮齿面接触的点，它对于齿轮传动的稳定性和效率起着重要的作用。

齿轮啮合点的形成齿轮的啮合点是在两个齿轮齿面接触时形成的。

当两个齿轮开始转动时，它们的齿面会相互接触并形成啮合点。

啮合点的位置取决于齿轮的齿数、模数和齿轮的位置。

齿轮啮合点的位置齿轮的啮合点通常位于齿轮的中心线上。

在两个齿轮啮合时，啮合点的位置会随着齿轮的转动而改变。

当齿轮转动时，啮合点会从一个齿面滑动到另一个齿面，这种滑动被称为啮合滑动。

齿轮啮合点的特点齿轮的啮合点具有以下特点：1.压力分布均匀：在齿轮的啮合点处，齿面之间的压力分布应尽可能均匀。

这可以减小齿面的磨损，提高齿轮传动的寿命。

2.精确位置：啮合点的位置应精确控制，以确保齿轮的传动精度和稳定性。

如果啮合点位置不准确，会导致齿轮传动产生噪音和振动。

3.润滑条件良好：啮合点处的齿面需要保持良好的润滑条件，以减小摩擦和磨损。

适当的润滑可以提高齿轮传动的效率和寿命。

齿轮啮合点的计算为了确保齿轮的传动效果和寿命，需要对齿轮啮合点进行计算和优化。

齿轮啮合点的计算涉及到齿轮的几何参数、载荷和材料性质等因素。

齿轮啮合点的计算主要包括以下几个方面：1.齿轮啮合角：齿轮的啮合角是两个相邻齿的齿面之间的夹角。

啮合角的大小会影响齿轮的传动效果和噪音水平。

合理选择啮合角可以减小齿轮传动的噪音和振动。

2.齿轮啮合力：齿轮啮合力是指齿轮齿面之间的接触力。

啮合力的大小取决于齿轮的载荷和材料性质。

合理控制啮合力可以减小齿轮的磨损和变形。

3.齿轮啮合点的位置：齿轮啮合点的位置需要根据齿轮的几何参数和位置来计算。

准确的啮合点位置可以提高齿轮传动的精度和稳定性。

齿轮啮合点的优化为了提高齿轮传动的效率和寿命，可以对齿轮啮合点进行优化。

齿轮啮合点的优化可以从以下几个方面进行：1.齿形优化：通过改变齿轮的齿形参数，如齿距、齿高和齿厚等，来优化齿轮的啮合点。

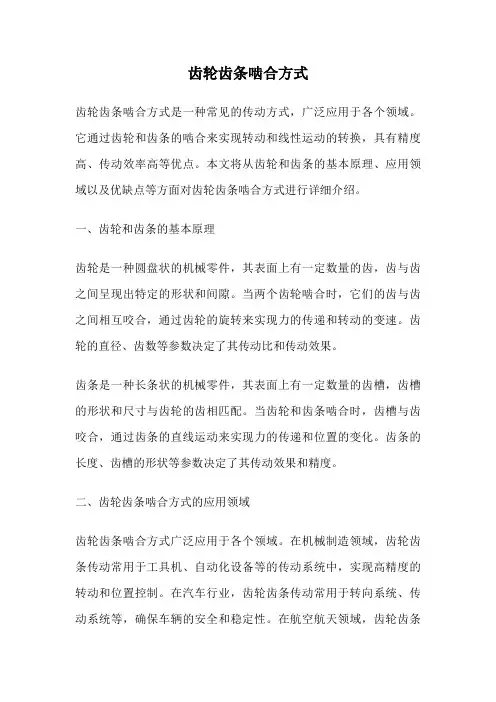

齿轮齿条啮合方式齿轮齿条啮合方式是一种常见的传动方式，广泛应用于各个领域。

它通过齿轮和齿条的啮合来实现转动和线性运动的转换，具有精度高、传动效率高等优点。

本文将从齿轮和齿条的基本原理、应用领域以及优缺点等方面对齿轮齿条啮合方式进行详细介绍。

一、齿轮和齿条的基本原理齿轮是一种圆盘状的机械零件，其表面上有一定数量的齿，齿与齿之间呈现出特定的形状和间隙。

当两个齿轮啮合时，它们的齿与齿之间相互咬合，通过齿轮的旋转来实现力的传递和转动的变速。

齿轮的直径、齿数等参数决定了其传动比和传动效果。

齿条是一种长条状的机械零件，其表面上有一定数量的齿槽，齿槽的形状和尺寸与齿轮的齿相匹配。

当齿轮和齿条啮合时，齿槽与齿咬合，通过齿条的直线运动来实现力的传递和位置的变化。

齿条的长度、齿槽的形状等参数决定了其传动效果和精度。

二、齿轮齿条啮合方式的应用领域齿轮齿条啮合方式广泛应用于各个领域。

在机械制造领域，齿轮齿条传动常用于工具机、自动化设备等的传动系统中，实现高精度的转动和位置控制。

在汽车行业，齿轮齿条传动常用于转向系统、传动系统等，确保车辆的安全和稳定性。

在航空航天领域，齿轮齿条传动常用于飞机、卫星等载具的导航和控制系统中，实现精确的运动和定位。

三、齿轮齿条啮合方式的优缺点齿轮齿条啮合方式具有以下优点：首先，传动效率高，能够实现高精度的传动和控制；其次，结构简单，安装方便，使用寿命长；再次，传动平稳，噪音低，能够满足各种工作环境的需求。

然而，齿轮齿条啮合方式也存在一些缺点：首先，由于齿轮和齿条的啮合面积有限，承载能力有限，不能承受过大的载荷；其次，齿轮齿条传动存在一定的间隙和回转误差，影响传动精度；再次，齿轮齿条传动的制造成本较高，需要精密的加工和配合。

四、总结齿轮齿条啮合方式是一种常见的传动方式，广泛应用于各个领域。

它通过齿轮和齿条的啮合来实现转动和线性运动的转换，具有精度高、传动效率高等优点。

然而，齿轮齿条啮合方式也存在一些缺点，如承载能力有限、传动精度受限等。

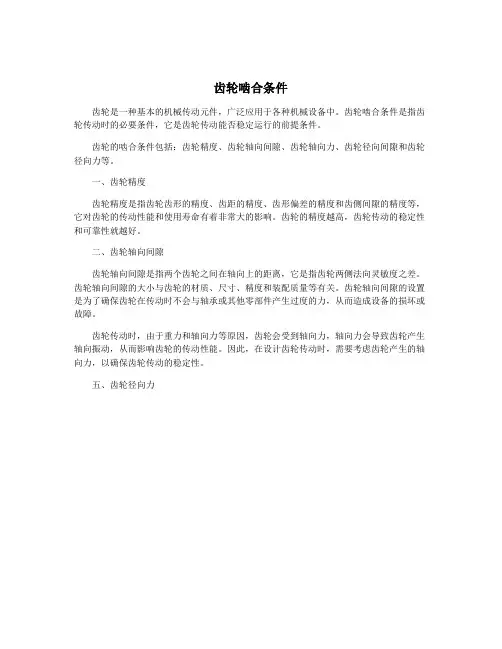

齿轮啮合条件
齿轮是一种基本的机械传动元件，广泛应用于各种机械设备中。

齿轮啮合条件是指齿轮传动时的必要条件，它是齿轮传动能否稳定运行的前提条件。

齿轮的啮合条件包括：齿轮精度、齿轮轴向间隙、齿轮轴向力、齿轮径向间隙和齿轮径向力等。

一、齿轮精度
齿轮精度是指齿轮齿形的精度、齿距的精度、齿形偏差的精度和齿侧间隙的精度等，它对齿轮的传动性能和使用寿命有着非常大的影响。

齿轮的精度越高，齿轮传动的稳定性和可靠性就越好。

二、齿轮轴向间隙
齿轮轴向间隙是指两个齿轮之间在轴向上的距离，它是指齿轮两侧法向灵敏度之差。

齿轮轴向间隙的大小与齿轮的材质、尺寸、精度和装配质量等有关。

齿轮轴向间隙的设置是为了确保齿轮在传动时不会与轴承或其他零部件产生过度的力，从而造成设备的损坏或故障。

齿轮传动时，由于重力和轴向力等原因，齿轮会受到轴向力，轴向力会导致齿轮产生轴向振动，从而影响齿轮的传动性能。

因此，在设计齿轮传动时，需要考虑齿轮产生的轴向力，以确保齿轮传动的稳定性。

五、齿轮径向力。

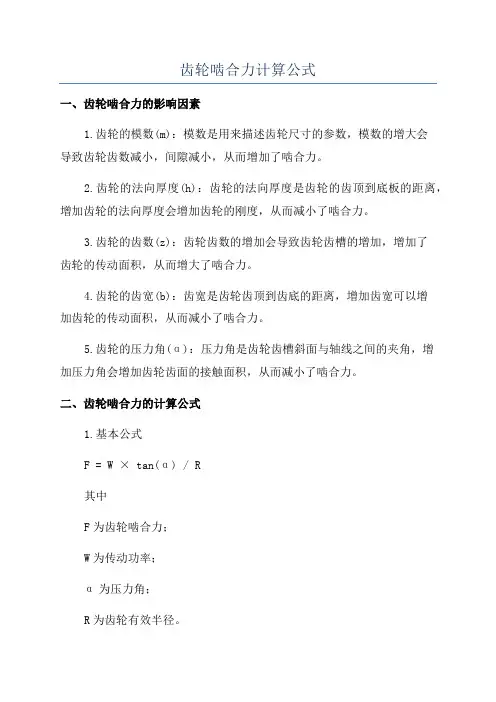

齿轮啮合力计算公式一、齿轮啮合力的影响因素1.齿轮的模数(m)：模数是用来描述齿轮尺寸的参数，模数的增大会导致齿轮齿数减小，间隙减小，从而增加了啮合力。

2.齿轮的法向厚度(h)：齿轮的法向厚度是齿轮的齿顶到底板的距离，增加齿轮的法向厚度会增加齿轮的刚度，从而减小了啮合力。

3.齿轮的齿数(z)：齿轮齿数的增加会导致齿轮齿槽的增加，增加了齿轮的传动面积，从而增大了啮合力。

4.齿轮的齿宽(b)：齿宽是齿轮齿顶到齿底的距离，增加齿宽可以增加齿轮的传动面积，从而减小了啮合力。

5.齿轮的压力角(α)：压力角是齿轮齿槽斜面与轴线之间的夹角，增加压力角会增加齿轮齿面的接触面积，从而减小了啮合力。

二、齿轮啮合力的计算公式1.基本公式F = W × tan(α) / R其中F为齿轮啮合力；W为传动功率；α为压力角；R为齿轮有效半径。

2.其他公式在实际的齿轮设计中，常用的一些齿轮啮合力计算公式有：(1) Lewis公式：其中P为传递功率；h为法向厚度；b为齿轮齿宽；m为齿轮模数；Z为齿轮齿数。

(2) Klingenberg公式：F = [(1250P)/(hbm)] × sqrt(Z / b)其中，各个参数的意义同上。

需要注意的是，上述公式中，P为传递功率，单位为瓦特(W)；h、b、m为长度单位，常用毫米(mm)表示；Z为齿数，无单位。

三、齿轮啮合力计算的实际应用在实际工程中，齿轮的啮合力是通过齿轮模拟分析软件或有限元分析软件进行计算和验证的。

这些软件使用复杂的算法和模型来计算齿轮的啮合力，能够考虑到更多的因素和非线性效应，得到更加准确和可靠的结果。

不同的设计规范和标准对齿轮啮合力的计算也会有所差异，因此在实际应用中需要根据具体的设计需求和标准选择适当的计算方法。

总结：齿轮啮合力是齿轮传动系统中重要的设计参数，在齿轮设计和传递功率的确定中起到关键的作用。

齿轮啮合力的计算公式包括基本公式和一些常用的工程公式，需要根据具体的设计需求和标准进行选择和应用。

齿轮啮合的基本条件公式
1. 齿轮正确啮合条件。

- 对于标准安装的渐开线齿轮，正确啮合条件是两轮的模数和压力角分别相等。

- 设齿轮1的模数为m_1，压力角为α_1；齿轮2的模数为m_2，压力角为α_2，则正确啮合条件公式为：
- m_1 = m_2=m（模数相等）
- α_1=α_2 = α（压力角相等），对于标准齿轮，α = 20^∘。

2. 连续传动条件。

- 齿轮连续传动的条件是重合度varepsilon≥slant1。

- 重合度varepsilon的计算公式为varepsilon=(1)/(2π)[z_1(tanα_a1-tanα') +
z_2(tanα_a2-tanα')]，其中z_1、z_2分别为两齿轮的齿数，α_a1、α_a2分别为两齿轮齿顶圆压力角，α'为啮合角。

- 齿顶圆压力角α_a的计算公式为cosα_a=(r_b)/(r_a)，其中r_b为基圆半径，r_a为齿顶圆半径。

对于标准齿轮，r_b = rcosα（r为分度圆半径），r_a=r + h_a^*m （h_a^*为齿顶高系数，对于标准齿轮h_a^*=1）。
