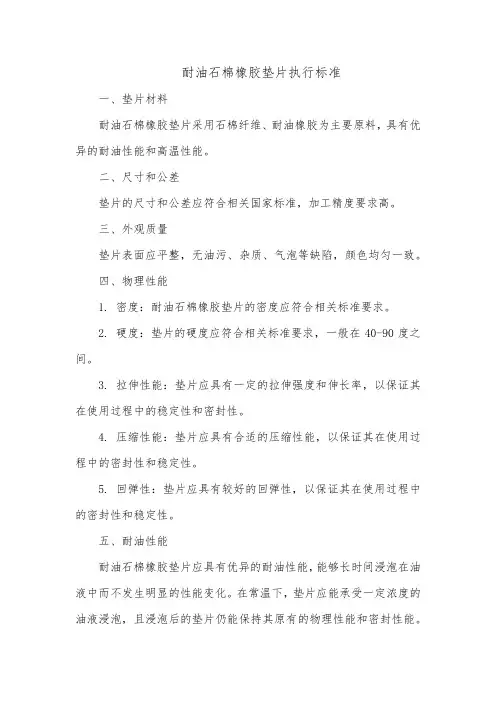

耐油石棉橡胶垫片执行标准一、垫片材料耐油石棉橡胶垫片采用石棉纤维、耐油橡胶为主要原料，具有优异的耐油性能和高温性能。
二、尺寸和公差垫片的尺寸和公差应符合相关国家标准，加工精度要求高。
三、外观质量垫片表面应平整，无油污、杂质、气泡等缺陷，颜色均匀一致。
四、物理性能1. 密度：耐油石棉橡胶垫片的密度应符合相关标准要求。
2. 硬度：垫片的硬度应符合相关标准要求，一般在40-90度之间。
3. 拉伸性能：垫片应具有一定的拉伸强度和伸长率，以保证其在使用过程中的稳定性和密封性。
4. 压缩性能：垫片应具有合适的压缩性能，以保证其在使用过程中的密封性和稳定性。
5. 回弹性：垫片应具有较好的回弹性，以保证其在使用过程中的密封性和稳定性。
五、耐油性能耐油石棉橡胶垫片应具有优异的耐油性能，能够长时间浸泡在油液中而不发生明显的性能变化。
在常温下，垫片应能承受一定浓度的油液浸泡，且浸泡后的垫片仍能保持其原有的物理性能和密封性能。
六、耐温性能耐油石棉橡胶垫片应能在较高的温度下保持良好的物理性能和密封性能。
其使用温度范围一般为-30℃至+250℃，特殊情况下可达到+300℃。
在高温下，垫片的硬度、拉伸性能、压缩性能等均应保持稳定。
七、耐压性能耐油石棉橡胶垫片应具有良好的耐压性能，能够在较高的压力下保持密封性能和稳定性。
在常温下，垫片应能承受一定压力的油液或气体而不发生泄漏或变形。
八、阻燃性能耐油石棉橡胶垫片应具有一定的阻燃性能，能够在一定火源作用下不燃烧或缓慢燃烧，并能在移除火源后迅速熄灭。
垫片的阻燃性能应符合相关标准要求。
九、环保要求耐油石棉橡胶垫片应符合国家环保法规的要求，不含有对人体和环境有害的物质。
在生产过程中，应采取有效的环保措施，减少对环境的污染。
同时，垫片在使用过程中应不产生有害的废料和副产品，易于回收和处理。
密封垫的选用密封垫的选用原则是：对于要求不高的场合，可凭经验来选取，不合适时再更换。
但对那些要求严格的场合，例如易爆、剧毒和可燃性气体以及强腐蚀的液体设备、反应罐和输送管道系统等，则应根据工作压力、工作温度、密封介质的腐蚀性及结合密封面的形式来选用。
一般来讲，在常温低压时，选用非金属软密封垫；中压高温时，选用非金属与金属组合密封垫或金属密封垫；在温度、压力有较大波动时，选用弹性好的或自紧式密封垫；在低温、腐蚀性介质或真空条件下应考虑密封垫的特殊性能。
这里特别需要说明的是法兰情况对垫片选择的影响。
（1）法兰形式的影响法兰形式不同，要求使用的垫片也不同。
光滑面法兰一般只用于低压，配软质的薄密封垫；在高压下，如果法兰的强度足够，也可以用光滑面法兰，但应该用厚软质垫，或者用带内加强环或外加强环的缠绕密封垫。
在这种场合，金属垫片也不适用，因为这时要求的压紧力过大，导致螺栓较大的变形，使法兰不易封严。
如果要用金属垫片，则应将光滑面缩小，使其与垫片的接触面积减小。
这样，在螺栓张力相同的情况下，缩小后的窄光滑面的压紧应力就会增大。
（2）法兰表面粗糙度的影响法兰表面粗糙度对密封效果影响很大，特别是当采用非软质垫片时，密封表面粗糙度是造成泄漏的主要原因之一。
例如，车削法兰面的刀纹是螺旋线，使用金属垫片时，如果粗糙度值较大，垫片就不能堵死刀纹所形成的这条螺旋槽，在压力作用下，介质就会顺着这条沟槽泄漏出来。
软质密封垫对法兰面的光洁程度要求低得多。
这是因为它容易变形，能够堵死加工刀纹，从而防止了泄漏。
对软质垫片，法兰而过于光滑反而不利，因为此时发生界面泄漏的阻力变小了。
所以，垫片不同，所要求的法兰面的粗糙度也不相同。
表29.3-15列出了各种密封垫所要求的法兰表面粗糙度的经验数据。
（3）法兰与垫片的硬度差使用垫片的目的在于使垫片产生弹性或塑性变形以填满法兰面微小凸凹不平，阻止泄漏发生。
因而应使垫片材料的硬度低于法兰材料的硬度，二者之间相差越大，实现密封就越容易。
一、工艺原料不同1、橡胶垫片：在金属法兰或其它连接部位两个静止表面之间起密封作用的薄片形橡胶制品。
2、石棉橡胶垫片：以石棉纤维、橡胶为主要原料再辅以橡胶配合剂和填充料，经过混合搅拌、热辊成型、硫化等工序制成。
二、应用领域不同1、橡胶垫片：广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。
2、石棉橡胶垫片：主要应用在水、水蒸气、油类、溶剂、中等酸、碱的密封以及中、低压法兰连接的密封中。
扩展资料：橡胶垫片时，应充分考虑下列因素：1、有良好的弹性和恢复性，能适应压力变化和温度波动有适当的柔软性，能与接触面很好地贴合；2、不污染工艺介质；3、低温时不硬化，收缩量小；4、加工性能好，安装、压紧方便；5、不粘接密封面、拆卸容易。
橡胶垫片使用标准：充分发挥各种垫片的特点，在使用的橡胶垫片时，应充分考虑下列因素：有良好的弹性和恢复性，能适应压力变化和温度波动有适当的柔软性，能与接触面很好地贴合；不污染工艺介质；低温时不硬化，收缩量小；加工性能好，安装、压紧方便；不粘接密封面、拆卸容易。
橡胶垫片应用：橡胶垫片广泛应用于汽车、电子、化工、抗静电、阻燃、食品、各种机械设备等行业，可起到衬垫、密封、缓冲等作用。
橡胶垫片制作方法：橡胶垫片有模压的，也有切割的，模压是利用液压成型机和模具压制而成，切割的是利用垫片切割机切割出来的，相比而言模压省料，但是比较单一，一副模具只可以做一种垫片，垫片切割机切的可以在1500mm范围内任意尺寸切割，但是对板材的利用率不是很高。
分类规格:以石棉纤维、橡胶为主要原料再辅以橡胶配合剂和填充料，经过混合搅拌热辊成型、硫化等工序制成。
石棉橡胶垫片根据其配方、工艺性能及用途的不同，可分为普通石棉橡胶垫片和耐油石棉橡胶垫片。
根据使用的温度和压力不同可以分为低压石棉橡胶垫片，中压石棉橡胶垫片和高压石棉橡胶垫片。
适用于水、水蒸气、油类、溶剂、中等酸、碱的密封，石棉垫片主要应用在中、低压法兰连接的密封中。
耐油石棉橡胶板的特性及其在工业领域的应用概述耐油石棉橡胶板是一种在工业领域广泛应用的材料，具有良好的耐油性能和强大的耐候性能。
本文将重点介绍耐油石棉橡胶板的特性，包括其物理和化学性质，以及其在工业领域的应用。
一、物理性质1. 密度：耐油石棉橡胶板的密度较低，一般在1.6-2.0g/cm³之间。
这种低密度可以使得该板材重量轻，方便搬运和使用。
2. 弹性：该材料具有很好的弹性，即使受到重压或变形，也能够恢复原状。
这种特性使得耐油石棉橡胶板在工业领域中常用于防振、隔音和密封等方面的需求。
3. 耐磨性：耐油石棉橡胶板具有良好的耐磨性能，使其能够在高负荷和高磨损环境下长时间使用而不受损。
这使得其广泛应用于石油、化工、冶金等各类工业领域。
二、化学性质1. 耐油性：耐油石棉橡胶板的一大特点是其优异的耐油性能。
它能够在油脂、润滑油和石油等各种油类介质中使用，并保持其物理性能和稳定性。
这使其能够广泛应用于汽车、液压系统和机械传动等领域。
2. 耐化学腐蚀性：耐油石棉橡胶板具有出色的耐酸碱性能，可以抵抗一定浓度的酸碱侵蚀。
因此，它在化工和矿山等领域有重要的应用，用于制备酸碱储槽、管道等设备。
3. 耐温性：耐油石棉橡胶板在温度范围内具有良好的耐热性能，能够承受高温环境下的工作。
这使得其成为高温热交换设备的理想材料。
三、工业应用1. 石油化工行业：耐油石棉橡胶板主要应用于石油、化工和炼油等行业。
它被广泛用于管道、储罐、阀门和其他设备的密封垫片，以确保设备正常工作和不泄漏。
2. 电力行业：耐油石棉橡胶板在电力行业中也有广泛应用。
它被用于绝缘盖板、电缆井盖等设备的密封和遮挡，以确保电力设备的安全和可靠运行。
3. 汽车制造业：耐油石棉橡胶板被广泛应用于汽车领域，用于消音器、隔音板、冷却液垫片等。
这些应用可提高汽车的安全性和舒适性。
4. 建筑业：耐油石棉橡胶板在建筑领域中也有广泛的应用。
它被用作隔音板、防护膜、地板垫片等，以提高建筑物的保温和隔音效果。

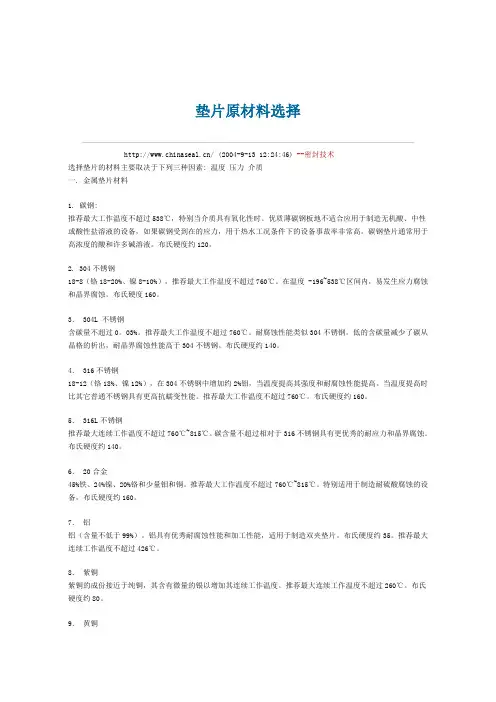

垫片原材料选择/ (2004-9-13 12:24:46) --密封技术选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。
优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
布氏硬度约120。
2. 304不锈钢18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。
在温度 -196~538℃区间内，易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
3． 304L 不锈钢含碳量不超过0。
03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4． 316不锈钢18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
5． 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
6． 20合金45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。
7．铝铝（含量不低于99%）。
铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。
布氏硬度约35。
推荐最大连续工作温度不超过426℃。
8．紫铜紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。
推荐最大连续工作温度不超过260℃。
布氏硬度约80。
9．黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。
推荐最大连续工作温度不超过260℃。
垫片材料汇总整理垫片是一种将两个物体连接在一起并填充它们之间空隙的材料。
它在许多领域中都有广泛的应用，如汽车工业、机械工程、建筑工程等。
垫片的选择非常重要，因为不同的材料具有不同的特性和适用范围。
下面是垫片材料汇总整理，包括最常见的垫片材料以及它们的特点。
1.橡胶垫片：橡胶垫片是最常见的垫片材料之一，具有良好的弹性和抗压性能。
它适用于低压应用，并具有良好的耐油、耐溶剂和耐酸碱性能。
橡胶垫片可用于密封和减震。
2.金属垫片：金属垫片通常由不锈钢、铜、铝等金属制成。
它们具有高强度、耐高温、耐腐蚀等特点，适用于高压和高温环境。
金属垫片有多种类型，如平垫片、弹性垫片和锁紧垫片等。
3.纸质垫片：纸质垫片通常由纸浆制成，适用于中低压应用。
它们具有良好的密封性和耐油性能，但不适用于高温和腐蚀性环境。
4.塑料垫片：塑料垫片通常由聚乙烯、聚丙烯等塑料制成。
它们具有良好的耐腐蚀性、绝缘性和耐化学性能。
塑料垫片适用于低压和低温应用。
5.亚麻垫片：亚麻垫片通常由亚麻纤维制成，具有良好的密封性能和耐磨损性能。
它们适用于低压和低温应用。
6.聚四氟乙烯垫片：聚四氟乙烯垫片，也被称为PTFE垫片，具有良好的耐高温、耐腐蚀和低摩擦系数等特点。
它适用于高压和高温应用，并常用于化工和石油行业。
7.石棉垫片：石棉垫片由石棉纤维制成，具有优异的耐热性和耐腐蚀性能。
然而，由于石棉对人体健康有害，石棉垫片的使用在许多国家已被禁止。
8.综合材料垫片：综合材料垫片通常由多种材料的复合制成，以获得多种性能。
例如，综合材料垫片可以同时具有橡胶和金属的弹性和耐高温性能。
以上是垫片材料汇总整理，包括最常见的垫片材料以及它们的特点。
根据具体的应用要求，选择合适的垫片材料非常重要，以确保良好的密封性和性能。
在选择垫片材料时，还应考虑环境条件、压力要求、温度范围和化学物质等因素。

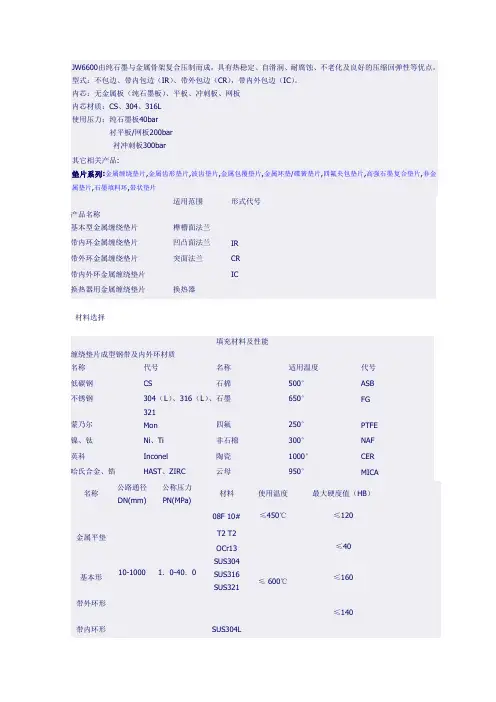

JW6600由纯石墨与金属骨架复合压制而成，具有热稳定、自滑润、耐腐蚀、不老化及良好的压缩回弹性等优点。
型式：不包边、带内包边（IR）、带外包边（CR），带内外包边（IC）。
内芯：无金属板（纯石墨板）、平板、冲刺板、网板内芯材质：CS、304、316L使用压力：纯石墨板40bar衬平板/网板200bar衬冲刺板300bar其它相关产品:垫片系列:金属缠绕垫片,金属齿形垫片,波齿垫片,金属包覆垫片,金属环垫/碟簧垫片,四氟夹包垫片,高强石墨复合垫片,非金属垫片,石墨填料环,带状垫片产品名称适用范围形式代号基本型金属缠绕垫片榫槽面法兰带内环金属缠绕垫片凹凸面法兰IR带外环金属缠绕垫片突面法兰CR带内外环金属缠绕垫片IC换热器用金属缠绕垫片换热器材料选择缠绕垫片成型钢带及内外环材质填充材料及性能名称代号名称适用温度代号低碳钢CS 石棉500°ASB不锈钢304（L）、316（L）、321石墨650°FG蒙乃尔Mon 四氟250°PTFE镍、钛Ni、Ti 非石棉300°NAF英科Inconel 陶瓷1000°CER哈氏合金、锆HAST、ZIRC 云母950°MICA名称公路通径DN(mm)公称压力PN(MPa)材料使用温度最大硬度值（HB）金属平垫10-1000 1．0-40．0 08F 10# ≤450℃≤120 T2 T2≤ 600℃≤40 OCr13SUS304SUS316SUS321基本形≤160 带外环形≤140 带内环形SUS304L带内外环形SUS316L用途：适用于炼油、石化、化工、化纤、冶金、热电、轻工、航天、原子能及制药等行业装置式：不包边、带内包边（IR）、带外包边（CR），带内外包边（IC）。
内芯：无金属板（纯石墨板）、平板、冲刺板、网板内芯材质：CS、304、316L使用压力：纯石墨板40bar衬平板/网板200bar衬冲刺板300bar要用于造船、制药、食品及化工要求清洁的环境，除国内品牌外同时根据用户要求生产生产以下品牌垫片：KLINGER（克林格）、VALQUA（华尔卡）、BELPA（标牌）TEADIT（特力）FrenzelitDURABLA(杜拉巴尔)、CrarlocK(卡洛克)、NICHIAS(蜻蜓牌)、3STAR（三星）及艾志等进口品牌。
JW6600由纯石墨与金属骨架复合压制而成，具有热稳定、自滑润、耐腐蚀、不老化及良好的压缩回弹性等优点。
型式：不包边、带内包边（IR）、带外包边（CR），带内外包边（IC）。
内芯：无金属板（纯石墨板）、平板、冲刺板、网板内芯材质：CS、304、316L使用压力：纯石墨板40bar衬平板/网板200bar衬冲刺板300bar其它相关产品:垫片系列:金属缠绕垫片,金属齿形垫片,波齿垫片,金属包覆垫片,金属环垫/碟簧垫片,四氟夹包垫片,高强石墨复合垫片,非金属垫片,石墨填料环,带状垫片产品名称适用范围形式代号基本型金属缠绕垫片榫槽面法兰带内环金属缠绕垫片凹凸面法兰IR带外环金属缠绕垫片突面法兰CR带内外环金属缠绕垫片IC换热器用金属缠绕垫片换热器材料选择缠绕垫片成型钢带及内外环材质填充材料及性能名称代号名称适用温度代号低碳钢CS 石棉500°ASB不锈钢304（L）、316（L）、321石墨650°FG蒙乃尔Mon 四氟250°PTFE镍、钛Ni、Ti 非石棉300°NAF英科Inconel 陶瓷1000°CER哈氏合金、锆HAST、ZIRC 云母950°MICA名称公路通径DN(mm)公称压力PN(MPa)材料使用温度最大硬度值（HB）金属平垫10-1000 1．0-40．0 08F 10# ≤450℃≤120 T2 T2≤ 600℃≤40 OCr13SUS304SUS316SUS321基本形≤160 带外环形≤140 带内环形SUS304L带内外环形SUS316L用途：适用于炼油、石化、化工、化纤、冶金、热电、轻工、航天、原子能及制药等行业装置式：不包边、带内包边（IR）、带外包边（CR），带内外包边（IC）。
内芯：无金属板（纯石墨板）、平板、冲刺板、网板内芯材质：CS、304、316L使用压力：纯石墨板40bar衬平板/网板200bar衬冲刺板300bar要用于造船、制药、食品及化工要求清洁的环境，除国内品牌外同时根据用户要求生产生产以下品牌垫片：KLINGER（克林格）德国、VALQUA（华尔卡）日本、BELPA（标牌）西班牙、Teadit(泰利)奥地利、TESNIT(特力) 斯洛文尼亚、AMORIM(葡萄牙阿莫林)及Montero(西班牙标牌密封公司)、Frenzelit（菲斯利德）德国、DURABLA(杜拉巴尔)加拿大、CrarlocK(卡洛克)美国、NICHIAS(蜻蜓牌)日本、3STAR（三星）韩国及艾志南京等进口品牌。
橡胶石棉垫片技术说明和使用方法1. 橡胶石棉垫片的基本介绍嘿，朋友们，今天咱们来聊聊什么是橡胶石棉垫片。
别担心，这听上去太专业，其实就是个贴心的小家伙，专门用来挡住那些烦人的泄漏问题！它的外观就像个小圆饼，软软的，能紧紧地咬合住两个表面。
一般来说，这东西是由橡胶和石棉这种材料制成的，可不是随便找一块软布就能替代的哦。
你知道吗？橡胶和石棉的组合就像是梦幻组合，橡胶的弹性和石棉的耐高温特性，使得这小家伙在工业界简直是个宝贝！想不到吧，有时候，看似简单的东西，背后却有这些“成分”在撩拨我们的工程师心！大家可以想象一下，假如你的机器在高温下不愿意合作，那橡胶石棉垫片就像是个和事佬，帮你解决这个小难题，让机器乖乖地工作。
当然了，日常使用的时候可要留神，一不小心就会让这小家伙受伤。
它可不能在烈日下暴晒，也别让它长时间处于湿漉漉的环境中，否则就像老气横秋的爷爷，力度都没了，通不上气了。
2. 应用场景小揭秘2.1 汽车与机械行业说到用途，那可真是不胜枚举！先说说汽车和机械行业吧。
在这些“铁哥们”的世界里，橡胶石棉垫片简直是个“明星”。
它们用在发动机、油箱、冷却系统等重要部位，能有效避免泄漏，让我们的爱车时刻保持“水润润”的状态，绝不让你在高速上突然“抽风”。
2.2 工业设备接着，咱们来聊聊工业设备。
你看那些巨大的机械、厂房里的繁忙周期，可少不了橡胶石棉垫片的身影。
无论是气压管道还是工业锅炉，它都能焕发出它的光彩，守护着设备的每一个运转时刻，就像城市中的守护神，默默奉献，丝毫不计较名利。
3. 使用方法小贴士3.1 安装技巧打算用这个垫片的朋友们，注意了，安装步骤可是至关重要的哦！首先，确保两侧的接触表面干净无油污，这活儿就像给自己涂面膜，越干净效果才越好！接着，将橡胶石棉垫片轻轻放在两个接触面之间，就像把一片温柔的秋叶轻轻放在水面。
别忘了，安装后要适当拧紧螺栓，确保它们紧紧相依，别让垫片感到“孤单”。
3.2 日常维护用的久了总要给点关爱，所以，日常的维护也是必不可少的。
石棉垫片用途石棉垫片是一种使用广泛的密封材料，由石棉纤维和适量的橡胶、橡胶粒、无机填料和润滑体等进行混合制作而成。
它具有良好的耐温、耐压、耐腐蚀和耐化学品侵蚀性能，因此在各类工业设备和管道的密封中得到了广泛应用。
石棉垫片的主要用途如下：1. 泵浦和阀门的密封：泵浦和阀门的密封是石棉垫片的主要应用领域。
由于石棉垫片具有良好的耐高温和耐腐蚀性能，可以有效地防止泵浦和阀门的泄漏，确保设备的正常运行。
在化工、石油、电力、造纸、制药等行业中，石棉垫片被广泛应用于泵浦和阀门的密封。
2. 管道的密封：石棉垫片也常用于管道的密封，它可以有效地防止管道的泄漏。
在石油、化工、冶金等行业中，石棉垫片被广泛应用于管道的各个连接处，确保管道的安全运行。
3. 压力容器的密封：石棉垫片具有良好的耐压性能，可以承受高压力的作用，因此在压力容器的密封中得到了广泛应用。
石棉垫片可用于锅炉、压力容器、换热器等设备的密封，确保设备的安全运行。
4. 发动机的密封：石棉垫片大量用于发动机的密封，它可以有效地防止发动机的漏气和混合气体的泄漏，保证发动机的正常运行。
石棉垫片通常用于汽车发动机、船舶发动机等内燃机的气缸盖密封，确保发动机有良好的密封效果。
5. 电气设备的密封：石棉垫片具有良好的电绝缘性能和耐高温性能，广泛应用于电气设备的密封。
石棉垫片常用于电机绝缘、电缆绝缘、电力电缆绝缘等领域，保护电气设备的安全运行。
6. 石棉垫片还可以用于管道的隔热防火，如在石油、化工、电力等行业中，石棉垫片可以用于管道和设备的隔热防火，提高设备的安全性能。
此外，石棉垫片还可以用于挡板、垫砖、衬砖等地方，起到安装固定、隔热保温的作用。
总的来说，石棉垫片是一种多功能的密封材料，广泛应用于各类工业设备和管道的密封中。
它具有良好的耐温、耐压、耐腐蚀和耐化学品侵蚀性能，可以有效地防止设备的泄漏，确保设备的正常运行。
在石油、化工、电力、制药等行业中，石棉垫片扮演着十分重要的角色。
