鸟巢的施工方案1. 简介鸟巢是北京奥运会的主要场馆之一，设计师被要求设计一个能容纳8万多名观众的体育场。
本文将介绍鸟巢的施工方案，包括工程规模、施工流程、材料选择以及安全管理等方面的内容。
2. 工程规模鸟巢的总楼面面积约为258,000平方米，总高度为69.2米。
由于体育场的特殊要求，建筑师设计了一个梁柱结构，以确保大范围的无遮挡视线。
主体结构由大量的钢结构和混凝土组成，其中大梁的跨度可达到80米。
3. 施工流程施工方案分为以下几个主要步骤：3.1 地基处理在施工之前，首先需要对场地进行地基处理。
这包括将地表土壤清理干净，并进行必要的夯实处理，以确保地基坚固可靠。
3.2 基础施工基础施工包括基坑开挖、地下管道布置以及混凝土浇筑等工作。
这一阶段的关键是确保基础的平整度和承重能力，以支撑整个建筑物的重量。
3.3 结构施工在基础完成后，施工队将开始进行结构的组装工作。
钢结构是鸟巢的主要承重结构，需要采用起重机进行吊装和组装。
在组装过程中，必须保证每个连接点的准确性和稳定性。
3.4 外部装饰当主体结构完成后，施工队将进行外部装饰的工作。
这包括安装外墙材料、玻璃幕墙以及屋顶覆盖材料等。
在此阶段，精细的安装和施工技术至关重要，以确保外观的美观和安全。
3.5 内部设施最后，内部设施的安装将开始进行。
这包括观众席、赛事设备、音响设备以及照明设备等。
施工队需要与相关部门密切合作，确保这些设施按照规定的标准进行安装。
4. 材料选择鸟巢作为一座大型体育场，材料的选择非常重要。
以下是鸟巢建造中常用的材料：•钢结构：由于需要大跨度的空间，钢结构是鸟巢的主要材料。
它具有高强度、耐腐蚀等优点，能够满足建筑的承重要求。
•混凝土：混凝土是建筑中常用的材料，结合钢筋使用可以增加结构的强度和稳定性。
•玻璃幕墙：作为外部装饰和采光的一部分，玻璃幕墙具有优美的外观和良好的透光性。
•各类功能设备：包括观众席、音响设备、照明设备等。
这些设备需要根据功能要求选择合适的材料。

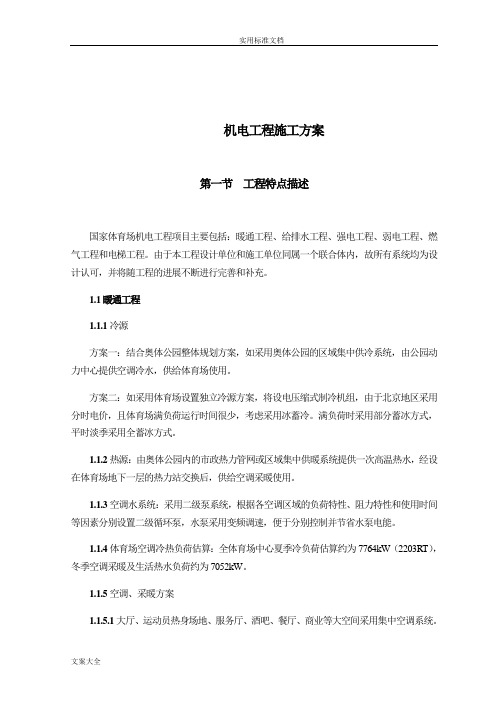

机电工程施工方案第一节工程特点描述国家体育场机电工程项目主要包括：暖通工程、给排水工程、强电工程、弱电工程、燃气工程和电梯工程。
由于本工程设计单位和施工单位同属一个联合体内，故所有系统均为设计认可，并将随工程的进展不断进行完善和补充。
1.1暖通工程1.1.1冷源方案一：结合奥体公园整体规划方案，如采用奥体公园的区域集中供冷系统，由公园动力中心提供空调冷水，供给体育场使用。
方案二：如采用体育场设置独立冷源方案，将设电压缩式制冷机组，由于北京地区采用分时电价，且体育场满负荷运行时间很少，考虑采用冰蓄冷。
满负荷时采用部分蓄冰方式，平时淡季采用全蓄冰方式。
1.1.2热源：由奥体公园内的市政热力管网或区域集中供暖系统提供一次高温热水，经设在体育场地下一层的热力站交换后，供给空调采暖使用。
1.1.3空调水系统：采用二级泵系统，根据各空调区域的负荷特性、阻力特性和使用时间等因素分别设置二级循环泵，水泵采用变频调速，便于分别控制并节省水泵电能。
1.1.4体育场空调冷热负荷估算：全体育场中心夏季冷负荷估算约为7764kW（2203RT），冬季空调采暖及生活热水负荷约为7052kW。
1.1.5空调、采暖方案1.1.5.1大厅、运动员热身场地、服务厅、酒吧、餐厅、商业等大空间采用集中空调系统。
1.1.5.2VIP接待室、观众包厢、休息室、办公室、运动员休息室、裁判休息室等采用可以分别控制温度的系统。
1.1.5.3计时记分牌机房、灯光控制室、电视转播技术用房、计算机中心等设备产生较多热量的房间设独立的空调降温设施。
1.1.5.4楼梯间、走道、车库、设备机房、卫生间、淋浴间等设有散热器采暖系统。
1.1.5.5制冷与采暖通风空调系统采取隔振、隔声及消声措施。
1.1.5.6为改善冬季草坪的状况，考虑用地热水给草坪加热。
1.1.6通风方案：1.1.6.1通过对自然通风的模拟计算，确认体育场内可以满足环境要求。
即使雨天屋顶关闭，通过侧面各部位进风口，在风力和热压作用下也能确保室内环境。
国家体育场-鸟巢主结构涂装施工方案一、前言国家体育场，俗称鸟巢，是2008年北京夏季奥林匹克运动会主体育场馆之一，具有重要的历史意义和文化价值。
为了保护鸟巢主结构，延长其使用寿命，保持其良好的外观质量，对其进行定期的涂装施工是必不可少的。
本文将阐述国家体育场-鸟巢主结构涂装施工方案，确保施工质量和工期达到预期目标。
二、施工准备在开始施工前，必须进行充分的施工准备工作，包括但不限于：1.安全防护设施的搭建：确保施工过程中的人员和设备的安全。
2.工作区域清理：清除施工区域的杂物和尘土，确保施工环境整洁。
3.材料准备：准备好所需的涂料、工具及辅助材料，确保施工过程顺利进行。
三、涂装施工步骤第一步：基层处理在进行涂装施工之前，必须对鸟巢主结构进行基层处理，包括：1.表面清洁：用高压水枪清洗主结构表面，去除污物和附着物。
2.表面修补：对表面的破损和开裂部位进行修补，保证表面平整。
第二步：涂料施工1.底漆涂装：采用防腐、防锈的底漆对主结构进行底涂，加强涂层与基材的附着力。
2.中涂施工：进行多遍中涂，确保涂层的均匀和厚度。
3.面漆施工：最后一道涂料为面漆，为主体结构增添美观性，并提高涂层的耐候性和抗污性。
四、质量控制在施工过程中，严格控制施工质量是至关重要的，包括但不限于：1.涂料质量检测：对涂料进行质量检测，确保符合要求。
2.涂装厚度检测：定期检测涂层的厚度，保证达到设计要求。
3.环境监测：密切监测施工环境的温度、湿度等指标，保障施工质量。
五、施工结束在施工完成后，对整个施工过程进行验收，确保施工质量符合设计要求。
同时，做好施工记录和档案，为今后的维护和管理提供参考。
结语国家体育场-鸟巢主结构的涂装施工是一项细致、复杂且重要的工程，要求施工单位具备丰富的经验和技术实力。
通过严格的施工管理和质量控制，可以保证施工效果达到预期目标，延长鸟巢主结构的使用寿命，为后续的运营和管理工作奠定基础。
国家体育场鸟巢的施工组织设计测量方案部分国家体育场鸟巢作为2008年北京奥运会的主场馆之一，被誉为中国的国家象征和一项伟大的建筑成就。
它的建成充分展示了中国的工程技术和创新能力。
在进行鸟巢的施工过程中，施工组织设计及测量方案是至关重要的一环。
本文将对鸟巢的施工组织设计及测量方案进行详细介绍。
一、施工组织设计鸟巢的建造工程规模庞大，施工期间涉及到大量的人员、物资、设备和流程，因此需要进行严谨的施工组织设计。
鸟巢的施工组织设计主要涉及以下几个方面：1. 组织机构鸟巢的建造由设计院、监理单位、总承包商和子承包商等单位组成，各单位间需要建立健全的协作机制，划定各自的职责和权限，明确工作流程和分工。
同时，也需要建立完善的审核和监督制度，保证施工质量和安全。
2. 工程进度鸟巢的建造涉及到大量的工程、工序和作业，因此需要科学合理地制定工程进度计划。
具体来说，需要确定建造周期、工期计划、节点计划等，以便准确掌握工程进展情况，及时调整计划。
3. 安全生产鸟巢的建造过程可能存在各种安全隐患，因此需要制定严格的安全生产规定和标准，确保工人、设备和建筑物的安全，减少事故发生的可能性。
4. 物资管理和调配鸟巢的建成需要大量的原材料和设备，因此需要制定科学合理的物资调配计划，及时提供必要的材料和设备，并保证其质量和数量符合要求，以便顺利完成施工任务。
二、测量方案鸟巢是一座高度复杂的建筑工程，其施工测量需要高精度、高可靠性的测量方案。
具体来说，鸟巢的测量方案包括以下几个方面：1. 支撑系统的测量鸟巢的支撑系统由200多根不同长度的钢管组成，因此需要进行精确的测量和建模。
测量需求包括钢管轴线位置、钢管轴线之间的距离、钢管轴线到扣肋轴线的距离等等。
2. 钢结构方案的核实和调整鸟巢的钢结构是一项巨大的工程，其制作、调整和安装都需要进行高精度的测量。
具体的测量需求包括钢构件间距、钢构件弯曲角度、坐标值等等。
3. 土建工程测量鸟巢所处地区的地质条件十分复杂，涉及大量的土方工程，因此需要进行高精度的挖掘和填土测量。
中国国家鸟巢体育场施工设计第一节工程简况1.1的理位置国家体育场坐落于北京四环路北侧中轴路以东，奥林匹克公园中心区南侧平缓的高的上，与中华民族园遥相对应。
1.2建筑概述国家体育场是北京奥林匹克公园内的标志性建筑，也是北京最大的、具有国际先进水平的多功能体育场。
国家体育场将成为奥林匹克运动留给城市的宝贵遗产和城市建设的新亮点。
08wLC3iCUm国家体育场就像一个巨大的容器，外观既为建筑的结构，结构的组件相互支撑，形成网络状的构架，像由树枝编织成的鸟巢，体育场屋顶构架之间的空间用充气透明ETFE充气膜填充，使立面与结构达到了完美的统一。
08wLC3iCUm国家体育场占的面积20.29公顷，的下二层，的上六层，首层的面高出街道表面3.3M，比赛场的标高高出城市街道表面1.5M，建筑高度66.87M。
工程总造价估算为35亿元人民币。
奥运会期间，可容纳观众100，000人，其中临时坐席20，000个赛后拆除），承担奥运会开幕式，闭幕式和田径比赛。
奥运会后，国家体育场可容纳80.000人，可承担特殊重大比赛如，世界田径锦标赛、世界杯足球赛等）、各类常规赛事如：亚运会、亚洲田径锦标赛、全国运动会等）以及非竞赛工程如：文艺演出、团体活动、商业展示会等）。
08wLC3iCUm1.3结构特征国家体育场结构设计使用年限为100年，建筑结构安全等级为一级，的基基础设计等级为甲级，基础设计安全等级为一级。
建筑抗震设计类别为50年。
08wLC3iCUm钢结构主要受力基础采用桩基，其它基础采用筏板基础，主体结构采用现浇混凝土形式，内部结构由一系列辐射布置的框架结构组成，体现出圆形体育场坐席的布置特点。
这些框架的截面随所支撑的梯层区域而变化，使体育场碗状坐席结构作为一个独立的系统具有自身的稳定性。
移动屋盖设计为一个完全独立的结构，由两部分跨越整个结构开口空间的“刚性”单元组成，它们沿着永久屋顶上固定轨道运动来实现开启或关闭。

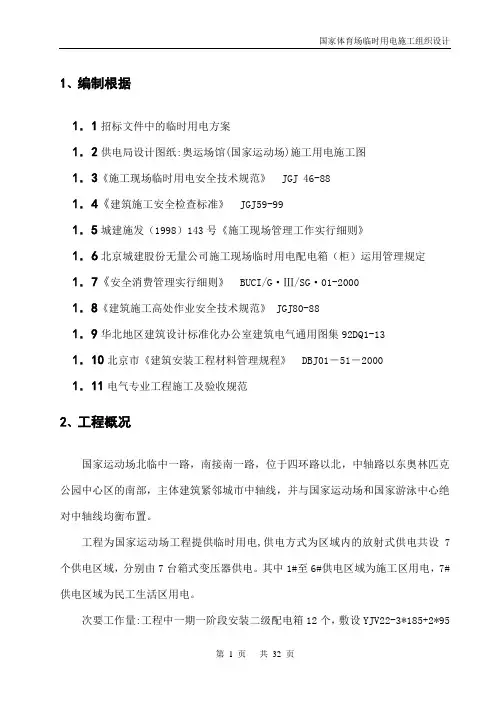

1、编制依据1．1投标文件中的临时用电方案1．2供电局设计图纸:奥运场馆(国家体育场>施工用电施工图1．3《施工现场临时用电安全技术规范》 JGJ 46-881．4《建筑施工安全检查标准》 JGJ59-991．5城建施发1998）143号《施工现场管理工作实施细则》1．6北京城建股份有限公司施工现场临时用电配电箱柜）使用管理规定1．7《安全生产管理实施细则》 BUCI/G·Ⅲ/SG·01-20001．8《建筑施工高处作业安全技术规范》 JGJ80-881．9华北的区建筑设计标准化办公室建筑电气通用图集92DQ1-131．10北京市《建筑安装工程资料管理规程》 DBJ01－51－20001．11电气专业工程施工及验收规范2、工程简况国家体育场北临中一路，南接南一路，位于四环路以北，中轴路以东奥林匹克公园中心区的南部，主体建筑紧邻城市中轴线，并与国家体育场和国家游泳中心相对中轴线均衡布置。
VUgqG7PP72工程为国家体育场工程提供临时用电,供电方式为区域内的放射式供电共设7个供电区域，分别由7台箱式变压器供电。
其中1#至6#供电区域为施工区用电，7#供电区域为民工生活区用电。
VUgqG7PP72主要工作量:工程中一期一阶段安装二级配电箱12个，敷设YJV22-3*185+2*95电缆1400M，一期二阶段安装二级配电箱8个，敷设YJV22-3*185+2*95，电缆1100M。
一期三阶段安装二级配电箱8个，敷设YJV22-3*185+2*95电缆1700M。
VUgqG7PP72本施组编制范围为临时供电系统中一级和二级供电。
3、用电量计算本工程临时用电分为7个供电区域1#至7#），提供7个区域内的所有施工动力照明负荷，包括后期的道路照明等非直接施工负荷。
用电根据施工中的用途不同分为2种，2种不同用途的箱式变压器容量选择如下：VUgqG7PP723．1 1#至6#各供电区域用电设备暂估额定功率如下：根据实际用电负荷进行调整）照明用电 120KW塔吊用电 100KW升降电机用电 10KW搅拌机用电 30KW电焊机用电 350KW水泵用电 60KW其他小型机具用电 70KW后期道路照明 30KW1#至6#各供电区域用电设备总需容量:S=1.1×(K1·∑P1*COSφ+K2·∑P2+K3·∑P3+ K4·∑P4+∑P5>=644KVA ∑P1——电动机额定功率 100KW+10KW+30KW=140KW∑P2——电焊机额定功率 350KW∑P3——照明额定容量 150KW∑P4——其他小型机具用电 70KW∑P5——水泵用电额定功率 60KWK1——电动机须用系数取0.8K2——电焊机须用系数 0.7K3——照明须用系数 1K4——其他小型机具用系数 0.7COSφ——电动机系数 0.7考虑供电的可靠性，因此变压器容量的选择应留有20%的余量。

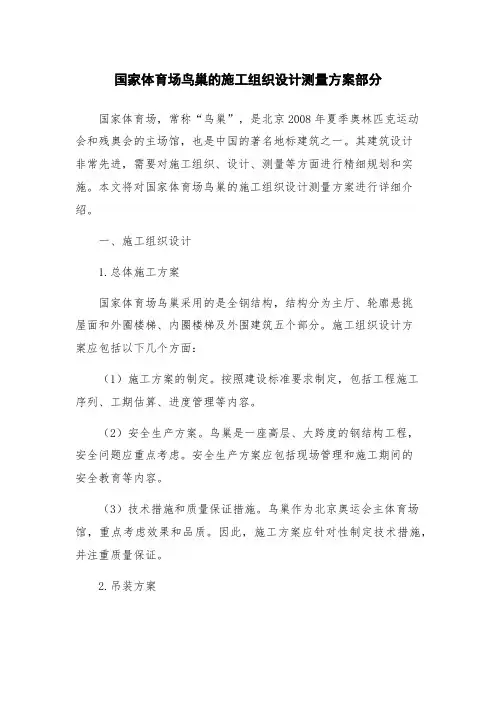

国家体育场鸟巢的施工组织设计测量方案部分
国家体育场，常称“鸟巢”，是北京2008年夏季奥林匹克运动
会和残奥会的主场馆，也是中国的著名地标建筑之一。
其建筑设计
非常先进，需要对施工组织、设计、测量等方面进行精细规划和实施。
本文将对国家体育场鸟巢的施工组织设计测量方案进行详细介绍。
一、施工组织设计
1.总体施工方案
国家体育场鸟巢采用的是全钢结构，结构分为主厅、轮廓悬挑
屋面和外圈楼梯、内圈楼梯及外围建筑五个部分。
施工组织设计方
案应包括以下几个方面：
（1）施工方案的制定。
按照建设标准要求制定，包括工程施工
序列、工期估算、进度管理等内容。
（2）安全生产方案。
鸟巢是一座高层、大跨度的钢结构工程，
安全问题应重点考虑。
安全生产方案应包括现场管理和施工期间的
安全教育等内容。
（3）技术措施和质量保证措施。
鸟巢作为北京奥运会主体育场馆，重点考虑效果和品质。
因此，施工方案应针对性制定技术措施，并注重质量保证。
2.吊装方案。
鸟巢施工方案和技术方案1. 引言本文档旨在提供鸟巢施工方案和技术方案的详细说明。
鸟巢，又称北京国家体育场，是2008年北京奥运会的主体育场，以其独特的设计和建造工艺而闻名于世。
该方案旨在介绍鸟巢的施工计划、所采用的技术以及工程实施的关键步骤。
2. 施工计划2.1 工程概述鸟巢的施工计划涵盖了从初步设计到工程竣工的全过程。
重点包括土方工程、结构施工以及设备安装等，确保项目按时完成。
2.2 施工流程以下是鸟巢施工的主要流程：1.土方工程：对工地进行地面平整和基础开挖。
2.结构施工：包括立柱、梁、和屋盖的施工，确保整个结构的稳固性。
3.外立面装饰：对鸟巢外墙进行装饰，以增加其美观性。
4.室内装修：进行室内空间的装修和装饰，包括座席、休息室等。
5.设备安装：将各种设备，如空调、灯光和音响等安装到鸟巢中。
6.安全测试：对鸟巢进行安全性测试，以确保满足相关标准和要求。
7.竣工验收：完成所有施工工作后，进行竣工验收和交付。
2.3 时间安排鸟巢施工计划的时间安排是关键因素，必须精确评估每个施工阶段的时间，并合理分配资源。
以下是大致的时间安排：•土方工程: 1个月•结构施工: 6个月•外立面装饰: 2个月•室内装修: 3个月•设备安装: 1个月•安全测试: 2周•竣工验收: 1周3. 技术方案3.1 结构设计鸟巢的结构设计采用了创新的双曲面网壳结构，由触点和球面三角形构成。
这种设计不仅具有出色的结构性能，还能够提供足够的空间和良好的视野。
3.2 施工工艺•土方工程: 使用机械设备进行地面平整和基础开挖，确保施工面均匀并达到设计要求。
•结构施工: 采用模块化施工工艺，预制混凝土构件可以在工厂进行加工，并在现场进行简单拼装。
这种方法可以提高施工效率和质量。
•外立面装饰: 采用世界领先的建筑装饰材料，如不锈钢板和玻璃幕墙，以提供耐久性和美观性。
•室内装修: 根据设计方案，采用各种材料进行室内装修，包括木材、大理石和油漆等。
第二章工程测量方案奥运主体育场工程占地面积大、工程规模大、造型复杂，涉及到土建施工、道路、管线大型钢结构安装及大跨度可开启屋盖安装。
测量控制工作显得尤为重要。
为了确保施工进度和施工精度，提高施测效率，体现科技奥运的精神，在测量工作中，将全面推行数字化测量控制技术，为施工过程、施工质量提供控制依据，使测量工作成为智能化施工的第一道工序。
第一节控制网测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，本工程建立统一的平面控制网和高程控制网。
控制网分为两级。
第一级为长期保存高精度整体控制网，第二级为配合各项工程施工的半永久性施工控制网。
1.1高精度整体控制网的布设。
根据场区平面规划和招标人提供的测量基准点（红线桩或城市导线）为依据。
建立以体育场中心为原点的十字型场地平面控制网。
（详见示意图）首级高程控制借用平面控制网的桩点，进行布设。
这两个控制网是工程整体控制和变型监测的依据和基准，用以保证各单项工程之间的连贯性和统一性。
1.2施工控制网的布设。
施工控制网是根据施工进度分不同阶段进行测设。
它的布设原则是要满足相关施工细部测量或施工控制的要求，全面覆盖。
其网形依具体使用对象而定。
建筑施工平面控制网为矩形网，采用场地坐标系，市政管线施工控制网为导线网，采用城市坐标系。
1.3控制网的精度设计。
平面设计网的技术指标见下表：附表2-1控制网主要技术指标一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测，相邻两点高程误差要求小于±0.1mm。
二级高程控制网的技术指标按国家三等水准测量的精度要求进行引测，相邻两点高程误差要求小于±1.0mm。
引测方法采用附和或结点水准测量。
对于钢结构，比赛设施及辅助系统等高精度安装工程，建立局部高精度控制网，以保证施工测控的精度。
1.4首级控制网测设平面控制网测设在满足规划主要条件的前提下，根据红线桩用坐标测量的方法首先测设出中心点KO；用全圆归零测法依次定出KN、KW、KS、KE的方向点位；依次测量相邻两点的距离及∠KN、∠KW、∠KS、∠KE的角度值；根据观测数据对控制网进行严密平差；根据平差结果对桩点进行修正。
第二章工程测量方案奥运主体育场工程占地面积大、工程规模大、造型复杂，涉及到土建施工、道路、管线大型钢结构安装及大跨度可开启屋盖安装。
测量控制工作显得尤为重要。
为了确保施工进度和施工精度，提高施测效率，体现科技奥运的精神，在测量工作中，将全面推行数字化测量控制技术，为施工过程、施工质量提供控制依据，使测量工作成为智能化施工的第一道工序。
第一节控制网测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，本工程建立统一的平面控制网和高程控制网。
控制网分为两级。
第一级为长期保存高精度整体控制网，第二级为配合各项工程施工的半永久性施工控制网。
1.1高精度整体控制网的布设。
根据场区平面规划和招标人提供的测量基准点（红线桩或城市导线）为依据。
建立以体育场中心为原点的十字型场地平面控制网。
（详见示意图）首级高程控制借用平面控制网的桩点，进行布设。
这两个控制网是工程整体控制和变型监测的依据和基准，用以保证各单项工程之间的连贯性和统一性。
1.2施工控制网的布设。
施工控制网是根据施工进度分不同阶段进行测设。
它的布设原则是要满足相关施工细部测量或施工控制的要求，全面覆盖。
其网形依具体使用对象而定。
建筑施工平面控制网为矩形网，采用场地坐标系，市政管线施工控制网为导线网，采用城市坐标系。
1.3控制网的精度设计。
平面设计网的技术指标见下表：附表2-1控制网主要技术指标一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测，相邻两点高程误差要求小于±0.1mm。
二级高程控制网的技术指标按国家三等水准测量的精度要求进行引测，相邻两点高程误差要求小于±1.0mm。
引测方法采用附和或结点水准测量。
对于钢结构，比赛设施及辅助系统等高精度安装工程，建立局部高精度控制网，以保证施工测控的精度。
1.4首级控制网测设平面控制网测设在满足规划主要条件的前提下，根据红线桩用坐标测量的方法首先测设出中心点KO；用全圆归零测法依次定出KN、KW、KS、KE的方向点位；依次测量相邻两点的距离及∠KN、∠KW、∠KS、∠KE的角度值；根据观测数据对控制网进行严密平差；根据平差结果对桩点进行修正。
首级高程控制采用精密数字水准仪附合水准测量进行引测；引测校核精度合格后，根据观测数据对高程控制网进行严密平差；根据平差结果对桩点高程进行修正。
1.5控制网的精度保证措施高精度控制网的精度保证的关键是其桩点的长久稳定性的保持。
因此其埋设要按照国家二级变形监测基准点位的要求进行。
对于施工控制网，其控制点位不可避免的会存在位称现象，因此在使用期间要适时的对其进行校测，平差后解算出每个点位数据修正值。
此项工作每月进行一次。
1.6桩点的设置首级平面控制桩基准点应布设在无变形影响的区域；半永久性二级平面控制桩基准点应布设在变形影响较小的区域；监测点应设在变形量大，应能确切反映变形量和变形特征的位置；对于使用时段较短或精度要求较低的控制桩可采用木桩；水准基点借用平面控制桩。
混凝土桩直径0.5m，桩顶标高为场地设计标高下0.3m，顶部预埋100mm×100mm×6mm 钢板，点位中心镶嵌φ1mm铜芯，在桩顶面的角上设水准点，水准点高出钢板5～10mm，一级网埋深不小于2m，二级网埋深不小于1m。
控制桩四周用钢管做1500×1500的防护栏和醒目的标记，确保桩点不被压盖、碾轧、扰动，要保持控制桩间的通视。
1.7标识所有控制桩点、监测点均设标识牌，牌中注明桩点的名称、精度等级、点号、数据及管理单位；对于细部测设的点位、线段用油漆进行标识，注明其性质和相关数据。
附图2-1 平面控制网第二节建筑施工测量2.1建筑物定位及施工控制网的测定建筑物定位和施工控制网以首级精密控制为依据，采用极坐标或直角坐标的方法进行。
在控制网中应包含重要点位和重要轴线；要和主要轴线保持平行关系；要保证每施工流水段中至少有四条两两相交的控制线。
高程控制点布设以保证施测为原则。
2.2轴线的投测与精度设计2.2.1土方及结构施工阶段主要采用全站仪坐标放样法向待测面投测控制点，为保证测设的精度要求，在两个控制桩上进行。
每个待测面至少要投测3个控制点。
使用前应做角度、距离校核，经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。
为便于测设，每个施测面的控制点应保持上下一致。
2.2.2 ±0.000以上结构施工阶段亦可使用激光铅直仪内控法进行竖向传递控制。
内控点设在±0.000处，内控点的间距控制在30m左右，每个施工流水段内不少于3个。
控制点在选点时要避开梁、柱托及构造上有特殊要求的部位；要保证通视，便于丈量。
内控点必须连测，平差后才能使用。
2.2.3采用全站仪坐标放样法投测施测面上控制点的测设精度按Ⅰ级平面控制实施，测角中误差为±9"，边长相对中误差1/25000，相邻两点的距离误差不大于±2.5mm。
在施测面上局部临时加密的控制点相对精度为测角±10"，量距1/20000。
内控点的相对精度不低于1/20000。
2.3高程的投测与精度设计2.3.1±0.000以下标高传递，采用全站仪间接高法进行。
基坑底水准点设在塔身上，在塔身附近的混凝土底板上设水准导线点。
水准路线的两端用全站仪链接到基坑上的现场水准点上。
待水准路线闭合后再将水准标高引测到塔身上。
标高在基底到±0.000阶段用钢尺沿塔身铅直向上传递。
为减少建筑沉降对建筑物标高的影响，在±0.000处重新确定建筑物的标高基准。
±0.000以上标高用钢尺沿结构外皮或塔身垂直向上传递。
用钢尺传递标高时，每个施测面至少要从三处向上传递，校核合格后方可使用。
2.3.2 水准路线按三等水准测量进行，附合误差小于±4mm n钢尺竖向传递标高基准点的误差控制在±1mm以内。
每30天对塔身上的水准基点与混凝土底板上的水准基点进行一次校测。
2.4曲线测设2.4.1曲线测设时，首先测设欲设曲线的等距控制线（借线），然后依据控制线沿法线方向用小盒尺定出施工所需的轴线及结构外廓（曲）线。
控制线到欲设曲线的距离控制在1m 以内。
曲线上相邻两点的矢高小于8mm，弹线时将墨线中间向外捻至矢高点，再分两段弹线，将曲线的实际矢高控制在2mm以内。
2.4.2圆曲线测设主要采用极坐标法测设，辅以长弦纵距法、四分高法和全站仪坐标放样法，施测时视具体情况采用相应的测法，对于半径小于15m的圆曲线采用钢尺直接量设的方法。
2.4.3非圆曲线的测设采用全站仪坐标放样法。
在室内用计算机计算出欲设曲线上各点的坐标，绘出各欲设点编号位置图。
将计算机中的数据传输到全站仪，在施测面将全站仪安置在控制点上，按编号图调出欲设点位的坐标，用坐标放样模式依次定出曲线上的各个点位。
2.4.4竖曲线测设采用在竖直面上测设曲线主要采用距离交会法和直角坐标法，水平方向用水准仪确定，竖直方向以铅垂线为基准。
空间曲线用全站仪坐标放样法测设。
2.4.5法线方向的测设，可以利用原点时依据已知水平角用经纬仪直接测设，不能直接利用原点时，根据法线与控制线的交点用经纬仪间接测设。
2.5常规要求2.5.1采用先整体后局部、高精度控制低精度的工作程序，科学、合理、简捷的测量方法，坚持测算工作步步有校核的工作方法，为施工提供可靠的测量保障。
2.5.2对于平面控制网、高程网采用条件平差进行误差调整，对细部轴线等碎部区域测量误差采用现场直接平差进行调整。
2.5.3测量记录要原始真实，数字正确，内容完整，字体工整，不允许涂改、转抄。
细部平面位置线包括：轴线；柱（墙）结构边线；柱（墙）控制线（借线），门窗洞口位置线。
控制线距结构边线的距离统一为300mm。
2.5.4细部高程控制包括：一米标高线或整米数标高线；结构施工标高控制点。
墨线的宽度小于1.5 mm，墨线的挠度小于1mm。
对控制点、控制线及其它关键点线用油漆进行标识。
第三节钢结构安装测量奥运主体育场巨型鸟巢型钢结构的安装测量是一顶非常重要的测量工作，如何采用先进的测量技术将结构体按照设计图纸准确无误地安装就位，将直接关系到工程的进度和质量。
以下分别介绍地脚螺栓的埋设及结构体的安装测量。
3.1 地脚螺栓的埋设3.1.1平面位置测量：在场地平面控制网上用高精度全站仪（或经纬仪）以极坐标方法确定出每根柱子的法线（纵向中心线），距离采用全站仪测距，定出地脚螺栓的中心，然后过中心点做垂线，定出横向中心线，为提高精度测设时应采用规化法进行。
定位线相对于体育场中心的整体精度为1/40000，定位方向线的测角中误差为±5秒，对应两点间的纵向距离误差为±1.5mm，相邻两点间的横向距离误差为±2.0mm。
3.1.2施测方法：在下部混凝土中预埋与地脚螺栓定位板面同高度的角钢架子，纵横双向中心线均投测在架子上，并用红色三角标识，将其与定位板上纵横柱定位轴线比较，根据偏差情况，调整定位板，使得定位板的纵横轴线与投测的轴线完全重合为止。
定位板上的纵横轴线，与设计位置的允许误差为0.3mm。
在混凝土浇注完毕后初凝前，应再次检测定位板上的中心线，如发现偏差应即刻校正，直至符合精度要求为止。
3.1.3标高测量方法：地脚螺栓标高测量采用DS1水准仪从高程控制点直接引测到辅助安装的角钢架子上，用红油漆作好标记，根据引测的标高点，调整定位板的高度到设计位置，标高测量的允许误差为±1mm。
3.2 结构体安装测量钢结构安装过程中，由于受结构、脚手架的影响，测量视线会受到相当程度的阻挡。
解决方法：一是在施工场地上定出钢结构主要受力构件的平面投影，用激光铅直仪将主要的点位（方向）投射到施工面上；二是搭设两到三个高出屋顶结构的观测平台，用高精度全站仪三维坐标测量进行控制。
安装时，先用激光铅直仪或经纬仪控制钢结构的概略位置。
然后用全站仪控制其精确位置。
事先在钢结构的节点上，粘贴全站仪专用不干胶反光标靶。
照准标靶后，用坐标放样模式从全站仪中调出（事先由计算机输入的）该节点的三维坐标，全站仪自动计算出该点的实际坐标和实际坐标与安装位置的差值，进行安装过程的调控，并完成最终安装的测量控制。
3.3加工及进场检验3.3.1钢结构加工下料时，在满足设计几何尺寸的前提下，还应考虑焊接变形、吊装变形和加工期间大气温度与预定安装期间大气温度差别引起的温度变形对钢结构几何尺寸产生的不利影响，应根据预测变形量对钢结构几何尺寸进行修正，并制定出其它相应措施。
3.3.2钢结构进场后及对接合拢前要对其几何尺寸进行复测校核，确定出钢结构部件在当时温度条件及吊装时刻下的实际长度，为顺利拼装提供依据。
