一种转台角度测量方法1. 引言转台（也称为平台）角度测量在许多领域有着广泛的应用，包括机械制造、导航、航天等。
准确地测量转台的角度是保证其稳定性和精确导航的重要前提。
本文介绍了一种基于新技术的转台角度测量方法，以提高测量精度和减小测量误差。
2. 传统转台角度测量方法的缺陷分析传统的转台角度测量方法主要有光学角度测量和电子角度测量两种方式。
光学角度测量方法使用旋转编码器或者位置传感器提供转台的绝对位置。
这种方法的精度较高，但受到光照条件和光学系统的限制。
而电子角度测量方法则使用电容、电感或者霍尔元件来测量转台的旋转。
这种方法的精度相对较低，同时还容易受到温度和电磁场的影响。
综合分析传统转台角度测量方法的缺陷，我们需要提出一种新的方法来解决这些问题。
3. 基于激光干涉的转台角度测量方法本文提出了一种基于激光干涉的转台角度测量方法。
该方法利用激光干涉仪来测量转台的角度，具有高精度、抗干扰性好等优点。
3.1 原理激光干涉仪原理是利用激光的干涉现象来测量光程差，从而确定转台角度。
当从激光干涉仪发出的激光在不同路径上经过不同的光程时，光束会发生干涉，干涉条纹的移动可以被利用来计算出转台的旋转角度。
3.2 实施步骤1. 在转台上安装两个激光发射器和两个激光接收器，并使之形成一对垂直的激光干涉仪。
2. 启动激光发射器发出激光，并通过光学系统使之在转台上形成一个干涉区域。
3. 根据激光干涉仪中干涉条纹的位置变化，利用特定的算法计算出转台的角度。
3.3 优势相比于传统的转台角度测量方法，基于激光干涉的方法具有以下优势：- 高精度: 激光干涉仪能够实现亚微米级的测量精度，远高于传统方法。
- 高抗干扰性: 光学信号的特性决定了其对于电磁场和噪声的抗干扰性较强。
同时，激光干涉仪的结构简单，能够较好地适应各种环境。
- 容易集成: 基于激光干涉的转台角度测量方法可以与现有的转台结构紧密结合，方便集成到相应的系统中。
4. 实验验证与结果分析为了验证基于激光干涉的转台角度测量方法的有效性，我们进行了一系列实验，并与传统的光学角度测量方法进行了对比。
SJ6000激光干涉仪产品采用美国进口高稳频氦氖激光器、激光双纵模热稳频技术、高精度环境补偿模块、几何参量干涉光路设计、高精度激光干涉信号处理系统、高性能计算机控制系统技术，实现各种参数的高精度测量。
通过激光热稳频控制技术，实现快速(约6分钟)、高精度(0.05ppm)、抗干扰能力强、长期稳定性好的激光频率输出，采用不同的光学镜组可以测量出线性、角度、直线度、平面度和垂直度等几何量，并且可以进行动态分析。
SJ6000激光干涉仪产品具有测量精度高、测量速度快、最高测速下分辨率高、测量范围大等优点。
通过与不同的光学组件结合，可以实现对直线度、垂直度、角度、平面度、平行度等多种几何精度的测量。
在相关软件的配合下，还可以对数控机床进行动态性能检测，可以进行机床振动测试与分析，滚珠丝杆的动态特性分析，驱动系统的响应特性分析，导轨的动态特性分析等，具有极高的精度和效率，为机床误差修正提供依据。
激光干涉仪角度测量方法1.1.1. 角度测量构建与线性测量原理一样，角度测量需要角度干涉镜和角度反射镜，并且角度反射镜和角度干涉镜必须有一个相对旋转。
相对旋转后，会导致角度测量的两束光的光程差发生变化，而光程差的变化会被SJ6000激光干涉仪探测器探测出来，由软件将线性位置的变化转换为角度的变化显示出来。
图1-角度测量原理及测量构建图2水平轴俯仰角度测量样图图3-2水平轴偏摆角度测量样图1.1.2. 角度测量的应用1.1.2.1. 小角度精密测量激光干涉仪角度镜能实现±10°以内的角度精密测量。
图4-小角度测量实例1.1.2.2. 准直平台/倾斜工作台的测量由于角度镜组的不同安装方式，其测量结果代表不同方向的角度值。
您可以结合实际需要进行安装、测量。
图5-水平方向角度测量图6-垂直方向角度测量在垂直方向的角度测量中，角度反射镜记录下导轨在不同位置时的角度值，可由软件分析导轨的直线度信息，实现角度镜组测量直线度功能。
激光干涉仪测长原理典型的激光干涉仪由激光器L、偏振分光镜PBS、测量反射镜M、参考反射镜R、光电检测器D、检偏器P和三个λ/4波片Q1、Q2和Q3组成。
激光为线偏振光，经偏振分光镜分为E1和E2两线偏振光。
当两干涉臂中λ/4波片快轴(或慢轴)与X轴夹角相等且为45度时，两束光通过λ/4波片后均成为圆偏振光，反射后再次通过λ/4波片，又转换为线偏振光，但其振动方向相对原振动方向旋转了90度，且由于两干涉臂光程产生了相位差φ，根据公式：φ=2θ=φ=4πL/λ式中：λ为激光波长，干涉光路的作用是把位移L转变为合成光振动方向的旋转角θ，进而转换成光电信号的相位φ，信号处理器的作用就是测量出φ，从而计算出位移L。
垂直度的测量工具在一台机器施工实例：多轴系统双频激光干涉仪的工作原理双频激光干涉仪其双频激光测量系统由氦氖双频遥置激光干涉仪和电子实时分解系统所组成。
它具有以下优点：稳定性好，抗干扰能力强，可在较快的位移速度下测量较大的距离，使用范围广，使用方便，测量精度高。
基本原理：如图11-2所示，激光双频干涉仪的氦氖激光管，在外加直流轴向磁场的作用下，产生塞曼效应，将激光分成频率为f1和f2，旋向相反的两圆偏振光，经λ/4波片变为线偏振光。
调整λ/4玻片的旋转角度，使f l和f2的振动平面相互垂直，以互垂直，以作激光干涉图11-2 双频激光干涉仪的工作原理图1.激光管2.λ/4波片3. 参考分光镜4. 偏振分光棱境5. 基准锥体棱镜6.移动测量棱体7.10.12.检偏振镜8.9.11.光电管13.光电调制器仪的光源。
当两个线偏振光经过参考分光镜3时(见图11-2)，大部分则由偏振分光棱境4分成两束。
偏振面垂直入射面的f2全反射到与分光镜固定在一起的基准锥体棱镜上；偏振面在入射面内的f l则全部通过而射到移动测量棱体6上。
由这两个锥体棱镜反射回来的光束在偏振分光镜上合并，并在检偏振镜上混频。
当移动锥体棱镜时，由于多普勒效应，f1变成f1+△f，因而光电元件8所得到的信号是(f1+△f)-f2。
激光干涉仪测量原理激光干涉仪是一种基于干涉原理的测量仪器，主要用于测量长度、角度和平面度等。
它通过利用激光的干涉现象，实现高精度测量。
激光干涉仪有多种类型，包括腔长度干涉仪、双光束干涉仪和多光束干涉仪等。
激光干涉仪的原理基于干涉现象，即光的波动性质，当两束光线相遇时，在空间中形成干涉图案。
这个干涉图案的形状和光线的相位差有关，而相位差又与参考光线和测量光线的路径差有关。
在激光干涉仪中，激光器产生的强度稳定且单色的激光通过分束器被分成两束光线，一束作为参考光线，另一束被引导到待测物体上，形成测量光线。
当测量光线经过待测物体反射或透射后再次与参考光线相遇时，两束光线会发生干涉现象。
干涉现象会产生干涉条纹，这些条纹反映了两束光线间的相位差，从而反映了待测物体上的形状、位移或折射率等信息。
为了更好地观察干涉条纹，激光干涉仪通常使用干涉仪，例如迈克尔逊干涉仪或菲涅尔干涉仪。
在迈克尔逊干涉仪中，参考光线和测量光线分别通过反射镜和半透镜被反射或透射，然后再次相遇形成干涉条纹。
在菲涅尔干涉仪中，参考光线和测量光线分别通过透镜和透明棱镜后再次相遇。
为了测量待测物体的形状、位移或折射率等信息，需要通过改变参考光线和测量光线的光程差来修改干涉图样。
常见的方法是通过改变光程差来改变干涉环的位置或数量。
光程差可以通过调整反射镜或透镜的位置来实现。
通过测量干涉条纹的位置和数量的变化，可以获得待测物体的形状或位移的信息。
激光干涉仪具有高精度、高分辨率和快速响应的特点，因此被广泛应用于各种测量领域。
例如，激光干涉仪可用于测量长度、角度和平面度等机械工件的精度。
它还可以用于光学元件的制造和表面形貌的测量。
此外，激光干涉仪还可以应用于光学实验、光学校准和科学研究等领域。
总之，激光干涉仪是一种基于干涉原理的精密测量仪器。
它通过利用激光的干涉现象来实现高精度测量，并广泛应用于各种测量领域。
激光干涉仪在工业界和科学研究领域具有重要的应用价值。

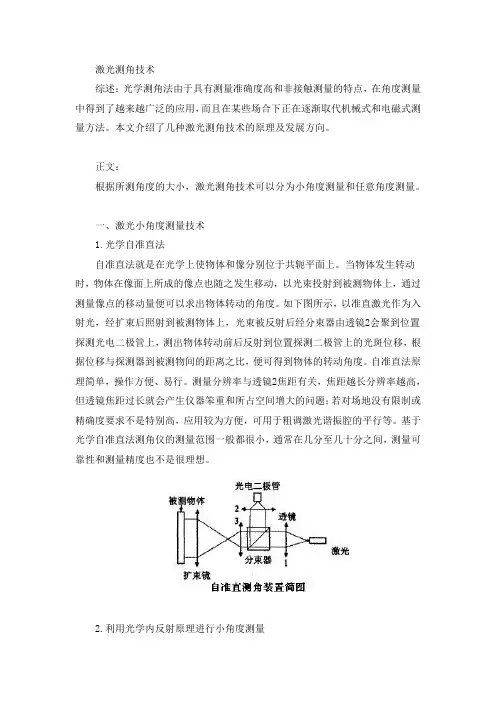

激光测角技术综述：光学测角法由于具有测量准确度高和非接触测量的特点，在角度测量中得到了越来越广泛的应用，而且在某些场合下正在逐渐取代机械式和电磁式测量方法。
本文介绍了几种激光测角技术的原理及发展方向。
正文：根据所测角度的大小，激光测角技术可以分为小角度测量和任意角度测量。
一、激光小角度测量技术1.光学自准直法自准直法就是在光学上使物体和像分别位于共轭平面上。
当物体发生转动时，物体在像面上所成的像点也随之发生移动，以光束投射到被测物体上，通过测量像点的移动量便可以求出物体转动的角度。
如下图所示，以准直激光作为入射光，经扩束后照射到被测物体上，光束被反射后经分束器由透镜2会聚到位置探测光电二极管上，测出物体转动前后反射到位置探测二极管上的光斑位移，根据位移与探测器到被测物间的距离之比，便可得到物体的转动角度。
自准直法原理简单，操作方便、易行。
测量分辨率与透镜2焦距有关，焦距越长分辨率越高，但透镜焦距过长就会产生仪器笨重和所占空间增大的问题；若对场地没有限制或精确度要求不是特别高，应用较为方便，可用于粗调激光谐振腔的平行等。
基于光学自准直法测角仪的测量范围一般都很小，通常在几分至几十分之间，测量可靠性和测量精度也不是很理想。
2.利用光学内反射原理进行小角度测量内反射法小角度测量技术就是利用全反射条件下入射光变化时反射率的变化关系，通过反射率的变化来测量入射角的变化的。
内反射法是由P.S.Huang等人提出来的，基本原理如下图左所示。
用该方法制成的测角仪体积可以做得很小，因此特别适用于较小空间中小角度的在线测量，可以做成抽珍式测角仪。
P.S.Huang等人还在此基础上制成了多次反射型临界角角度传感器，用加长的临界角棱镜代替图3的直角棱镜以增加反射次数，如下图右所示。
该仪器结构简单，成本低。
但其测量范围也很小，因此只能用于小角度测量，3弧分范围内分辨力为0．02弧秒。
台湾的Ming Hongchin等人在此原理的基础上，提出了全内反射外差干涉测角方法。

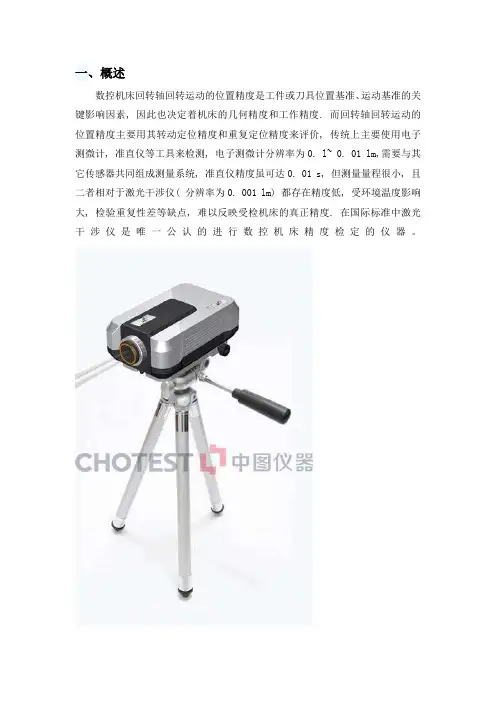

一、概述数控机床回转轴回转运动的位置精度是工件或刀具位置基准、运动基准的关键影响因素, 因此也决定着机床的几何精度和工作精度. 而回转轴回转运动的位置精度主要用其转动定位精度和重复定位精度来评价, 传统上主要使用电子测微计, 准直仪等工具来检测, 电子测微计分辨率为0. l~ 0. 01 lm,需要与其它传感器共同组成测量系统, 准直仪精度虽可达0. 01 s, 但测量量程很小, 且二者相对于激光干涉仪( 分辨率为0. 001 lm) 都存在精度低, 受环境温度影响大, 检验重复性差等缺点, 难以反映受检机床的真正精度. 在国际标准中激光干涉仪是唯一公认的进行数控机床精度检定的仪器。
二、测量原理利用SJ6000激光干涉仪的角度测量附件，结合高精密零级多齿分度台，便可以对回转轴进行校准。
高精度零级多齿分度台可以旋转并锁定到0°到360°中72个位置中的任何一个，每个位置的间隔为5°，定位误差在1″。
用激光头、角度干涉镜和角度反射镜测量转台的角度位置。
软件将转台的角度位置与来自激光头和角度光学镜的读数合并在一起，显示被校准轴的真实转角位置。
三、测量方法1.SJ6000基准回转分度器常用术语A面：由分度器马达驱动的那一面，也是安装角度反射镜的面。
B面：永久地固定在分度器壳体上的那一面，也是安装被测量回转轴的面。
基准位置：当分度器圆柱体上的红点与A面上的红点对准且分度器处于锁定状态时，即分度器处于基准位置。
锁定与解除状态时：当分度气圆柱体与A面之间没有间隙时，分度器被锁定，即软件采集数据状态；当分度器从锁定状态切换到解除锁定状态时，A面与分度器主体脱离，A面向上移动约2.5mm，随着被测量回转轴的转动，A面通过分度器的Hirth轴，以每5°为一节反向回转到被测量回转轴所转动的基准位置。
以确保激光光束能够返回到激光头探测孔里面。
2.测量采用SJ6000回转轴精度测量软件以及相配套的基准回转分度器，把角度反射镜安装在基准回转分度器顶板（A面）上，再将基准回转分度器安装在被测量回转轴上，角度折射镜安装在机床比较合适的位置上（尽可能靠近基准回转分度器），然后调试激光干涉仪与角度折射镜和角度反射镜之间的光路准直，并确保基准回转分度器，在锁定与解除锁定状态下以及两个终端目标位置之间切换时，光路强度信号在测量范围之内。
高精度激光干涉仪的调试步骤与测量结果分析方法激光干涉仪是一种用于测量光程差的精密仪器，在科研、工业制造和生物医学等领域得到了广泛应用。
高精度激光干涉仪能够实现亚纳米级的测量精度，因此其调试步骤和测量结果分析方法非常关键。
一、激光干涉仪的调试步骤1. 光学路径的校准：激光干涉仪中最重要的部分是干涉仪的光路。
首先要保证光源的稳定性和亮度，通常使用氦氖激光器作为光源，并使用聚焦透镜获得平行光。
然后要调整两束光线的平行度，使用准直器或像差调节器进行调整。
最后，通过调整反射镜和平行板的位置，使两束光线相互平行，保证光束之间的光程差为零。
2. 干涉图案的调试：将两束光线合并后，会出现一条干涉条纹。
通过调节平行板的角度或物镜的位置，可以调整干涉条纹的间距和亮度。
要使条纹清晰且对称，可以适当调整反射镜的位置。
3. 线性度和非线性度的校准：利用参考杆来测试激光干涉仪的线性度和非线性度。
将参考杆平行放置在干涉仪的测量平台上，测量不同位置处光程差与参考杆长度的关系。
通过分析这些数据，可以得到激光干涉仪的线性度和非线性度，并进行校准。
4. 测量系统误差的校正：激光干涉仪在实际测量中可能存在系统误差，如温度变化、机械振动等。
通过在实验中引入补偿措施，可以对这些误差进行校正。
例如，可以在实验过程中保持温度稳定，使用防振设备减小机械振动对测量的影响。
5. 预处理与信号分析：在测量过程中，激光干涉仪会产生一系列干涉信号。
这些信号需要进行预处理和信号分析，以获得最终的测量结果。
常用的方法包括锁相放大器、频谱分析仪等。
二、测量结果分析方法1. 干涉条纹解析：干涉仪产生的干涉条纹是通过测量光程差得到的。
根据不同的应用需求，可以利用不同的方法对条纹进行解析，如三角法、Fourier变换等。
解析干涉条纹可以得到物体的形貌信息和变形分布等。
2. 测量结果精度评估：对于高精度激光干涉仪的测量结果，需要进行精度评估来判断测量结果的可靠性。
常用的方法包括误差分析、重复性测试和对比实验等。
用激光干涉仪系统进行精确的线性测量最佳操作及实践经验1 简介本文描述的最佳操作步骤及实践经验主要针对使用激光干涉仪校准机床如车床、铣床以及坐标测量机的线性精度。
但是，文中描述的一般原则适用于所有情况。
与激光测量方法相关的其它项目，如角度、平面度、直线度和平行度测量不包括在内，用于实现0.微1米即以下的短距离精度测量的特殊方法（如真空操作）也不包括在内。
微米是极小的距离测量单位。
（1微米比一根头发的1/2还5细。
由于太细，所以肉眼无法看到，接近于传统光学显微镜的极限值）。
可实现微米级及更高分辨率的数显表的广泛使用，为用户提供了令人满意的测量精度。
尽管测量值在小数点后有很多位数，但并不表明都很精确。
（在许多情况下精度比显示的分辨率低10-1倍0）0。
实现1微米的测量分辨率很容易，但要得到1微米的测量精度需要特别注意一些细节。
本文描述了可用于提高激光干涉仪测量精度的方法。
2 光学镜组的位置光学镜的安放应保证其间距变化能够精确地反映待校准机器部件的线性运动，并且不受其它误差的影响。
方法如下：2.1 使Abbe（阿贝）偏置误差降至最低激光测量光束应当与需要校准的准线重合（或尽量靠近）。
例如，要校准车床轴的线性定位精度，应当对测量激光光束进行准直，使之靠近主轴中心线。
（这样可以极大降低机床俯仰或扭摆误差对线性精度校准数据的影响。
2.2 将光学镜组固定牢靠要尽量减小振动影响并提高测量稳定性，光学镜组应牢牢固定所需的测量点上。
安装支柱应尽可能短，所有其它紧固件的横截面都应尽量牢固。
磁力表座应直接夹到机床铸件上。
避免将其夹到横截面较薄的机器防护罩或外盖上。
确保紧固件表面平坦并没有油污和灰尘。
2.3 将光学镜组直接固定在相关的点上材料膨胀补偿通常只应用在与测量激光距离等长的材料路径长度上。
如果测量回路还包括附加的结构，该“材料死程”的任何热膨胀或收缩或因承载而发生的偏斜都将导致测量误差。
为尽量减少此类误差，最好将光学镜组直接固定到所需的测量点上。
牛顿环实验中的角度测量提高实验精度的方法牛顿环实验是一种常见的测量薄透镜曲率半径的实验方法。
在进行这一实验过程中，角度测量是非常重要且关键的一步。
本文将介绍一些可以提高实验精度的角度测量方法。
一、背景介绍牛顿环实验是通过在透明平凸透镜和平凹透镜之间形成干涉环，并观察和测量干涉环的半径来确定薄透镜的曲率半径。
而角度测量是实验的核心环节之一，直接影响测量结果的精确度和准确性。
二、角度测量方法1. 望远镜法望远镜法是一种传统而常用的牛顿环实验角度测量方法。
它利用望远镜对干涉环的观察，通过调整镜筒转动的角度，使干涉环在镜筒水平方向移动一定距离，再用米尺测量移动的距离，从而计算出旋转的角度。
这种方法精度较低，主要是由于对人眼的观察和读数精度的限制。
2. 干涉图像处理随着计算机技术的进步，干涉图像处理方法被广泛应用于牛顿环实验中的角度测量中。
通过数字图像处理技术，可以将干涉图像转化为数字图像，然后使用图像处理软件进行测量和分析。
这种方法可以提高实验的准确性和可重复性。
3. 光电检测器法光电检测器法是一种利用光电传感器对干涉环信号进行测量的方法。
通过光电检测器检测干涉环的强度变化，进而得到角度信息。
这种方法具有高精度、高灵敏度和快速测量的特点，适用于需要高精度角度测量的实验。
4. 激光干涉仪法激光干涉仪法是一种高精度的角度测量方法。
它利用激光干涉的原理，通过测量干涉环的光程差来确定角度。
这种方法具有测量精度高、分辨率高、稳定性好的特点，在一些精密实验中得到广泛应用。
三、实验精度的影响因素除了选择合适的角度测量方法外，还有一些其他因素会影响牛顿环实验的精度。
1. 光源选择光源的选择对实验精度有很大影响。
一般情况下，使用单色光源（如氦氖激光器）可以减小干涉环的失真和形状畸变，提高测量结果的准确性。
2. 实验环境实验环境的稳定性对实验结果的精度也具有重要影响。
保持实验装置的稳定，避免振动和温度变化等因素的干扰，可以提高实验的准确性。
激光干涉仪测长原理典型的激光干涉仪由激光器L、偏振分光镜PBS、测量反射镜M、参考反射镜R、光电检测器D、检偏器P和三个λ/4波片Q1、Q2和Q3组成。
激光为线偏振光，经偏振分光镜分为E1和E2两线偏振光。
当两干涉臂中λ/4波片快轴(或慢轴)与X轴夹角相等且为45度时，两束光通过λ/4波片后均成为圆偏振光，反射后再次通过λ/4波片，又转换为线偏振光，但其振动方向相对原振动方向旋转了90度，且由于两干涉臂光程产生了相位差φ，根据公式：φ=2θ=φ=4πL/λ式中：λ为激光波长，干涉光路的作用是把位移L转变为合成光振动方向的旋转角θ，进而转换成光电信号的相位φ，信号处理器的作用就是测量出φ，从而计算出位移L。
垂直度的测量工具在一台机器施工实例：多轴系统双频激光干涉仪的工作原理双频激光干涉仪其双频激光测量系统由氦氖双频遥置激光干涉仪和电子实时分解系统所组成。
它具有以下优点：稳定性好，抗干扰能力强，可在较快的位移速度下测量较大的距离，使用范围广，使用方便，测量精度高。
基本原理：如图11-2所示，激光双频干涉仪的氦氖激光管，在外加直流轴向磁场的作用下，产生塞曼效应，将激光分成频率为f1和f2，旋向相反的两圆偏振光，经λ/4波片变为线偏振光。
调整λ/4玻片的旋转角度，使f l和f2的振动平面相互垂直，以互垂直，以作激光干涉图11-2 双频激光干涉仪的工作原理图1.激光管2.λ/4波片3. 参考分光镜4. 偏振分光棱境5. 基准锥体棱镜6.移动测量棱体7.10.12.检偏振镜8.9.11.光电管13.光电调制器仪的光源。
当两个线偏振光经过参考分光镜3时(见图11-2)，大部分则由偏振分光棱境4分成两束。
偏振面垂直入射面的f2全反射到与分光镜固定在一起的基准锥体棱镜上；偏振面在入射面内的f l则全部通过而射到移动测量棱体6上。
由这两个锥体棱镜反射回来的光束在偏振分光镜上合并，并在检偏振镜上混频。
当移动锥体棱镜时，由于多普勒效应，f1变成f1+△f，因而光电元件8所得到的信号是(f1+△f)-f2。
实验二 双频激光干涉实验一、 实验目的了解双频激光干涉测量原理，设计测量长度与角度的干涉系统，并且比较一般干涉测量与双频激光干涉测量的异同。
二、 实验原理1. 测长原理如图1所示：其中L1 为稳频的激光器，Mm 、Mr 为两个全反射组件，P1、P2 为检偏器，D1、D2 为光电探测 器。
Mm 固定在被测物体上。
输出激光含频差为f ∆的两正交线偏振光分量1f 、2f 。
输出光经分光镜 BS 后，一 部分光被反射，经检偏器 P 1, 两频率分量干涉产生拍频，该信号被光电探测器D1 接 收，形成参考信号 Sr 。
透射光经线性干涉仪后，1f 、2f 被分开， 1f 进入参考臂，2f 进入测量臂，由两角锥棱镜反射返回后，在线性干涉仪上会合，经检偏器 P2 后发生干 涉，光电探测器 D2 接收干涉信号，形成测量信号 Sm 。
此时如果测量镜以速度v 移动，则1f 的返回光频率发生变化，成为1D f f +∆,D f ∆为多普勒频差，1D f f +∆通过线性干涉仪与2f 的返回光会合，经检偏后，其拍频被光电 探测器 D2 接收，Sr ，Sm 经前置放大后进入计算机进行计数。
计算机对两路信号进行比较，计算其差值±D f ∆。
进而按下式计算动镜的速度ϑ和移动的距离得出所测的长度 L 。
设在测量中动镜的移动速度v （这里v 可以随时间变化），则由多普勒效应引起的频差变化为：122D v v f f c λ∆== (1-1) 式中：1f 激光频率，c 光速，λ波长，D f ∆为动镜移动时，由它反射回来的光频率 的变化量，也就是经计算机比较计算出来的两路信号的差值。
设动镜的移动距离为D ，时间为t 则：000()222t t t D D D vdt f dt f dt N λλλε==∆⋅=∆⋅=+⎰⎰⎰ (1-2)N ε+为测量过程中动镜下的条纹数（N 为整数部分，ε为小数部分）。
00()t tD D N f dt f dt ε+=∆⋅=∆⋅∑⎰ （1-3）所以，位移D 的计算公式为：()2D N λε=+ (1-4)2. 测角原理如图2所示：如图，基于正弦尺的原理，利用角度干涉仪和角度靶镜，双频激光干涉仪就可以进行角度测量。
激光干涉仪测长原理典型的激光干涉仪由激光器L、偏振分光镜PBS、测量反射镜M、参考反射镜R、光电检测器D、检偏器P和三个λ/4波片Q1、Q2和Q3组成。
激光为线偏振光，经偏振分光镜分为E1和E2两线偏振光。
当两干涉臂中λ/4波片快轴(或慢轴)与X轴夹角相等且为45度时，两束光通过λ/4波片后均成为圆偏振光，反射后再次通过λ/4波片，又转换为线偏振光，但其振动方向相对原振动方向旋转了90度，且由于两干涉臂光程产生了相位差φ，根据公式：φ=2θ=φ=4πL/λ式中：λ为激光波长，干涉光路的作用是把位移L转变为合成光振动方向的旋转角θ，进而转换成光电信号的相位φ，信号处理器的作用就是测量出φ，从而计算出位移L。
垂直度的测量工具在一台机器施工实例：多轴系统双频激光干涉仪的工作原理双频激光干涉仪其双频激光测量系统由氦氖双频遥置激光干涉仪和电子实时分解系统所组成。
它具有以下优点：稳定性好，抗干扰能力强，可在较快的位移速度下测量较大的距离，使用范围广，使用方便，测量精度高。
基本原理：如图11-2所示，激光双频干涉仪的氦氖激光管，在外加直流轴向磁场的作用下，产生塞曼效应，将激光分成频率为f1和f2，旋向相反的两圆偏振光，经λ/4波片变为线偏振光。
调整λ/4玻片的旋转角度，使f l和f2的振动平面相互垂直，以互垂直，以作激光干涉图11-2 双频激光干涉仪的工作原理图1.激光管2.λ/4波片3. 参考分光镜4. 偏振分光棱境5. 基准锥体棱镜6.移动测量棱体7.10.12.检偏振镜8.9.11.光电管13.光电调制器仪的光源。
当两个线偏振光经过参考分光镜3时(见图11-2)，大部分则由偏振分光棱境4分成两束。
偏振面垂直入射面的f2全反射到与分光镜固定在一起的基准锥体棱镜上；偏振面在入射面内的f l则全部通过而射到移动测量棱体6上。
由这两个锥体棱镜反射回来的光束在偏振分光镜上合并，并在检偏振镜上混频。
当移动锥体棱镜时，由于多普勒效应，f1变成f1+△f，因而光电元件8所得到的信号是(f1+△f)-f2。
激光干涉仪角度、垂直度、直线度、平面度测量原理激光干涉仪是一种利用光的干涉原理进行高精度测量的仪器。
以下是激光干涉仪在角度、垂直度、直线度和平面度测量中的原理：1.角度测量原理：当角度反射镜旋转或移动产生角摆时，两束反射光会有相对应的光程差产生。
激光干涉仪采集到该光程差的干涉信号，经过运算处理，即可得出对应的角度值。
这种技术主要应用于运动轴的角摆测量和转轴的旋转角度测量。
2.垂直度测量原理：垂直度测量是通过比较正交轴的直线度值从而确定正交轴的非直角度。
例如，三坐标测量机的垂直度误差可能由导轨磨损、事故造成导轨损坏、机器地基差、正交轴上两原点传感器未准直等因素造成。
垂直度误差将对机器的定位精度及插补能力产生直接影响。
SJ6000激光干涉仪以光波为载体，在动态测量软件的配合下，可实现三坐标测量机的垂直度检测分析。
3.直线度测量原理：通过检测光路与干涉镜和反射镜之间的横向位移，可以得到导轨相对于激光光路参考线的直线度误差。
这可以在水平面或垂直面上进行，取决于直线度干涉镜和反射镜的布置。
激光干涉仪的直线度测量组件包括LH2000激光测头、直线度光学镜组、直线度测量附件和LaserLC测量软件。
数据采集方法通常涉及使待测机床轴移动到若干个不同位置（或“目标”），然后测量直线度误差。
4.平面度测量原理：激光干涉仪中的一束光经过分束器分成两束光线，经过不同的光路后重合在屏幕上形成干涉条纹。
根据干涉条纹的形状和变化，可以获得被测物体表面的形状、位移和平面度等信息。
在测量平面度时，首先在被测试的表面上涂抹一层反光涂料，以便激光光线能够被反射回来形成干涉条纹。
然后将激光干涉仪垂直于被测表面，调整其位置和角度，使得激光光线能够正常照射到被测表面上。
通过观察和记录干涉条纹的图案，可以确定表面的平整度和精度。
请注意，这些测量原理都依赖于激光干涉技术，它利用光的干涉现象来测量物体的几何特性。
激光干涉仪具有高精度和高灵敏度的特点，因此在工业测量和质量控制等领域中得到了广泛应用。
SJ6000激光干涉仪产品采用美国进口高稳频氦氖激光器、激光双纵模热稳频技术、高精度环境补偿模块、几何参量干涉光路设计、高精度激光干涉信号处理系统、高性能计算机控制系统技术，实现各种参数的高精度测量。
通过激光热稳频控制技术，实现快速(约6分钟)、高精度(0.05ppm)、抗干扰能力强、长期稳定性好的激光频率输出，采用不同的光学镜组可以测量出线性、角度、直线度、平面度和垂直度等几何量，并且可以进行动态分析。
SJ6000激光干涉仪产品具有测量精度高、测量速度快、最高测速下分辨率高、测量范围大等优点。
通过与不同的光学组件结合，可以实现对直线度、垂直度、角度、平面度、平行度等多种几何精度的测量。
在相关软件的配合下，还可以对数控机床进行动态性能检测，可以进行机床振动测试与分析，滚珠丝杆的动态特性分析，驱动系统的响应特性分析，导轨的动态特性分析等，具有极高的精度和效率，为机床误差修正提供依据。
激光干涉仪角度测量方法
1.1.1. 角度测量构建
与线性测量原理一样，角度测量需要角度干涉镜和角度反射镜，并且角度反射镜和角度干涉镜必须有一个相对旋转。
相对旋转后，会导致角度测量的两束光的光程差发生变化，而光程差的变化会被SJ6000激光干涉仪探测器探测出来，由软件将线性位置的变化转换为角度的变化显示出来。
图 16-角度测量原理及测量构建
图 17-1水平轴俯仰角度测量样图图 17-2水平轴偏摆角度测量样图1.1.2. 角度测量的应用
1.1.
2.1. 小角度精密测量
激光干涉仪角度镜能实现±10°以内的角度精密测量。
图 18-小角度测量实例
1.1.
2.2. 准直平台/倾斜工作台的测量
由于角度镜组的不同安装方式，其测量结果代表不同方向的角度值。
您可以结合实际需要进行安装、测量。
图 19-水平方向角度测量
图 20-垂直方向角度测量
在垂直方向的角度测量中，角度反射镜记录下导轨在不同位置时的角度值，可由软件分析导轨的直线度信息，实现角度镜组测量直线度功能。
