继电器的触点容量选型标准主要包括以下几个方面：
1.额定电流：继电器的额定电流是指其触点所能承受的最大电流，一般以安培（A）为单位。
在选型时，应根据负载电流大小来确定继电器的额定电流，一般应略大于负载电流。
2.额定电压：继电器的额定电压是指其触点所能承受的最大电压，一般以伏特（V）为单位。
在选型时，应根据负载电压大小来确定继电器的额定电压，一般应略大于负载电压。
3.额定频率：继电器的额定频率是指其触点所能承受的最大频率，一般以赫兹（Hz）为单位。
在选型时，应根据负载频率大小来确定继电器的额定频率，一般应略大于负载频率。
4.触点形式：继电器的触点形式包括常开触点和常闭触点两种。
在选型时，应根据实际使用需要来选择触点形式。
5.工作环境：继电器的工作环境包括温度、湿度、振动等因素。
在选型时，应根据实际工作环境来选择合适的继电器。
6.质量可靠性：继电器的质量可靠性是指其长期稳定运行的能力。
在选型时，应选择质量可靠、信誉度高的品牌和产品。
总之，继电器的触点容量选型应根据负载电流、负载电压、负载频率、触点形式、工作环境和质量可靠性等因素进行综合考虑，以确保继电器能够正常、可靠地工作。
继电器的选型范文
请自行搜集资料
一、继电器的选择
1、要选择的继电器类型
继电器分为AC继电器、DC继电器和特殊用途继电器，其中AC继电器有脉冲式继电器、定时式继电器、半波式继电器、专用继电器、分合式继电器、滑动式继电器等，DC继电器有直流延时继电器、直流电动继电器，特殊用途继电器有电磁互锁继电器、磁控继电器、光电耦合继电器、气动继电器和真空继电器等。
2、继电器的动作电压和电流
继电器的动作电压是指继电器正常情况下需要接收到的外界电压，是继电器正常工作的前提，一般情况下可以接受AC电源或DC电源，动作电压应符合继电器产品的规定。
继电器的动作电流是指继电器在动作后，需要切换的负载电流，它决定了继电器的负载能力，一般情况下，动作电流应符合继电器的规定，因为超过额定动作电流时，继电器会损坏。
二、继电器的选择原则
1、要考虑继电器的额定动作电压和电流，确定继电器的动作电压和电流范围。
2、要根据继电器的工作用途，选择适合的类型，考虑继电器的电压等级和电流等级。

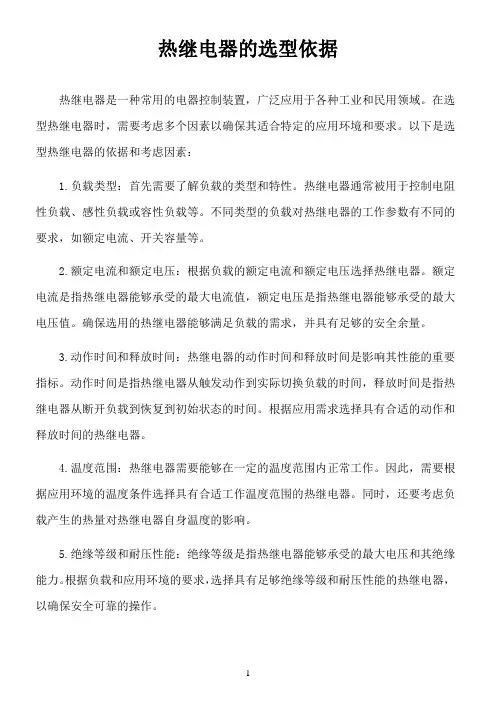

热继电器的选型依据热继电器是一种常用的电器控制装置，广泛应用于各种工业和民用领域。
在选型热继电器时，需要考虑多个因素以确保其适合特定的应用环境和要求。
以下是选型热继电器的依据和考虑因素：1.负载类型：首先需要了解负载的类型和特性。
热继电器通常被用于控制电阻性负载、感性负载或容性负载等。
不同类型的负载对热继电器的工作参数有不同的要求，如额定电流、开关容量等。
2.额定电流和额定电压：根据负载的额定电流和额定电压选择热继电器。
额定电流是指热继电器能够承受的最大电流值，额定电压是指热继电器能够承受的最大电压值。
确保选用的热继电器能够满足负载的需求，并具有足够的安全余量。
3.动作时间和释放时间：热继电器的动作时间和释放时间是影响其性能的重要指标。
动作时间是指热继电器从触发动作到实际切换负载的时间，释放时间是指热继电器从断开负载到恢复到初始状态的时间。
根据应用需求选择具有合适的动作和释放时间的热继电器。
4.温度范围：热继电器需要能够在一定的温度范围内正常工作。
因此，需要根据应用环境的温度条件选择具有合适工作温度范围的热继电器。
同时，还要考虑负载产生的热量对热继电器自身温度的影响。
5.绝缘等级和耐压性能：绝缘等级是指热继电器能够承受的最大电压和其绝缘能力。
根据负载和应用环境的要求，选择具有足够绝缘等级和耐压性能的热继电器，以确保安全可靠的操作。
6.寿命和可靠性：热继电器的寿命和可靠性是考虑的重要因素之一。
根据应用场景和使用要求，选择具有较长寿命和高可靠性的热继电器，以减少故障率和维护成本。
7.尺寸和安装方式：根据应用的空间限制和安装要求，选择适合尺寸和安装方式的热继电器。
热继电器有不同的外形和安装方式，如插入式、固定式等，需要根据具体需求进行选择。
8.附加功能和特殊需求：一些热继电器可能具有附加功能，如过载保护、故障诊断、远程控制等。
根据特殊需求选择具备相应附加功能的热继电器，以满足特定应用的要求。
总结起来，选型热继电器时需要考虑负载类型、额定电流和电压、动作时间和释放时间、温度范围、绝缘等级和耐压性能、寿命和可靠性、尺寸和安装方式，以及附加功能和特殊需求。
继电器的选型和应用(一)
继电器是一种常用的电子器件，广泛应用于许多电路中。
选用合适的
继电器对电路的稳定性和可靠性有很大影响。
下面将介绍继电器的选
型和应用。
一、继电器的选型
1.电流大小：继电器的最大电流应比负载的额定电流大，通常选择标
称电流的1.2-1.5倍。
2.电压等级：继电器的额定电压应大于电路系统的峰值电压。
同时，
也要考虑电路中存在的干扰电压和过电压等问题。
3.触点形式：继电器的触点形式有常开、常闭和交流触点等，根据需
要选择不同的触点形式。
4.接口类型：继电器的接口形式分为直插式、插座式和PCB焊接式等，需要根据电路的连接方式来选择合适的接口类型。
5.可靠性：在选择继电器时，需要考虑到其寿命、接触抗擦性能、温
度范围和抗震动能力等，以保证继电器的长期稳定运行。
二、继电器的应用
1.电力系统中，用于继电保护和线路控制等。
2.电子设备中，用于控制和开关电路中的信号。
3.自动化控制系统中，用来控制和开关电机、电磁阀等负载。
4.家电中，用于控制电器的开关和计时等功能。
5.安防系统中，用于控制门禁、闸机等设备。
需要注意的是，继电器在使用时应注意其工作环境温度和湿度的影响，防止过电压和过流的损坏以及触点的氧化和烧结等问题。
合理选用继
电器并正确使用，可以提高电路系统的可靠性和稳定性。
总之，继电器的选型和应用需要综合考虑电路的实际情况，选择合适的规格和型号，以确保电路的稳定性和可靠性。

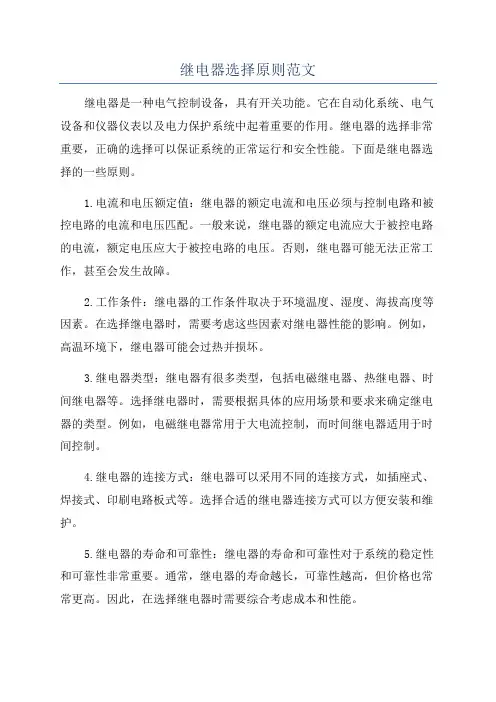

继电器选型原则
继电器选型原则主要包括以下几点：
1.负载电流和电压：根据被控负载的电流和电压要求，选择能
够承受该负载特性的继电器。
继电器的额定电流和电压应大于或等于被控负载的相应值。
2.工作方式：根据被控负载的工作特性和要求，选择适合的继
电器工作方式，如常开、常闭或换相继电器。
3.响应时间：根据实际应用需求，选择继电器的响应时间，使
其能够及时响应并切断或通断电路。
4.继电器类型：根据被控负载的特性，选择合适的继电器类型，如电磁继电器、固态继电器、电子继电器等。
5.继电器寿命：考虑继电器的使用寿命，选择具有较长使用寿
命的继电器，以确保系统的可靠性和稳定性。
6.环境要求：考虑继电器工作环境的温度、湿度、震动等因素，选择能够适应该环境的继电器。
7.尺寸和安装方式：根据应用场景和空间要求，选择尺寸适宜
且符合接线要求的继电器，并选择适合的安装方式，如插座式、焊接式或固定式等。
8.价格和供应周期：综合考虑继电器的价格和供应周期，选择
性价比较高的继电器产品。
综合以上原则进行继电器选型，能够满足被控负载的要求，并确保系统的可靠性和稳定性。

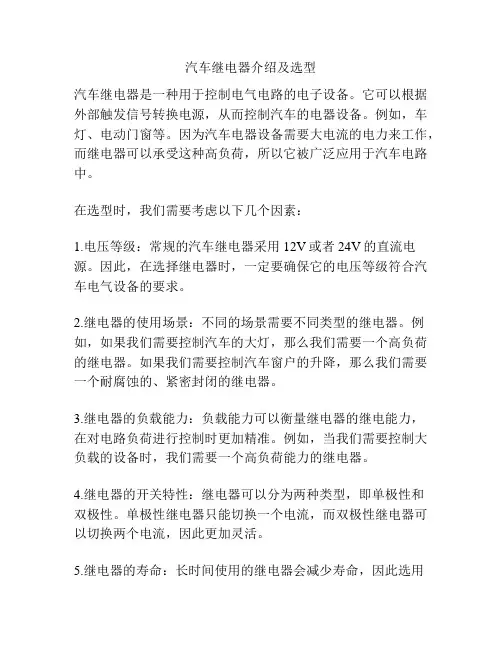

汽车继电器介绍及选型汽车继电器是一种用于控制电气电路的电子设备。
它可以根据外部触发信号转换电源，从而控制汽车的电器设备。
例如，车灯、电动门窗等。
因为汽车电器设备需要大电流的电力来工作，而继电器可以承受这种高负荷，所以它被广泛应用于汽车电路中。
在选型时，我们需要考虑以下几个因素：1.电压等级：常规的汽车继电器采用12V或者24V的直流电源。
因此，在选择继电器时，一定要确保它的电压等级符合汽车电气设备的要求。
2.继电器的使用场景：不同的场景需要不同类型的继电器。
例如，如果我们需要控制汽车的大灯，那么我们需要一个高负荷的继电器。
如果我们需要控制汽车窗户的升降，那么我们需要一个耐腐蚀的、紧密封闭的继电器。
3.继电器的负载能力：负载能力可以衡量继电器的继电能力，在对电路负荷进行控制时更加精准。
例如，当我们需要控制大负载的设备时，我们需要一个高负荷能力的继电器。
4.继电器的开关特性：继电器可以分为两种类型，即单极性和双极性。
单极性继电器只能切换一个电流，而双极性继电器可以切换两个电流，因此更加灵活。
5.继电器的寿命：长时间使用的继电器会减少寿命，因此选用寿命长的继电器可以减少更换的频率。
总之，在选择汽车继电器时，需要考虑多个因素。
我们需要对电子设备进行详细的分析和调查，并选择适合我们的场景和操作要求的继电器。
同时，我们需要考虑继电器的性能和质量，以确保安全和稳定性。
除了以上提到的因素，还有一些其他因素也需要考虑。
1.继电器的失效模式：继电器可能会出现常闭、常开失灵等失效模式。
我们需要确保选择的继电器具有正确的失效模式，以确保其操作的安全和有效性。
2.继电器的大小和形状：继电器的大小、形状和布局在汽车电路设计中是非常重要的。
我们需要选择适合我们汽车电路布线的继电器。
3.工作环境：继电器的工作环境的温度、湿度、振动等因素也会影响继电器的性能和寿命。
考虑到汽车通常在复杂的工作环境下运行，我们需要选择能够耐受这些恶劣环境的继电器。
继电器选型及注意事项1. 继电器的基本概念继电器是一种电控制设备，通过电磁吸合和断开触点来实现电路的开关。
它可以放大信号、隔离高低压、进行多路切换等功能，被广泛应用于自动控制系统中。
2. 继电器的选型要点在选择继电器时，需要考虑以下几个要点：2.1 电流和电压要求根据所控制的负载电流和电压需求，选择适当的继电器型号。
通常继电器会有两个额定值：触点额定负载和线圈额定电流。
2.2 开关容量开关容量是指继电器能够承受的最大负载能力。
根据实际负载需求，选择具有足够开关容量的继电器。
2.3 动作时间和释放时间动作时间是指继电器从加入激励信号到触点完全吸合所需要的时间；释放时间是指继电器从断开激励信号到触点完全断开所需要的时间。
根据实际应用需求，选择具有合适动作时间和释放时间的继电器。
2.4 绝缘强度继电器的绝缘强度是指在额定工作电压下，触点和线圈之间以及触点之间的绝缘能力。
根据实际工作环境和安全要求，选择具有足够绝缘强度的继电器。
2.5 寿命和可靠性寿命是指继电器在额定负载下能够正常工作的时间。
可靠性是指继电器在长期使用中不会出现故障的能力。
根据实际需求，选择具有较长寿命和高可靠性的继电器。
3. 继电器选型注意事项在进行继电器选型时，还需要注意以下几个方面：3.1 环境适应性根据实际工作环境，选择具有良好环境适应性的继电器。
在高温或潮湿环境下工作的场合，选择具有防尘、防水等特性的继电器。
3.2 安装方式根据实际安装要求，选择合适的安装方式。
常见的安装方式包括插座式、焊接式、导轨式等。
确保选用的继电器与所需安装方式相匹配。
3.3 接线方式根据实际接线需求，选择合适的接线方式。
常见的接线方式包括插座式、螺钉式、端子式等。
确保选用的继电器与所需接线方式相匹配。
3.4 抗干扰能力在一些特殊环境中，如强电磁干扰、电压波动较大等情况下，需要选择具有较强抗干扰能力的继电器，以保证系统的稳定性和可靠性。
3.5 成本考虑在选型过程中，除了满足技术要求外，还需要考虑成本因素。
继电器的选型范文1.负载电流和负载电压：负载电流是指通过继电器触点流过的电流，负载电压是指继电器能够承受的最大电压。
在选型时，需要根据实际应用中的负载电流和负载电压来选择对应的继电器规格，以确保继电器能够正常工作。
2.触点类型：继电器的触点分为常开触点、常闭触点和转换触点。
常开触点在不加电时处于闭合状态，当继电器加电后触点打开；常闭触点在不加电时处于打开状态，当继电器加电后触点闭合；转换触点在不加电时处于一种状态，当继电器加电后触点从该状态转换到另一种状态。
根据实际需求选择对应的触点类型。
3.继电器尺寸：继电器的尺寸影响其安装的便利性和占用空间。
根据装配的空间限制和接线的便利性来选择适当的继电器尺寸。
4.电气寿命：电气寿命是指继电器在正常工作条件下能够可靠地开关指定次数的能力。
根据需要选择电气寿命较长的继电器，以提高系统的可靠性和稳定性。
5.工作温度：继电器在不同的工作温度下表现出不同的性能特点，因此需要根据实际工作环境的温度范围来选择能够适应的继电器，以确保其正常工作。
6.环境条件：继电器的工作环境条件包括湿度、震动、腐蚀性气体等因素。
根据实际工作环境的要求来选择具有相应防护等级和耐环境性的继电器。
在进行继电器选型时，还可以参考以下几个方面的指标：1.响应时间：继电器的响应时间是指在输入信号发生变化后，继电器能够做出响应的时间。
响应时间越短，继电器的动作越迅速。
2.敏感性：继电器的敏感性描述了继电器对触发信号的响应程度。
敏感性越高，继电器对较小的输入信号变化能够做出较大的响应。
3.稳态电阻：稳态电阻是指继电器在动作状态下的触点电阻。
稳态电阻越小，继电器的能耗越低。
4.绝缘电阻：绝缘电阻是指继电器在关闭状态下，触点与继电器绝缘层之间的电阻。
绝缘电阻越大，继电器的绝缘性能越好。
5.电压降：电压降是指继电器在工作时，从输入电源到输出负载之间的电压降。
电压降越小，继电器的输出电压更稳定。
在选型时，可以参考继电器厂家提供的产品规格书和技术参数表，仔细比较各个型号之间的性能指标，从而选择适合自己实际需求的继电器。
继电器选型指南
在选择继电器时为了能够准确使用，你必须了解你所需的条件,并且懂得如何选择适用的继电器，在某些时候继电器的接点、线圈和环境条件是非常重要的。
下列整理出的参考特性和注意事项有助于选择合适的继电器。
如何选择合适的继电器重点如下：
(A)线圈部分的考虑
1、线圈电压是DC还是AC?
2、所供电压的波形
3、砺磁方法和电流
特殊砺磁电流的必要性
4、线圈阻抗
动作和开放电压
5、动作和开放时间
(B)接点部分的考虑
1、接点形式和接点组数
2、接点负载
是AC还是DC?阻性还是感性、容性或综合的？是否有反电动势或冲击电流存在？
3、接点负载水平
电流大小及电流负载是否接通？
4、动作切换频率
5、对电寿命动作次数的要求
(C)环境
1、环境温度和湿度的范围
2、大气环境
3、振动和冲击
(D)绝缘
1、耐压强度
2、绝缘电阻(E)安装
1、外部尺寸
2、端子安装和焊接
3、安装方法
(F)其它
1、安全标准和其它标准是否有要求
2、是否存在特殊特性或条件。
星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。
所以电路中三个接触器额定电流规格可以小于满压启动时的数值。
根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。
没有230A的接触器，所以选择CJ20—250A的接触器。
封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。
空气开关可以选择400A的塑料外壳式断路器。
在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。
各人观点。
断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。
P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。
断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。
电流互感器配用200/5，主电源断路器可选(1.1-1.5)In=165-225A的空气开关,交流接触器的整定电流=电动机额定电流,故选CJ10-150,CJT1-150等等三、额定功率37千瓦电压380V的电机如何选择导线、断路器、电流互感器、电流表、交流接触器1）3*35+1*25导线100A空开200比5电流互感器200A电流表100A接触器2）37KW三相380V电机：断路器100A/3P、交流接触器50A、50A、32A（星三角启动）、电流互感器100/5、电流表100A，进线用25平方电缆，控制柜内用线为16平方；四、额定功率是30KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?30kW, 额定电流约60A(大概是2Pe=2*30），那么电流互感器选150/5（LMZ1-0.5 150/5)电流表量程为150的即可(42L1 150/5)，(电动机的启动电流很大互感器和电流表不宜选太小的）断路器选100A的（DZ20-100/3300)，交流接触器选100A的(CJ20-100)。
热继电器选JR20-100的。
五、额定功率2.2千瓦电压380V的电机如何选择导线、断路器、电流互感器、电流表、交流器？2.2KW三相380V电机：断路器5A/3P、交流接触器10A、不用电流互感器，用直接型的电流表，进线2.5平方。
断路器安全负载电流计算公式电气自动化2010-05-12 17:26:51 阅读424 评论1 字号：大中小订阅断路器作为最基本的电气保护开关元件，其用途非常广泛，社会保有量巨大，在现代生产和生活中已经成为最重要、最常用、最基本的保护电器，因此，保证断路器能可靠保护线路和负载的安全就显得尤为重要。
长期以来一直没有一个确切的断路器负载电流的安全选择数据和计算公式，国家标准GB14048.2断路器是针对断路器的额定电流所制定的检验标准。
什么条件下的负载电流在断路器的安全保护范围之内，对于专业技术人员来说是比较繁琐的计算问题，而对于非专业技术人员和操作者更是非常困难的问题。
在国内外的相关技术文献中也很难找到相应的计算公式，也没有相关的经验数据可提供。
因此，人们设计或选择、使用断路器时都是根据预期的最大负载电流来选择断路器的额定电流，或根据短路分断能力来选择断路器的额定电流，甚至有人为了避免的频繁跳闸现象，把断路器的额定电流选得很大，或者把可调脱扣器的整定电流调得很高，远远高出预期的最大负载电流。
导致很多场合的断路器从设计到使用当中根本就不在安全保护线路和负载的范围之内，确切地说：该断路器根本就没有给线路和负载提供任何保护。
线路和负载处于无保护状态下，当线路或负载出现过载、短路故障时，不可避免的将发生事故和火灾，甚至造成重大财产损失的人员伤亡。
由于人们在选择断路器的额定电流或整定可调脱扣器的断路器的额定电流时，一直没有可量化的确切电流范围，没有可供准确计算断路器安全负载电流的计算公式，以至造成很多人认为只要安装了断路器就能保护线路和负载的安全了，甚至很多行业内的专业人员也有如此认识，造成实际额定负载电流不在断路器的安全保护范围之内，失去非常重要的保护功能，甚至造成重大的技术失误和后患。
笔者通过总结多年实践工作经验和分析、实验，参照国家断路器标准GB14048.2及国际标准idt IEC 60947-2:1997断路器之规定，，归纳整理出可供准确计算断路器安全负载电流的计算公式，通常只要按公式计算出最低保护极限负载电流，按此公式计算结果选择或整定断路器的额定电流，就可以起到安全保护线路和负载了。
断路器的最高极限电流一般不超过断路器的额定电流都能满足要求。
1、反时限过载保护特性根据国家断路器标准GB14048.2规定，配电保护型断路器反时限过载保护断开特性约定不动作电流为额定电流或整定电流的1.05倍，约定动作电流为额定电流或整定电流的1.3倍。
配电保护型断路器的反时限断开特性（见下表）表为配电保护型断路器的反时限断开特性导出的断路器反时限过载保护安全负载电流计算公式如下：最低极限负载电流为大于：约定不动作电流除以约定动作电流、再乘以断路器的额定电流，即1.3IL＞1.05Ir ；IL＞1.05/1.3Ir；即IL＞0.81Ir最高极限负载电流为：断路器的约定不动作电流，即≤1.05Ir注：因为如果大于断路器的约定不动作电流，则反时限保护将开始起控，最终完成脱扣动作。
根据以上的断路器的反时限过载保护特性可以计算出最低极限电流IL为：约定不动作电流除以约定动作电流，再乘以断路器的额定电流Ir。
断开特性的约定不动作电流比约定动作电流，反应了约定不动作电流占约定动作电流的比例，该比例即为脱扣动作的最低极限范围，再乘以作为标尺的断路器额定电流Ir，即得到该断路器的最低极限脱扣动作电流IL，负载设备的额定电流只有大于断路器的最低极限脱扣动作电流IL，断路器才具有保护线路和负载的相应保护性能。
即1.3IL＞1.05Ir ；IL＞1.05/1.3Ir；即IL＞0.81Ir也就是说：当负载设备的额定电流小于断路器额定电流的81%以下时，断路器已经失去对该负载设备的正常过载保护功能。
因为此时即使这个负载设备的实际电流已经超过其额定电流IL的1.3倍，却仍未达到或超过断路器额定电流或整定电流的1.05倍，断路器仍处于约定不脱扣电流的范围内，因此，断路器不会进入脱扣保护状态。
式中：Ir为断路器额定电流，IL为线路或电气设备的额定电流例如：一台额定电流为100A的断路器，根据公式IL＞1.05/1.3Ir计算得到负载设备的最低极限电流为81A，而要使断路器脱扣保护动作，其最低脱扣动作电流为大于额定电流100A的1.05倍，即105A。
以下验算负载设备的最低极限电流81A的1.3倍Ir是否大于105A，81A×1.3=105.3A，刚好大于断路器脱扣保护动作的最低极限电流105A。
2、定时限短路保护特性对于断路器的定时限短路保护断开特性根据国家标准GB14048.2第8.3.3.1.2条规定短路条件下的断开短路脱扣器（见4.7.1）的动作应在脱扣器短路整定电流的80％和120％下进行验证。
当试验电流等于短路整定电流的80％时，脱扣器应不动作，当试验电流等于短路整定电流的120％时，脱扣器应动作：——对于瞬时脱扣器，应在0.2 s内动作；——对于定时限脱扣器，应在等于制造厂规定的延时时间的2倍的时间间隔内动作。
此外，定时限脱扣器应符合8.3.3.1.4的要求。
导出的断路器定时限短路保护安全负载电流计算公式如下：最低极限负载电流为大于、等于：约定不动作电流除以约定动作电流、再乘以断路器的额定电流，即IL＞0.8n/1.2nIr；IL＞0.8/1.2Ir；IL＞2/3Ir；IL＞67%Ir最高极限负载电流为：小于断路器的约定动作电流，即＜1.2Ir注：因为如果等于或大于断路器的约定动作电流，则定时限保护将立即起控，完成脱扣动作。
式中：n为整定电流的倍数，Ir为断路器的额定电流，nIr为整定电流，通常为Ir的整数倍，一般取2，4，6，8，10，12，20……，IL为线路或负载设备的额定电流。
例如：一台额定电流为1,000A的断路器，根据公式IL＞0.8/1.2Ir计算得到负载设备的最低极限电流为667A，而要使断路器脱扣保护动作，其最低脱扣动作电流为大于额定电流的1,000A的0.8倍，即800A。
以下验算负载设备的最低极限电流667A的1.2倍Ir是否大于800A，667A×1.2=800.4A，大于断路器脱扣保护动作的最低极限电流800A。
即当负载设备的额定电流小于断路器额定电流的67%时，断路器已经失去对该负载设备的短路保护能力。
因为此时即使这个负载设备的实际电流已经超过其额定电流IL的过电流倍数，断路器仍处于约定不动作电流的范围内，因此，断路器不会进入脱扣保护状态，此时的断路器仅有开关功能，而没有保护功能，这对输电线路和用电设备的安全是极其危险的！无论是反时限过载保护特性，还是定时限短路保护特性，在最低极限负载电流和最高极限负载电流之间，就是断路器的安全负载电流范围，也就是安全保护区。
3 断路器的保护范围和保护特性（见下图）负载设备的最低极限额定电流等于断路器的约定不动作电流比较约定动作电流，再乘以断路器的额定电流，也就是负载设备的最低极限额定电流=断路器的约定不动作电流/约定动作电流×额定电流。
