导线选择的原则

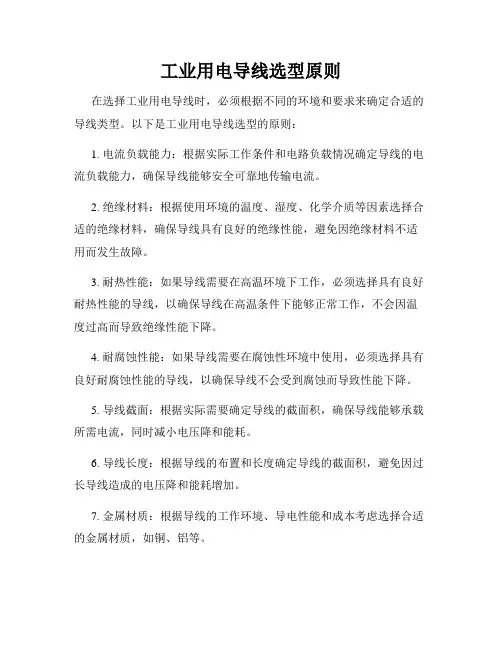

工业用电导线选型原则
在选择工业用电导线时，必须根据不同的环境和要求来确定合适的导线类型。

以下是工业用电导线选型的原则：
1. 电流负载能力：根据实际工作条件和电路负载情况确定导线的电流负载能力，确保导线能够安全可靠地传输电流。

2. 绝缘材料：根据使用环境的温度、湿度、化学介质等因素选择合适的绝缘材料，确保导线具有良好的绝缘性能，避免因绝缘材料不适用而发生故障。

3. 耐热性能：如果导线需要在高温环境下工作，必须选择具有良好耐热性能的导线，以确保导线在高温条件下能够正常工作，不会因温度过高而导致绝缘性能下降。

4. 耐腐蚀性能：如果导线需要在腐蚀性环境中使用，必须选择具有良好耐腐蚀性能的导线，以确保导线不会受到腐蚀而导致性能下降。

5. 导线截面：根据实际需要确定导线的截面积，确保导线能够承载所需电流，同时减小电压降和能耗。

6. 导线长度：根据导线的布置和长度确定导线的截面积，避免因过长导线造成的电压降和能耗增加。

7. 金属材质：根据导线的工作环境、导电性能和成本考虑选择合适的金属材质，如铜、铝等。

8. 其他特殊要求：根据实际需求考虑导线的抗拉性能、挠曲性能、抗火性能等其他特殊要求。

综上所述，工业用电导线选型需要根据具体情况综合考虑，选择合适的导线类型，以保证电气设备的安全运行和可靠性。

架空输电线路中导线的选型1、导线的选型原则送电线路的导线和地线长期在旷野、山区或湖海边缘运行，需要经常耐受风、冰等外荷载的作用，气温的剧烈变化以及化学气体等的侵袭，同时受国家资源和线路造价等因素的限制。

因此，在设计中特别是大跨越地段，对电线的材质、结构等必须慎重选取。

选定电线的材质、结构一般应考虑以下原则：⑴导线材料应具有较高的导电率。

但考虑国家资源情况，一般不应采用铜线。

⑵导线和地线应具有较高的机械强度和耐振性能。

⑶导线和地线应具有一定的耐化学腐蚀，抗氧化能力。

⑷选择电线材质和结构时，除满足传输容量外还应保证线路的造价经济和技术合理。

2、导线截面的选择架空送电线路导线截面一般按经济电流密度来选择，并应根据事故情况下的发热条件、电压损耗、机械强度和电晕进行校验。

必要时，通过技术经济比较确定；但对110KV及以下线路，电晕往往不成为选择导线截面的决定因素。

大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。

1）按经济电流密度选择导线截面按经济电流密度选择导线截面所用的输送容量，应考虑线路投入运行后5～10年电力系统的发展规划，在计算中必须采用正常进行方式下经常重复出现的最大负荷。

但在系统还不明确的情况下，应注意勿使导线截面选的过小。

导线截面的计算公式为式中S——导线截面mm2P ——输送容量kwU e ——线路额度电压kvJ ——经济电流密度A/ mm 2cos φ—功率因素经济电流密度可以在《导体和电器选择设计技术规定DLT 5222-2005》选择经济电流密度中查取。

2）按电晕条件校验导线截面随着我国运行电压不断升高，导线、绝缘子及金具发生电晕和放电概率增加， 220KV 及以上电压线路的导线截面，电晕条件往往起主要作用。

导线产生电晕会带来两个不良后果：①增加了送电线路的电能损失；②对无线电通信和载波通信产生干扰。

关于电晕损失，若直接计算出送电线路的电晕损失，其优点是数量概念很清楚，缺点是计算繁琐。

如何选择导线截面，选择导线截面的四项原则在进行电线电缆的布线时，选择适当的导线截面可以保证电气设备的正常运行和安全性。

如何选择导线截面呢？以下是选择导线截面的四项原则。

一、电流负载：导线截面应根据电路中所能承受的最大电流负载来选择。

电流负载过大会使导线过热，甚至引起火灾，而电流负载过小则会导致电气设备无法正常工作。

因此，要根据电路的负载电流来合理选择导线截面。

二、电压降：导线在传输电能时会有电阻，导致电压降低。

为保证电气设备正常工作，导线的电压降不能超过一定的限制。

根据电路的长度和电流负载，可以计算出导线的电压降，然后根据实际情况选择导线截面。

三、环境因素：电线电缆的使用环境也会影响导线截面的选择。

如果在潮湿的环境中使用，应选择耐潮性能好的导线；如果在高温环境中使用，应选择耐高温性能好的导线。

四、经济性：在满足上述三项原则的前提下，还应考虑经济性。

通常情况下，导线截面越大，成本也越高。

因此，在保证电气设备正常工作和安全性的前提下，应尽量选择经济实用的导线截面。

以上是选择导线截面的四项原则，选择适当的导线截面可以保证电气设备的正常运行和安全性。

在进行电线电缆的布线时，应结合实际情况综合考虑以上原则，选择合适的导线截面。

- 1 -。

选择导线的三个原则：
1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。

2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。

3)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。

导线的安全载流量？
为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；
距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；
如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

经济电流密度，计算比较复杂，一般是直接采用国家标准：
年最大负荷小时数3000以内
铝电缆1.92A/mm2铜电缆2.5A/mm2,
3000~5000
铝电缆1.73A/mm2 铜电缆2.25A/mm2,
5000以上铝电缆1.54A/mm2 铜电缆2.00A/mm2,
架空线
3000以内的
铝1.65A/mm2 铜3.00A/mm2,
3000~5000 铝1.15A/mm 2铜2.50A/mm2,
5000以上铝0.90A/mm2 铜1.75A/mm2,。

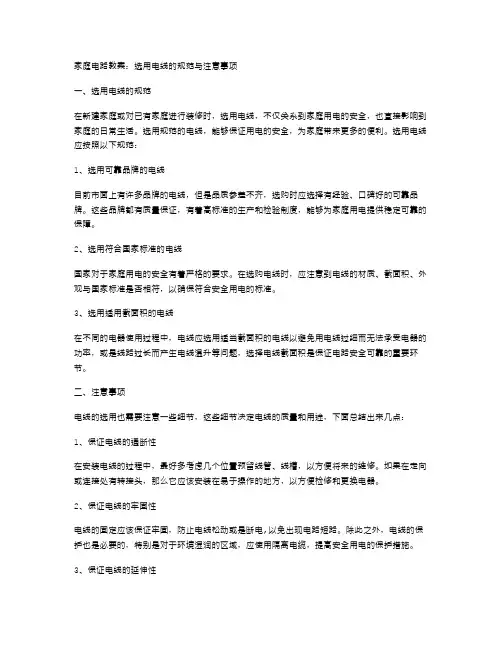

家庭电路教案：选用电线的规范与注意事项一、选用电线的规范在新建家庭或对已有家庭进行装修时，选用电线，不仅关系到家庭用电的安全，也直接影响到家庭的日常生活。

选用规范的电线，能够保证用电的安全，为家庭带来更多的便利。

选用电线应按照以下规范：1、选用可靠品牌的电线目前市面上有许多品牌的电线，但是品质参差不齐，选购时应选择有经验、口碑好的可靠品牌。

这些品牌都有质量保证，有着高标准的生产和检验制度，能够为家庭用电提供稳定可靠的保障。

2、选用符合国家标准的电线国家对于家庭用电的安全有着严格的要求。

在选购电线时，应注意到电线的材质、截面积、外观与国家标准是否相符，以确保符合安全用电的标准。

3、选用适用截面积的电线在不同的电器使用过程中，电线应选用适当截面积的电线以避免用电线过细而无法承受电器的功率，或是线路过长而产生电线温升等问题，选择电线截面积是保证电路安全可靠的重要环节。

二、注意事项电线的选用也需要注意一些细节，这些细节决定电线的质量和用途，下面总结出来几点：1、保证电线的通断性在安装电线的过程中，最好多考虑几个位置预留线管、线槽，以方便将来的维修。

如果在走向或连接处有转接头，那么它应该安装在易于操作的地方，以方便检修和更换电器。

2、保证电线的牢固性电线的固定应该保证牢固，防止电线松动或是断电,以免出现电路短路。

除此之外，电线的保护也是必要的，特别是对于环境湿润的区域，应使用隔离电缆，提高安全用电的保护措施。

3、保证电线的延伸性电线在使用前就要进行拉伸测试，确保使用时能够有所延伸而不会破裂。

在施工时需注意不要拉扯电线，以免影响电线的品质，损害家庭电路安全。

选用规范的电线、注意电线的细节问题，能够为家庭用电提供安全、可靠的保障。

选择正确的电线，不仅使家庭电路更加安全，更能够为家庭带来更多的方便和舒适。

因此，在选购电线时，一定要牢记规范、细节等原则，为家庭安全幸福保驾护航。

电线电缆选用根本原则一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格（导体截面）的选择。

1.电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及平安性；例如，依据用途的不同，可选用电力电缆、架空绝缘电缆、操纵电缆等；依据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；依据平安性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

2.电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

依据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按同意电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和同意电压损失；而高压架空线路，还应验算其机械强度。

假设用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表说明：1.同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

2.本表计算容量是以三相380V、Cos申=0.85为基准，假设单相220V、Cos申=0.85，容量则应x1/3o3.当环境温度较高或采纳明敷方法等，其平安载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2〜3个规格。

4.本表聚氯乙烯绝缘电线按单根架空敷设方法计算，假设为穿管或多根敷设，则应选用大2〜3个规格。

5以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

二、电线电缆的使用特性产品使用特性详见具体产品目录。

三、电线电缆的运输和保管1.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5°C左右及以下），扔、摔电缆将有可能导致绝缘、护套开裂。

电路中的导线的选择与使用导线是电路中的重要组成部分，它承担着电流的传输任务。

正确选择和使用导线对于电路的性能和安全都至关重要。

本文将介绍电路中导线的选择原则和使用注意事项。

一、导线选择原则1. 导线材料选择：常见的导线材料有铜和铝。

铜导线具有优良的导电性能和良好的导热性能，适用于大部分低压和中压电路。

铝导线则比铜导线成本更低，适用于一些低压场合。

在选择导线时应根据具体情况综合考虑。

2. 导线截面选择：导线的截面决定了其通过电流的能力。

一般情况下，导线截面越大，承载电流能力越强。

选择导线截面应根据电路负载电流、长度和电流密度等因素计算。

避免截面过小导致电流超载、发热过大。

3. 导线绝缘材料选择：导线绝缘材料的选择应考虑其绝缘性能和耐热性能。

常见的导线绝缘材料有PVC、PE、XLPE等。

根据环境温度、导线所处位置以及使用要求等，选择合适的绝缘材料。

二、导线使用注意事项1. 导线敷设：导线敷设时应注意避免与其他金属材料直接接触，并与其他电源线、信号线等分开敷设，避免干扰和短路。

导线应尽量保持平直、整齐并固定牢固，减少机械损伤和振动引起的松动。

2. 导线接头：导线接头应牢固可靠，接触电阻小，保证电流传输的稳定性和可靠性。

在连接导线时，应清除导线表面氧化层，使用合适的导线连接器进行连接，并进行良好的防潮措施。

3. 导线长度：导线长度对电路的性能有一定影响。

过长的导线会引起电压降低和损耗，因此应尽量控制导线长度，适当选择更粗的截面以减小电阻。

在设计电路时，应合理规划导线长度，避免过长或过短的情况。

4. 导线绝缘破损：定期检查导线绝缘是否破损，避免导线裸露导致触电和短路等安全隐患。

如果发现导线绝缘破损，应及时更换或修复，确保电路正常运行和使用安全。

总结：合理选择导线材料和截面，注意导线绝缘材料的选择，合理敷设和连接导线，控制导线长度，并定期检查导线绝缘状态，都是确保电路性能和安全的重要步骤。

在电路设计和维护中，对导线的选择与使用要给予充分的重视。

导线选择的要求与原则
说起这导线选择，那可不是随便拿根线就行的哈，得讲究些门道和原则。

首先，安全第一，这是咱四川人做事的底线。

你得看线子能不能承受得了那电流，别到时候电流大了，“嘭”一声，整个儿烧了，那可就麻烦了。

所以，得根据电路里头的电流大小，选个合适粗细的导线，就像挑担子，轻重要合适，不然累垮了可咋整？
再者，温度也是要考虑的。

导线工作起来会发热，得选个能耐高温的，不然热得跟火炭似的，不光自己遭不住，还可能把旁边的邻居也给“烤”了。

这就像咱们吃火锅，火大了，汤就咕嘟咕嘟冒泡，得调调火候，才吃得安逸。

还有啊，经济性和实用性也得兼顾。

别一味追求高大上，贵的不一定就是最好的，关键是要合适。

就像咱四川人买东西，讲究性价比，好用不贵才是硬道理。

导线嘛，选对了，电路就顺畅，用得也长久。

最后，别忘了环保和可持续性。

现在提倡绿色生活，导线也得选环保材料做的，对环境友好点。

毕竟，咱们得为子孙后代留个好环境，对吧？
总之，导线选择这事儿，得综合考虑安全、温度、经济、实用还有环保等多个方面。

只有这样，才能选到称心如意的导线，让电路运行得既稳定又安全。

热电偶补偿导线选型原则
热电偶补偿导线的选型原则是非常重要的，它直接影响到热电
偶测量系统的准确性和稳定性。

在选择热电偶补偿导线时，需要考
虑以下几个方面的原则：
1. 温度范围，首先要考虑被测温度的范围，不同的热电偶补偿
导线有不同的温度范围，需要选择能够覆盖实际测量温度范围的导线。

2. 环境条件，考虑被测环境的特殊条件，如是否有化学腐蚀、
振动、湿度等因素，选择耐腐蚀、耐磨损、防水防潮的导线。

3. 导线材质，不同的热电偶补偿导线材质对温度的响应速度、
精度和耐用性有所不同，需要根据实际需要选择合适的材质，如铜、镍、铁、合金等。

4. 热电偶类型，不同类型的热电偶需要匹配不同的补偿导线，
如K型、J型、T型等，需要根据实际使用的热电偶类型来选择相应
的补偿导线。

5. 导线长度，导线长度会影响信号传输的衰减和干扰，需要根
据实际布置情况和距离选择合适的长度。

6. 成本和可靠性，考虑成本和可靠性的平衡，选择性价比较高
的热电偶补偿导线，确保系统的稳定性和可靠性。

总之，在选择热电偶补偿导线时，需要综合考虑被测温度范围、环境条件、导线材质、热电偶类型、导线长度、成本和可靠性等因素，以确保选型的合理性和系统的测量准确性。

导线选择参考详细原则⼀、线截⾯选择原则从配电变压器到⽤电负荷的线路有架空线路和电缆线路两种形式。

⽆论室内或室外的配电导线及电缆截⾯的选择⽅法是⼀样的。

（⼀）选择导线截⾯的原则1、电⼒电缆缆芯截⾯选择的基本要求(1)最⼤⼯作电流作⽤下的缆芯温度，不得超过按电缆使⽤寿命确定的允许值。

(2)最⼤短路电流作⽤时间产⽣的热效应，应满⾜热稳定条件。

(3)连接回路在最⼤⼯作电流作⽤下的电压降，不得超过该回路允许值。

(4)较长距离的⼤电流回路或35kV以上⾼压电缆，当符合上述条件时，宜选择经济截⾯，可按“年费⽤⽀出最⼩”原则。

(5)铝芯电缆截⾯，不宜⼩于4mm2。

(6)⽔下电缆敷设当需缆芯承受拉⼒且较合理时，可按抗拉要求选⽤截⾯。

导线截⾯的选择应同时满⾜机械强度、⼯作电流和允许电压降的要求。

其中导线承受最低的机械强度的要求是指诸如导线的⾃重、风、雪、冰封等⽽不致于断线；导线应能满⾜负载长时间通过正常⼯作最⼤电流的需要；及导线上的电压降应不超过规定的允许电压降。

⼀般公⽤电⽹电压降不得超过额定电压的5％。

电⼒电缆芯截⾯选择不当时，造成影响可靠运⾏、缩短使⽤寿命、危害安全、带来经济损失等弊病，不容忽视。

电缆缆芯持续⼯作温度，关系着电缆绝缘的耐热寿命，⼀般按30～40年使⽤寿命，并依据不同绝缘材料特性确定⼯作温度允许值。

当⼯作温度⽐允许值⼤时，相应的使⽤寿命缩短，如交联聚⼄烯⼯作温度较允许值增加约8℃，对应载流量增加7％，则使⽤寿命降低⼀半。

电缆缆芯持续⼯作温度，还涉及影响缆芯导体连接的可靠性，需考虑⼯程实际可能的导体连接⼯艺条件来拟定。

短路电流作⽤于缆芯产⽣的热效应，满⾜不影响电缆绝缘的暂态物理性能维持继续正常使⽤，且使含有电缆接头的导体连接能可靠⼯作，以及对分相统包电缆在电动⼒作⽤下不致危及电缆构造的正常运⾏，这就统称为符合热稳定条件。

否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。

“年费⽤⽀出最⼩”原则的评定⽅法，是参照原⽔电部82电计字第44号⽂颁发“电⼒⼯程经济分析暂⾏条例”，该⽂件推荐的年费⽤⽀出B的表达式如下：B＝0.11Z＋1.11N。

导线测量勘测选点原则
1、相邻点间应相互通视良好，地势平坦，便于测角和量距。

其视线距障碍物的距离，三、四等不宜小于1.5m；四等以下以不受旁折光的影响为原则。

相邻两点之间的视线倾角不宜过大。

2、点位应选在土质坚实，便于安置仪器和保存标志的地方。

3、导线点应选择在视野开阔的地方，便于碎部测量、加密、扩展和寻找。

导线边长应大致相等。

4、为减少测水平角时因望远镜调焦而引起的误差，需避免从短边突然转向长边。

5、导线点应有足够的密度，分布均匀合理，以便能控制整个测区。

6、点位应选在土质坚实处，便于保存标志和安置的位置。

7、导线各边的长度应尽量接近技术指标的平均边长。
