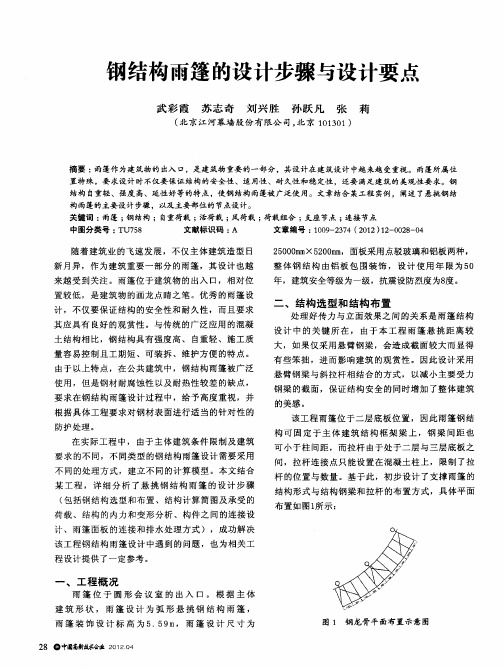

雨篷设计应考虑的问题雨篷设计应考虑的问题设计雨蓬时应该考虑那些问题雨蓬的设计是一个很宽的话题,结构布置、截面选择、支座条件、荷载计算及组合、节点构造、排水等等,很难全讲清楚.甲根据本人多年来对雨蓬的设计经验和参考其他同行们的设计实例,我主要针对非独立雨蓬的设计表达一下自己的观点.1、荷载计算雨蓬的荷载主要包括风荷载、恒载、活载、雪载、地震荷载,其中活载和雪载不同时考虑.⑴恒载-恒载没什么好说的,计算玻璃考虑玻璃的自重,计算构件要考虑玻璃、构件等本身的自重.⑵活载-活载一般取0.5KN/m2,活载可以覆盖施工荷载,检修荷载等.⑶雪载-有积雪的地方才有雪载,按照《荷载规范》取值,雪载不与活载同时考虑,两者中应取较大者.⑷地震荷载-6、7度设防地区的雨蓬一般可以不考虑地震荷载,如果考虑的话应该是竖向地震,不必考虑水平地震.⑸风荷载-风荷载是最难也最有争议的荷载；我先谈一下高度变化系数,得到高度变化系数有两种方法,一是采用《荷载规范》条文说明中的公式,二是直接查《荷载规范》的表7.2.1；但高度比较小时,两者得到的数据有较大的差异,应该以《荷载规范》表7.2.1为准.负风压体型系数取为－2.0,这基本上没有争议,正风压体形系数则无相关规范可以遵循,大家莫衷一是,有人不考虑,有人取0.2,有人取0.6,有人取1.0,还有人取为1.5；有人认为可以参考《荷载规范》中“单坡及双坡顶盖”,独立雨蓬正风压体形系数可以遵循此条取为1.0（也可以稍微保守一点取为1.3或1.4）,我认为大门口的雨蓬和独立雨蓬不一样,虽然说建筑物周围气流的方向是非常紊乱的,很难把握,但是我相信气流在建筑物周围主要还是向上的,所以正风压体形系数应该比独立雨蓬要小,正风压体形系数应该小于1.0,至于具体是多少绝对不是我们几个非研究人员在这里讨论讨论就可以决定的,这是要经过大量的风洞试验才能确定的,如果《荷载规范》不对此做出规定,此争议将长期存在；另外,从工程事故来看,也从来都是听说雨蓬被掀翻,从来没听说过被风吹掉下来过,如果按照有些人把体形系数取为1.5的话,那么向下组合比向上组合还大,应该是向下破坏,显然与实际不符.因为气流向上,非独立雨蓬考虑向下组合时我个人一般不考虑风荷载,下面的荷载组合可以看到.2、荷载组合1）向上组合1.4风荷载标准值－1.0恒载标准值这里不能考虑活载和雪载2）向下组合活载起控制作用：1.2恒载标准值＋1.4*Max{活载标准值,雪载标准值}恒载起控制作用：1.35恒载标准值＋1.4*0.7*Max{活载标准值,雪载标准值}取上面两种组合的较大值.虽然有些情况一眼就看出向上荷载起重要控制作用,但是,对于非双轴对称截面梁来说,向下组合可能会引起失稳问题.我举个例子,如果雨蓬主梁采用T型钢截面,向下组合可能导致T型梁腹板自由一侧失稳,向上组合则没有这个问题.3、拉杆长细比问题《钢结构设计标准》规定长细比不宜大于150,但是对于雨蓬的拉杆来说,这个要求太苛刻了,拉杆粗了笨重难看,细了又不满足150的要求.我觉得我们要好好领会钢结构规范“不宜”这两个字,“不宜”不是不可以,只是要慎重对待,既作为受力构件又作为装饰构件的拉杆就“宜”适当放宽,建议长细比在200以内,当然也不是一定不能超过,我就曾经做过长细比是220的,只要考虑实际的长细比所对应的稳定系数计算通过即可.我经常看到有朋友考虑负风压时“假设”或者“认为”拉杆（其实是压杆）不起作用了,这是要不得的,假设都是有条件的,拉杆只要不失稳,就仍然起着主要的作用,你这一假设,就与实际情况相差十万八千里了.4、玻璃强度许用问题我们知道雨蓬和幕墙玻璃的需用强度不一致,这确实是一个令人困扰的问题,对于12mm的钢化玻璃,幕墙的需用强度是84MPa,而雨蓬的是42MPa,我猜想规范制定者是考虑到雨蓬或采光顶玻璃破碎伤害力更大的原因,所以把安全系数定得更高,但是我们采用夹胶玻璃后就不存在这一问题了,即使破碎也掉不下来.但是既然规范是这样,建议大家计算雨蓬玻璃时还是按照《建筑玻璃应用技术规程》来吧.5、玻璃挠度控制问题几个原则：小于1/60,不积水（和坡度相关）,自重下不能让人肉眼能容易观察出来（这个和挠度及雨蓬高度都相关）.乙对于雨篷的做法与处理我个人认为得从以下方面综合考虑：1、建筑师的外观设计选择梁的外观样式,根据主体结构选择雨篷的受力模型.这个里面合理的受力模型是一个关键.得分析现有的主体情况,合理的安排力的传递方向,从板面到次梁到主梁,这样一步步的分细地布置过来.2、对于拉杆我们应该根据不同的平面宽度,不同的雨篷连接方式采取相应的处理方法.a、对于小于2000mm点支式的玻璃,一般梁的截面计算结果较小,而玻璃点支空间要求较大,所以为了截面的美观不便于直接使用计算结果的截面大小,而考虑美观与人的心理接受截面的大小而设计.这时的单部挠度变形很小,所以如果建筑师在立面要求的拉杆,这时拉杆可以采用非结构件的装饰拉杆,可不做计算,甚至可以是空心薄壁钢管.)b、对于较大的平面分格的雨篷我们应根据钢梁的可连接主体的结构的情况,先安置主受力梁,这多于结构柱的分布位置,一般主体梁不希望在它的受拉区设置较大的外弯与偏心集中载.这样你可以在柱位置设置主受力梁,此时的梁底部连接可以根据情况设置不同的连接方式,但因减小主体负载与节约埋件成本,建议铰连接.此处拉杆按负风压情况分析,按受压长细比设计不大于1/150.这时你得联系休型,不可只考虑成本选取薄壁的钢材（推荐厚壁细杆,因为厚板的焊缝计算可能不会小于6~8mm,所以拉杆的堵头板也不会太薄）.主受力梁间采用侧向联系杆连接,一方面增强侧向稳定,一方面为布置中间钢梁,中间钢梁为考虑整体美观可采用等截面,也可以采用小截面梁,因为他们的受力型式是简支梁的.c、对于玻璃肋连接梁我个人不建议如些处理,因为雨篷多设置于出入口的安全设计,玻璃的正立面延性不错,但端部的脆性很强,在侧向受力时易于驳接处连接破坏,从而失去结构体系,并且这种做而面玻璃承受侧向刚度,不建议使用d、构件式雨篷,这时的钢梁连接非常稳定,构件龙骨起了侧向联系梁的做用（前提满足受压长细比要要求）,这时梁截面计算满足即可,因为它的连接要求空间不大,侧向美观性较好处理.但因为多不龙骨与钢梁为不同材质,应有一定的变位能力.根据以上的阐述,现总结一下设计雨蓬时应该主要考虑那些问题.1、材料一定要采用钢化夹胶玻璃,最后采用顶片钢化+内片半钢化玻璃的夹胶的组合,办钢化玻璃也叫热增强玻璃,它的生产工艺与钢化玻璃相似,只是在急冷过程中的风压底于钢化玻璃的工艺标准.半钢化玻璃的表面应力在24~69Mpa之间,底于钢化玻璃的表面应力.所以,半钢化玻璃的强度和抗热冲击性能都略底于钢化玻璃,但相比普通玻璃要提高1~2倍,与钢化玻璃相比,半钢化玻璃的最大优点是玻璃的平整性好,光畸变小,而且由于应力较底,不会产生自爆现象.半钢化玻璃破碎后,碎片类似普通玻璃,呈现贯通的裂纹,不会在玻璃中心部形成封闭状态的小碎片,也就不会从建筑物上掉下来,这一点对于雨蓬玻璃来说是十分重要的.所以内片半钢化玻璃更加安全,而且破化时玻璃不会下垂,不影响使用功能和美观,可以保证更换玻璃的时间.2、结构悬挑雨蓬风压取值按-2.0考虑.挠度控制尽量严格,从影响人的视觉效果考虑3、排水汇水面积不是很大的雨蓬,可以考虑自由排水,这样建筑效果更加简洁、美观.4、拉杆设置悬挑3m雨蓬能采用固端连接,尽量采用,可以不设拉杆.悬挑3m以上雨蓬尽量采用铰接,减少固端弯矩,建议必须设拉杆拉杆设置可以分两种：A、上下设细拉杆（受拉）,例如φ12--16钢拉杆；B、上设拉管（受拉压）,例如：φ68×4--φ121×7.补充几点看法:1.体型系数按-2.0取值不当,应考虑正负风压共同作用,尽管规范中是按2.0进行取值,建议适当加大2.除风载外还应考虑积雪积灰及积水等可能3.选取合适的结构型式,此点极为关键.丙继续讲讲钢结构雨篷设计的一些心得体会：雨篷设计可能是钢结构设计中最简单的结构了,但是其实有很多时候也是大家最容易忽视的结构.1.首先是结构体系：没有拉杆的雨篷计算的时候中间的次梁可以两端释放,这样比较安全,根部的支座反力是最大的,所以出埋件和预埋件采用这种建模方式做安全,有拉杆的雨篷如果不是每根主钢梁都拉的话,如果中间的次梁都是两端释放,那么拉杆就成了装饰拉杆,所以一般会在雨篷前端做一根通长的大梁,这样使拉杆可以起到作用.建议对于中间断开的次梁都应该两端释放,通长的次梁可考虑钢接,使得拉杆起到作用.所以对于悬挑大的雨篷比如悬挑5～10米,我一定会设置一道通长的次梁,拉杆的长细比根据规范控制在250以内,这样悬挑再大都没有问题.千万不要认为中间断开的次梁可以钢接,这点真的很危险,可以看看正规的钢结构节点,主梁次梁是如何钢接的.还有就是悬挑大的雨篷——拉杆就是唯一的结构保障了,所以可以适当减小长细比,还有要看好绘图员的螺栓连接节点,钢板的边距是否标明是2d,螺栓即使是双剪,也尽量按单剪考虑（因为螺栓很便宜）,真的很重要,今年雪灾很多雨篷塌了都是拉杆螺栓断裂,还有就是拉杆的埋件注意会有附加弯矩.2.然后就是荷载问题：自重荷载,施工荷载,雪荷载,风荷载.自重荷载不多说了；施工荷载一般可以加均布荷载0.5,也可以考虑在最不利位置加集中荷载1；雪荷载就是当地的基本雪压,但是要注意雪荷载有分布系数,雨篷一般在建筑侧边,所以类似高低屋面,分布系数是2,比如苏州的基本雪压是0.4,实际加荷载就是0.8（目前很少有计算书这样做）,并且施工荷载和雪荷载不同时考虑,所以知道怎么做了吧；然后是风荷载,一直有听说有正风压之说,可是没有规范依据,所以我只加-2.0的风荷载,审图从来没有异议过,所以不知道网上那么多的正风压从何而来,为什么没人说自重是向上的呢?3.还有就是结构的美观,有的雨篷比如悬掉3米,没有拉杆,间距小的话计算出来可能120的钢管就够了,但是建议你画一个侧面整体视图,你会发现管子看上去很小,雨篷看上去会给人一种惊心动魄的感觉,所以雨篷的截面高度适当控制在1/15~1/20,这样是一个合理的美观尺寸,有安全感,又有安全储备.还有就是挠度,现在的幕墙规范只要求1/125,这个数值实在太松了,实际悬掉5m可以下沉40mm,到现场就会发现挠度很大,但是又满足规范,大大影响美观,所以适当控制的严格一点,还是有好处的.4.还有考虑到实际的施工质量：图纸上壁厚是6mm,实际施工可能只有5mm多点,施工方是不会帮你买国标的,所以应力比控制的严格一点是有道理的,还有就是埋件,有图纸会标注等强焊接,简单一句话,又不用加加劲肋,但是实际施工等强就意味着二级焊缝要探伤,实际对接焊接的最小厚度是6mm,探伤也没法探,所以根部埋件还是按照角焊缝计算,考虑施工质量,再加一些加劲钢板,给些安全储备.5.还有就是钢结构梁开孔,T型钢梁建议开孔一定要计算,真的很危险,H型钢就可以适当放宽一点,腹板毕竟只是是抗剪.6.还有就是不要认为混凝土强度是无限的,当你的雨篷计算结果根部反力很大时,要适时的和设计院沟通,避免混凝土梁破坏后发生雨篷倒塌.已经遇到很多次发现混凝土梁无法承受雨篷的荷载.这也是要注意的.7.还有要注意,如果主梁是方钢管而不是H型钢的话,要考虑拉杆的耳板焊接在方管的上翼缘,容易出现上翼缘钢板屈曲,所以要考虑增加加劲肋板,H型钢就没有问题了.写这些的目的是看到很多刚入门的新手,觉得计算雨篷很简单,比如3d3s,画几根线,加个荷载,计算通过就ok了,什么都不细想,其实简单的东西还是有点学问在里面的.总结这些始于最近的一个雨篷加固,玻璃还没放上去,就出现大挠度,雪荷载,风荷载都加上去,还有分项系数,都没所有这么大的挠度,总结问题就是上面这些原因,所以大家看看,也多提意见.。
雨棚课程设计一、教学目标本节课的教学目标是让学生掌握雨棚的基本概念、设计和搭建方法。
知识目标包括：了解雨棚的定义、功能和种类；掌握雨棚设计的原理和方法；学会搭建简单的雨棚。
技能目标包括：能够运用所学知识进行雨棚设计；能够独立完成雨棚的搭建。
情感态度价值观目标包括：培养学生的创新意识和团队合作精神；增强学生对实用建筑的认知和尊重。
二、教学内容本节课的教学内容主要包括雨棚的基本概念、设计和搭建方法。
首先，介绍雨棚的定义、功能和种类，使学生对雨棚有一个全面的认识。
其次，讲解雨棚设计的原理和方法，包括设计思路、设计要点和设计步骤。
最后，教授雨棚的搭建方法，包括搭建技巧、安全注意事项和团队协作。
三、教学方法为了激发学生的学习兴趣和主动性，本节课采用多种教学方法。
首先，采用讲授法，清晰地传达雨棚的基本概念、设计和搭建方法。
其次，运用讨论法，引导学生探讨雨棚设计的创新点和改进之处。
再次，采用案例分析法，分析实际案例中的雨棚设计优点和不足，使学生更好地理解理论知识。
最后，进行实验操作，让学生亲自动手搭建雨棚，提高实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，本节课准备了一系列教学资源。
教材方面，选择内容丰富、结构清晰的《雨棚设计与搭建》教材，为学生提供系统的学习资料。
参考书方面，推荐《实用建筑设计与施工》等书籍，拓展学生的知识视野。
多媒体资料方面，准备了一些雨棚设计实例和搭建过程的视频，便于学生更直观地了解雨棚的搭建过程。
实验设备方面，准备了一定的搭建工具和材料，确保学生能够顺利进行实验操作。
五、教学评估本节课的教学评估主要包括平时表现、作业和考试三个部分。
平时表现主要评估学生在课堂上的参与程度、提问回答和团队协作情况，通过观察和记录来进行评估。
作业方面，布置一定数量的练习题，要求学生在规定时间内完成，并根据完成情况进行评估。
考试方面，设置一场闭卷考试，内容包括雨棚的基本概念、设计和搭建方法，通过考试来检验学生的学习成果。
目录1 基本参数 (1)1.1 雨篷所在地区： (1)1.2 地面粗糙度分类等级： (1)2 雨篷荷载计算 (1)2.1 玻璃雨篷的荷载作用说明： (1)2.2 风荷载标准值计算： (2)2.3 风荷载设计值计算： (4)2.4 雪荷载标准值计算： (5)2.5 雪荷载设计值计算： (5)2.6 雨篷面活荷载设计值： (5)2.7 雨篷构件恒荷载设计值： (5)2.8 选取计算荷载组合： (6)3 雨篷杆件计算 (7)3.1 结构的受力分析： (7)3.2 选用材料的截面特性： (9)3.3 梁的抗弯强度计算： (9)3.4 拉杆的抗拉(压)强度计算： (9)3.5 梁的挠度计算： (10)4 雨篷焊缝计算 (11)4.1 受力分析： (11)4.2 焊缝校核计算： (11)5 雨篷埋件计算(后锚固结构) (12)5.1 校核处埋件受力分析： (12)5.2 群锚受剪内力计算： (13)5.3 锚栓钢材受剪破坏承载力计算： (17)5.4 混凝土剪撬破坏承载能力计算： (20)5.5 拉剪复合受力承载力计算： (20)钢结构雨篷设计计算书1基本参数1.1雨篷所在地区：重庆地区；1.2地面粗糙度分类等级：按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。
2雨篷荷载计算2.1玻璃雨篷的荷载作用说明：玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。
(1)自重：包括玻璃、杆件、连接件、附件等的自重，可以按照400N/m2估算：(2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用；(3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用；(4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用；在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a.当永久荷载起控制作用的时候，按下面公式进行荷载组合：Sk+=1.35Gk+0.6×1.4wk+0.7×1.4Sk(或Qk)b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合：Sk+=1.2Gk+1.4×wk+0.7×1.4Sk(或Qk)B：考虑负风压时：按下面公式进行荷载组合：Sk-=1.0Gk+1.4wk2.2风荷载标准值计算：按建筑结构荷载规范(GB50009-2001)计算：wk+=βgzμzμs1+w……7.1.1-2[GB50009-2001 2006年版]wk-=βgzμzμs1-w上式中：wk+：正风压下作用在雨篷上的风荷载标准值(MPa)；wk-：负风压下作用在雨篷上的风荷载标准值(MPa)；Z：计算点标高：5m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =0.92×(1+2μf) 其中：μf=0.387×(Z/10)-0.12B类场地：βgz =0.89×(1+2μf) 其中：μf=0.5(Z/10)-0.16C类场地：βgz =0.85×(1+2μf) 其中：μf=0.734(Z/10)-0.22D类场地：βgz =0.80×(1+2μf) 其中：μf=1.2248(Z/10)-0.3对于B类地形，5m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.8844μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=1.379×(Z/10)0.24当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=0.616×(Z/10)0.44当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=0.318×(Z/10)0.60当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，5m高度处风压高度变化系数：μz=1.000×(Z/10)0.32=1μs1：局部风压体型系数，对于雨篷结构，按规范，计算正风压时，取μs1+=2；计算负风压时，取μs1-=-2.0；另注：上述的局部体型系数μs1(1)是适用于围护构件的从属面积A小于或等于1m2的情况，当围护构件的从属面积A大于或等于10m2时，局部风压体型系数μs1(10)可乘以折减系数0.8，当构件的从属面积小于10m2而大于1m2时，局部风压体型系数μs1(A)可按面积的对数线性插值，即：μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA在上式中：当A≥10m2时取A=10m2；当A≤1m2时取A=1m2；w：基本风压值(MPa)，根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图)中数值采用，按重现期50年，上海地区取0.00055MPa；(1)计算龙骨构件的风荷载标准值：龙骨构件的从属面积：A=4.5m2LogA=0.653μsA1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=1.739μsA1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=1.739wkA+=βgzμzμsA1+w=1.8844×1×1.739×0.00055 =0.001802MPawkA-=βgzμzμsA1-w=1.8844×1×1.739×0.00055 =0.001802MPa(2)计算面板部分的风荷载标准值：面板构件的从属面积：A=1.84m2LogA=0.352μsB1+(A)=μs1+(1)+[μs1+(10)-μs1+(1)]logA=1.859μsB1-(A)=μs1-(1)+[μs1-(10)-μs1-(1)]logA=1.859wkB+=βgzμzμsB1+w=1.8844×1×1.859×0.00055 =0.001927MPawkB-=βgzμzμsB1-w=1.8844×1×1.859×0.00055=0.001927MPa2.3风荷载设计值计算：wA+：正风压作用下作用在雨篷龙骨上的风荷载设计值(MPa)；wkA+：正风压作用下作用在雨篷龙骨上的风荷载标准值(MPa)；wA-：负风压作用下作用在雨篷龙骨上的风荷载设计值(MPa)；wkA-：负风压作用下作用在雨篷龙骨上的风荷载标准值(MPa)；wA+=1.4×wkA+=1.4×0.001802 =0.002523MPawA-=1.4×wkA-=1.4×0.001802=0.002523MPawB+：正风压作用下作用在雨篷玻璃上的风荷载设计值(MPa)；wkB+：正风压作用下作用在雨篷玻璃上的风荷载标准值(MPa)；wB-：负风压作用下作用在雨篷玻璃上的风荷载设计值(MPa)；wkB-：负风压作用下作用在雨篷玻璃上的风荷载标准值(MPa)；wB+=1.4×wkB+=1.4×0.001927 =0.002698MPawB-=1.4×wkB-=1.4×0.001927 =0.002698MPa2.4雪荷载标准值计算：Sk：作用在雨篷上的雪荷载标准值(MPa)S：基本雪压，根据现行<<建筑结构荷载规范>>GB50009-2001取值，上海地区50年一遇最大积雪的自重：0.0002MPa.μr：屋面积雪分布系数，按表6.2.1[GB50009-2001]，为2.0。
房屋建筑构造教案——阳台与雨篷教学目标：1. 了解阳台和雨篷的概念、作用及基本构造。
2. 掌握阳台和雨篷的设计原则和施工要求。
3. 能够分析并评价阳台和雨篷在建筑中的优缺点。
教学内容：第一章：阳台与雨篷概述1.1 阳台的定义与作用1.2 雨篷的定义与作用1.3 阳台与雨篷的分类及特点第二章：阳台与雨篷的设计原则2.1 阳台设计原则2.2 雨篷设计原则2.3 设计案例分析第三章：阳台与雨篷的构造要素3.1 阳台构造要素3.2 雨篷构造要素3.3 构造案例分析第四章：阳台与雨篷的施工要求4.1 阳台施工要求4.2 雨篷施工要求4.3 施工案例分析第五章：阳台与雨篷的优缺点分析5.1 阳台优缺点分析5.2 雨篷优缺点分析5.3 实际应用案例分析教学方法：1. 采用讲授法，讲解阳台与雨篷的概念、作用、设计原则、构造要素及施工要求。
2. 采用案例分析法，分析阳台与雨篷在实际应用中的优缺点。
3. 引导学生进行小组讨论，分享学习心得和经验。
教学评价：1. 课堂问答：检查学生对阳台与雨篷基本概念的理解。
2. 小组讨论：评估学生对阳台与雨篷设计原则、构造要素和施工要求的掌握。
3. 课后作业：分析实际案例，评价阳台与雨篷在建筑中的优缺点。
教学资源：1. 教材：《房屋建筑构造》。
2. 图片：阳台与雨篷的实物图片及设计图纸。
3. 视频：阳台与雨篷的施工过程及案例分析。
教学进度安排：每周一章，共五周。
每章安排2课时，共计10课时。
第六章：阳台与雨篷的安全性与耐久性6.1 阳台安全性与耐久性要求6.2 雨篷安全性与耐久性要求6.3 安全性与耐久性案例分析第七章：阳台与雨篷的维护与保养7.1 阳台维护与保养7.2 雨篷维护与保养7.3 维护与保养案例分析第八章：阳台与雨篷的节能与环保8.1 阳台节能与环保设计8.2 雨篷节能与环保设计8.3 节能与环保案例分析第九章：阳台与雨篷的创新与应用9.1 阳台创新与应用9.2 雨篷创新与应用9.3 创新与应用案例分析第十章：阳台与雨篷的案例研究10.1 阳台案例研究10.2 雨篷案例研究10.3 案例研究总结与反思教学方法：1. 采用讲授法，讲解阳台与雨篷的安全性、耐久性、维护保养、节能环保、创新应用及案例研究等内容。
房屋建筑构造教案——阳台与雨篷教学目标：1. 了解阳台和雨篷的定义和作用。
2. 掌握阳台和雨篷的设计要求和构造方法。
3. 能够分析并评价不同类型的阳台和雨篷的设计优缺点。
教学内容：第一章：阳台与雨篷的定义和作用1.1 阳台的定义和作用1.2 雨篷的定义和作用第二章：阳台的设计要求2.1 阳台的尺寸和形状设计要求2.2 阳台的材质和构造设计要求第三章：雨篷的设计要求3.1 雨篷的尺寸和形状设计要求3.2 雨篷的材质和构造设计要求第四章：阳台和雨篷的构造方法4.1 阳台的构造方法4.2 雨篷的构造方法第五章：阳台和雨篷的设计案例分析5.1 阳台设计案例分析5.2 雨篷设计案例分析教学方法：1. 讲授法：讲解阳台和雨篷的定义、作用、设计要求和构造方法。
2. 案例分析法：分析阳台和雨篷的设计案例，引导学生评价设计优缺点。
3. 互动讨论法：分组讨论阳台和雨篷的设计要求和构造方法，分享设计案例。
教学评估：1. 课堂问答：检查学生对阳台和雨篷的定义、作用、设计要求和构造方法的理解。
2. 设计作业：要求学生完成一个阳台或雨篷的设计方案，评估设计合理性和创新性。
3. 小组讨论：评估学生在互动讨论中的参与度和表现。
第六章：阳台的类型与设计要点6.1 封闭式阳台的设计要点6.2 开放式阳台的设计要点6.3 半封闭式阳台的设计要点第七章：雨篷的类型与设计要点7.1 挑檐式雨篷的设计要点7.2 悬挑式雨篷的设计要点7.3 的女儿墙式雨篷的设计要点第八章：阳台与雨篷的施工技术8.1 阳台施工技术8.2 雨篷施工技术第九章：阳台与雨篷的安全性与耐久性9.1 阳台安全性与耐久性设计9.2 雨篷安全性与耐久性设计第十章：阳台与雨篷的设计趋势与创新10.1 阳台设计趋势与创新10.2 雨篷设计趋势与创新第十一章：案例解析与评价11.1 阳台案例解析与评价11.2 雨篷案例解析与评价教学方法：1. 讲授法：讲解阳台和雨篷的类型、设计要点、施工技术、安全性和耐久性以及设计趋势与创新。
⾬篷计算书第⼀章、⾬蓬部分第⼀节、荷载计算⼀、计算说明⾬蓬标⾼9.000⽶。
⾬蓬采⽤10+1.52PVB+8夹胶玻璃，通过驳接件与⽀撑结构连接。
受⼒形式为矩形钢横梁加圆管⽴柱钢框架⽀撑体系，我们通过SAP2000，经过建模，来对此结构进⾏结构验算。
⼆、荷载计算1、局部风压体型系数计算根据建设部2006年7⽉25⽇发布《建筑结构荷载规范》局部修订的公告，对《建筑结构荷载规范》局部修改（2006年11⽉1⽇起执⾏），修改后的《建筑结构荷载规范》对风荷载标准值的计算如下：当计算围护结构时W k=βgzµs1µz W0式中：µs1——局部风压体型系数。
注：上述的局部体型系数µs1（1）是适⽤于围护构件的从属⾯积A⼩于或等于1m2的情况，当围护构件的从属⾯积A⼤于或等于10m2时，局部风压体型系数µs1（10）可乘以折减系数0.8，当构件的从属⾯积⼩于10m2⽽⼤于1m2时，局部风压体型系数µs1（A）可按⾯积的对数线性插值，即µs1（A）=µs1（1）+[µs1（10）-µs1（1）] logA对于本⼯程⽽⾔(1) 验算⾯板玻璃1.35×1.72=2.322 m2 log2.322=0.366µs1(A)=-{2.0+[0.8×2.0-2.0]×0.366}=-1.85µs1=-1.85(2) 验算⽀承结构从属⾯积15.0×10.0=150 m2 > 10 m2µs1(A)=-2.0×0.8=-1.6µs1=-1.62、风荷载标准值W K：作⽤在幕墙上的风荷载标准值 (KN/m2)βgz：瞬时风压的阵风系数，取2.13µz：风荷载⾼度变化系数，取0.74基本风压 W0=0.55 KN/m2,根据《建筑结构荷载规范》（2006年版）GB 50009-2001，按50年⼀遇。
