五金模具规范要求第一篇：五金模具规范要求五金冲压模具规范要求----德之佳为了规范和保证五金冲压模具品质、提高生产效率及结合我司实际情况，特制定本规范要求。
具体要求如下：结构及工艺要求：1.所有模具都必须有导柱、导套，特殊模具除外，但须和模具负责人沟通协定2.模具垫板、模座必须足够厚足够宽，防止模座(板)变形，16-25T模座(板)厚度≥25mm，30-40T模座(板)厚度≥30mm，60T及以上模座(板)厚度≥35mm；模柄要求使用标准模柄3.凹凸模及重要工作部件必须做真空热处理，冲裁硬度HRC58-60度，压型硬度HRC55-56度，不接受利用火焰枪直接做热处理4.推料、卸料机构必须灵活，无干涉现象5.所有活动部件应平稳灵活、无滞止干涉现象6.冲孔、落料的漏料孔必须保证通畅7.所有紧固件必须锁紧无松动，起限高作用的长螺丝需要有等高套或加用螺母锁死8.模具要求便于操作且安全，当模具需要有定位时必须要有定位外观要求：1.模具零部件不允许有裂纹，工作零部件表面不允许有划痕、机械损伤、锈蚀等表面缺陷2.凹凸模刃口及侧刃等必须锋利，不允许有蹦刃、缺刃和机械损伤3.凹凸模及工作面必须是光面，不接受没有处理的线割纹等不良表面4.模具外观面要求平整，不允许有锯齿纹等类似的粗糙面包装要求：1.必须在模具正面非工作区打上模具铭牌，铭牌内容：模具名称、出厂日期、供应商2.模具出厂前应清洗干净，所有工作件零件表面应涂覆防锈剂，不接受锈蚀的模具3.模具外观面清洗后需要涂覆油漆做防腐处理，不接受没有做涂覆处理的模具送样及送货要求：1.模具在送货前，必须先送样确认，每套产品必须送至少10PCS 样品，送样材料可以由我司提供2.模具负责人确认样品符合要求后再通知模具商送货3.送货时模具商必须派至少1人和我司维修工一起试模，模具负责人确认模具状况和加工出来的产品是否符合要求售后服务要求：1.所有冲压模具工作部件要求在10万次或6个月内免费维修，除工作部件外如模架部分等要求保修1年，我司人为原因除外2.模具维修时须遵循先报价且双方确认报价后再维修的原则注：1.出厂日期为最后确认模具的日期2.按照每月4周，每周冲压4000次计算，6个月计96000次3.如有一些特殊五金冲压模具不能符合本规范要求时，模具商须和模具负责人沟通协定4.本规范要求最终解释权利归本公司所有，且保留不断修改的权利5.本公司保留因供应商模具设计不当而造成损失要求赔偿的权利编制：杨芬洪审核：日期：版本：A/0第二篇：五金模具知识五金模具知识:模具基础知识 2009/9/28/10:02 来源：机械专家网[慧聪五金网]模具的基本构成（1）前模（母模）（定模），（2）后模（公模）（动模），（3）嵌件（镶件），（4）行位（滑块），（5）斜顶，（6）顶针，（7）浇口（入水口）2.模具制品形状对制品的影响壁厚，几何形状，会影响成形收缩率，脱模斜度大小。
五金沖压模具设计標准
制定
編號
*** 压线入子设计标准
版次R00日期11/5/6
一．適用范圍
五金沖模設計。
二．壓線目的
1.材料預變形，減小折彎時的阻力，使折彎尺寸更准確。
2.防止折彎時所產生的拉料變形。
三．壓線的位置及尺寸要求
1.壓線位置應選在內外折線之間，補償系數的1/2處。
如圖（A）
2.壓線長度應小于料邊1mm左右，且調整至整數。
如圖（A）
3.壓線入子截面形狀如圖（B）;其中 0.2，92°為丌變尺寸。
4.入子高度取{H+(t/2-0.1)}，如圖（C）;注：壓線入子梯形斷面下表面應比模板低0.1mm
即：入子梯形斷面下表面高度＝H-0.1
材料
A
0.2
92°
A+K/2(壓線位置）
AB
K
模板
壓線印長度
壓線印入子模板。
第一篇：设计技术规范页次第 1 页共 1 页1 总则1.1目的推行模具零部件结构标准化,实现模具设计快速作业.1.2适用范围冲压模具设计部.2 压筋冲子规定2.1压筋目的减少工件折弯时的拉料或折弯以后的回弹,提高弯曲件的精度.2.2压筋冲子形状(1)压筋冲子的形状,根据其功能性不同,而有几种不同的形式.图(a)形状的压筋冲子一般用于防止或减少折弯时工件有拉料现象的时候;图(b)形状的压筋冲子一般用于防止或减少折弯时工件有回弹现象的时候,图(b)中的尺寸L根据材料的厚度选择合适值:当厚度T<1.5时取1.0;厚度T≧1.5时L取1.5.(2)压筋的高度[图(a)中 40%*T的计算值和图(b)中的0.20], 采用UNIT2的标注形式,标注小数点后两位小数.角度45∘是供加工方便性参考的尺寸.宽度尺寸采用UNIT1的标注形式,标注小数点后一位小数.第一篇：设计技术规范页次第 1 页共 4 页1 总则1.1目的推行模具零部件结构标准化,实现模具设计快速作业.1.2适用范围冲压模具设计部.2. 定位销(块)规定2.1定位销(块)结构形式(1)定位销(块)材质用 SK3或SKD11,投外加工时热处理HRC58;设变由组立自行处理时不需热处理.(2)圆定位销,适用于圆内孔定位(定位销直径 D=工件上的圆孔直径减去0.10MM. )或不考虑拉料现象时的外形定位.如图(a):(3)异形定位销,适用于异形内孔定位,一般做成长方形.如图(b).(4)方形定位块,适用于冲孔兼小折有材料拉料现象时的外形定位,如图(c).图中尺寸 L与W依产品大小取值.(一般L=15MM,W=20MM).此种定位方式调整较为方便.(5)方形导料定位块,适用于连续下料模的材料导正(一般置于下模板.数量约 4~6个).如图(d).图中尺寸:E一般取5MM,产品变形较严重时要适当增大E值;L与W依产品大小取值.(一般L=30~35MM,W=15MM).第一篇：设计技术规范页次第 2 页共 4 页(6)弯曲模定位形式,适用于折弯成形模中的产品定位,如图(e).图中加有方框的尺寸(10)可依需要适当加大,此时要注意定位支承块的相关尺寸.图(e)注意:a.使用固定式定位(案内)时要确认相关模板的厚度及消孔大小.一般情况下:消孔单边大0.1MM,须使用线割加工.b.定位销(块)露出模板外直段高度 B(不包括圆弧段)取值: 一般情况下:精细定位,B=顶料销顶出高度+T; 有内(钩)孔定位时:外形定位,B=顶料销顶出高度+T+(3~5MM); 式中T为材料厚度.c.图(b),(c)中,C值一般取10MM.如下图所示:第一篇：设计技术规范页次第 3 页共 4 页(7) 挡块定位,适用于单边折弯模结构中.定位块的高度尺寸应和装在折块(刀)上的定位块尺寸相配合,保证同时导入材料.2.2定位销(块)选用分布设计原则(1)T>=0.8 时,精细定位块以材料边往料外偏0.03MM;T<0.8时,精细定位块以材料边往料外偏0.02MM.(2)素材为片料的第一工程料片定位,使用固定式与活动式相结合的定位方式.注意:使用固定式定位的材料边为产品尺寸形状要求较高的边,使用活动式定位的材料边为产品尺寸要求较低的边.第一篇：设计技术规范页次第 4 页共 4 页(3)后续工程必须使用前工程冲出的剪口做为精定位,并避开接刀处.(4)冲剪模尽量用固定式,折弯模尽可能用异形且可调式.(5)用内孔定位时,优先选用顺序:圆形----方形----异形.(6)各工程须使用相同的基准边,避免因公差造成段差刃边.(7)单边折弯模易有拉料现象,定位方式须设计成两边可调式,如前页图(e).业规范第一篇：设计技术规范页次第 1 页共 1 页1 总则1.1目的推行模具零部件结构标准化,实现模具设计的快速作业.1.2适用范围冲压模具设计部.2 定位支承块规定2.1定位支承块功用用在成形模的可调式定位中,将定位块联接在折刀上.2.2尺寸要求图(a)：是定位支承块的装配示意图.设计过程中注意折刀和定位块上螺纹孔上下位置尺寸(12及10)与定位支承块上孔距尺寸(22.0)的对应关系.图(b)：是定位支承块的规格尺寸.尺寸25或30视实际情况确定.定位支承块材质用SS41,不需要热处理.2.3五金零件需求表书写范例特殊规格的定位支承块,由设计者画零件图.如选用图(b)标准尺寸的定位支承块,不需要画零件图,在五金零件需求表中按以下范例格式写出.例: 定位支承块 30*40*10 定位支承块: 零件名称30*40*10: 规格规范第一篇：设计技术规范页次第 1 页共 1 页1 总则1.1目的推行模具零部件结构标准化,实现模具设计快速作业.1.2适用范围冲压模具设计部.2 作业原则2.1下模板上的圆孔较小需采用入子时,一般使用图a所示的入子形式.对应的模板入子孔的形状如图b所示.注意:A．上图(a)中入子直径D及尺寸“A-0.2”的选取要考虑保证挂钩宽度尺寸“1~2MM”和入子最小处壁厚“>=3MM”.(此两尺寸在实际画零件图时不标注).B．图(b)中反面沉孔的直径大小D2要保证挂钩能顺利装入,“S”孔的加工要求可按如下格式书写:“S 1-C+0.01 HATCHING: Φ**.0 BOT DEP 5.3”意思是:S 孔在加工时按图示尺寸单边加大+0.01MM,其中有影(剖面)线部分反面沉孔直径Φ**.0,深度5.3MM.2.2下模板上的异形孔如需采用入子时,一般使用普通的方形入子(带挂钩).第一篇：设计技术规范页次第 1 页共 3 页1 总则1.1目的保证设计出的模具具有较好的加工性,便于模具组立作业.1.2适用范围冲压模具设计部.2 作业标准与原则2.1线割孔(3MM以下的小孔除外)除刀口外,一般均需消线头,并在尖角处清角,设计者要按标准标明批注,不需用图形表示清角消线头,尺寸由加工者确定.如附图1：2.2一般在非刀口板(例:打板和夹板)上的孔不参与成形,都需清角及消线头.冲子和入子零件不可留线头,消线头的方法由加工单位确定.2.3无特殊需要的入子一般做成长方形,并倒C角,方式如附图2(模板倒R角).C值取0.5或1.0,甚至更大.同时注意入子的防呆措施(可利用在入子的本身倒一个较大的C角等方法).2.4铣加工中角部无特殊要求,只要求清角时,图形示出,不标圆角尺寸,由加工者现场确定圆角尺寸,如附图3.2.5铣加工中不清角时,一般取圆角大于R2.R按标注的尺寸加工,公差按标准取值,如附图4. 铣床的部分刀具规格参考附件一.第一篇：设计技术规范页次第 2 页共 3 页0.5mm~1mm.2.7模板厚度方向有攻牙孔或其它结构时,设计者必须画侧视图表示其位置.2.8为了确保入子的装配稳定性,设计者应将入子固定槽形状设计成如附图5所示,并画出详图.2.9对于细长类零件,应当考虑进行分段以利保证加工精度.分段后零件的长宽比视零件形状尺寸而定,一般取值可在10~15之间.2.10 3mm以下的小孔,刀口板要做入子,小孔较多且密集时请示上级.2.11为了方便模具的搬运,在模座的侧面适当部位需加工起重螺纹孔.一般情况下,起重螺纹孔规格取M20*40,特殊情况下(例模座厚度小于30MM时)才考虑取M16*40.2.12冲孔/落料/连续模中冲子过孔或落屑孔(SB/CB/DP/DD板)的铣加工优化处理(尤其是SB/DD):SB/DD在不影晌强度时可进行处理,并保证R≧3MM,DD板尽可能保证R≧5MM;CB/DP板一般不进行处理,除非孔形状较规则不会对模具局部强度产生影响.不能处理成铣加工的R角时,设计者按标准放间隙和注解公差(±0.1),加工单位依自身状况确定加工方法,设计者及主管检查审核图面时应将此项要求重点确认.附件一:加工部门CNC铣床程序现行刀具表1. 钻头规格A.直柄钻头：第一篇：设计技术规范页次第 3 页共 3 页B.锥柄钻头：直径：Æ13.5,Æ14,Æ14.5,Æ15,Æ17,Æ18,Æ18.5,Æ19,Æ20.5,Æ21,Æ21.5,Æ22,Æ22.5,Æ23.0C.潜水钻：直径：Æ26(L=76mm), Æ32(L=80mm)2.铣刀规格(注：括号内数据为铣刀有效部份长度)a micro-100直径：Æ3(7), Æ4(9), Æ5(11), Æ6(12), Æ8(22), Æ10(25), Æ12(30)b粗铣刀(过中心)直径：Æ6(15), Æ8(21), Æ10(24), Æ12(28), Æ14(28), Æ16(45), Æ18(33), Æ20(41)加长型：Æ12(52), Æ20(75)c精铣刀：直径：Æ6(15),Æ8(20),Æ10(25),Æ11(39),Æ12(28),Æ13(55),Æ14,Æ16,Æ18,Æ20第一篇：设计技术规范页次第 1 页共 3 页1 总则1.1目的规范沙拉孔的展开计算方法及相关模具尺寸和成形方法.1.2适用范围冲压模具设计部.2 沙拉孔规定2.1沙拉孔的分类沙拉孔(英文名COUNTER SINK、C.S.K或C’SINK)根据产品的要求不同,一般可将沙拉孔分成两类:产品铆合连接用的沙拉孔和通过螺钉(铆钉、拉钉)头部的沙拉孔.2.2沙拉孔尺寸的确认(1)在产品确认时,除了向客户确认清楚图面中的详细尺寸规格外且必需要求客户提供五金件实物,有实物以后可以请组立等相关单位进行试验以获得经验数据。

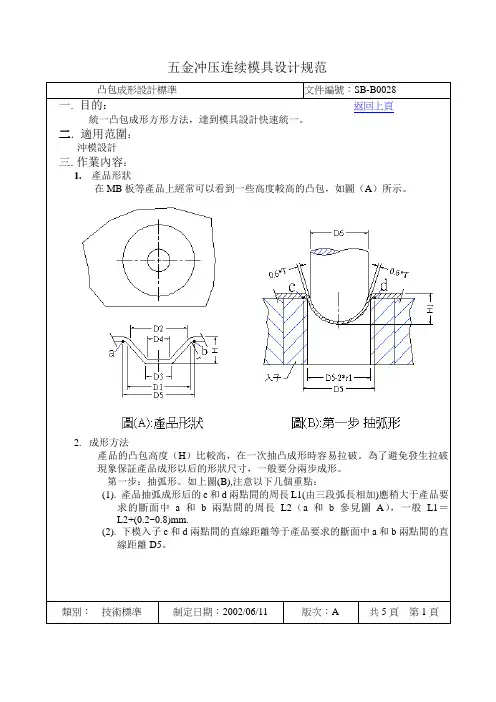

凸包成形設計標準文件編號：SB-B0028一. 目的：返回上頁統一凸包成形方形方法，達到模具設計快速統一。
二．適用范圍：沖模設計三.作業內容：1.產品形狀在MB板等產品上經常可以看到一些高度較高的凸包，如圖（A）所示。
2.成形方法產品的凸包高度（H）比較高，在一次抽凸成形時容易拉破。
為了避免發生拉破現象保証產品成形以后的形狀尺寸，一般要分兩步成形。
第一步：抽弧形。
如上圖(B),注意以下几個重點：(1). 產品抽弧成形后的c和d兩點間的周長L1(由三段弧長相加)應稍大于產品要求的斷面中a和b兩點間的周長L2（a和b參見圖A），一般L1＝L2+(0.2~0.8)mm.(2). 下模入子c和d兩點間的直線距離等于產品要求的斷面中a和b兩點間的直線距離D5。
類別：技術標準制定日期：2002/06/11 版次：A 共5頁第1頁凸包成形設計標準文件編號：SB-B0028(3). 閉模時保証圖中半徑為r1的圓弧與下模最小間隙為產品材料厚度的百分之六十（T＊60%）。
第二步：整形。
有兩種不同的整形方法。
如圖(C)和圖(D)，一般用圖(C)方法，凸包外形要求不高時用圖(D) 方法。
3.確定抽弧形時沖子尺寸的步驟和方法：(1) 根據產品要求的形狀和尺寸確定下模入子內孔的形狀尺寸。
如圖（E）注意：1>.C和d點間的直線距離等于產品要求的斷面中a和b兩點的直線距離D5。
2>.入子內孔中圓弧半徑r1的大小一般在1~3mm之間（含1和3mm）,以0.5mm為一階。
初步確定取r1等于產品斷面中相應處的半徑r.類別：技術標準制定日期：2002/06/11 版次：A 共5頁第2頁第一部分：凸包成形設計標準文件編號：SB-B0028(2) 初步產品抽弧形時的外形尺寸：1> 如圖（f）所示，以3點（下與下模入子內孔兩r1圓弧的切點及抽凸底部的中點（g）作圓。
2> 經過修剪如圖（g）所示，測出點c和點d間三段圓弧的總長度L1。
五金冲压连续模设计规范五金冲压连续模具设计是五金冲压工艺中的重要环节，直接关系到产品的质量和生产效率。
在连续模设计中，外导柱是一个关键部件，对模具的使用寿命和性能有着重要影响。
下面将介绍五金冲压连续模设计规范中外导柱的设计要点和注意事项。
一、设计要点：1.外导柱的定位准确性：外导柱是模具中的一个定位部件，它的定位准确性直接影响到模具的装配准确性和工作稳定性。
设计时应确保外导柱的尺寸和位置与其他定位部件匹配，达到精准定位的效果。
2.外导柱的刚度和稳定性：外导柱在模具工作过程中承受着较大的冲击载荷，因此其刚度和稳定性非常重要。
设计时应选择合适的材料和加工工艺，使外导柱具有足够的强度和刚度，以保证模具的工作稳定性和寿命。
3.外导柱的表面处理：外导柱与模具中其他部件的接触面积较大，表面粗糙度和润滑性对模具的使用寿命有着直接影响。
设计时应考虑外导柱的表面处理，如镀硬铬、磨削和润滑油脂等，以减少摩擦和磨损，提高模具的使用寿命。
4.外导柱的维护性和更换方便性：外导柱在使用过程中可能会出现磨损或其他故障，因此应考虑其维护性和更换方便性。
设计时应合理安排外导柱的位置和固定方式，以便于维护和更换。
二、设计注意事项：1.外导柱的长度和直径：外导柱的长度和直径应根据模具的具体要求进行选择，通常情况下，外导柱的长度应该略长于模具厚度的一半，直径应根据外导柱所承受的载荷和工作环境选择合适的尺寸。
2.外导柱的材料选择：外导柱材料的选择应考虑载荷、磨损和使用环境等因素。
通常情况下，外导柱应选择高强度的合金钢或工具钢，有些情况下还可以选择高速钢或硬质合金。
3.外导柱的固定方式：外导柱的固定方式应选择可靠且易于调整的方式，以便于实现模具的定位和调整。
通常情况下，可以采用螺纹固定、精确磨削或锁销等方式进行固定。
4.外导柱的润滑方式：外导柱与其他模具部件之间的间隙应适当设计，并配备润滑油脂或润滑剂，以减少摩擦和磨损。
外导柱还可以设计润滑孔或油管，方便润滑油脂的补充和更换。
五金冲压连续模具设计讲义一、引言二、连续模具的概念和分类1.连续模具是指在连续冲压工艺中，通过传递和固定材料，实现连续冲压成形的一种特殊模具。
2.连续模具可根据结构和功能的不同分为多种类型，如进料槽模具、过渡模具、冲孔模具等。
三、连续模具设计的主要原则1.稳定性原则：连续模具应具备足够的刚性和稳定性，以确保模具在高速连续冲压中能够稳定运行。
2.可靠性原则：连续模具的各个部件应设计成合理的结构，确保能够长时间、高频率地运行而不出现失效。
3.互换性原则：连续模具的结构和尺寸应符合标准，以便在需要更换模具时能够方便和快速地进行更换。
4.高效性原则：连续模具应尽可能减少材料浪费和能耗，提高生产效率和节约能源。
四、连续模具设计的要点1.连续进料槽的设计：进料槽是连续模具中的重要部分，其设计应考虑材料的传递和固定，以及防止卡料、卷曲等问题。
2.过渡模具的设计：过渡模具用于将连续进料槽中的材料转移到冲孔模具或其他成形模具中，其设计应考虑材料的位置、角度和角度的控制。
3.冲孔模具的设计：冲孔模具是实现连续冲压成形的关键部件，其设计应考虑冲孔位置、孔型和模具尺寸等因素。
4.排渣系统的设计：连续模具中的排渣系统用于将冲孔产生的废料排出，其设计应考虑排渣通道的位置、大小和形状等因素。
5.模具材料的选择：连续模具应选用高强度、耐磨损的材料，以保证模具的使用寿命和稳定性。
五、连续模具设计案例以连续冲孔为例1.确定冲孔模具的位置和孔型。
2.设计进料槽和过渡模具，确保材料能够顺利传递到冲孔模具。
3.设计冲孔模具的结构和尺寸，确保能够准确地冲出孔。
4.设计排渣系统，确保废料能够及时、顺利地排出。
5.检查整个连续模具的设计，确保各个部件能够协调工作，并进行必要的调整和优化。
六、结论连续模具设计是五金冲压工艺中的重要环节，合理的连续模具设计可以提高生产效率和产品质量。
本讲义介绍了连续模具的概念、分类、设计原则和要点，以及以连续冲孔为例的设计步骤。
五金冲压连续模具设计讲义全一、引言五金冲压连续模具设计是制造五金冲压件的重要工艺之一、连续模具是五金冲压件的生产工具，具有高效、精确、稳定的特点。
本设计讲义将介绍五金冲压连续模具的设计原理、设计要点以及注意事项，以指导读者正确地设计出优质的连续模具。
二、设计原理连续模具是由多个冲压工位组成的，通常包括送料、剪断、冲孔、成形等工序。
设计连续模具时，需要根据冲压件的尺寸、形状和工序要求，确定冲头、模具、送料装置等关键部件的结构和尺寸。
同时，还需考虑冲压机的技术参数，以保证模具在冲压过程中的稳定性和精度。
三、设计要点1.冲头设计：根据冲孔工序的要求，选择适当的冲头形状和尺寸。
通常情况下，冲头应具备良好的导向性、切削性和抗疲劳性能，以保证冲孔的质量和寿命。
2.模具设计：根据冲压工序的要求，确定模具的结构和尺寸。
模具应具备良好的刚性和稳定性，以抵抗冲压时的应力和压力。
同时，还需考虑方便拆卸和更换模具。
3.送料装置设计：根据冲压机的技术参数和冲压工序的要求，选择适当的送料装置。
送料装置应能够精确和稳定地将工件送入模具，以保证冲压的准确性和连续性。
四、注意事项1.安全性：在设计连续模具时，应充分考虑安全因素。
需要确保模具的各个部件均能在工作过程中有效保护操作人员的安全。
同时，还需对模具的使用过程进行风险评估和控制。
2.降低生产成本：在设计模具时，应力求减少材料和零部件的浪费，提高模具的使用寿命。
同时，还需考虑降低设备的维护成本和加工工艺的复杂程度。
3.提高冲压效率：设计连续模具时，应尽可能减少冲压工序的数量和时间。
通过合理布局和优化工艺参数，提高冲压机的运行效率和产量。
五、总结连续模具设计是五金冲压件生产的重要环节，对产品质量和生产效率具有重要影响。
本设计讲义介绍了五金冲压连续模具设计的原理、要点以及注意事项，希望读者能够通过学习和实践，掌握连续模具设计的基本方法和技巧，设计出更加优质和高效的连续模具。
欢迎阅读
1.目的：为规范沙拉孔的展开计算方法及相关模具尺寸和成形方法，制订本文件。
2.范围：适用于本公司各生产部门之作业。
3.职责：各相关部门根据本文件要求，尊循并执行之。
4.内容
4.1沙拉孔的分类：
根据产品的要求不同﹐分为深沙拉孔和浅沙拉孔两种。
如图一所示沙拉是产品互相铆接时﹐采用浅沙拉孔成形﹔图二所示沙拉用于铆拉钉之用﹐采用深沙拉成形。
在设计过程中﹐依据如图所示加以区分沙拉形式﹐对其采用不同的成形方法。
注意：客户来图为深沙拉结构时，我们都要向客户申请更改为类似浅沙拉结构，保证沙拉孔尺寸A和角度不变，底孔直径尺寸D适当加大，且直身尺寸最少要保证0.15倍料厚左右，因为深沙拉孔尺寸不易保证，难调模。
如客户一定要深沙拉结构则按客户要求做。
4.2沙拉孔的成形:一般有两种方法
4.2.1第一种方法：一般分为三个步骤：冲底孔，打沙拉孔，冲沙拉过孔。
此种方法产品外观好，
精度高，冲制稳定，但工程数较多,注意此种方式适用工程数允许的情况。
4.2.2第二种方法：一般分为两个步骤：挤凸打沙拉斜面，冲沙拉过孔。
此种方法节省工程，
孔径尺寸可保证，但挤压斜面时，冲头受力大，上垫板易打下沉，必须加硬料垫块
或时行热处理。
﹐如图十和图十一所示:下模部分做入子
4.2.3第三种方法：一般分为二个步骤：冲底孔，打沙拉孔。
此种方法节省工程，但挤斜面时易起毛刺，沙拉孔不精确。
﹐如图十二所示：冲头直径=(D-30%D)mm.
第二步：打沙拉。
如图十三、图十四所示：下模做入块。
「教程」五金冲压模具常用标准化结构一. 压线入子结构压线的目的：(1). 材料预变形，减少折弯时的阻力，使折弯时的尺寸更为准确。
(2). 防止折弯时产生的拉料变形。
二. 压筋入子结构压筋目的減小折弯时的回弹，使折弯尺寸更准确。
减小折弯时所产生的拉料变形。
注：滑块用于折弯成形时，滑块要做压筋。
三. 压毛边入子（1）压毛边的形式內孔压毛边﹐产品周边压毛边。
（2）压毛边入子的加工方法先线割好入子外形﹐将入子放入模板入子孔內﹐下面垫高0.22mm﹐用Φ4球刀依入子周边加工﹐尺寸見下图示意。
(料厚为0.8T)四. 预剪结构连续模带料部分在最后一站剪切或剪断成形﹐产品要求外观或手可触摸处均无毛边﹐因此要求模具在剪切的前一站进行预剪(也称为预压毛边)。
设计时﹐先要判定毛边的方向﹐确定预剪在上模还是在下模﹐其结构及具体设计尺寸如下﹕五. 连剪带折弯结构作业说明：先剪后折刀口高度为一个料厚，斜1.5度，目的是减少冲头同切口之间的接触面，以便減少摩擦。
沖头切口底部直2mm,是为了保证刀口強度，防止崩刃。
沖头折弯边高度为1.5T，这样可保证先剪断后折边。
六. 顶料销设计标准1.选用原則(1).一般选用Φ8.0的LB型顶料销。
若位置不夠时可选用Φ6.0型的顶料销。
(2).当所需顶料力很大，位置又夠时可选用Φ10.0的顶料销.(3).顶料销长度的选择，应注意参考以下原则：a. 选用标准长度，并考虑可否不需要在模板上沉孔。
b. 顶出高度<=10mm时，一般选用φ8.0的顶料销﹔顶出高度>=10.0MM时，选择其它标准规格的顶料销.c. 避免开模时弹簧顶住模板台阶处的現象。
d. 铁氟龙材质LB型顶料销适用于铝材，铜材等材质。
规格为Φ8.0*25，Φ8.0*30，Φ8.0*35，Φ8.0*402．排布規則（1）抽孔，抽凸周围对称排配顶料销，也可采用內脱料的形式脱料。
（2）折弯时如使用顶料销脱料，在凸模上折弯边每隔20-30MM 排配一个顶料销，折弯拐角处一定要排配一个顶料销，顶料销四分点距折弯边2.5MM.（3）折单边时，折弯边顶料销按上述原則排配，非折弯边视大小均勻分布2-4个顶料销。
