各芯片控制字及操作字格式

(1) 单工通信：它只允许一个方向传输数据，不能进行反方向传输。

(2) 半双工通信：它允许两个方向传输数据，但不能同时传输，只能交替进行，A发B收或B发A收，这种协调可以靠增加接口的附加控制线来实现，也可用软件约定来实现。

(3) 全双工通信：它允许两个方向同时进行数据传输，A收B发的同时可A发B收，但是这两个传输方向的资源必须完全独立，A与B都必须有独立的接收器和发送器，从A到B和从B到A的数据通路也必须完全分开(至少在逻辑上是分开的)。

8251作用、特点具有同步/异步的接受/发送功能它能将并行输入的8位数据变换成逐位输出的串行信号；也能将串行输入数据变换成并行数据，一次传送给处理机。

广泛应用于长距离通信系统及计算机网络。

8251A由发送器、接收器、数据总线缓冲存储器读/写控制电路及调制/解调控制电路等5部分组成，各组成部分的工作过程：8251A的发送器包括发送缓冲存储器，CPU用OUT指令将要发送的数据送入到8251A的数据总线缓冲器，再并行送入发送数据缓冲器中。

当TxRDY有效时，将数据送移位寄存器将并行数据转换为串行数据并格式化后，经TxD引脚串行输出。

发送移位寄存器(并→串转换)及发送控制电路3部分，CPU需要发送的数据经数据发送缓冲存储器并行输入，并锁存到发送缓冲存储器中。

如果是采用同步方式，则在发送数据之前，发送器将自动送出一个(单同步)或两个(双同步)同步字符(Sync)。

然后，逐位串行输出数据。

如果采用异步方式，则由发送控制电路在其首尾加上起始位及停止位，然后从起始位开始，经移位寄存器从数据输出线T X D逐位串行输出，其发送速率由T X C端上收到的发送时钟频率决定。

当发送器作好接收数据准备时，由发送控制电路向CPU发出T X RDY有效信号，CPU立即向8251A 并行输出数据。

如果8251A与CPU之间采用中断方式交换信息，那时T X RDY作为向CPU发出的发送中断请求信号。

0:写入后地址不变 1:每次写入地址自动加

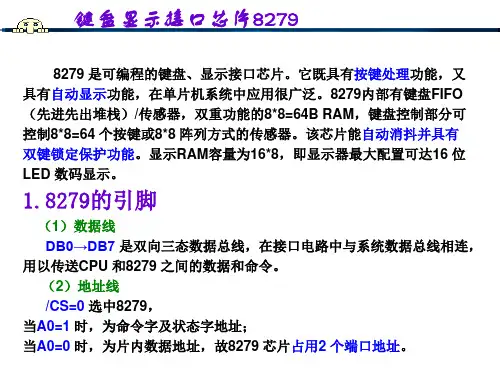

键盘显示接口芯片8279
⑥ 禁写显示RAM/消隐命令
1 0 1 IWA IWB BLA BLB
特征 无 A组 B组 A组 B组
位
效 禁写 禁写 消隐 消隐
IWA：禁止A组显示 RAM写。D3=1,A组禁写；D3=0,允许A组写。
OUTA3~OUTA0与OUTB3~OUTB0单独使用时，若只想改变B组的输出 值而A组的输出不受影响，就可以让D3=1即禁止向A组显示RAM写数据，这 样在向显示RAM的一个单元写入8位字节数据时就只写入字节的低4位而字节 的高4位不写入RAM单元。
3.8279的工作方式
8279有三种工作方式——键盘输入(键扫描)、传感器扫描、选通输入 键盘输入方式:有键按下时，回复缓冲器缓冲并锁存行列式键盘的列输入线。在
逐行列扫描时，回复线用来搜寻每一行列中闭合的键，当某一键闭合时，去抖 电路被置位，延时等待10ms后，再检查该键是否仍处在闭合状态，如不是闭合， 则当做干扰信号不予理睬；如是闭合，则将该键的列扫描码、行回复码、引脚 CNTL和引脚SHIFT的状态（两个独立附加的开关）一起形成键盘数据被送入 8279内部的FIFO（先进先出）存储器。键盘数据格式如下：
FIFO RAM的状态寄存器: (a)键盘输入方式或选通输入方式,寄存FIFO RAM的工作状态,FIFO
RAM不空时，会使IRQ变高; (b) 传感器方式,若检测出传感器的状态发生了变化,会使IRQ变高
⑥ 显示RAM及显示地址寄存器
显示RAM:16×8位,存储字符的字形码,显示时,从OUTA3～0和OUTB3～0输出
8个数码管从左至右依次 0 1 2 3 4 5 6 7
显示RAM地址单元

大规模控制系统的需求。
8255A与可编程逻辑器件的结合，可以实现高速、实时的数据
03
采集和控制。
在数据采集与控制系统中的应用
8255A在数据采集与控制系统中，可以作为数据传输的桥梁，实现快速、稳定的数 据传输。
通过8255A，可以实现多路数据的并行采集和处理，提高了数据处理的效率。
8255A在数据采集与控制系统中，可以作为主控制器，协调各个模块的工作，保证 系统的稳定运行。
微处理器可以通过8255A实现对 外部设备的控制，扩展了微处理
器的控制能力。
8255A可以作为微处理器的输入 /输出接口，实现人机交互和数据
采集。
与可编程逻辑器件连接的应用
01
8255A可以与可编程逻辑器件连接，实现复杂的逻辑控制和数 据处理。
02
通过8255A，可编程逻辑器件可以扩展其输入/输出端口，满足
根据实际需求，设定8255A的数据格式，包括数据位、停止位、 奇偶校验位等。
数据读写操作
通过数据传输编程实现对8255A的数据读写操作，包括读数据、 写数据、读写同时操作等。
PART 05
8255A的应用实例
与微处理器连接的应用
8255A与微处理器连接，可以实 现并行数据传输，提高数据传输
效率。
在现代嵌入式系统中，8255A芯片仍有一 定的应用，尤其在一些需要并行I/O接口的 场合，如人机界面、传感器等。
PART 02
8255A芯片的基本结构 与功能
芯片的基本组成
输入/输出端口
数据总线
8255A包含三个输入/输出端口，分别为 端口A、端口B和端口C。每个端口都有8 个位，可以独立配置为输入或输出模式。
控制信号生成

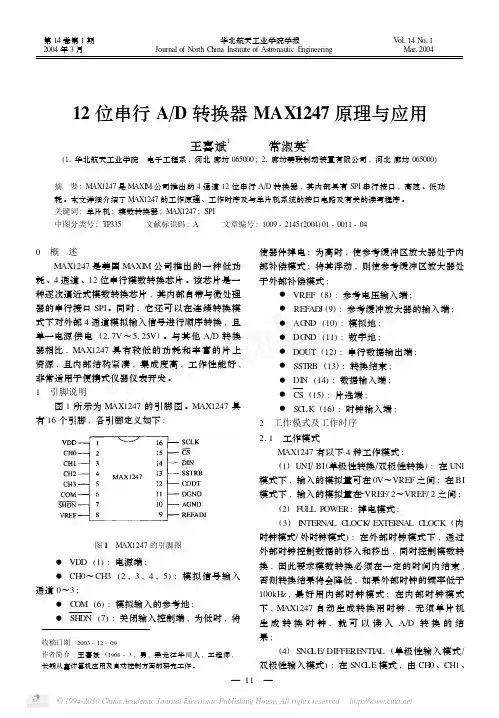

12位串行A ΠD 转换器MAX 1247原理与应用王喜斌1 常淑英2(11华北航天工业学院　电子工程系,河北廊坊065000;21廊坊美联制动装置有限公司,河北廊坊065000)摘　要:M AX 1247是M AXI M 公司推出的4通道12位串行A ΠD 转换器,其内部具有SPI 串行接口,高速、低功耗。

本文详细介绍了M AX 1247的工作原理、工作时序及与单片机系统的接口电路及有关的读写程序。

关键词:单片机;模数转换器;M AX 1247;SPI中图分类号:TP335 文献标识码:A 文章编号:1009-2145(2004)01-0011-04收稿日期:2003-12-09作者简介:王喜斌(1968-),男,黑龙江华川人,工程师,长期从事计算机应用及自动控制方面的研究工作。

0　概　述MAX1247是美国MAXI M 公司推出的一种低功耗、4通道、12位串行模数转换芯片。

该芯片是一种逐次逼近式模数转换芯片,其内部自带与微处理器的串行接口SPI 。

同时,它还可以在连续转换模式下对外部4通道模拟输入信号进行顺序转换,且单一电源供电(217V ～5125V )。

与其他A ΠD 转换器相比,MAX1247具有较低的功耗和丰富的片上资源,且内部结构紧凑,集成度高,工作性能好,非常适用于便携式仪器仪表开发。

1　引脚说明图1所示为MAX1247的引脚图。

MAX1247具有16个引脚,各引脚定义如下:图1　MAX1247的引脚图●　VDD(1):电源端;●　CH0～CH3(2,3,4,5):模拟信号输入通道0～3;●　C OM (6):模拟输入的参考地;●　SH DN (7):关闭输入控制端,为低时,将使器件掉电;为高时,使参考缓冲区放大器处于内部补偿模式;将其浮动,则使参考缓冲区放大器处于外部补偿模式;●　VREF (8):参考电压输入端;●　REFAD J (9):参考缓冲放大器的输入端;●　AG ND (10):模拟地;●　DG ND (11):数字地;●　DOUT (12):串行数据输出端;●　SSTRB (13):转换结束;●　DI N (14):数据输入端;●　CS(15):片选端;●　SC LK(16):时钟输入端;2　工作模式及工作时序211　工作模式MAX1247有以下4种工作模式:(1)UNI ΠBI (单极性转换Π双极性转换):在UNl模式下,输入的模拟量可在0V ～VREF 之间;在BI 模式下,输入的模拟量在2VREF/2～VREF/2之间;(2)FU LL POWER :掉电模式;(3)I NTERNA L C LOCK /EXTERNA L C LOCK (内时钟模式/外时钟模式):在外部时钟模式下,通过外部时钟控制数据的移入和移出,同时控制模数转换,因此要求模数转换必须在一定的时间内结束,否则转换结果将会降低,如果外部时钟的频率低于100kH z ,最好用内部时钟模式;在内部时钟模式下,MAX1247自动生成转换用时钟,无须单片机生成转换时钟,就可以读入A ΠD 转换的结果; (4)S NG LE/DIFFERE NTI A L (单极性输入模式Π双极性输入模式):在S NG LE 模式,由CH0、CH1、　第14卷第1期2004年3月 华北航天工业学院学报Journal of N orth China Institute of Astronautic Engineering V ol 114N o 11　Mar 12004CH 、CH3输入端信号分别和C OM 端口构成4路输入信号;在DIFFERE NTI A L 模式,CH0/CH1两输入端间将构成差动输入,CH2/CH3两输入端间将构成差分输入。
