电动给水泵和汽动给水泵的经济性比较探讨

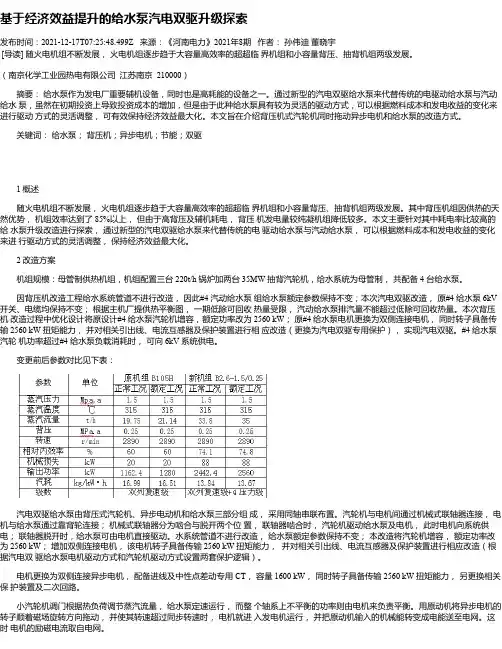

基于经济效益提升的给水泵汽电双驱升级探索发布时间：2021-12-17T07:25:48.499Z 来源：《河南电力》2021年8期作者：孙伟迪董晓宇[导读] 随火电机组不断发展，火电机组逐步趋于大容量高效率的超超临界机组和小容量背压、抽背机组两级发展。

（南京化学工业园热电有限公司江苏南京 210000）摘要：给水泵作为发电厂重要辅机设备，同时也是高耗能的设备之一。

通过新型的汽电双驱给水泵来代替传统的电驱动给水泵与汽动给水泵，虽然在初期投资上导致投资成本的增加，但是由于此种给水泵具有较为灵活的驱动方式，可以根据燃料成本和发电收益的变化来进行驱动方式的灵活调整，可有效保持经济效益最大化。

本文旨在介绍背压机式汽轮机同时拖动异步电机和给水泵的改造方式。

关键词：给水泵；背压机；异步电机；节能；双驱1 概述随火电机组不断发展，火电机组逐步趋于大容量高效率的超超临界机组和小容量背压、抽背机组两级发展。

其中背压机组因供热的天然优势，机组效率达到了 85%以上，但由于高背压及辅机耗电，背压机发电量较纯凝机组降低较多。

本文主要针对其中耗电率比较高的给水泵升级改造进行探索，通过新型的汽电双驱给水泵来代替传统的电驱动给水泵与汽动给水泵，可以根据燃料成本和发电收益的变化来进行驱动方式的灵活调整，保持经济效益最大化。

2 改造方案机组规模：母管制供热机组，机组配置三台 220t/h 锅炉加两台 35MW 抽背汽轮机，给水系统为母管制，共配备 4 台给水泵。

因背压机改造工程给水系统管道不进行改造，因此#4 汽动给水泵组给水泵额定参数保持不变；本次汽电双驱改造，原#4 给水泵 6kV 开关、电缆均保持不变；根据主机厂提供热平衡图，一期低除可回收热量受限，汽动给水泵排汽量不能超过低除可回收热量。

本次背压机改造过程中优化设计将原设计#4 给水泵汽轮机增容，额定功率改为 2560 kW；原#4 给水泵电机更换为双侧连接电机，同时转子具备传输 2560 kW 扭矩能力，并对相关引出线、电流互感器及保护装置进行相应改造（更换为汽电双驱专用保护），实现汽电双驱。

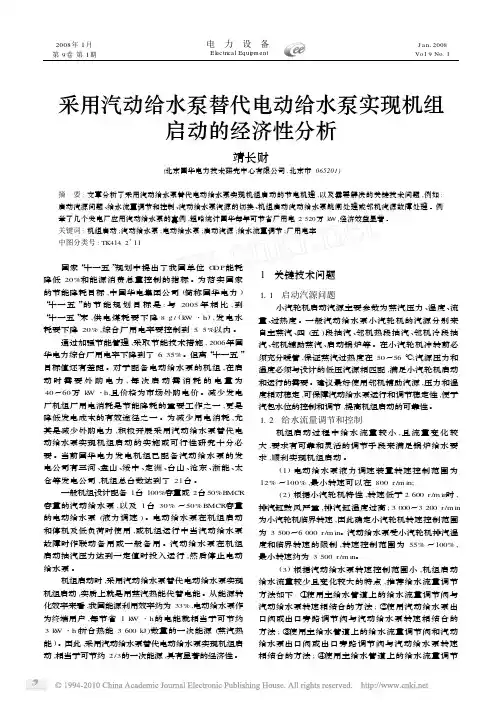

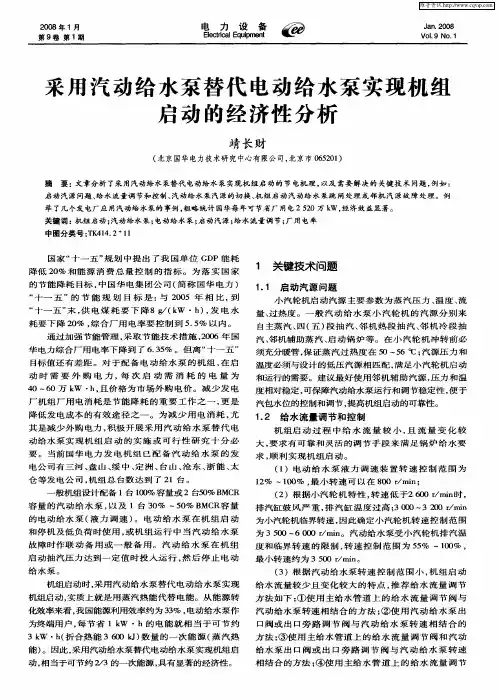

2008年1月第9卷第1期电　力　设　备El ectri ca l Equi p m ent　J a n12008Vo l.9No.1采用汽动给水泵替代电动给水泵实现机组启动的经济性分析靖长财(北京国华电力技术研究中心有限公司,北京市065201)摘　要:文章分析了采用汽动给水泵替代电动给水泵实现机组启动的节电机理,以及需要解决的关键技术问题,例如:启动汽源问题、给水流量调节和控制、汽动给水泵汽源的切换、机组启动汽动给水泵跳闸处理或邻机汽源故障处理。

例举了几个发电厂应用汽动给水泵的事例,粗略统计国华每年可节省厂用电2520万k W,经济效益显著。

关键词:机组启动;汽动给水泵;电动给水泵;启动汽源;给水流量调节;厂用电率中图分类号:TK414.2+11 国家“十一五”规划中提出了我国单位G DP能耗降低20%和能源消费总量控制的指标。

为落实国家的节能降耗目标,中国华电集团公司(简称国华电力)“十一五”的节能规划目标是:与2005年相比,到“十一五”末,供电煤耗要下降8g/(k W・h),发电水耗要下降20%,综合厂用电率要控制到5.5%以内。

通过加强节能管理,采取节能技术措施,2006年国华电力综合厂用电率下降到了6.35%。

但离“十一五”目标值还有差距。

对于配备电动给水泵的机组,在启动时需要外购电力,每次启动需消耗的电量为40～60万k W・h,且价格为市场外购电价。

减少发电厂机组厂用电消耗是节能降耗的重要工作之一,更是降低发电成本的有效途径之一。

为减少用电消耗,尤其是减少外购电力,积极开展采用汽动给水泵替代电动给水泵实现机组启动的实施或可行性研究十分必要。

当前国华电力发电机组已配备汽动给水泵的发电公司有三河、盘山、绥中、定洲、台山、沧东、浙能、太仓等发电公司,机组总台数达到了21台。

一般机组设计配备1台100%容量或2台50%B MCR 容量的汽动给水泵,以及1台30%～50%B MCR容量的电动给水泵(液力调速)。

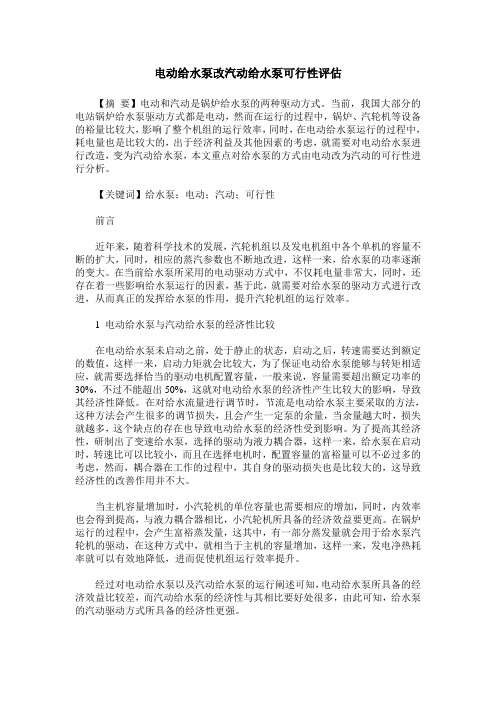

电动给水泵改汽动给水泵可行性评估【摘要】电动和汽动是锅炉给水泵的两种驱动方式。

当前，我国大部分的电站锅炉给水泵驱动方式都是电动，然而在运行的过程中，锅炉、汽轮机等设备的裕量比较大，影响了整个机组的运行效率，同时，在电动给水泵运行的过程中，耗电量也是比较大的，出于经济利益及其他因素的考虑，就需要对电动给水泵进行改造，变为汽动给水泵，本文重点对给水泵的方式由电动改为汽动的可行性进行分析。

【关键词】给水泵；电动；汽动；可行性前言近年来，随着科学技术的发展，汽轮机组以及发电机组中各个单机的容量不断的扩大，同时，相应的蒸汽参数也不断地改进，这样一来，给水泵的功率逐渐的变大。

在当前给水泵所采用的电动驱动方式中，不仅耗电量非常大，同时，还存在着一些影响给水泵运行的因素，基于此，就需要对给水泵的驱动方式进行改进，从而真正的发挥给水泵的作用，提升汽轮机组的运行效率。

1 电动给水泵与汽动给水泵的经济性比较在电动给水泵未启动之前，处于静止的状态，启动之后，转速需要达到额定的数值，这样一来，启动力矩就会比较大，为了保证电动给水泵能够与转矩相适应，就需要选择恰当的驱动电机配置容量，一般来说，容量需要超出额定功率的30%，不过不能超出50%，这就对电动给水泵的经济性产生比较大的影响，导致其经济性降低。

在对给水流量进行调节时，节流是电动给水泵主要采取的方法，这种方法会产生很多的调节损失，且会产生一定泵的余量，当余量越大时，损失就越多，这个缺点的存在也导致电动给水泵的经济性受到影响。

为了提高其经济性，研制出了变速给水泵，选择的驱动为液力耦合器，这样一来，给水泵在启动时，转速比可以比较小，而且在选择电机时，配置容量的富裕量可以不必过多的考虑，然而，耦合器在工作的过程中，其自身的驱动损失也是比较大的，这导致经济性的改善作用并不大。

当主机容量增加时，小汽轮机的单位容量也需要相应的增加，同时，内效率也会得到提高，与液力耦合器相比，小汽轮机所具备的经济效益要更高。

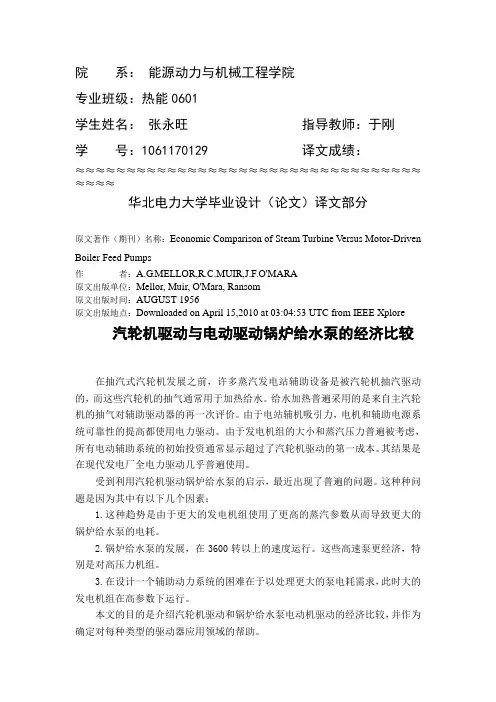

院系：能源动力与机械工程学院专业班级：热能0601 学生姓名：张永旺指导教师：于刚学号：1061170129 译文成绩：≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈华北电力大学毕业设计（论文）译文部分原文著作（期刊）名称：Economic Comparison of Steam Turbine Versus Motor-DrivenBoiler Feed Pumps作者：A.G.MELLOR,R.C.MUIR,J.F.O'MARA原文出版单位：Mellor, Muir, O'Mara, Ransom原文出版时间：AUGUST 1956原文出版地点：Downloaded on April 15,2010 at 03:04:53 UTC from IEEE Xplore 汽轮机驱动与电动驱动锅炉给水泵的经济比较在抽汽式汽轮机发展之前，许多蒸汽发电站辅助设备是被汽轮机抽汽驱动的，而这些汽轮机的抽气通常用于加热给水。

给水加热普遍采用的是来自主汽轮机的抽气对辅助驱动器的再一次评价。

由于电站辅机吸引力，电机和辅助电源系统可靠性的提高都使用电力驱动。

由于发电机组的大小和蒸汽压力普遍被考虑，所有电动辅助系统的初始投资通常显示超过了汽轮机驱动的第一成本。

其结果是在现代发电厂全电力驱动几乎普遍使用。

受到利用汽轮机驱动锅炉给水泵的启示，最近出现了普遍的问题。

这种种问题是因为其中有以下几个因素：1.这种趋势是由于更大的发电机组使用了更高的蒸汽参数从而导致更大的锅炉给水泵的电耗。

2.锅炉给水泵的发展，在3600转以上的速度运行。

这些高速泵更经济，特别是对高压力机组。

3.在设计一个辅助动力系统的困难在于以处理更大的泵电耗需求，此时大的发电机组在高参数下运行。

本文的目的是介绍汽轮机驱动和锅炉给水泵电动机驱动的经济比较，并作为确定对每种类型的驱动器应用领域的帮助。

结论1.对于主发电机组的大小，并考虑蒸汽压力范围，锅炉给水泵汽轮机驱动器不能单独的考虑到投资上，除非单独一个全尺寸没有备件汽轮机驱动器被考虑。

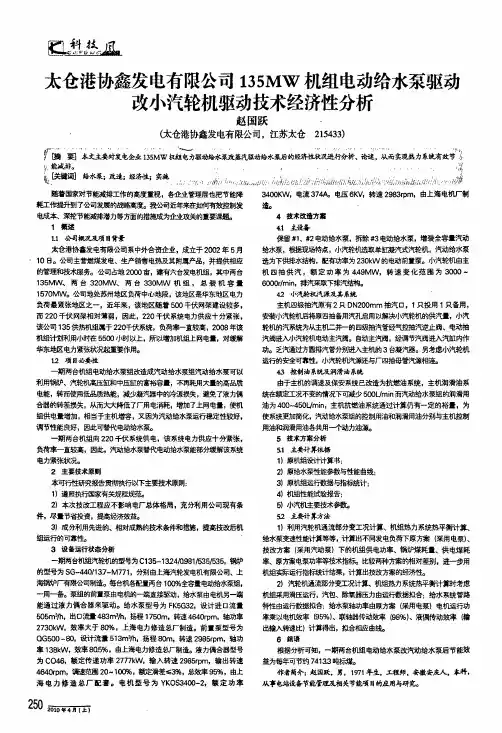

太仓港协鑫发电有限公司135M W 机组电动给水泵驱动改小汽轮机驱动技术经济陛分析赵国跃汰仓港协鑫发电有限公司，江苏太仓215433)抒”…4。

4'’”’。

、。

1。

2。

”“一j 、w…一一Ⅶ’4I ：一一…。

4t j ，…。

，。

e ，}?≯。

c}裔要】本建主要绅发电企业135M W 机组电力驱动给水泵改蒸汽驱动给水霖岳的经济性状况进行分析、论述，从而实现热力系统有效节石。

L 燃，：j+j弧l ‰警链铽酗曝、硝逝螂涵誊粤：1；一；i 沌¨¨噍。

㈡瓴镰㈦：㈦一她。

％讲／／7n ／／／／y ／／．．7／i hT 《；t l h'D T)ill,趣孤|铀‰j {_i √i l 哇j p 协|‰jq k “jr j ．：l “；?1，?：{轧|t “1-：j 1|+|镪，：*，t|}i 昔|j i ．t |l 。

!?ti B j t 扎鼬tj |‘?j ，kt {*吨慵Ei 强|：hj n。

n|’，-jE 、巾r 。

"随着国家对节能减排工作的高度重视，．t l -'f b"业管理层也把节能降3400K W ，电流374A ，电压6K v ’转速2983rpm ，由上海电机厂制耗工作稍哥陶I 了公司发展的战略高度。

我公司近年来在如伺有效控制发造。

电J 戎本、深挖节能减排潜力等方面的措施成为企业攻关的重要课题。

4技术改造方案1概述4．1主设备L1公司概况及项目背景保留群1、#2电动给水泵，拆除#3电动给水泵，增装全容量汽动太仓港协鑫发电有限公司系中外合资企业，成立于2002年5月给水泵，根据现场特点，小汽轮机选取单缸凝汽式汽轮机，汽动给水泵10日。

公司主营燃煤发电、生产销售电热及其附属产品，并提供相应选为下供排水结构，配有功率为230kW 的电动前置泵。

小汽轮机由主的管理和技术服务。

公司占地2000亩，建有六台发蝴，其中两台机四抽供汽，额定功率为4．49M W ，转速变化范围为3000—135M W 、两台320M W ．两台330M W 机组，总装机容量6000r ／m i n ，排汽采取下排汽结构。

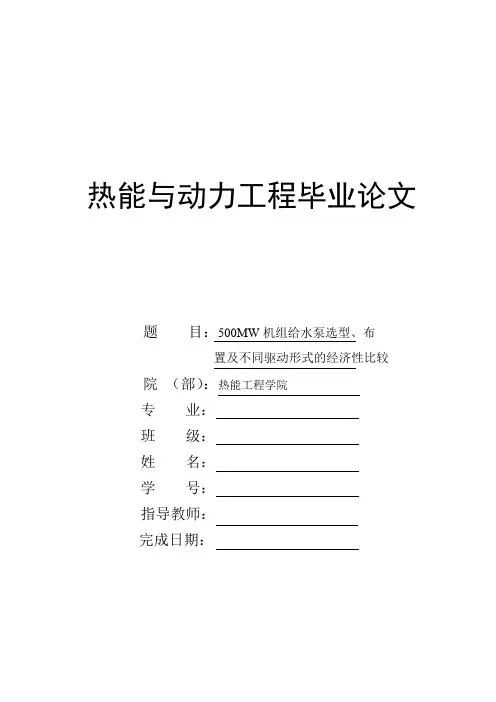

热能与动力工程毕业论文
题目：500MW机组给水泵选型、布
置及不同驱动形式的经济性比较
院（部）：热能工程学院
专业：
班级：
姓名：
学号：
指导教师：
完成日期：
目录摘要·Ⅲ
ABSTRACT·Ⅳ
1前言·1
2给水系统的确定·2
2.1单母管制系统·2
2.2切换母管制给水系统·2
2.3单元制给水系统·3
3 给水泵型号的选择·5
3.1给水泵的扬程·5
3.2给水泵的配置·6
3.3给水泵流量的确定·11
4 CHTA型高压锅炉给水泵·13
4.1CHTA型高压锅炉给水泵的介绍·13
4.250CHTA/6型高压锅炉给水泵的性能曲线·15 4.3CHTA型泵的监视和保护·16
4.4CHTA型泵的外形和安装尺寸·18
5给水泵入口静压力的计算·21
5.1除氧器的运行方式·21
5.2滑压除氧器在机组负荷改变时的运行状况·22 5.3给水泵入口静压力的确定·24
5.4防止给水泵汽蚀的方法·27
6 给水泵的拖动·30
6.1电动给水泵和汽动给水泵的选择原则·30 6.2给水泵驱动方式的确定·30
6.3小汽轮机的选择·36
6.4小汽轮机的备用汽源·38
7结论·40
谢辞·41
参考文献·42。

我厂的汽泵不统一，#3机和#2#4机汽泵是两种型号。

（注：汽泵为统称，机侧称小机，泵侧称主泵。

）#3机小机由杭州汽轮机厂制造，正常功率是3829KW，转速范围（3200—5450）rpm，转子级数15级。

#2#4机小机是北京电力设备总厂制造，最大功率是6000KW，转速范围（3600—5200）rpm，转子级数7级。

主泵全部是北京电力设备厂制造，主泵的前置泵是上海凯士比泵有限公司制造，电机功率250KW。

通过对我厂汽泵的几年运行观察和汽泵出现的一些不安全现象，我们有必要对汽泵的各自特点进行掌握和进一步分析，使运行职工全面掌握其特点和规律，保证汽泵的运行安全，最大程度保证机组的安全稳发。

下面就#2#3#4汽泵的共性和#2#3#4各自特性进行分析：一 .#2#3#4小机的共性：通过多次的启动发现，当汽泵掉闸后停运一段时间启动或停运时间小于8小时启动时，汽泵振动大，影响汽泵安全。

所以当汽泵正常停运或掉闸后，要及时关闭汽源，关闭蝶阀、破坏真空，待小机冷却后再启动。

这个特点是#2#3#4小机的共性。

二 .#3机汽泵的特点：#3机汽泵有两台主油泵、互为备用。

正常运行时，由一台主油泵供调节和润滑用油。

它还有一台顶轴油泵和一台直流事故油泵，以保证停机盘车和事故状态下提供润滑油。

小机启动和停机后必须投盘车，盘车是靠喷油带动转子上的油轮来使转子转动。

#3机汽泵在投运时注意以下几点：1.启动暖管时，先暖至进汽手动门前，防止热气窜入汽缸使汽缸受热不均造成盘车中动静摩擦，盘车停运。

2.准备冲车前，小机送轴封抽真空，这项操作尽量不要提前，因为当送轴封抽真空后，轴封汽窜入汽缸通过小机汽缸下部进入排汽管，这样造成小机缸体下部受热膨胀量大于缸体上部膨胀量，易使动静摩擦。

同时盘车转速低、叶片对热气的扰动不足以使汽缸上下受热均匀，所以小机真空正常后，全开进汽手动门后进行缸体的暖机疏水时间不要拖。

防止汽门不严小机缸体窜入热汽，使汽缸下部进一步受热，产生汽缸上下膨胀不均，影响启动。

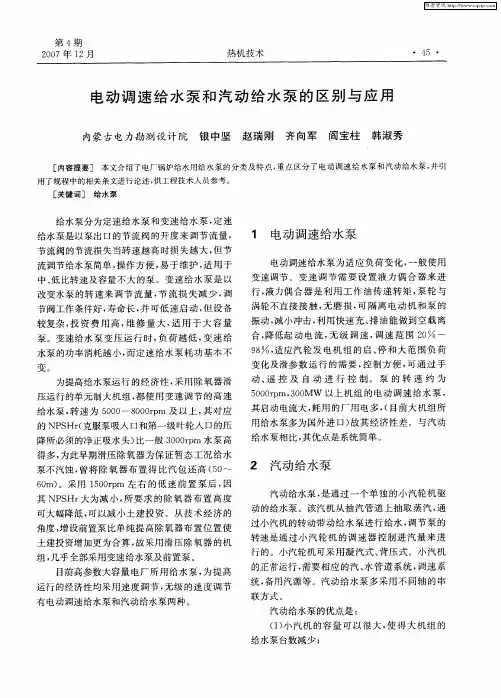

发电厂中电动给水泵与汽动泵的应用【摘要】电动给水泵与汽动泵为两种常见的发电厂锅炉给水两种不同的方式，一般采用电动给水泵给水，但个别也有采用小汽轮机拖动泵体进行锅炉给水的方式，综合考虑两者的结构、特点、在应用上各自的优缺点及如何选择，本文拟对其进行论述。

【关键词】电动给水泵;汽动给水泵;应用分析;选择0.前言在发电厂中，给水泵是用来给水升压,泵前的水压力较低,泵后的教高,用来使水流通。

而给水泵一般分为电动和汽动两种工作方式，简单的说，电动给水泵是电力带动，而汽动给水泵一般是有汽轮机带动,汽轮机旋转通过连轴带动汽动泵旋转。

在发电厂中锅炉给水泵的拖动方式，一般分电动机与汽轮机二种拖动方式。

电动机多采用交流电动机，所以给水泵的转速是定速的，锅炉给水调节经过“节流”调节。

但电动机操作方便、灵活、占地小，而汽轮机拖动，它有蒸汽管路和操作阀件，运行较麻烦，占地也大，但可变速运行，无“节流”损失。

所以，中小热电厂，在电网联接时（上网）一般都采用电动方式，只有孤立热电厂（无电网时）、首期工程，为了首次启动、锅炉上水，必须有一台启动锅炉和配一台蒸汽轮机拖动的给水泵，便于第一次启动用。

用汽动泵可以利用发电能力不高的蒸汽来带动小汽机,节省用电，而电动泵使用费电但是方便。

下面就其两者本身结构及应用特点谈谈其优缺点。

1.电动给水泵锅炉电动给水泵可以分为很多种，有dg型次高压锅炉给水泵，还有dc型，锅炉给水多级泵。

dg型单吸多级离心泵作为高压锅炉给水或其他高压给水用。

输送介质温度低于160℃，适用于电厂各种容量机组的单元制及母管给水系统。

dg型是卧式、单吸、多级节段式离心泵。

泵的进出口均垂直向上。

拉紧螺栓将泵的吸入段、中段、排出段联结成一体。

泵转子由装在轴上的叶轮、平衡盘等零件组成。

整个转子由泵轴两端的滑动轴承支承。

轴承用润滑油润滑，用循环冷水冷却。

转子的轴向力由平衡盘平衡。

轴封采用填料密封或机械密封。

在轴的两端设有密封函，内装软填料或机械密封。

浅谈垃圾发电厂锅炉给水泵的选型朱琴芳发表时间：2018-04-09T11:00:13.677Z 来源：《基层建设》2017年第36期作者：朱琴芳[导读] 摘要：国内的电厂锅炉给水泵驱动方式主要有电动和汽动两种。

江苏省节能工程设计研究院有限公司江苏南京 210000 摘要：国内的电厂锅炉给水泵驱动方式主要有电动和汽动两种。

文章通过对汽动方案与电动方案进行优缺点对比分析，并且结合垃圾发电厂的特殊性，得出了对于垃圾电厂选用电动给水泵的原因。

关键词：电动给水泵；汽动给水泵；优缺点；1、前言锅炉给水泵作为电厂重要的辅机设备之一，不但系统庞大，而且其投资在全厂辅机中占较大的比例，其功率较大，运行维护成本较高，合理选择给水泵驱动方式对发电厂造价和安全经济运行起到较大作用，所以锅炉给水的选型，是项目设备优选的重点工作。

2、给水泵的优缺点比较国内电厂锅炉给水泵驱动方式主要有电动和汽动两种。

其中，电动方式又分为两种：一是定速泵，泵出口流量及压力由调节阀调节，因耗电多经济性差，仅作为启动备用泵；二是调速泵，依靠液力藕合器改变转速，以调节泵出口流量及压力。

电动给水泵的优点是操作方便、灵活、占地小。

但是电动给水泵在启动时，从静止到额定转速，启动力矩很大。

为适应这个转矩，驱动电机配置容量一般要比给水泵的额定功率大30%一50%，所以其经济性较差；其次电动给水泵采用节流的方法以调节给水流量，调节损失较大，且泵的余量越大，损失越高，这是电动泵不可克服的缺点之一。

采用液力藕合器驱动的变速给水泵虽然可以在较小的转速比下启动，电机的配置容量不必考虑过多的富裕量，但是，藕合器工作过程本身存在驱动损失功率高达15%左右。

如1台2MW的给水泵，当锅炉负荷为额定负荷的66%时，其液力联轴器的损失即为300kw[1]。

而汽动泵则不需要升速齿轮和液力祸合器，所以也不存在设备的传动损失，小汽轮机的单位容量随着主机容量的增加而增加，内效率也相应提高，从而比液力祸合器驱动获得更为显著的经济效益采用汽动调速给水泵利用锅炉部分富裕蒸发量驱动给水泵汽轮机，使供电量增加，相当于主机增容，降低了发电净热耗率，提高了机组运行效率。

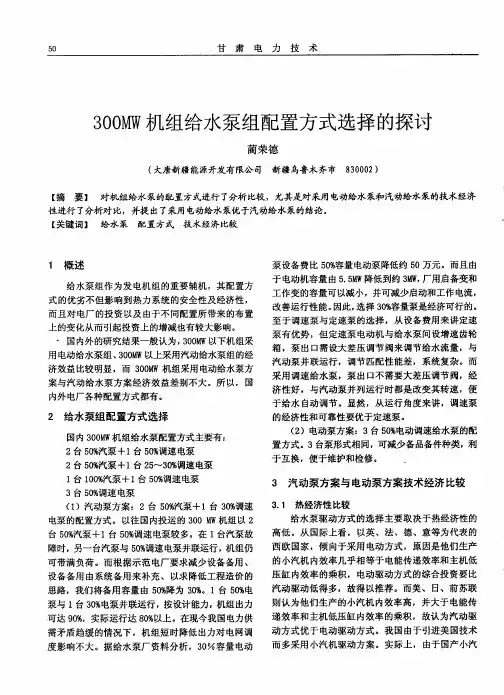

１０７　科技资讯　ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ２００９ ＮＯ．３０ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ动力与电气工程目前国内已经运行的单机容量300MW 等级、亚临界、中间再热供热抽汽凝汽式机组在国内的实例较少、运行的时间较短,积累的系统设计、运行技术和经验还不够成熟。

给水泵作为热电联产的重要辅机,其配置方式不但影响到热力系统的安全性及经济性,而且不同的配置方式对电厂的投资影响较大,不同配置所带来的布置上的变化也会导致土建、管道材料、电缆等投资上的变化。

因此,根据供热机组的特点,有必要对给水泵组的选择提出比选方案,定性和定量地分析和比较,最终达到系统优化的目的。

国内外的研究结果一般认为300MW 机组可做为给水泵选择的分水岭,300MW 以下机组采用电动给水泵,300MW 以上采用汽动给水泵,而300MW 机组采用电动给水泵方案与采用汽动给水泵方案国内外电厂各种配置方式都有。

本文根据供热机组的特点,对给水泵组配置方式的优化选择进行比较和选择。

１ 给水泵配置方案单元制给水泵的选择和配置原则应该是:保证给水系统运行安全可靠、节省投资、运行经济、便于调节、增加供电。

根据《火力发电厂设计技术规程》(DL 5000－2000)中的要求并结合现在国内电厂的实际配置情况,现国内300MW 机组常规的给水泵配置方案(单元方案)如下。

(1)“2×50%容量的汽动给水泵(运行泵)＋1×30%容量的电动调速给水泵(启动/备用泵)”方案。

由于电动调速给水泵在系统中只作为启动和备用泵,为减小高压配电容量,近几年设计和投产的常规纯凝式机组常采用此方案。

(2)“3×50%容量的电动调速给水泵(2台运行泵＋1台备用泵)”方案。

此方案的厂用电率最高,适合应用于下述几种条件下的机组:①汽机回热系统及发电机裕量适合于采用电动给水泵;②采用空冷机组时;③抽汽供热机组为增加供热能力时。
